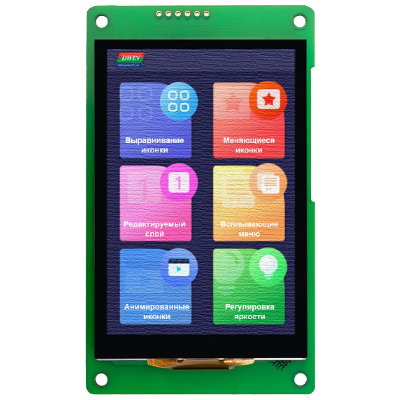

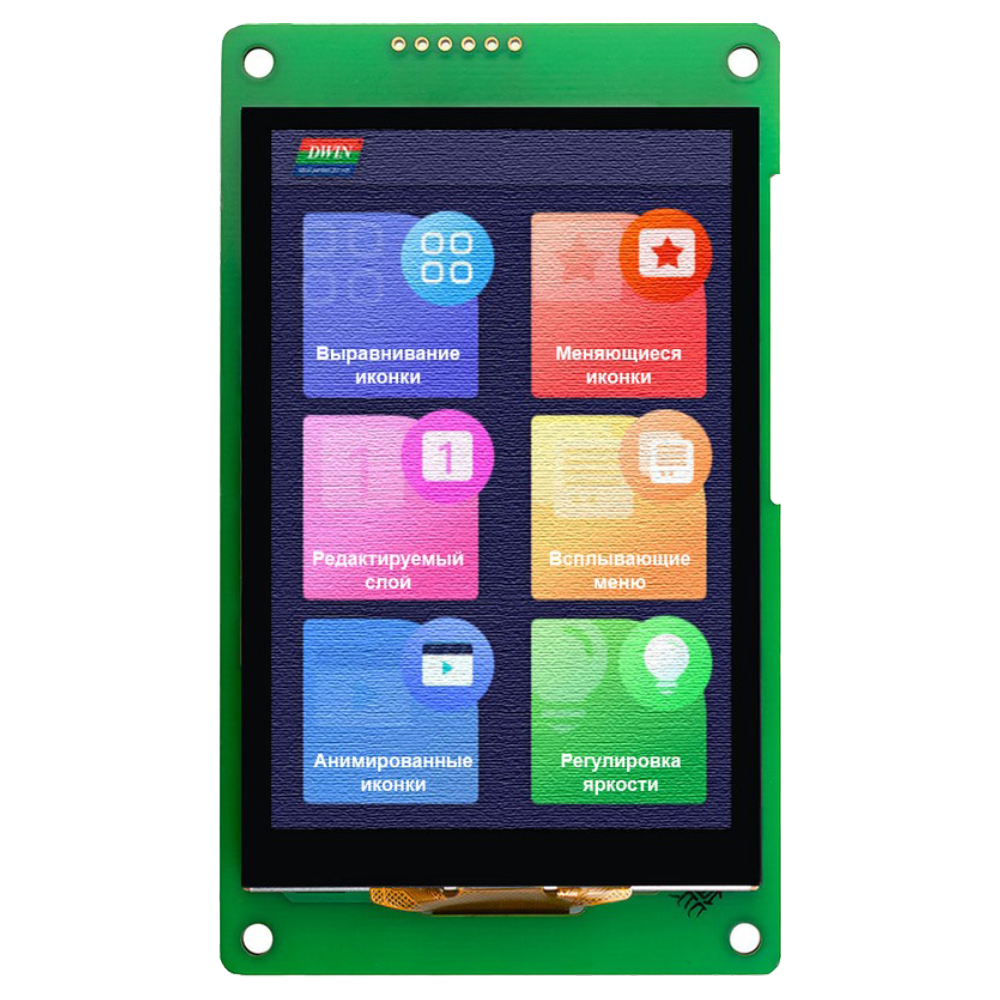

Экранный модуль DWIN 3.5 480*320 IPS DMG48320C035_03WTC

Код товара: CTTL16214
Бренд: DWIN
Есть в наличии

Обратите внимание на близкий по назначению товар: NEXTION NX4827P043 Экранный модуль TFT 4,3 дюйма 480 х 272 точек DC 5 В



Описание

Сенсорные HMI-дисплеи DWIN характеризуют себя универсальным, полностью самодостаточным продуктом, обладающим высоким уровнем производительности и надёжности. На основе дисплеев DWIN активно ведётся разработка большого количества проектов с запланированной интеграцией HMI-интерфейса, о чём свидетельствует растущая заинтересованность разработчиков-изготовителей электронных устройств в сферах промышленности и медицины, автомобилестроения и коммерции, в том числе и в потребительском секторе. За счёт неоднократно проводимых улучшений конструкции и внутренней аппаратной оптимизации, все без исключения доступные на рынке графические HMI-модули DWIN входят в низкобюджетный ценовой диапазон.
Спроектированные специально для задач создания HMI-интерфейса с совершенно любым тематическим наполнением, устройства DWIN предлагают альтернативный вариант быстрой и лёгкой разработки пользовательского графического интерфейса (GUI) взамен классического подхода, c затратным по времени написанием, оптимизацией и отладкой равнозначной части кода приложения, которому потребуется некоторый объём свободных аппаратных ресурсов. Весь модельный ряд HMI-устройств DWIN выпускается в широком спектре технических характеристик, работает на фирменной ОС с ядром DGUS, поддерживает бесплатную программную среду DGUS для разработки дизайн-прошивки GUI. На выбор присутствуют несколько видов графических матриц TN/EWTN/IPS круглой, квадратной или прямоугольной формы с диагональю 1.3 - 21.5 дюйма и графическим разрешением от 240х240 до 1920х1080(FullHD) точек с цветовой палитрой 65 тыс., 262 тыс. или 16.7 млн. оттенков. Программируемые экранные панели DWIN отличаются друг от друга установленным резистивным или ёмкостным тачскрином (в том числе есть модели без него), наличием коммуникационных интерфейсов UART-TTL, GPIO(SPI/ADC/PWM), RS232, RS485, CAN и др, встроенной звукопроигрывающей системой, размерами внутренней памяти, допустимыми условиями эксплуатации и иными параметрами. В дисплейных модулях DWIN реализован, пожалуй, самый простой способ обновления пользовательского ПО без необходимости демонтажа HMI-устройства, предусматривающий загрузку с самой обычной флеш-карты, хранящей в себе предварительно подготовленные файлы нового приложения. Традиционный метод прошивки ПО DWIN организован через последовательную шину пользовательского интерфейса с проводным подключением к порту ПК.

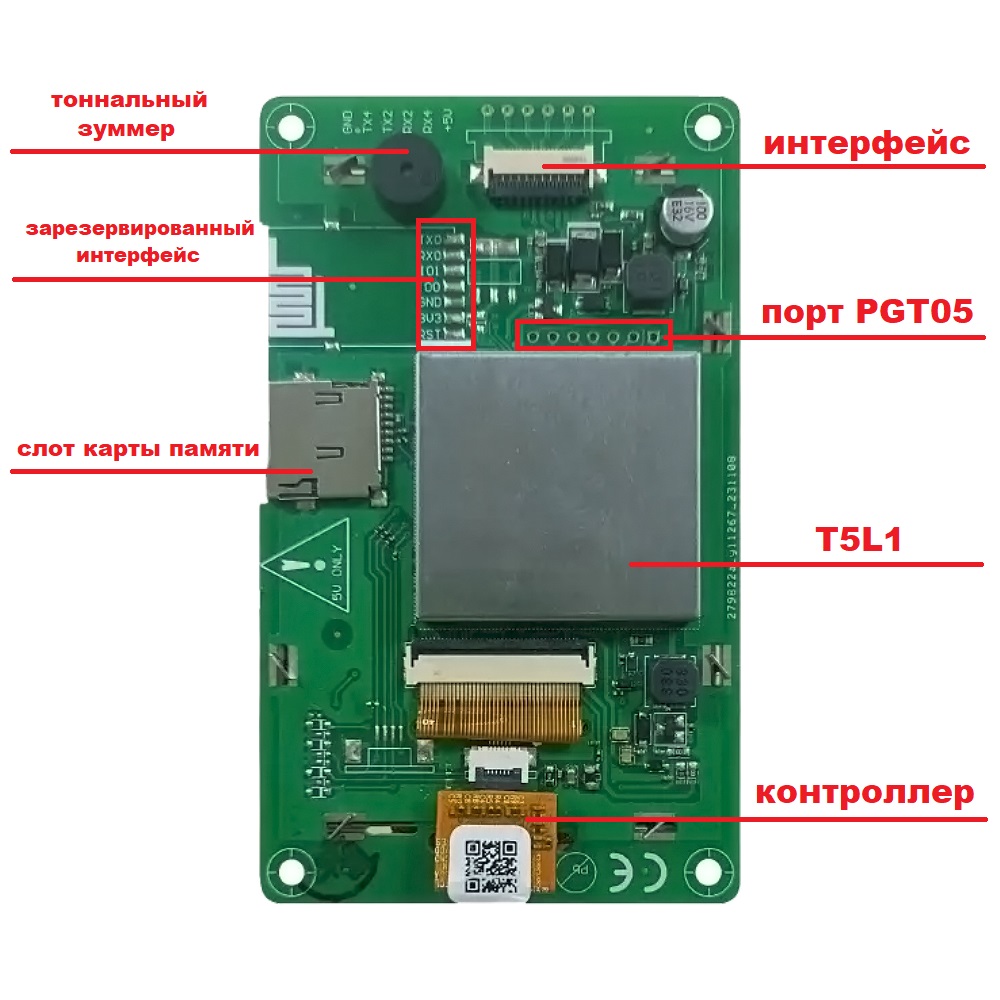

Аппаратные компоненты DWIN DMG48320C035_03WTC

Дисплейные модули DWIN нового поколения построены на однокристальных двухъядерных процессорах T5/T5Lx с базовой архитектурой Intel 8051 и тактовой частотой до 250МГц. Чипы T5/T5Lx ASIC с проприетарной начинкой разработаны внутри компании-производителя DWIN Technology. Высокоэффективные программируемые процессоры семейства T5/T5Lx прекрасно справляются с быстрой визуализацией сценариев графического интерфейса и обработкой его ресурсов, состоящих из строго структурированного набора файлов фоновых изображений, иконок активных или пассивных элементов GUI, шрифтов, звуковых и видеофайлов, преобразованных в совместимый формат, и записанных пользователем в ПЗУ-память HMI-устройства. Актуальная среда разработки DGUSII для линейки T5Lx уже сейчас насчитывает более 30 разнообразных дизайнерских компонентов GUI и поддерживает симуляцию для отладки или оценки GUI-приложения на любом этапе его проектирования. Процессоры DWIN T5/T5Lx также позволяют HMI-интерфейсу пользовательского приложения реагировать на внешние события, вызванные через встроенную сенсорную панель, и обеспечивают возможность взаимодействия с прочим микроэлектронным оборудованием через имеющиеся каналы проводной (в некоторых сериях ещё и беспроводной) связи. Для большинства HMI-модулей DWIN приложение с графическим интерфейсом программируется методом ручной настройки соответствующих параметров каждого задействованного в GUI компонента, напрямую из окна визуального редактора DGUS. Знание машинных языков и владение навыками программирования для создания собственного уникального статичного или динамичного GUI при этом совершенно не требуется.

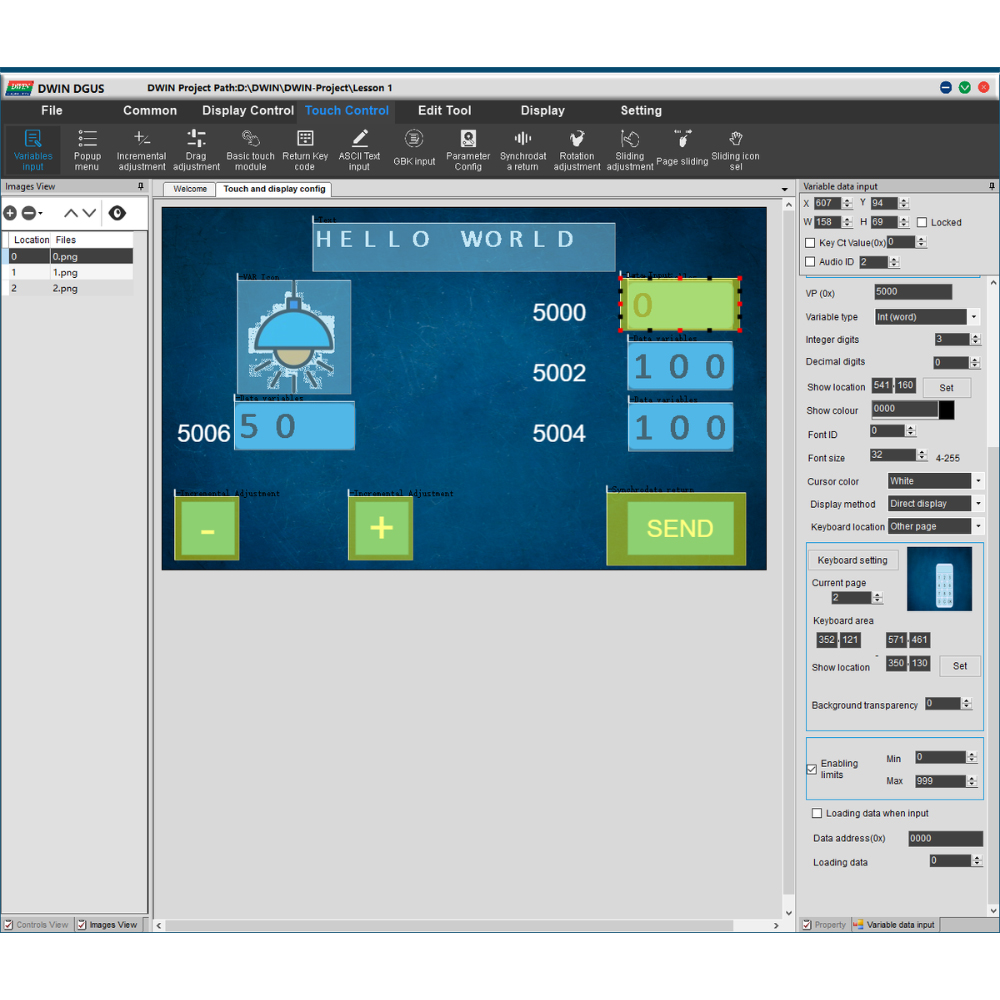

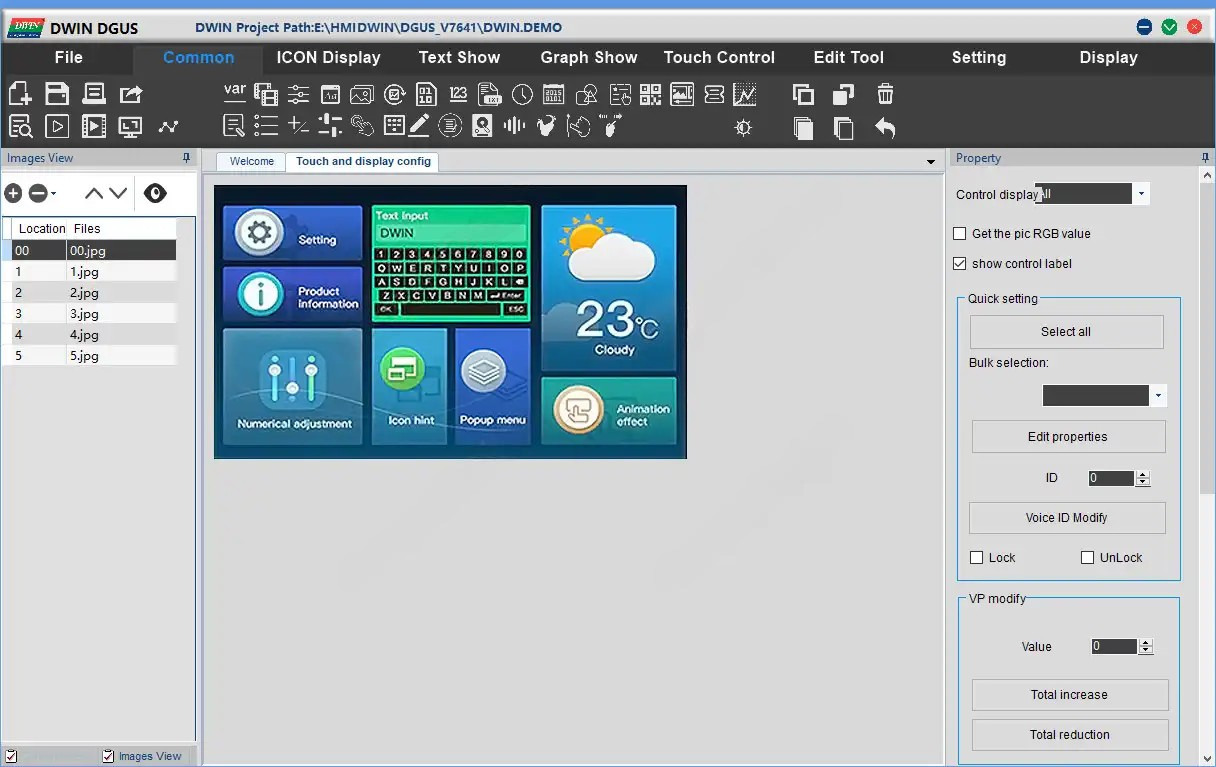

Графический интерфейс среды разработки DWIN DGUS

Дисплейные модули DWIN нового поколения построены на однокристальных двухъядерных процессорах T5/T5Lx с базовой архитектурой Intel 8051 и тактовой частотой до 250МГц. Чипы T5/T5Lx ASIC с проприетарной начинкой разработаны внутри компании-производителя DWIN Technology. Высокоэффективные программируемые процессоры семейства T5/T5Lx прекрасно справляются с быстрой визуализацией сценариев графического интерфейса и обработкой его ресурсов, состоящих из строго структурированного набора файлов фоновых изображений, иконок активных или пассивных элементов GUI, шрифтов, звуковых и видеофайлов, преобразованных в совместимый формат, и записанных пользователем в ПЗУ-память HMI-устройства. Актуальная среда разработки DGUSII для линейки T5Lx уже сейчас насчитывает более 30 разнообразных дизайнерских компонентов GUI и поддерживает симуляцию для отладки или оценки GUI-приложения на любом этапе его проектирования. Процессоры DWIN T5/T5Lx также позволяют HMI-интерфейсу пользовательского приложения реагировать на внешние события, вызванные через встроенную сенсорную панель, и обеспечивают возможность взаимодействия с прочим микроэлектронным оборудованием через имеющиеся каналы проводной (в некоторых сериях ещё и беспроводной) связи. Для большинства HMI-модулей DWIN приложение с графическим интерфейсом программируется методом ручной настройки соответствующих параметров каждого задействованного в GUI компонента, напрямую из окна визуального редактора DGUS. Знание машинных языков и владение навыками программирования для создания собственного уникального статичного или динамичного GUI при этом совершенно не требуется.

Технические характеристики
• Производитель: DWIN Technology;
• Модель: DMG48320C035_03WTC;
• Класс применения: коммерческий;
• Диагональ: 3.5 дюйма;
• Питание: 5 В (рекомендуется 5 В / 1 А);
• Допустимое напряжение: 4.5 ~ 5.5 В DC;
• Потребляемый ток (подсветка макс.): до 180 мА;
• Микропроцессор: T5L1 ASIC на частоте до 250 МГц;
• ОЗУ-память: 128 КБ для хранения временных переменных;
• ПЗУ-память:
  ○ 16МБ для хранения шрифтов и изображений;
  ○ 512КБ для сохранения пользовательской базы данных;
• Экран:
  ○ ЖК-матрица: IPS TFT LCD;
  ○ Разрешение: 320 х 480 графических точек;
  ○ Соотношение сторон: 2:3;
  ○ Ориентация: альбомная, портретная (поворот 0°/90°/180°/270°);
  ○ Цветовая палитра: 24-бит RGB888, 16.7млн. оттенков цвета;
  ○ Углы обзора: 85° вертикаль и горизонталь;
  ○ Подсветка: светодиодная, >20.000 часов;
  ○ Яркость: 230 кд/м2;
  ○ Диапазон настройки: 0-100 % с шагом 1 %;
  ○ Активная область: 49.4 х 73.8 мм;
  ○ LCM-интерфейс: FPC40 x 0.5 мм;
• Сенсорная панель:
  ○ Тип: ёмкостная;
  ○ Контроллер: GT911 Goodix;
  ○ Конструкция: G+G с поверхностным покрытием из закаленного стекла Asahi;
  ○ Светопроводимость: более 90 %;
  ○ Твёрдость поверхности: 6 H;
• Слот карт misroSD: обновление ПО HMI;
• Поддерживаемый внешний накопитель:
  ○ Размер памяти: макс. 16 ГБ;
  ○ Формат файловой системы: FAT32;
  ○ Скорость чтения: 4 Мбит/с;
• Мощность звукоизлучателя: менее 1 Вт;
• Последовательная шина:
  ○ UART2: TTL/CMOS, N81;
  ○ UART4: TTL/CMOS, N81/E81/O81/N82 (доступен после настройки ОС);
• Порт PGT05: отладочный JTAG для восстановления ядра ОС;
• Интерфейс пользователя: разъём FPC10 x 1.0 мм;
• Напряжение логики: 3.3 В DC (толерантно к 5 В);
• Скорость: 3150 ~ 3225600 бод (по умолчанию 115200 бод);
• Защита от электростатического разряда(ESD): 2 уровень, ±4 кВ контактный или воздушный разряд;
• Защита от быстрых переходных процессов(EFT): 2 уровень, 1 кВ 100 кГц;
• Операционная система (ядра): DWIN TA/DGUSII + DWIN OS C51;
• Среда разработки: DWIN DGUSII (HMI-редактор + симулятор) версия 7.ХХ+, Keil;
• Условия эксплуатации:
  ○ Температура: -20 °С ~ +70 °С;
  ○ Влажность: 10 % - 90 % RH;
• Хранение: -30 °С ~ +80 °С;
• Размеры: 61.1 х 103.3 х 12.3 мм;
• Вес: 65 г.

------------------
