Внимание! Установлено демонстрационное ПО (англ. или кит. яз.)

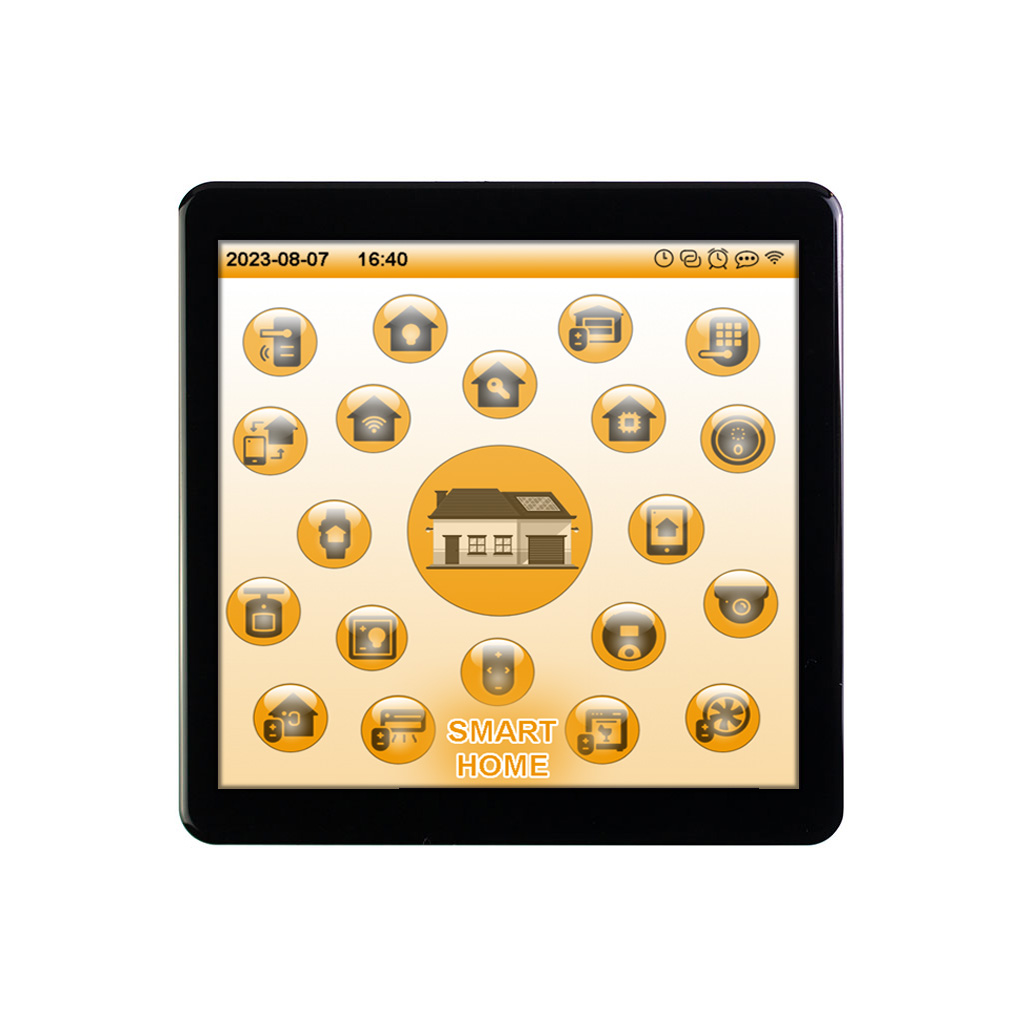

Компактный контроллер DWIN TC040C12U00 позволяет организовать простой и удобный узел централизованного управления комплексными системами промышленной или домашней IoT-автоматизации, а также прекрасно вписывается в реализацию широко известного проекта "Умный дом". Устройство обладает большими коммуникативными возможностями благодаря наличию встроенного интерфейса RS485 и опционально поддерживает технологию высокоскоростной передачи данных WiFi (соответствующий модуль приобретается отдельно). Интегрированный приёмопередатчик стандарта RS485 обеспечивает низкоскоростную передачу данных на расстоянии до 1200м по двум низковольтным дифференциальным линиям в полудуплексном режиме. TC040C12U00 DWIN выгодно отличается от прочих аналогичных решений возможностью многократной полной или частичной кастомизации пользовательского интерфейса и/или набора штатных функций. Стилистика и дизайн графического интерфейса (GUI), в том числе наполнение приложения необходимым инструментарием управления для IoT-контроллера разрабатывается пользователем индивидуально, в свободно распространяемой специализированной среде программирования DWIN DGUS Software. Знание машинных языков для программирования TC040C12U00 не обязательно.

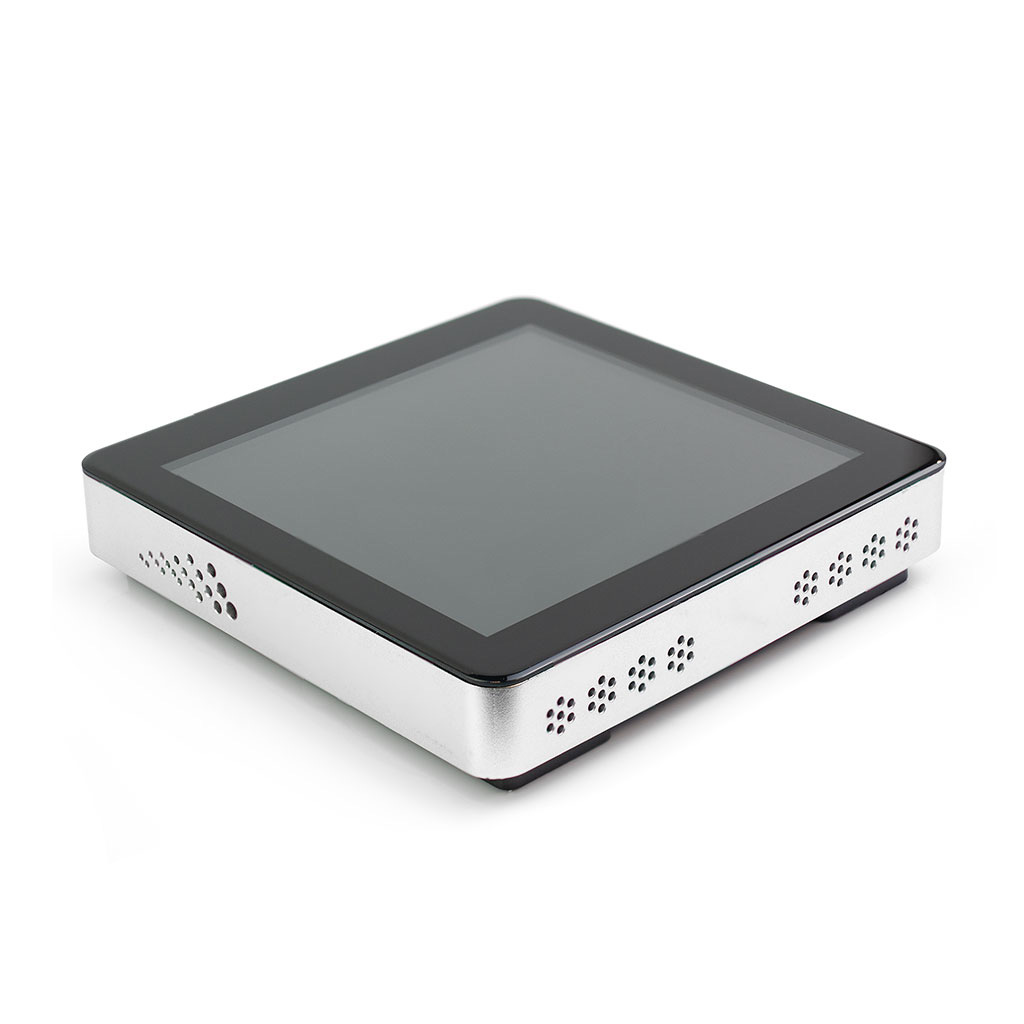

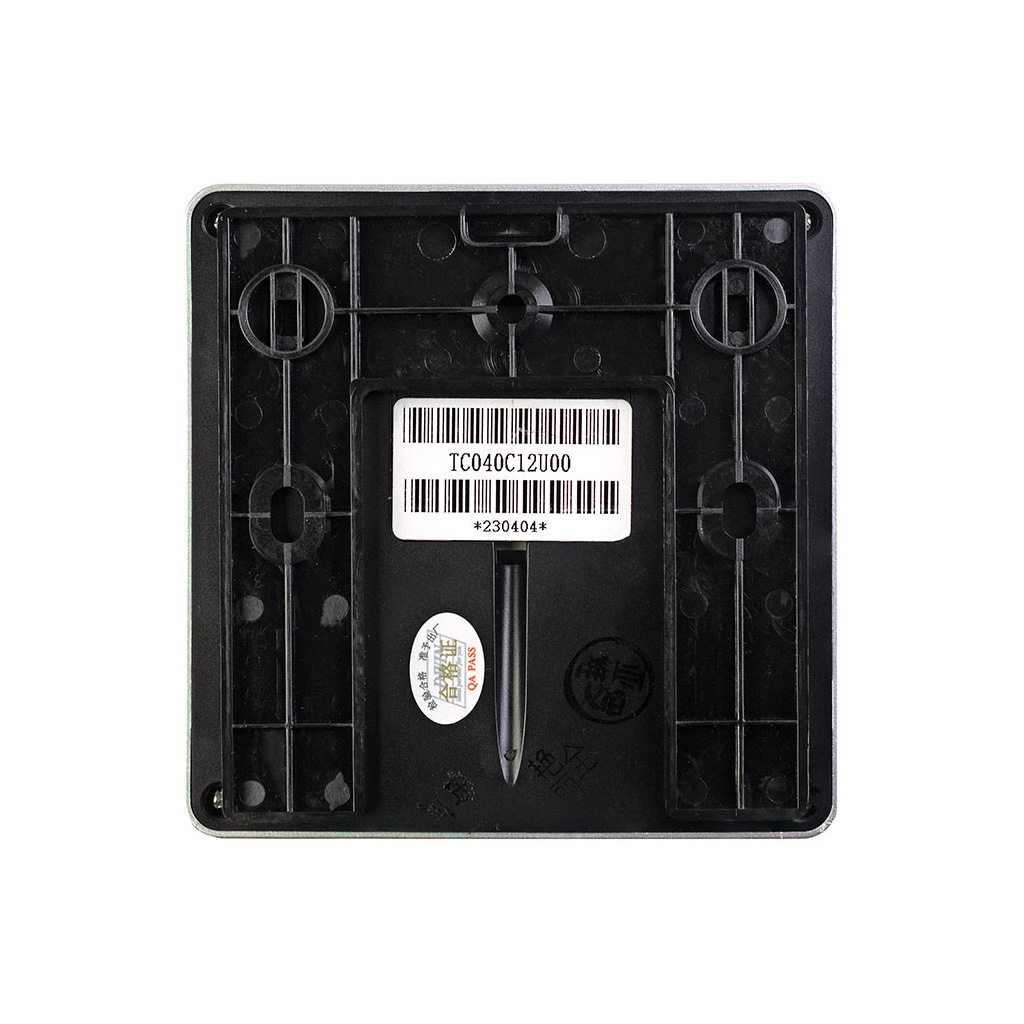

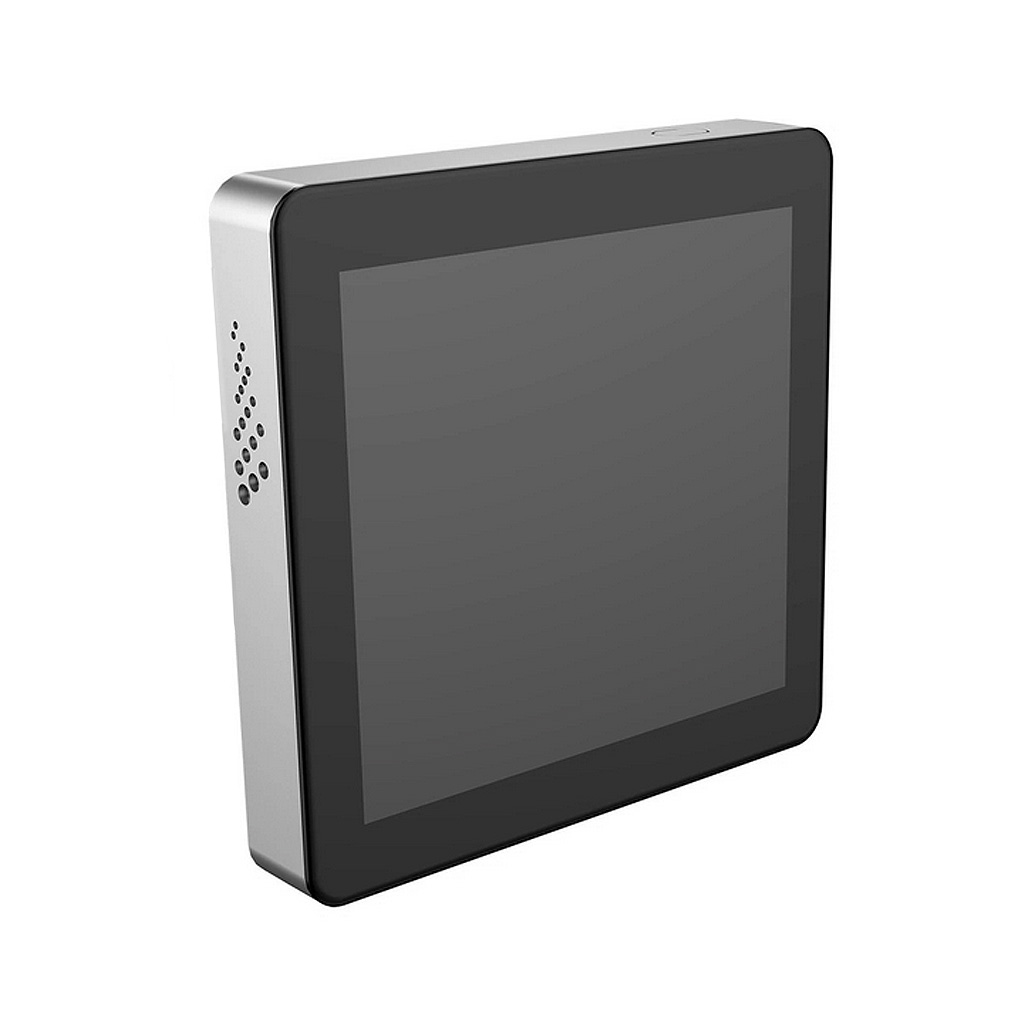

Умный IoT-контроллер DWIN TC040C12U00 основан на экранном модуле HMI (Human-Machine Interface или Человеко-Машинный Интерфейс) со встроенным фирменным высокоскоростным процессором нового поколения T5L1. Проприетарный процессор семейства T5L с базовой архитектурой i8051 разработан под руководством специалистов из DWIN Technology, работает на частоте до 250МГц, и максимально оптимизирован для задач ускоренной обработки мультимедийных данных графического приложения. На плате с чипом T5L имеются несколько дополнительных выводов, зарезервированных для беспроводного интерфейса WiFi. Модель интеллектуального экрана TC040C12U00 DWIN с IPS-матрицей высокого разрешения 480*480 точек имеет диагональ 4.0 дюйма. Сенсорный дисплей HMI-контроллера чувствителен к 2-м одновременным касаниям. Внутри корпуса располагаются маломощный звуковой динамик 1Вт и порт пользовательского проводного интерфейса с разъёмом 4pin х2.0мм питания и шины RS485. В дисплейных модулях DWIN реализован, пожалуй, самый простой способ загрузки и обновления прошивки с использованием самого обычного накопителя "флеш-карты", вставленного в слот чтения MicroSD модуля HMI, на котором храняться предварительно подготовленные файлы обновляемого приложения.

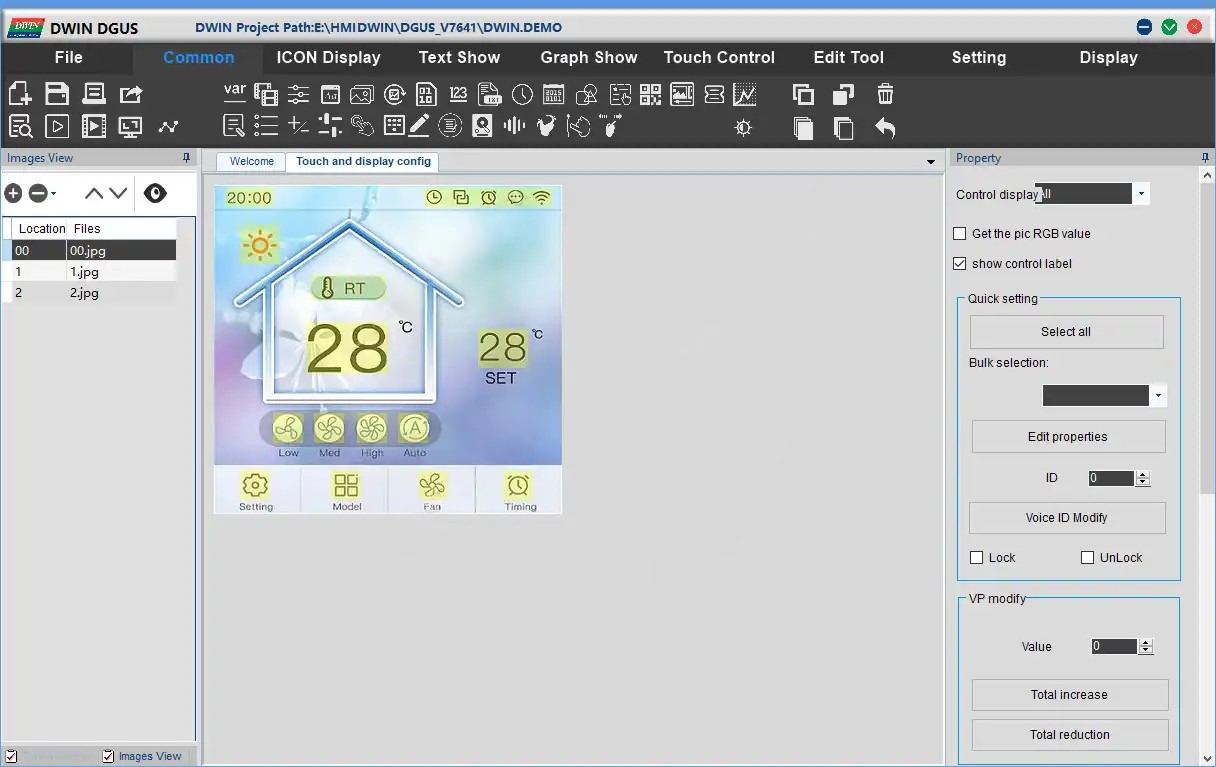

Окно рабочего пространства графического редактора DWIN DGUS Software

Ссылки

1. Спецификация DWIN TC040C12U00 (англ., кит., PDF);
2. Руководства по разработке приложений;
3. Программное обеспечение DWIN;
4. Видео уроки T5L DGUS v7.6;
