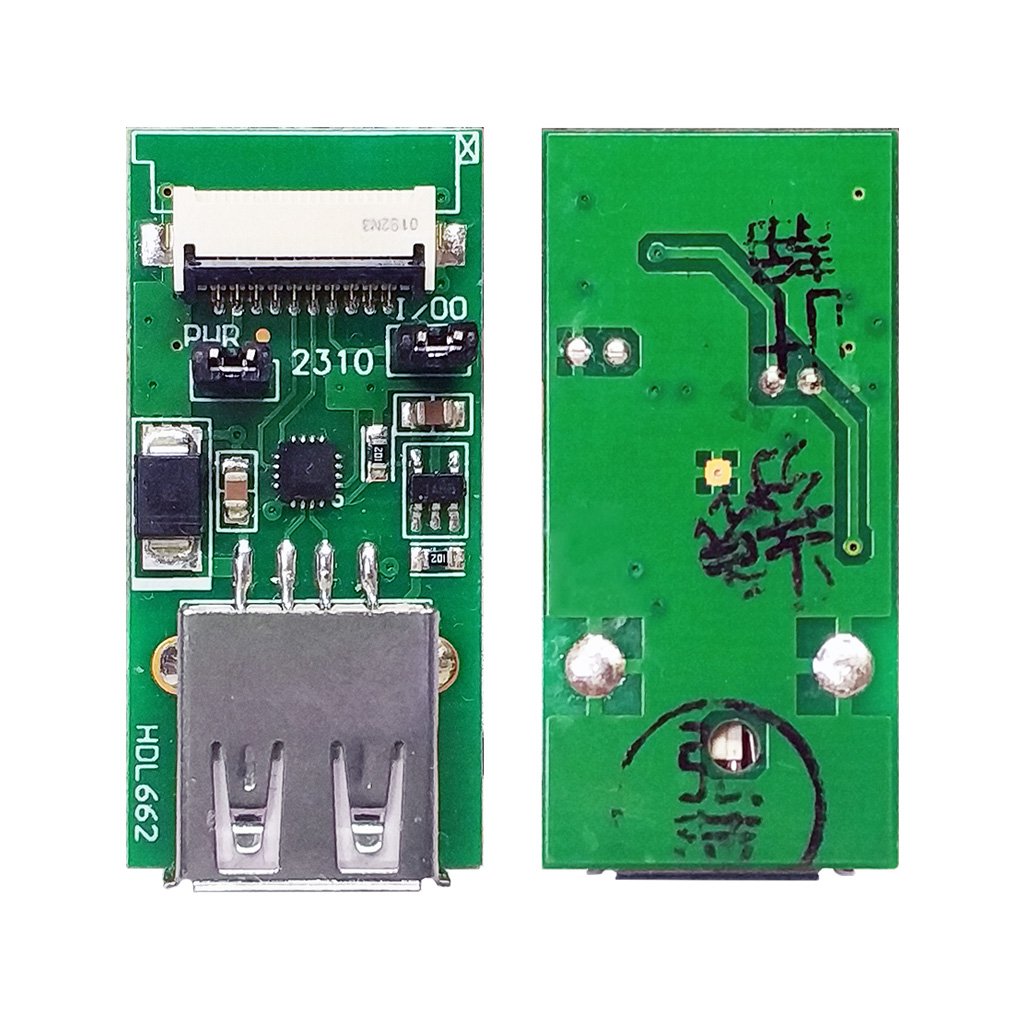

HDL662B DWIN Адаптер USB/UART-TTL XR21V1410 10pin 1.0мм
Код товара: CTTL16235
Есть в наличии| 770 c |
| 770 c |
 |
|
|
Технические характеристики
Компактный модуль адаптера DWIN HDL662B используется в задачах обновления программного обеспечения для экранного модуля DWIN, применяется с целью отладки HMI-приложения на ПК, а также позволяет подключить иное совместимое периферийное оборудование. HDL662B поддерживает двунаправленную передачу данных со скоростью до 12Мбод по последовательной шине на любые HMI-модули DWIN коммерческого класса, оснащённые эквивалентным 10-контактным портом пользовательского интерфейса. Плата адаптера DWIN HDL662B и экранный HMI-модуль DWIN соединяются между собой гибким плоским кабелем марки FCC/FPC10-1.0. Допускается запитывание экранных модулей через разъёмы платы HDL662B, потребляющих ток менее 500 мА (согласно спецификации USB 2.0).
Внимание! Установлен разъём FPC10-1.0mm с двухстороними контактами. На этапе соедиения адаптера HDL662B с экранным HMI-модулем DWIN требуется повышенное внимание к соблюдению полярности контактов.

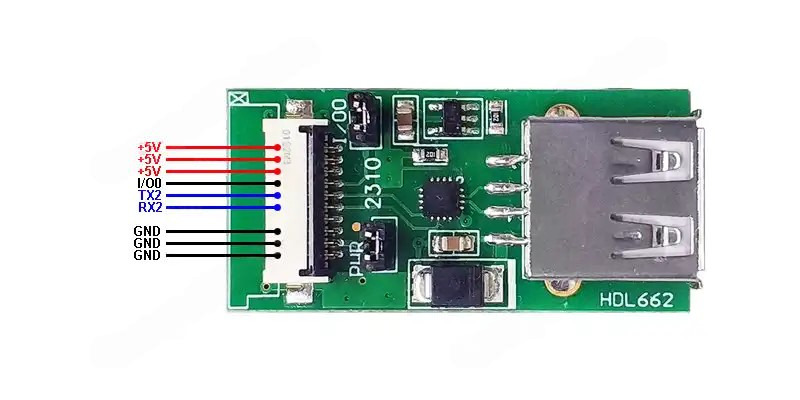

Функциональное назначение контактов разъёма FPC10-1.0mm DWIN HDL662B
|

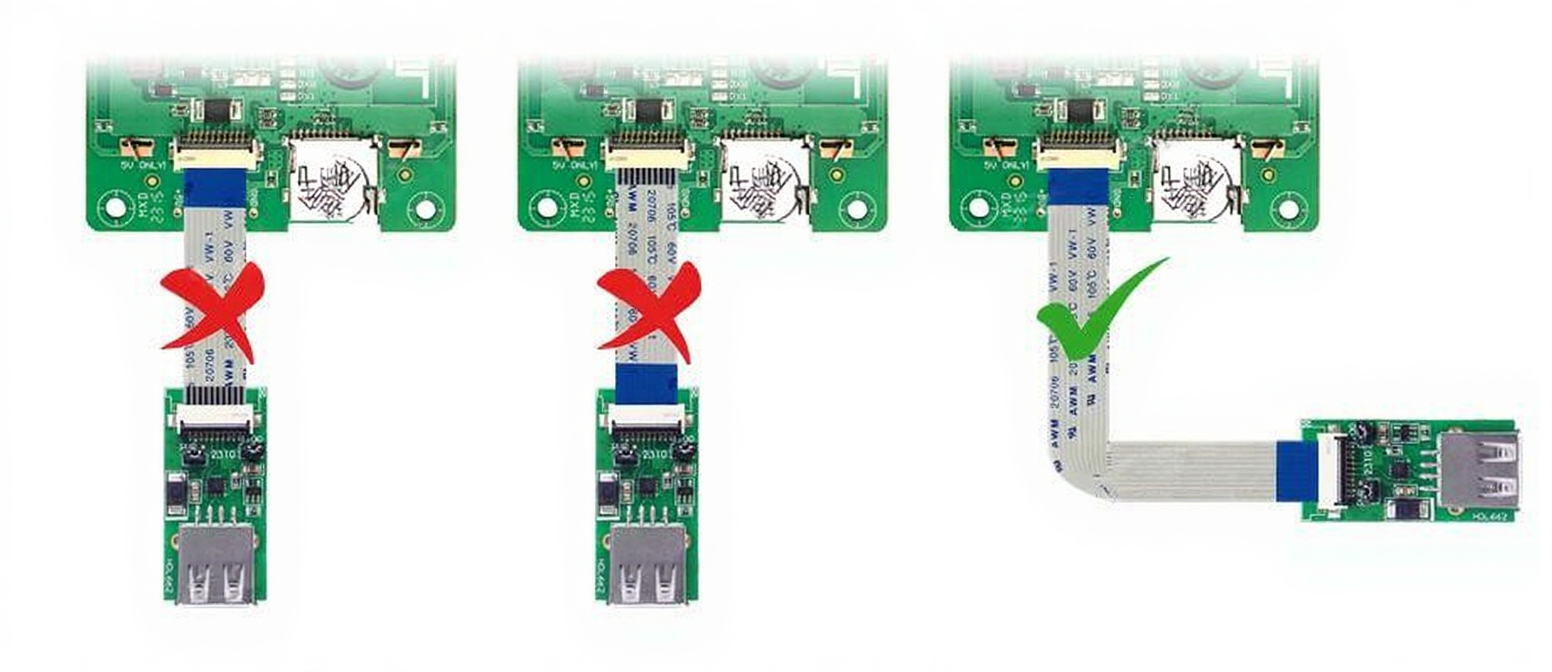

Схема проводного соединения адаптера DWIN HDL662B с экранным модулем HMI DWIN
На изображении представлены варианты правильного и неправильного соединения шлейфом дисплейного модуля и адаптера USB/UART-TTL.
|
Ссылки
- Спецификация DWIN HDL662B (англ., кит., PDF);
------------------
