Разнообразное климатическое оборудование помогает человеку создавать наиболее благоприятные условия для жизни. Новые современные технологий подарили возможность автоматического поддержания комфортной температуры внутри жилых или промышленных помещений. Колоссальное количество существующих интеллектуальных приборов круглосуточного мониторинга за температурой окружающей среды позволяет контролировать работу самого разного обогревающего или охлаждающего оборудования (терморегуляторы или термостаты). Существует некоторое количество моделей терморегуляторов, способных легко объединятся с другими комплексами домашней автоматизации и успешно сосуществовать с ними в экосистеме "Умного дома". Электронный термостат TC040C11U04 с возможностью программирования графического интерфейса пользователя — недорогое и крайне привлекательное целевое решение со множеством интересных функций, представленное производителем экранных модулей HMI, компанией DWIN Technology.

Технические характеристики

Внимание! Установлено демонстрационное ПО (англ. или кит. яз.)

Конструкция термостата

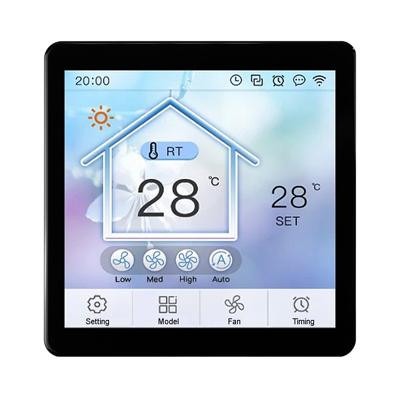

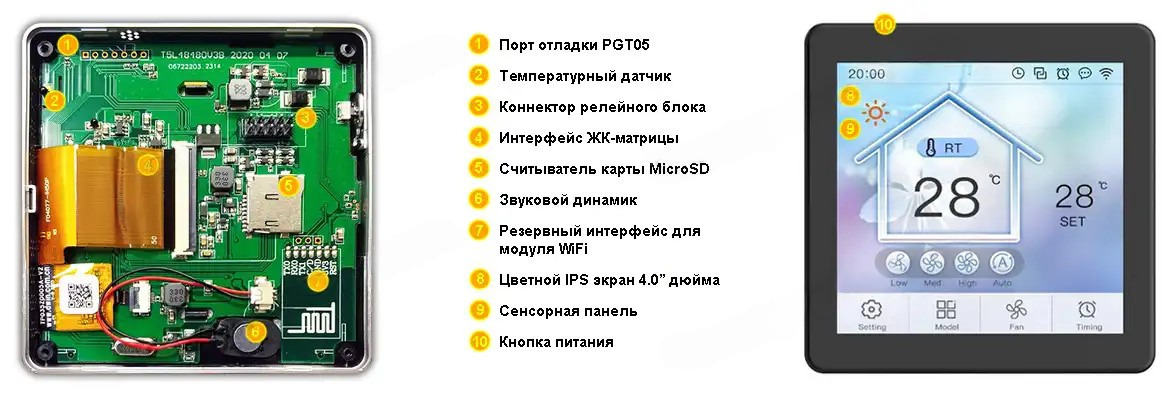

Конструкция терморегулятора TC040C11U04 DWIN основана на дисплейном HMI-модуле управления со встроенным фирменным высокоскоростным процессором нового поколения T5L1. Проприетарный процессор семейства T5L на базе архитектуры i8051 разработан в лабораториях DWIN Technology, работает на частоте до 250МГц, и оптимизирован для задач ускоренной обработки мультимедийных данных графического приложения. На плате с чипом T5L имеются несколько дополнительных выводов, зарезервированных для беспроводного интерфейса WiFi. Интеллектуальный HMI-экран термостата TC040C11U04 с IPS-матрицей диагональю 4 дюйма и графическим разрешением 480*480 точек служит лицевой панелью прибора. Он накрыт сенсорной панелью, чувствительной к 5-ти одновременным касаниям. Внутри корпуса располагаются резистивный температурный датчик и маломощный звуковой динамик. Подключение других моделей внешних (выносных) термодатчиков не предусматривается. Измерение температуры выполняется прибором в диапазоне от 0°C до +50°C. Термостат способен поддерживать температуру внутри любого помещения в диапазоне +16~32°C.

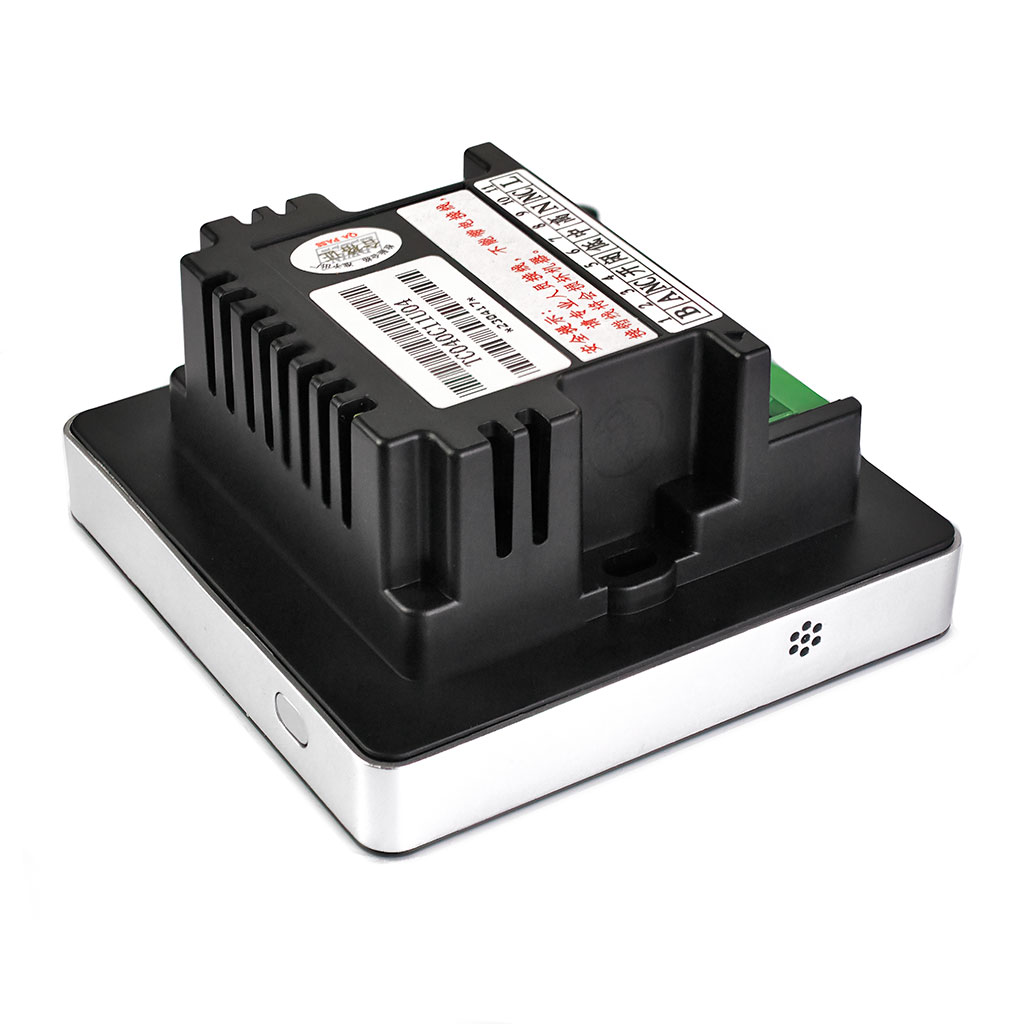

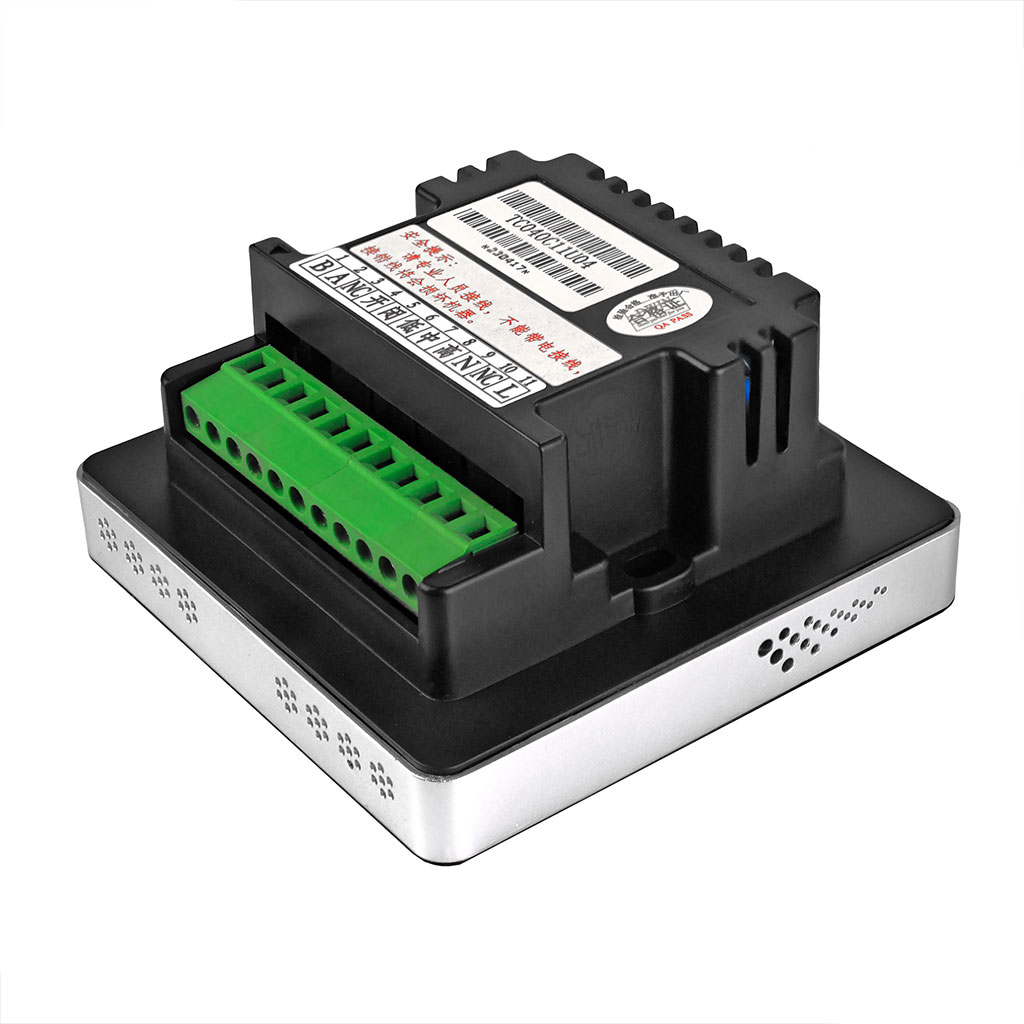

Съёмная вторая половина терморегулятора DWIN TC040C11U04 — исполнительный узел, состоящий из импульсного модуля питания AC/DC, четырёх релейных модулей OMRON G5Q-14 и одного чипа преобразователя сигналов стандарта RS485. Колодка с 11-ю контактами в виде винтовых зажимов для провода позволяет подключить к термостату напряжение питания 110-250В переменного тока AC и цепи управления климатическим оборудованием. А также предоставляет функцию реализации обратной связи через встроенную шину RS485 для соединения с прочими системами управления домашней или промышленной автоматизации. Импульсный AC/DC преобразователь обеспечивает низковольтным напряжением постоянного тока все без исключения цепи термостата DWIN TC040C11U04. Первый релейный модуль отвечает за переключение выходного напряжения 110-250В между двумя клеммами для подачи напряжение в систему обогрева или в систему охлаждения. Остальные три релейных модуля соответствуют программируемым состояниям включен/выключен, и могут использоваться для управления режимами климатического оборудования. Например: "медленный", "нормальный" или "быстрый" нагрев/охлаждение. HMI-модуль и исполнительный узел термостата DWIN TC040C11U04 соединяются между собой через небольшой 10-пиновый разъём.

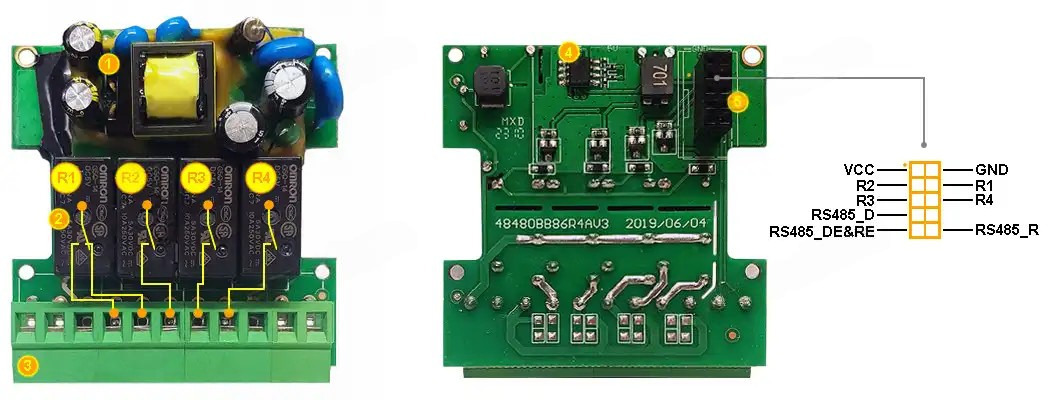

Компоненты исполнительного релейного узла

1. Испульсный преобразователь AC/DC;
2. Релейный модуль 1-4;
3. Колодка соединительных клемм с винтовым механизмом зажима провода;
4. Преобразователь сигналов RS485;
5. Коннектор лицевой панели DWIN HMI;

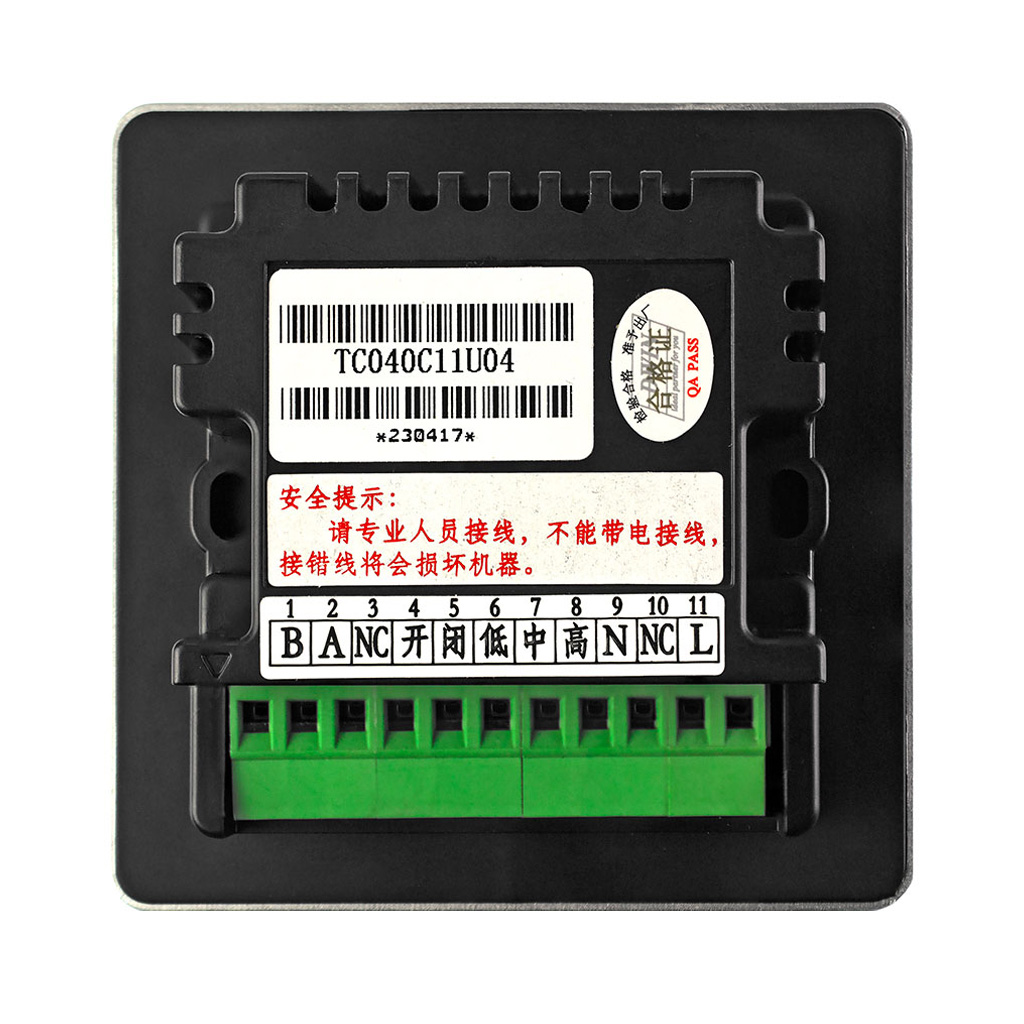

Таблица нумерации и назначения клемм

* - исходное состояние контакта при отключенном питании

Программное обеспечение. Создай свой графический интерфейс (GUI).

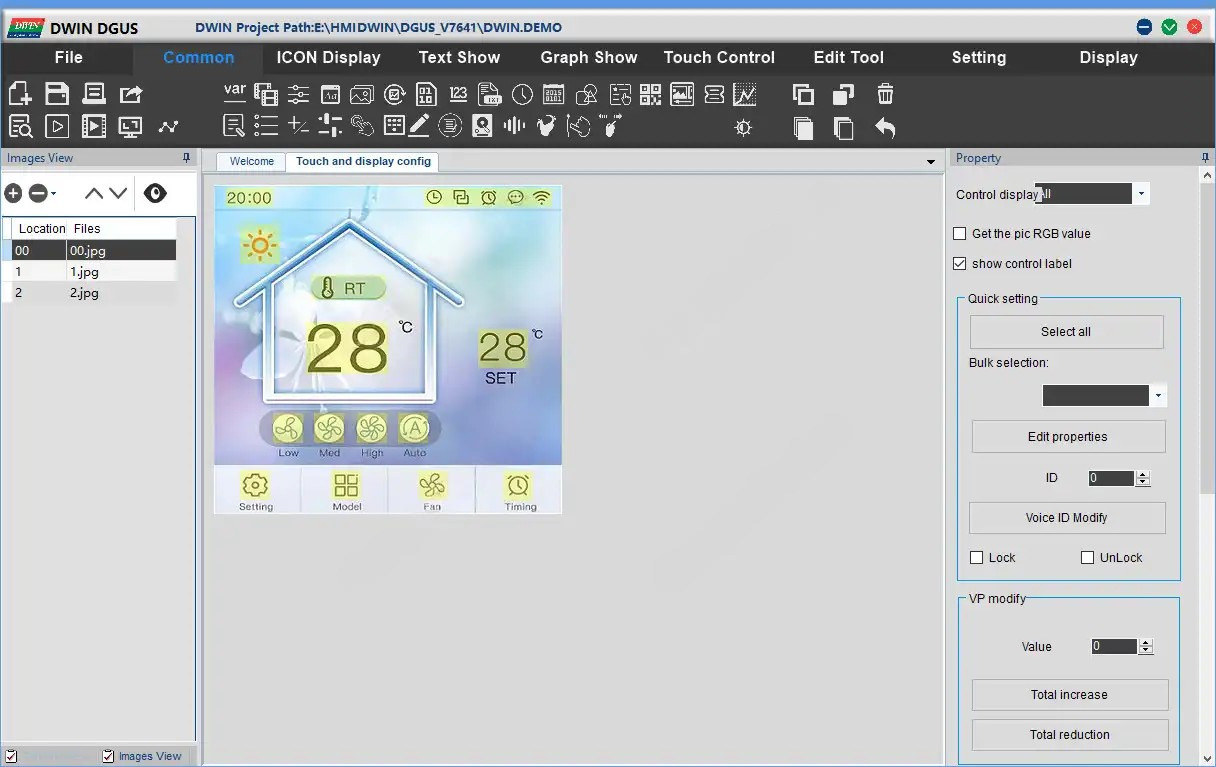

Оригинальная задумка инженеров DWIN в предоставлении пользователю неограниченной возможности самостоятельно и по собственному желанию кастомизировать дизайн, стилистику и функционал графического интерфейса (GUI) устройства выгодно выделяет модель термостата DWIN TC040C11U04 перед другими аналогами. С помощью редактора-симулятора в специализированной среде разработки DWIN DGUS можно быстро переделать графический интерфейс под себя. Абсолютно все элементы GUI, включая фоновые изображения, иконки и шрифты, видео и аудио, можно произвольно размещать на экране, и комбинировать в различных вариантах. Для разработки дизайна графического приложения TC040C11U04, в DGUS применяется метод визуального программирования, совершенно не требующий знания машинных языков. В дисплейных модулях DWIN реализован, пожалуй, самый простой способ загрузки и обновления прошивки с использованием самого обычного накопителя "флеш-карты", вставленного в слот чтения MicroSD модуля HMI, на котором храняться предварительно подготовленные файлы обновляемого приложения.

Ссылки

1. Спецификация DWIN TC040C11U04 (англ., кит., PDF);
2. Руководства по разработке приложений;
3. Программное обеспечение DWIN;
4. Видео уроки T5L DGUS v7.6;
