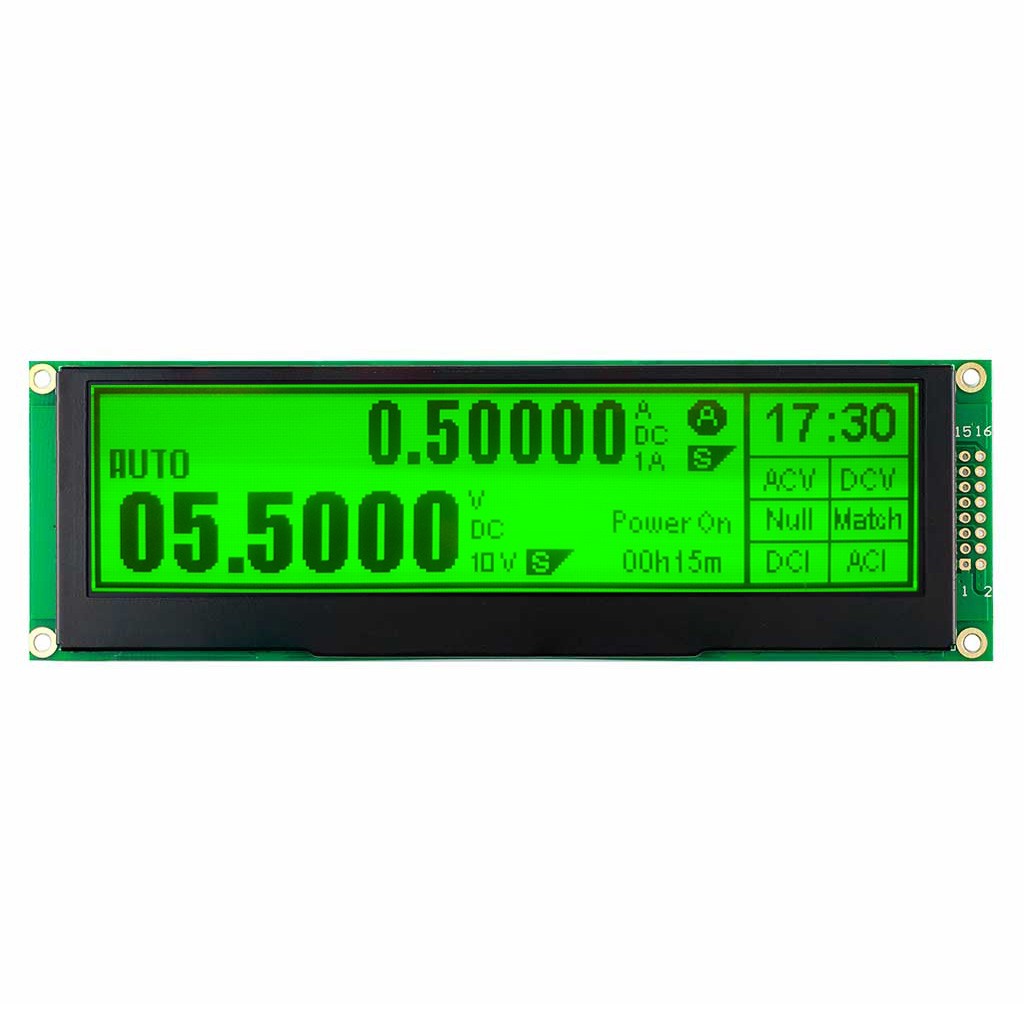

Дисплей 5.5 OLED 256х64 SPI/6800/8080 зеленый
Код товара: CTTL16108
 |
|
|
Технические характеристики OLED-дисплея 5.5" 256x64
Обзор OLED-модуля 5.5 дюйма с разрешением 256x64
Широкоформатный промышленный OLED-дисплей с диагональю 5.5 дюйма и разрешением 256x64 пикселя — это готовый модуль для создания компактных устройств с низким энергопотреблением. Матрица построена на органических светоизлучающих диодах и управляется встроенным однокристальным драйвером SSD1322. Каждый пиксель OLED-панели излучает свет самостоятельно — белый, жёлтый, зелёный или синий, в зависимости от исполнения.
Технология OLED основана на размещении тонких органических плёнок между двумя проводниками. При прохождении электрического тока через плёнки возникает яркое свечение. Именно самосвечение пикселей позволяет отказаться от дополнительной подсветки — поэтому OLED-дисплеи тоньше, чётче и ярче ЖК-аналогов, обладают высокой контрастностью, широкими углами обзора и заметно меньшим энергопотреблением.
Модуль работает в диапазоне напряжения от 3.3В до 5В и поддерживает связь с внешними микроконтроллерными платами через аппаратную шину: 3/4-проводный последовательный SPI или 8-битный параллельный интерфейс 6800/8080. Благодаря высоким техническим показателям OLED-дисплеи становятся выгодным решением для разработки многофункциональных компактных устройств с низким энергопотреблением. Сфера применения — промышленное и бытовое оборудование: коммуникаторы дистанционной голосовой связи, POS-терминалы, системы климат-контроля, интеллектуальные медицинские приборы, измерительная техника, мультимедийная аппаратура и самодельные проекты.
Аппаратные интерфейсы 6800/8080/SPI

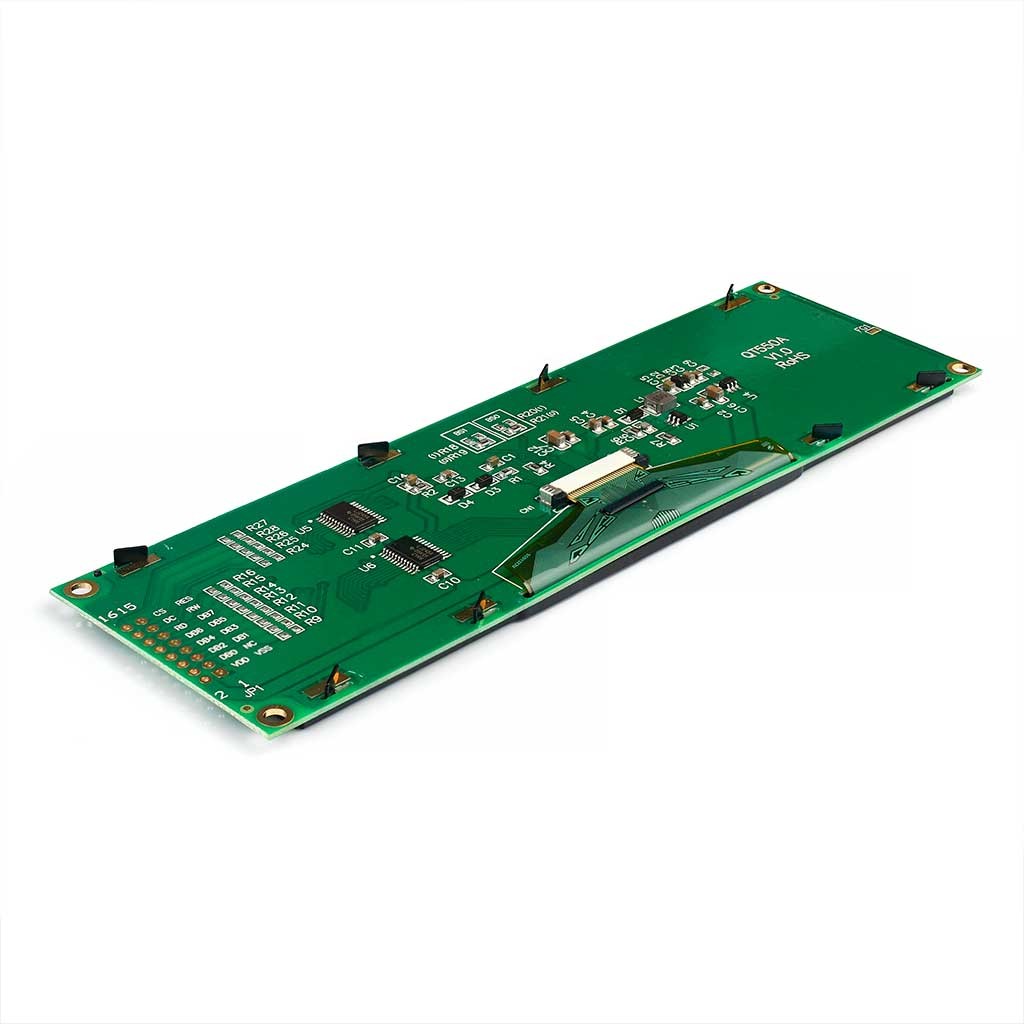

С обратной стороны платы модуля расположены SMD-перемычки с маркировкой 1002 (103), которые переводят графический контроллер в один из четырёх режимов: 3-проводный последовательный SPI, 4-проводный последовательный SPI, 8-битный параллельный 8080 или 8-битный параллельный 6800. Выбор режима выполняется самостоятельной перепайкой двух перемычек BS0 и BS1 контроллера SSD1322U в соответствующее положение, исходя из состояний R18=1, R19=0, R20=1, R21=0. Расположение каждой перемычки определяется по таблице ниже — она также напечатана на несущей плате модуля. По умолчанию схема настроена на интерфейс 4-проводной шины SPI.
| BS[1:0] | Выбор интерфейсной шины |
| 00 | 4-проводной SPI |
| 01 | 3-проводной SPI |
| 10 | 8-бит 8080 параллельный |
| 11 | 8-бит 6800 параллельный |
Назначение контактов дисплейного модуля и схема подключения
Обозначения: логический сигнал В — высокого уровня, Н — низкого уровня.
| № контакта | Обозначение | Уровень напряжения | 3-проводной SPI | 4-проводной SPI | 8-бит 6800 | 8-бит 8080 |
| 1 | GND | 0В | Общий | |||
| 2 | VDD | +3,3 ~ +5В | Питание OLED, напряжение логики | |||
| 3 | NC | - | Нет подключения | |||
| 4 | SCLK/D0 | В/Н | Сигнал стробирования SPI_SCLK | Параллельная шина DB0 | ||
| 5 | SDIN/D1 | В/Н | Последовательные данные SPI_MOSI | Параллельная шина DB1 | ||
| 6 | D2 | В/Н | Подтягивание к Н | Параллельная шина DB2 | ||
| 7 | D3 | В/Н | Подтягивание к Н | Параллельная шина DB3 | ||
| 8 | D4 | В/Н | Подтягивание к Н | Параллельная шина DB4 | ||
| 9 | D5 | В/Н | Подтягивание к Н | Параллельная шина DB5 | ||
| 10 | D6 | В/Н | Подтягивание к Н | Параллельная шина DB6 | ||
| 11 | D7 | В/Н | Подтягивание к Н | Параллельная шина DB7 | ||
| 12 | RD | В/Н | Подтягивание к Н | Управляющий сигнал, генерируемый на заднем фронте (В→Н). Активация операций по шине (Enable). | Сигнал режима чтения, активное низкоуровневое состояние | |
| 13 | WR | В/Н | Подтягивание к Н | Сигнал режима чтения (В), сигнал режима записи (Н) | Сигнал режима записи, активное низкоуровневое состояние | |
| 14 | DC/RS | В/Н | Подтягивание к Н | Режимы Данные (В), Команда (Н) | ||
| 15 | RST | В/Н | Сброс, активное низкоуровневое состояние (Reset) | |||
| 16 | CS | Н | Выбор ведомой микросхемы (Chip Select) | |||
Шестнадцать оттенков серого

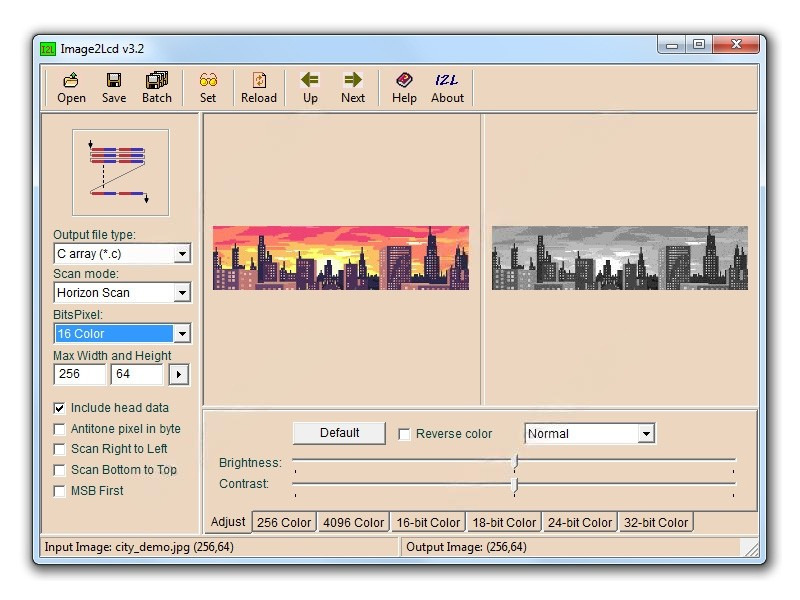

Контроллер SSD1322 в экранном модуле поддерживает градацию шкалы серого цвета в 16 возможных оттенках. Отображаемые на дисплее графические изображения могут состоять одновременно из нескольких оттенков серого — от полностью тёмного до самого светлого, при этом число доступных оттенков задаётся точностью исходного изображения. Конвертация изображения в совместимый с драйвером SSD1322 формат 4-битных данных выполняется с помощью программы-редактора Image2LCD со следующими настройками: вывод в С-массив, горизонтальное сканирование, 16 цветов, разрешение картинки 256х64 точки.
 |
Скетч с исходным кодом примера доступен по ссылке. Простое приложение демонстрирует способ вывода изображения в нормальном режиме и с инвертированными оттенками (негативное изображение). В тексте скетча содержится подробный способ инициализации контроллера SSD1322 без подключения готовых внешних библиотек. Метод может оказаться полезным для добавления в структуру пользовательского приложения дополнительных функций.
Технические особенности OLED-экрана
Технология изготовления графических OLED-панелей имеет множество положительных качеств: высокая контрастность и сочность изображений, а также крайне низкое энергопотребление благодаря отсутствию дополнительной подсветки пикселей, как в производстве ЖК TFT-матриц. Однако для OLED существуют и физиологические ограничения, влияющие на эффективность и продолжительность службы. Например, проявление эффектов старения пикселей при достижении достаточно продолжительного срока наработки — не менее 15-20 тысяч часов. Они преждевременно становятся заметными особенно тогда, когда OLED-панель эксплуатируется в приложениях с долгой трансляцией статичных изображений. Эффект остаточного изображения появляется из-за того, что разные пиксели экрана включаются в разное время, и максимальная яркость свечения наиболее активных пикселей со временем уменьшается гораздо быстрее. Своеобразный дисбаланс в нагрузке может привести к видимому отличию свечения наиболее активных и неактивных пикселей. Способов борьбы с остаточным изображением придумано уже много, но в массе своей они склоняются к цели равномерного использования пикселей с неполной яркостью свечения.
Внимание! Производителем графической матрицы OLED 5.5" допускается наличие в рабочей области до 3 пятен светлого или тёмного цвета размером не более 0.25 мм. Близко расположенные — не более 2 пятен или линий в пределах 3 мм. Любые прозрачные пятна на плёнке поляризатора (вмятины, пузыри, белые пятна) менее 0.5 мм. Указанные отклонения не считаются браком изделия и не относятся к гарантийным случаям.

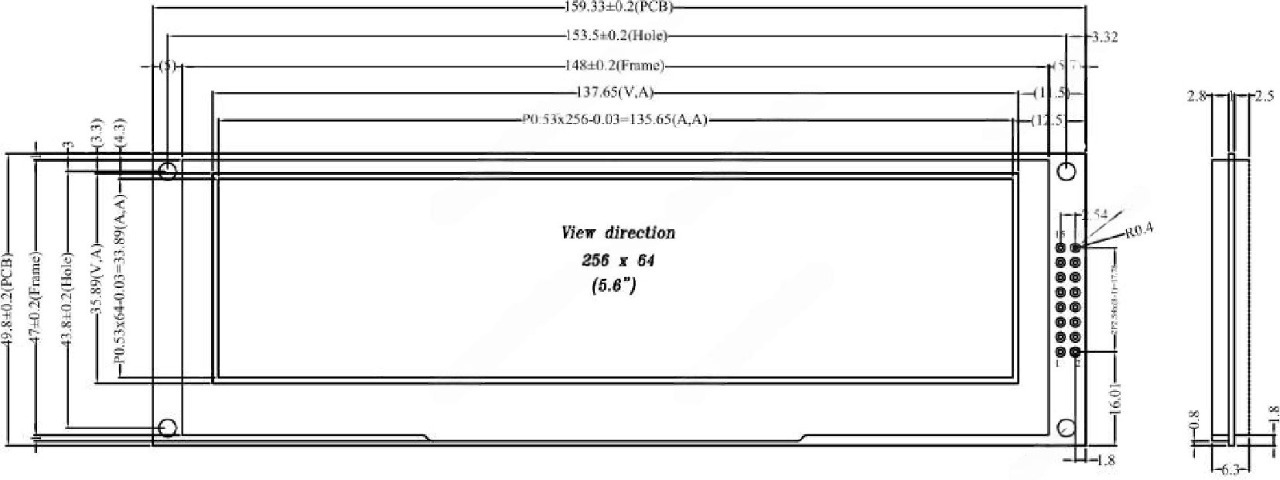

Физические размеры, мм
 |
Программное обеспечение
- Набор примеров программирования SPI, 6800, 8080 для платформ Arduino, C51, STM32 (ZIP-архив)
- Конвертер графических файлов Image2Lcd
Техническая документация
- Графический контроллер SSD1322 (англ., PDF)
- Спецификация OLED матрицы SOG25664A_P550 (англ., PDF)
------------------
