Готовое решение по аппаратной отладке микроконтроллеров с архитектурой ARM, построенное на RP2040. Благодаря имеющемуся функционалу преобразования сигналов USB в SWD и USB в UART, отладчик Debug Probe упрощает использование таких устройств, как Raspberry Pi Pico, с целым рядом хост-платформ, включая ПК, Mac и обычные компьютеры на Linux, у которых нет коннектора с выводами GPIO для прямого подключения к портам UART или SWD микроконтроллера Pico.

Полный комплект для лёгкой "плаг энд плей" отладки

Отладчик Raspberry Pi Debug Probe — это набор "всё в одном", в котором имеется всё необходимое оборудование и кабели для лёгкой отладки, не требующие предварительной пайки или настройки. Оборудование отладчика поставляется в пластиковом корпусе. В комплектацию также входят кабель USB и три различных вида отладочных кабелей, охватывающих подавляющее большинство вариантов использования Raspberry Pi Debug Probe.

Raspberry Pi Debug Probe имеет два последовательных интерфейса отладки микроконтроллеров — по умолчанию активный интерфейс ARM Serial Wire Debug (SMSIS-DAP) и интерфейс промышленного стандарта UART. Оба интерфейса используют 3-контактный отладочный коннектор, подробная информация о разъёме изложена в Спецификации Raspberry Pi 3-контактного отладочного коннектора. Отладчик работает с OpenCD и другими приложениями, поддерживающими CMSIS-DAP. Его можно использовать для отладки любых ARM-контроллеров c 3.3-вольтовой логикой, имеющих порт SWD, или как простой преобразователь USB-в-UART.

Raspberry Pi Debug Probe основан на микроконтроллере Raspberry Pi Pico и выполняет свои функции под управлением открытой программы Picoprobe. Прошивка обновляется так же, как прошивка микроконтроллерной платы Raspbery Pri Pico. Таким образом отладчик легко обновить до новейшей версии прошивки или загрузить пользовательскую прошивку.

Спецификация

Комплектация

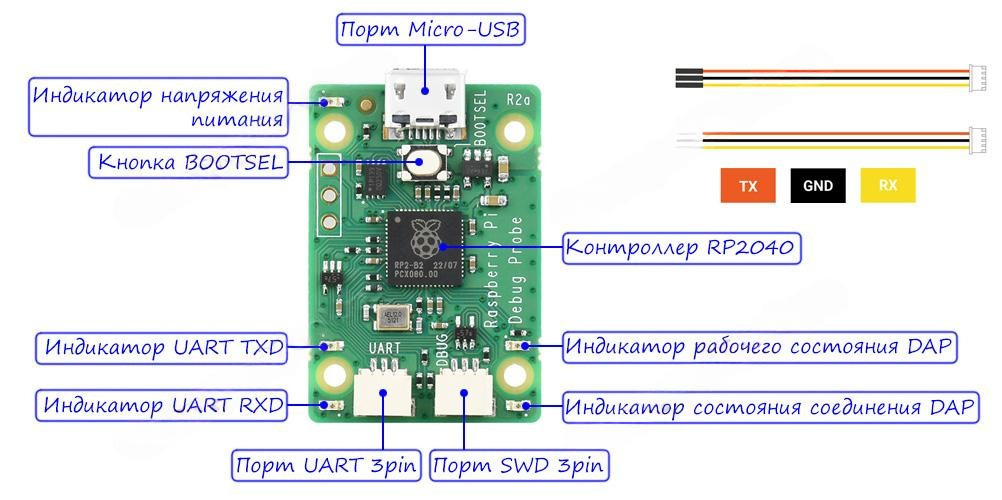

Компоненты и интерфейсы Raspberry Pi Debug Prob

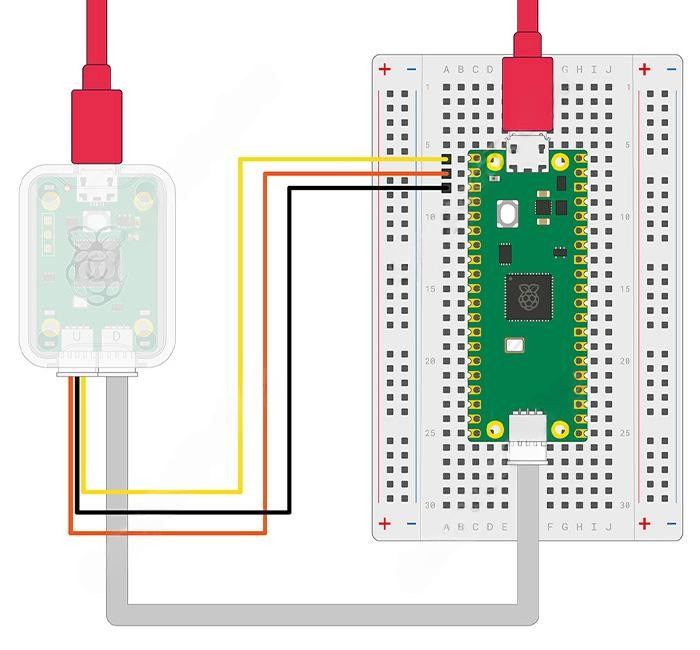

Образец подключения

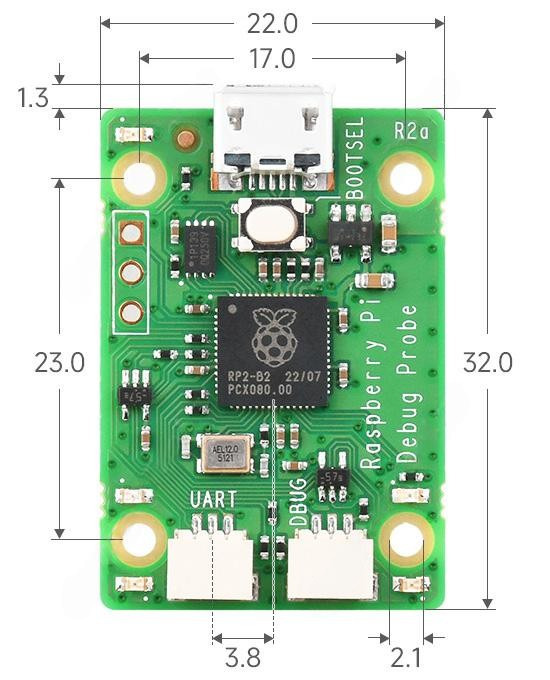

Физические размеры, мм

Программное обеспечение

1. Скомпилированная версия прошивки Picoprobe для Raspberry Pi Debug Probe;
2. Исходный код прошивки Debugprobe для Raspberry Pi Debug Probe;
3. OpenOCD протокол внутрисхемной отладки JTAG с открытым исходным кодом;

Документация

1. Инструкция пользователя Raspberry Pi Debug Probe;
2. Спецификация Raspberry Pi 3-контактного отладочного коннектора;
