Набор Raspberry Pi Zero W (9 в 1)

Код товара: CTTL10810

Спецификация компьютера Raspberry Pi Zero W

Набор Raspberry Pi Zero W 9в1 от C.T.Robotics с трепетом посвящается всем настоящим ценителям сверхкомпактной цифровой платформы Raspberry Pi, со знанием и умением способных превратить свою маленькую и мощную "малинку" в большой и развитый проект. А также предназначается всем остальным, кто хочет просто и с максимальным комфортом приобщиться к миру мейкерства DIY-электроники и робототехники, овладеть знаниями современных основ программирования на актуальных языках Python или C/C++. Набор предлагает тройную выгоду для пользователя — это и богатая комплектация из перечня аксессуаров, необходимых для быстрого и уверенного старта, и заметная экономия ресурсов, которые пришлось бы потратить на подборку индивидуальной комплектации, и предоставленные интернет-магазином КомпактТул удобные способы оплаты и доставки. Созданный специалистами C.T.Robotics, хороший набор 9в1 на основе Raspberry Pi Zero W подходит пользователям от 14 лет и старше.

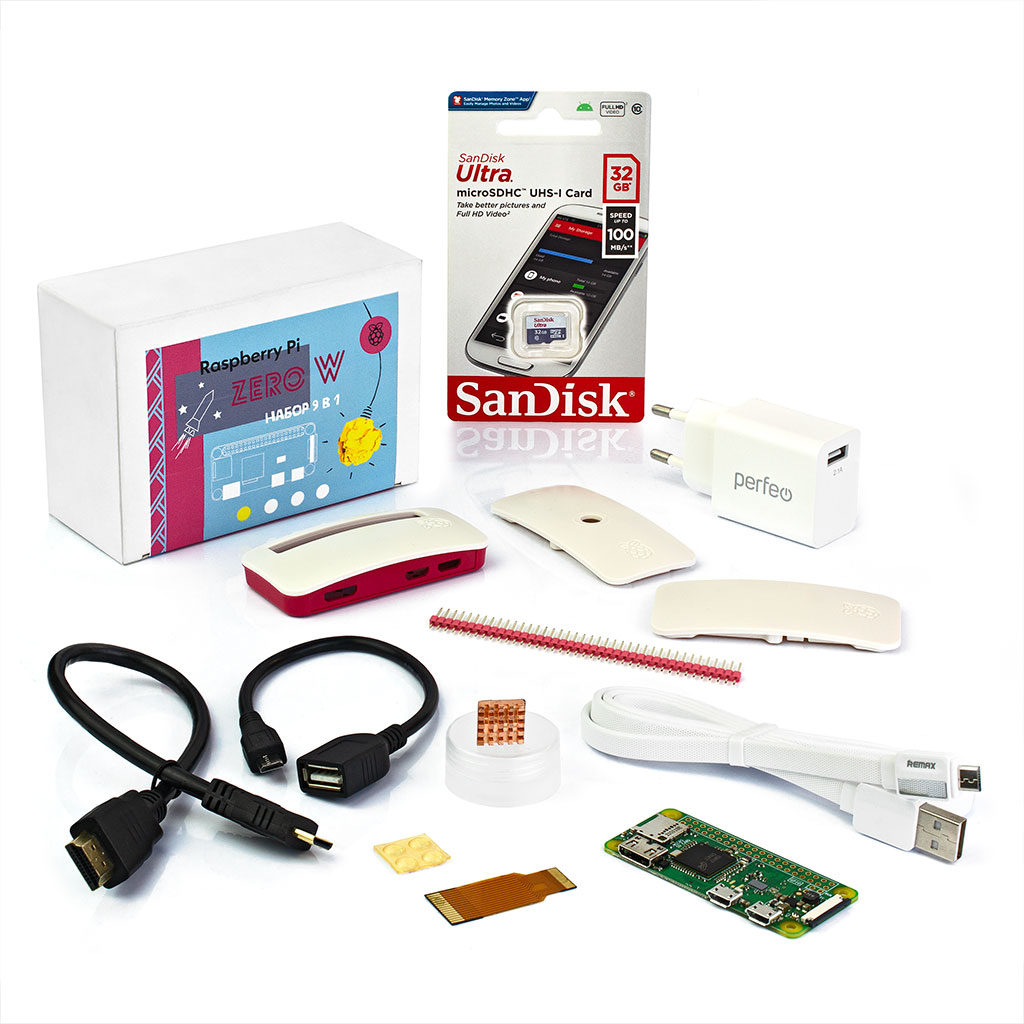

Набор включает модуль микрокомьютера Raspberry Pi Zero W, медный самоклеющийся радиатор для рассеивания тепла от центрального процессора BCM2835, 40-контактный игольчатый разъём для пайки к портам GPIO, короткий соединительный шлейф для встроенной камеры (камера RPi приобретается отдельно), фирменный двухцветный красно/белый защитный пластиковый корпус с тремя видами крышек под разные задачи (обычная "глухая" крышка, крышка с круглым отверстием под камеру, крышка с длинным прямым отверстием под выводы GPIO), сетевой адаптер 5В/2.1А и шнур питания microUSB, кабель вывода изображения HDMI, кабель USB OTG для подключения периферии (мышка, клавиатура, джойстик и др) и карта памяти TF объёмом 32ГБ формата microSDHC для записи операционной системы. Набор 9в1 отличается индивидуальной упаковкой и красочным тематическим оформлением. Особенностям сборки мини-ПК Raspberry Pi Zero W и его подготовке к первому включению посвящена статья Краткое руководство пользователя Raspberry Pi Zero W.

Особенности Raspberry Pi Zero W

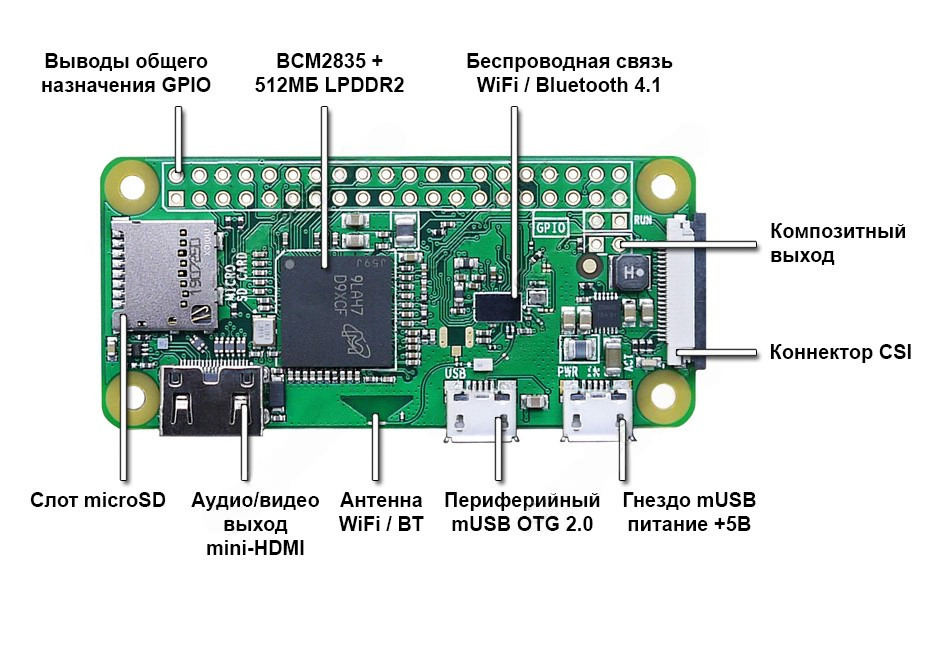

Raspberry Pi Zero W — итог продолжения развияти поколения плат Raspberry Pi Zero. Буква W в окончании имени символизирует наличие в схеме Raspberry Pi Zero чипа Cypress CYW43438 с двумя интегрированными стандартами беспроводной связи WiFi 2.4 ГГц и Bluetooth 4.1, включая поддержку технологии низкого энергопотребления (Bluetooth BLE). Оба вида связи широко применяемы в современных условиях. Микросхема CYW43438 объединена с PCB-антенной, разведённой на плате в виде плавно изогнутой дорожки. Рядом с чипом имеется место для пайки гнезда U.FL/IPEX съёмной внешней антенны.

Порты общего назначения GPIO

Плата Raspberry Pi Zero W имеет расширенный набор выводов общего назначения, состоящий из 40 игольчатых контактов (против 26 выводов у моделей А+ прошлых поколений). Мини-ПК RPi Zero W поддерживает все существующие официальные модули расширения HAT и множество других совместимых неоригинальных модулей. Подробная информация о расположении и назначении контактов разъёма GPIO представлена на официальной странице raspberrypi.com

Интерфейс CSI

Интерфейс CSI (последовательный интерфейс камеры) не задокументирован для общего доступа. Его использование предусматрено исключительно с оригинальными продуктами Raspbery Pi Foundation. Интерфейс CSI полностью поддерживается официальной операционной системой Raspberry Pi OS (ранее Raspbian OS) и совместим с камерами на видеосенсорах Omni Vision и многими моделями на матрицах Sony IMX (если использовать специализированный кабель-адаптер с 22-контактным коннектором).

Документация

1. Периферия Broadcom BCM2835 ARM (англ., PDF);
2. Справочное руководство по архитектуре Broadcom VideoCore IV 3D (англ., PDF);
3. Чип беспроводной связи CYW43438 (англ., PDF);
4. Уменьшенная принципиальная схема Raspberry Pi Zero W v1.1;
