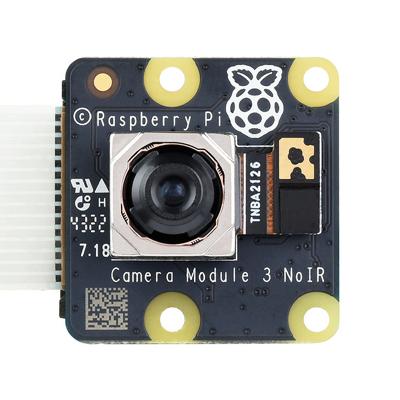

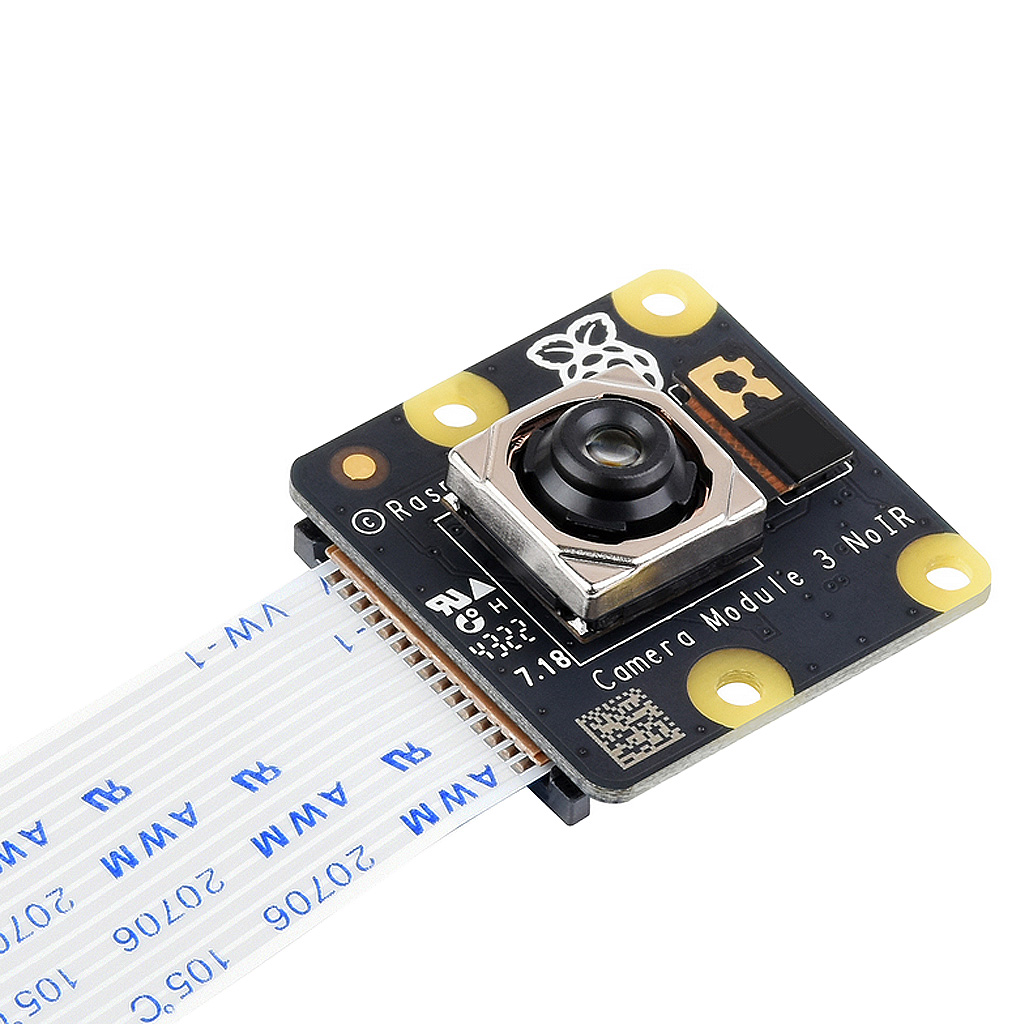

Классическая компактная цифровая фото-видеокамера Raspberry Pi Camera Module 3 — прогрессивная модель третьего поколения, выпущенная в 2023 году производителем Raspberry Pi Foundation. Впервые в истории линейки модулей RPi Camera Module, новая камера обладает автофокусом. Используется новаторская система фазового определения автофокуса (Phase Detection Autofocus, сокр. - PDAF). Программно контролируемый автофокус упрощает использование камеры для новичков и предоставляет множество возможностей для опытных пользователей. Быстрая автоматическая фокусировка обеспечивает гораздо большее удобство в моменты осуществления съёмки подвижных объектов. Вместе с тем, в последнюю версию ПО Raspbian OS Bullseye интегрирована новая библиотеки libcamera, а также включены программы libcamera-apps и Picamera2 для работы с камерами Camera Module 3 в различных проектах. Как и раньше, камера Raspberry Pi Camera Module 3 совместима со всеми без исключения моделями мини-ПК Raspberry Pi, и соединяется с ними гибким плоским шлейфом FFC/FPC 15x1.0мм через последовательный порт CSI (сокр. от англ. Camera Serial Interface). Младшим моделям RPi Zero, Zero W, Zero WH или Zero 2W потребуется кабель с соразмерным коннектором.

Обновлённый сенсор Sony IMX708 на площади размером 6.45 x 3.63мм (7.4м диагональ) имеет массив из 4608 х 2592 светочувствительный элементов. IMX708 предлагает на выбор два варианта детализации и передачи цвета изображения: 11.9 Мегапикселей в обычном режиме съёмки и 3 Мегапиксела с улучшенной контрастностью в наиболее светлых или тёмных сценах в режиме расширенного динамического диапазона (HDR). Камера Raspberry Pi Camera Module 3 поддерживает захват видео в формате Full HD при частоте 50 кадров в секунду. Из четырёх вариантов камер RPi Camera Module 3, версия NoIR отличается широкоугольными углами оптического зрения: 66° по горизонтали и 41° по вертикали (близким к нормальному по диагонали). Версия NoIR не предназначена для съёмок в дневное время суток. У камеры отсутствует физический ИК-фильтр. Из-за наложения данных в инфра-красном спектре, все снимки приобретают специфический красноватый оттенок. Вместе с ИК-подсветкой, её хорошо использовать для решения археологических или ботанических задач, проводимых в ночных условиях или в сценариях с очень слабым освещением. Она лучше других обычных камер подходит для наблюдения за дикой природой или для получения эффекта чёрно-белого фотоснимка в ИК-диапазоне.

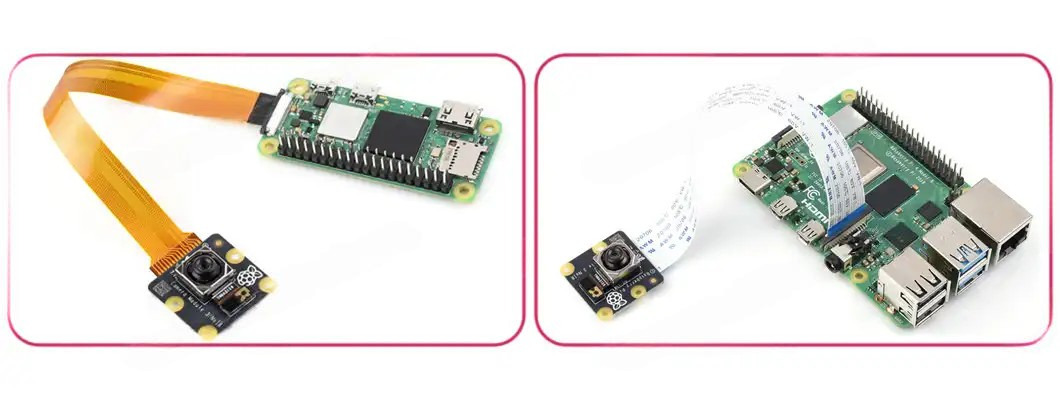

Аппаратное подключение Camera Module 3 NoIR для Raspberry Pi 4B / Raspberry Pi Zero

Технические характеристики

Комплектация

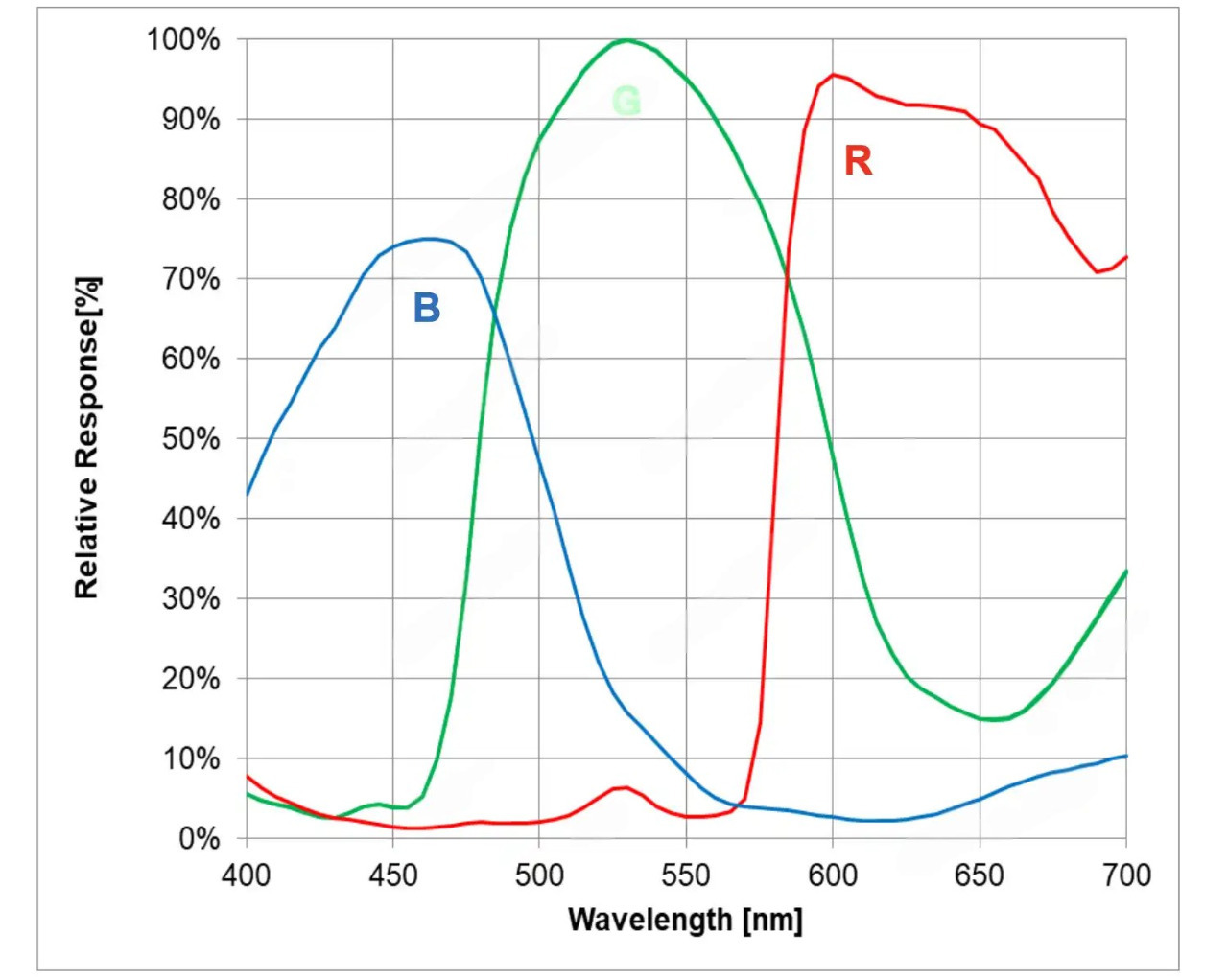

График спектрально-чувcтвительных характеристик сенсора Sony IMX708

Снимки в дневное время на ИК-камеру Camera Module 3 NoIR (сверху) и на обычную камеру Camera Module 3 (снизу).

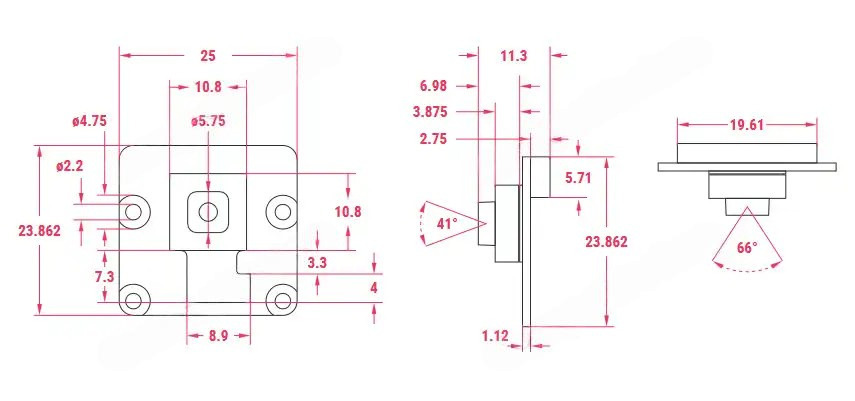

Физические размеры, мм

Документация

1. Спецификация RPi Camera Module 3 (англ., PDF);
2. Руководство пользователя официальной компактной камерой RPi Camera Module 3 (web-версия);
3. Электрическая принципиальная схема Raspberry Pi Camera Module 3 (PDF);
4. Описание к Python-совместимой библиотеке Picamera2 (англ.,PDF);
