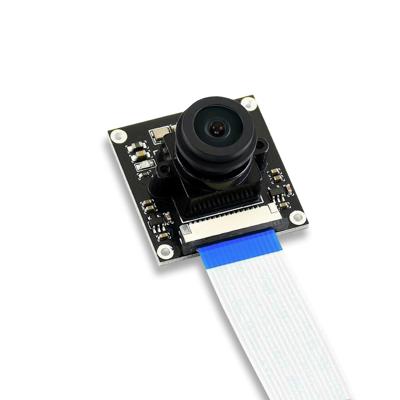

Модуль сверхширокоугольной камеры IMX219-170 Camera разработан Waveshare для серии Nvidia Jetson Nano, XavierNX или OrinNX — цифровой платформы разработки нейросетей в приложениях с искусственным интеллектом. Камера IMX219-170IR Camera Waveshare поддерживает учебные мини-Пк Raspberry Pi, работающие под управлением ОС Raspbian Bullseye+ (в файле CONFIG.TXT прописать строку dtoverlay=imx219). А также поддерживает периферийные вычислительные системы Raspberry Pi Compute Module 3/4. К моделям Pi Zero / Zero W / Zero WH / Zero 2W необходим отдельный специальный кабель. Для ночной съёмки следует использовать источник ИК-подсветки.

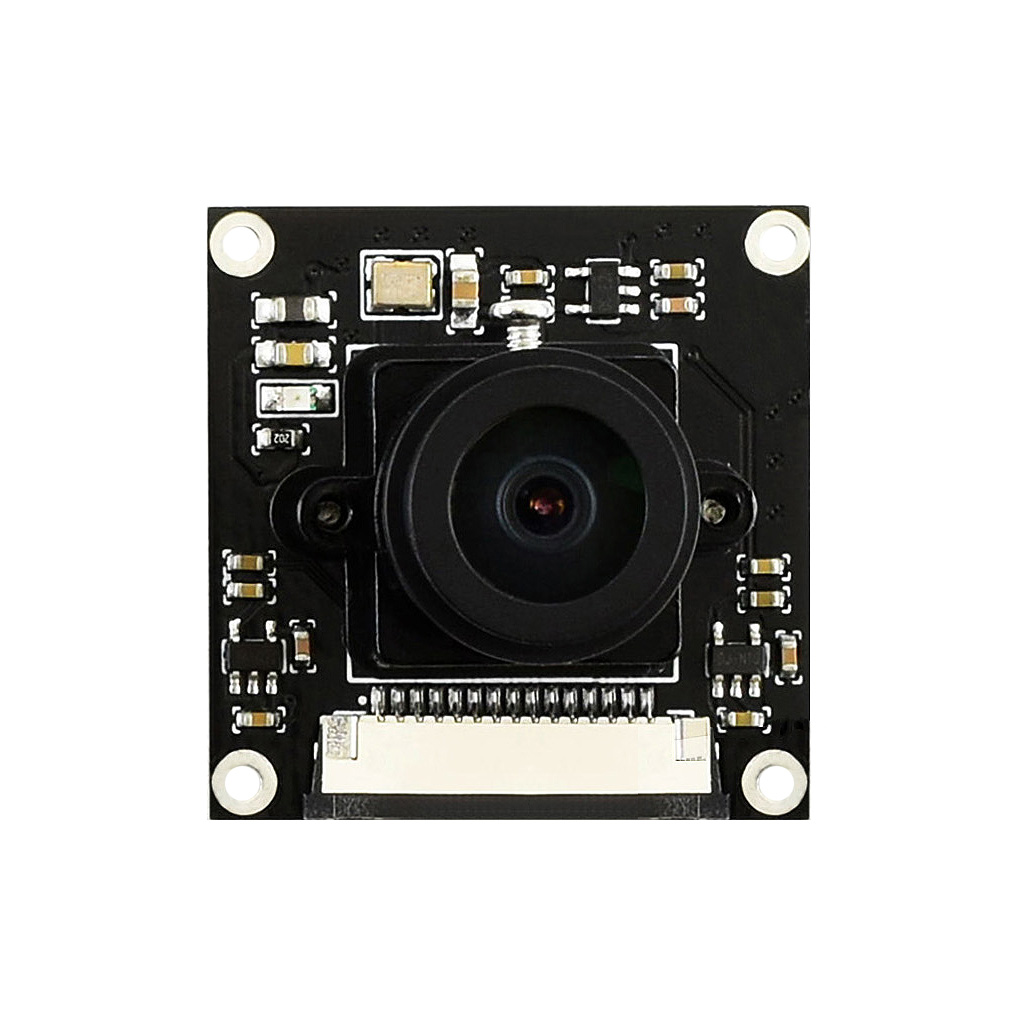

В основе компактной камеры установлен 8-мегапиксельный светочувствительный сенсор Sony IMX219-170IR c разрешением 3208х2464 пикселей. Конструкция оптики обладает коэффициентом искажения не более 22%. Вместе с ИК-подсветкой, камеру хорошо использовать для решения археологических или ботанических задач, проводимых в ночных условиях или в условиях очень слабого освещения. Она лучше других обычных камер подходит для наблюдения за дикой природой или для получения эффекта чёрно-белого фотоснимка в ИК-диапазоне. Объектив камеры позволяет создавать панорамные снимки с визуальным эффектом "рыбий глаз" и одновременным бесшовным захватом значительно большой области изображения. Fisheye-объектив наиболее эффективен в приложениях панорамирования и видеонаблюдения, распознавания лиц, и т.д.

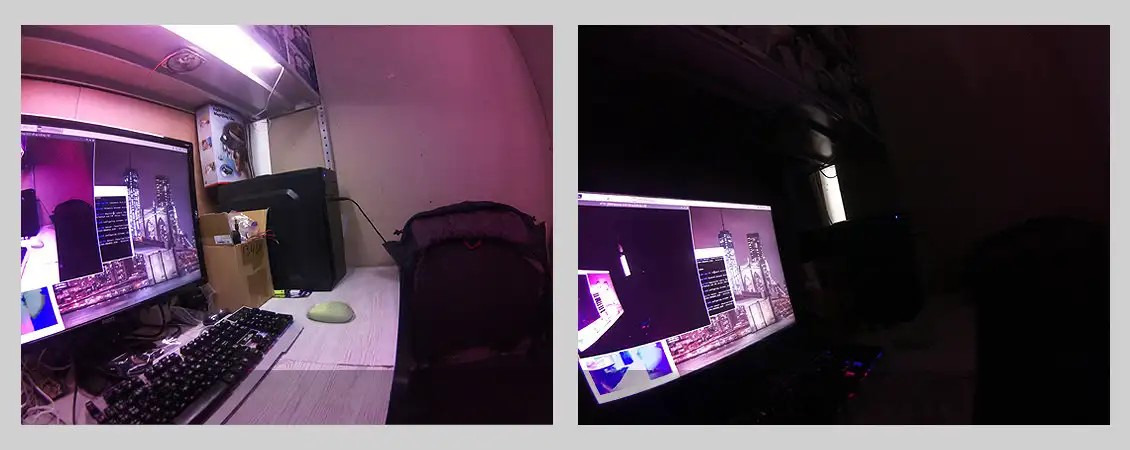

Камера ночного зрения лишена физического фильтра, отсекающего отражённые лучи в инфракрасном спектре. В отличии от человеческого зрения, фотоматрица чувствительна ко всему ИК-диапазону. Любые снимки при дневном освещении приобретают розово-красный оттенок. Ниже представлены кадры демонстрации одной и той же фото-сцены, снятой на камеру IMX219-170IR без активной ИК подсветки, при дневном освещении и в темноте.

Демонстрационные снимки, сделанные в темноте с включенной автоматически отрегулированной инфракрасной подсветкой на мощных светодиодах. Первый кадр в исходном цветном варианте, второй кадр обработан в палитре чёрно-белых оттенков.

*Демонстрация возможностей камеры IMX219-170IR, не актуальный снимок

Документация

1. Руководство пользователя камерой IMX219-170 Camera Waveshare (англ., web-версия);
