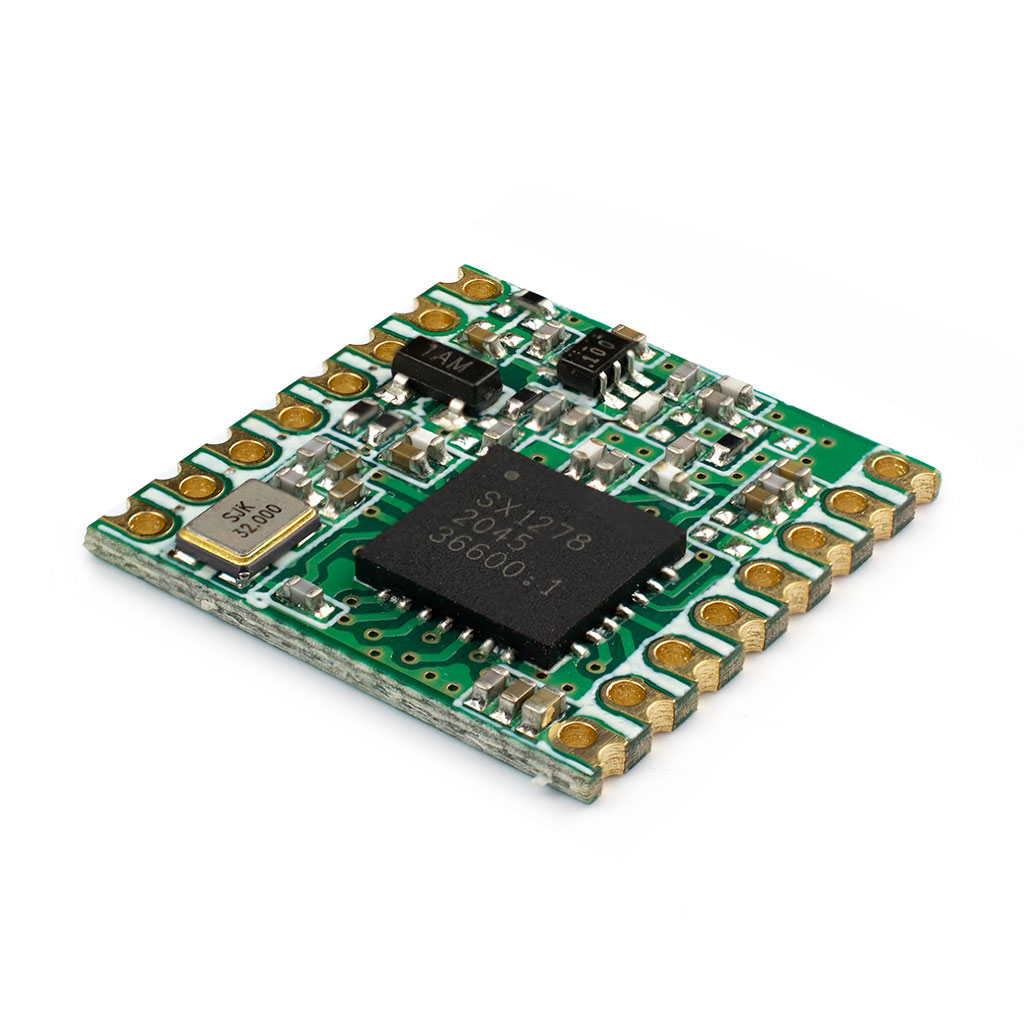

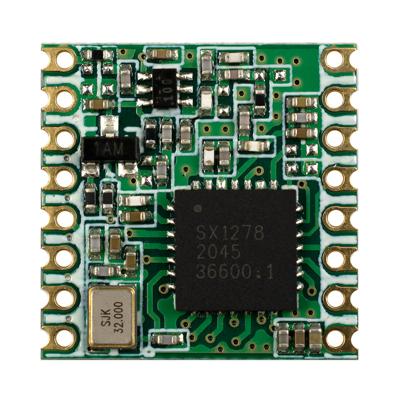

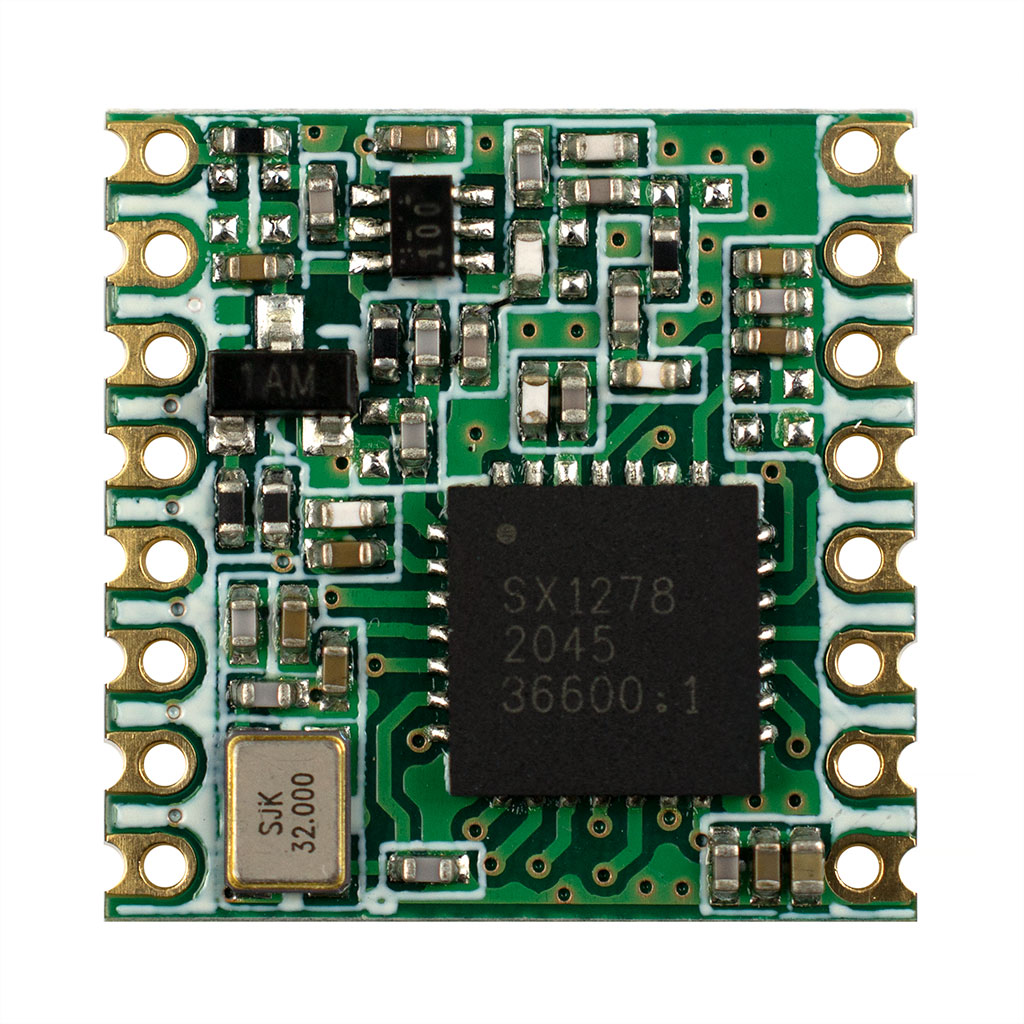

Модуль передачи данных RFM96, RFM96W 433 МГц LORA SX1278 - это основанный на чипе SX1278 компактный радиомодуль, работающий в диапазоне частот 433 МГц. Благодаря характеристикам большого расстояния и высокой чувствительности (-148 дБм) этот модуль работает лучше, чем модули FSK и GFSK. RFM95 позволяет передавать данные на большие расстояния, устойчив к помехам и обладает низким энергопотреблением.

Технические характеристики:

Модель: RFM956 , RFM96W;

Рабочий диапазон частот: 433 МГц ;

Чувствительность: до -148дБм @Lora
;

Мощность передачи данных: 20 дБм;

Потребление в режиме передачи:10,3 мА ;

Скорость передачи данных в эфире, макс.:  300 кбит/с ;

Модуляция: FSK, GFSK, MSK, GMSK, LoRa и OOK;

Динамический диапазон RSSI: 127 дБ;

Пакетный движок до 256 байтов с FIFO и CRC;

Рабочая температура: - 40+ 85°C;

Размер модуля: 16 х 16 мм;

Вес: 2г;

Особенности:

Встроенная защита от электростатического разряда;

Встроенный датчик температуры и индикатор разряда батареи;

Превосходный блокирующий иммунитет;

Назначение выводов:

TXD — вывод передачи;

RXD — вывод приема;

GND — земля;

VCC — питание;

EN — управление режимом энергосбережения;

AUX — индикация передачи данных;

SET — режим работы модуля;

Datasheet (PDF, ENG).

------------------
