Чип преобразователя: PL2303GT
Напряжение питания: 5В (через USB порт)
Интерфейсы: USB 2.0, RS232
Концевые разъёмы: USB-A, 6-контактный Dupont F
Поддержка ОС: Windows (7,8,10), Mac OS X, Linux OS 3.18+, Android 3.2+
Длина кабеля: 1 метр
Вес: 32 г.

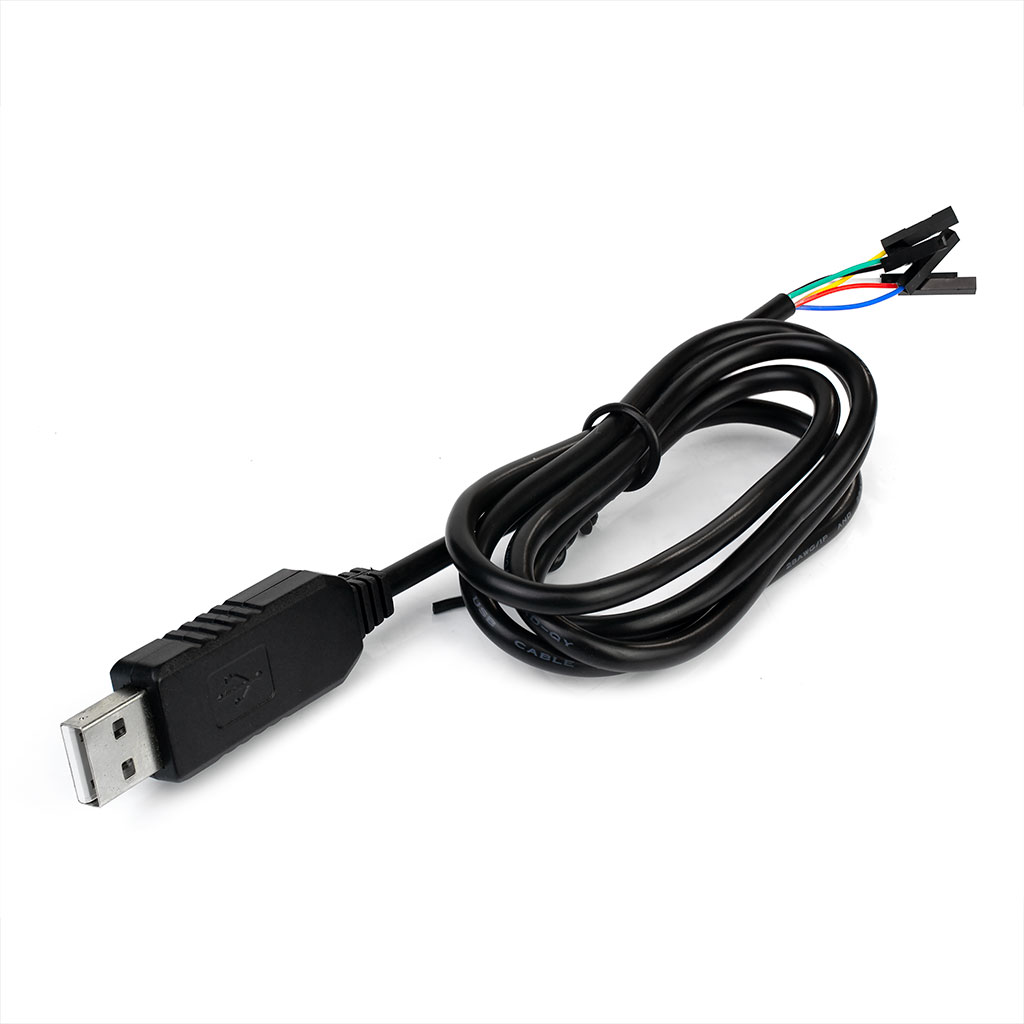

Преобразователь USB-RS232 применяется для сопряжения различных электронно-программируемых устройств через встроенные в их схемы линии коммуникации с внешней периферией. Такие устройства должны обладать минимум одним портом с интерфейсом USB 2.0+ или RS232. К ним относится подавляющее большинство персональных или одноплатных ПК, а также разнообразное промышленное оборудование, всевозможные приборы для частного и коммерческого сектора, в том числе принтеры или сервисная электроника.

Контроллер PL2303GT обеспечивает двухсторонний транзит цифровой информации на скорости до 1Мб/с. При подключении к хост-системе (например, ПК), PL2303GT эмулирует виртуальный последовательный порт для реализации канала программной связи. Чип PL2303GT поддерживается во всех существующих современных ОС: Windows (7,8,10), Mac OS X, Linux OS 3.18+, Android 3.2+ и других.

Интерфейс RS232

Дифференциальный последовательный интерфейс RS232 в преобразователе представлен 6-ю линиями, передающими цифровые сигналы вместе с напряжением питания +5В. Все 6 линий отличаются друг от друга неповторяющейся расцветкой изоляции провода. В их число входят: плюсовая и минусовая линии напряжения +5В от USB-порта, линии входящих и исходящих данных (RXD/TXD), а также линии аппаратного управления потоком RS232 (RTS/CTS). Последние используются в сценариях с "рукопожатием" между двумя устройствами, осуществляющими обмен данными, и в настоящее время их наличие требуется далеко не везде. По умолчанию RTS установлен в состояние логической единицы (+9В). Длина соединительного кабеля составляет 1м.

Таблица соответствия выводов интерфейса RS232 их цветовой маркировке

Примечание. Расцветка линий может отличатся от приведённой в таблице. Назначение проводных выводов легко определить по нанесённой на плате маркировке, предварительно открыв пластиковый корпус со стороны USB-порта (крепление на штифтах).

Программное обеспечение

1. Драйвер PL2303GT для Windows 7, 8.1, 10, 11 (web-ресурс);

Техническая документация

1. Спецификация на контроллер последовательного моста USB-RS232 Prolific PL2303GT (англ., PDF);
