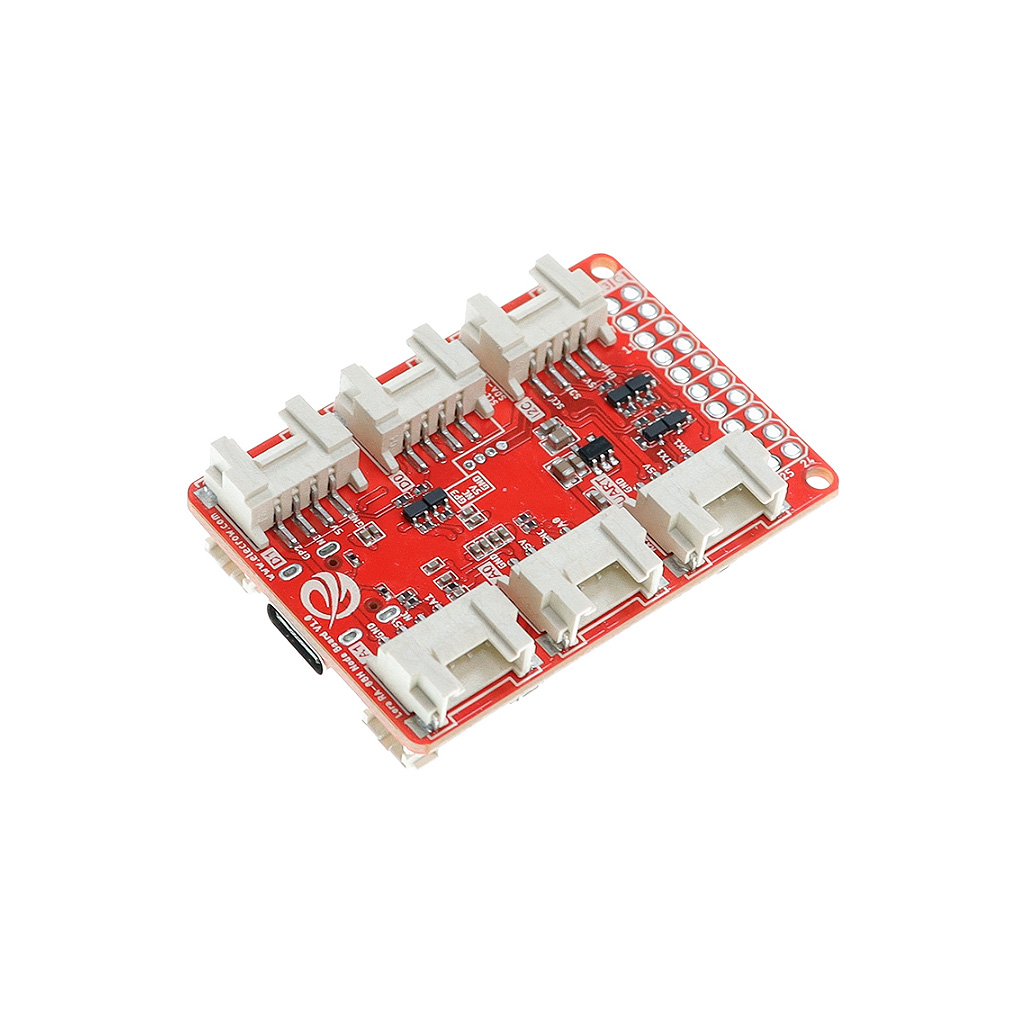

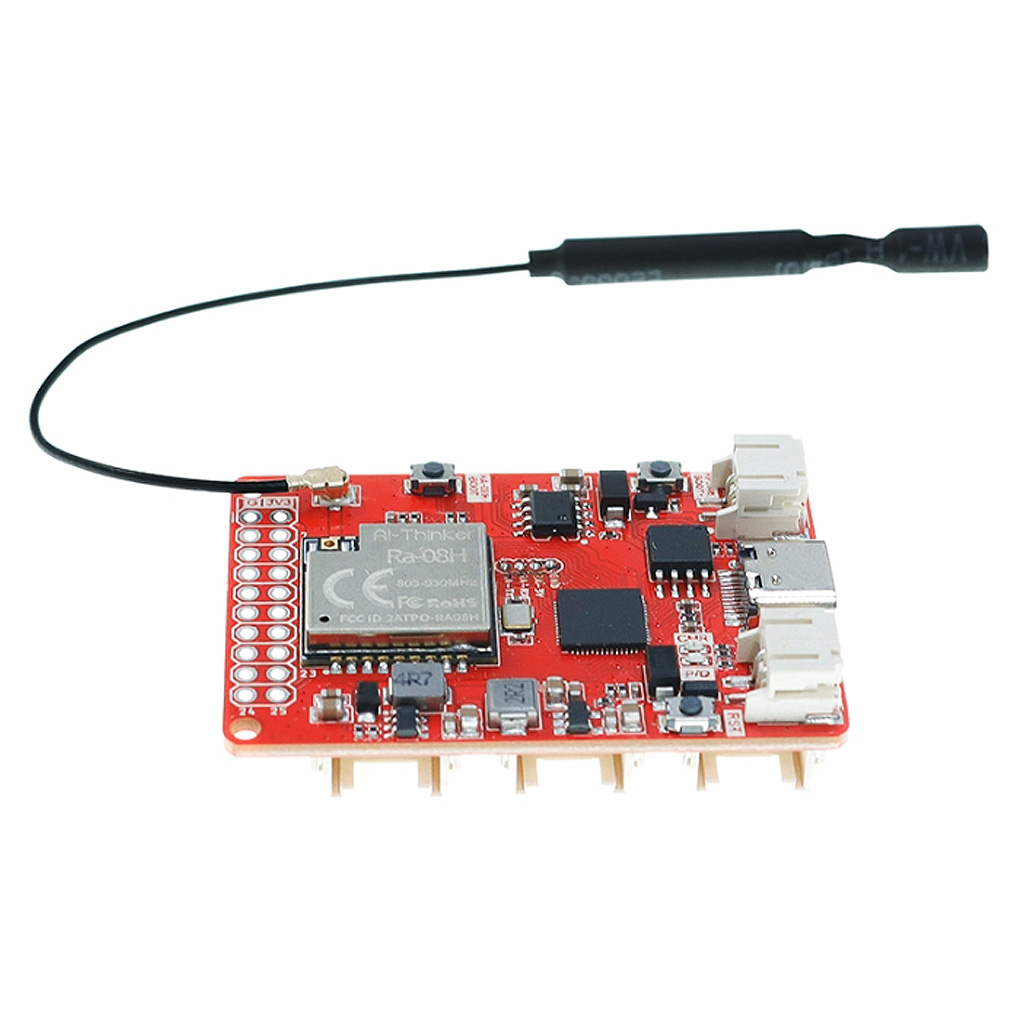

Плата разработчика RA-08H RP2040 LoRaWan 868/915МГц Crowtail Elecrowю Размеры: 40,5*20*7мм
Код товара: CTTL16439
Есть в наличии| 1660 c |
| 1660 c |
 |
|
|
Модуль RA-08H RP2040 868/915МГц дополняет современный, быстроразвивающийся сектор IoT-оборудования, использующий в своей основе энергоэффективную беспроводную технологию дальнего радиуса действия LoRa. Плата разработчика представляет новое компактное и экономичное решение от производителя Elecrow, предназначенное для создания уникальных, многоцелевых LoRa-приложений. Быстрота и удобство моделирования готовых узлов LoRa обеспечиваются применением связки из программируемого контроллера Raspberry Pi RP2040 и чипа RA-08H с интегрированными функциями приёма и передачи данных по радиочастотным каналам с применением метода модуляции LoRa. RA-08H реализует поддержку прозрачной радиотрансляции в режиме прямой коммуникации между конечными устройствами, а также полноценно работает в любых сетях с топологией LoRaWan.
Плата разработчика RA-08H RP2040 LoRaWan 868/915МГц оснащена шестью разъёмами, к которым очень легко и в нужном количестве подключаются датчики и сенсоры Crowtail, такие как: температуры и влажности, оценки качества воздуха, измерения уровня освещения, распознавания частиц PM2.5 и другие. Порты для периферии имеют следующие интерфейсы: два аналоговых (с маркировкой A0, A1), два цифровых (с маркировкой D0, D1) и два с шиной последовательной связи (маркировка IIC и UART). Свободное комбинирование четырёх типов датчиков и сенсоров даёт возможность сборки простой метеостанции для проекта умного дома или иных устройств дистанционного управления, интегрируемых в процессы автоматизации механизмов умного производства или интеллектуальной логистики. Наличие блока из дополнительных 20 контактов ввода-вывода с 3.3-вольтовым напряжением логики предусматривает доступность опции дальнейшего масштабирования аппаратной архитектуры конечного узла LoRa. Эксплуатация на открытом воздухе в условиях полной независимости и автономности осуществляется за счёт встроенного в плату контроллера заряда/разряда аккумуляторной батареи, обладающего способностью безопасного пополнения заряда от солнечной панели. Пользовательское программное обеспечение для платы RA-08H RP2040 LoRaWan 868/915МГц Crowtail Elecrow может быть скомпилировано в среде Arduino или MicroPython.

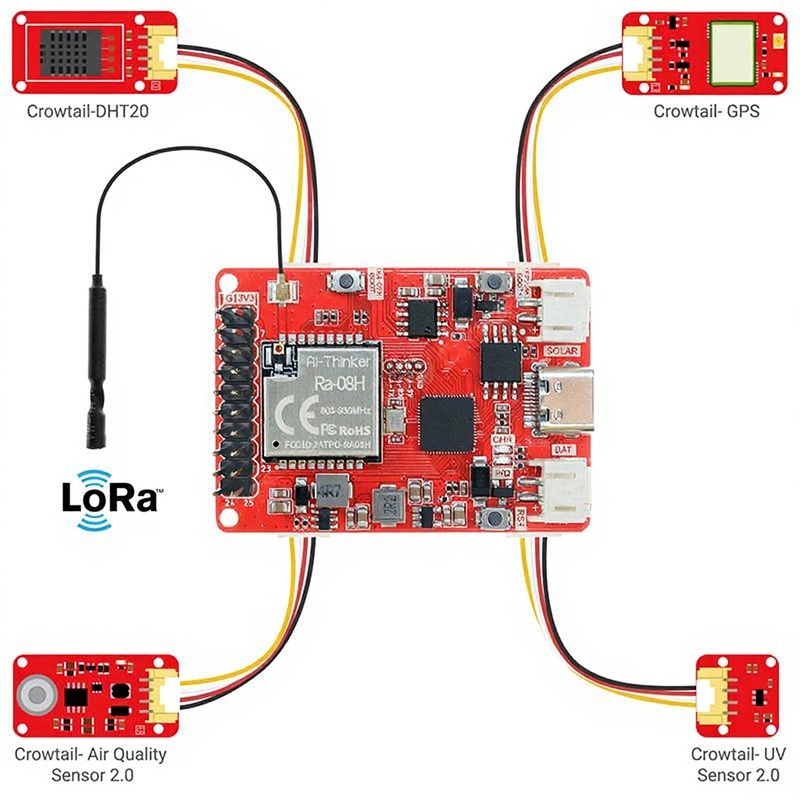

Подключение модулей Crowtail к плате разработчика RA-08H RP2040 LoRaWan 868/915МГц Crowtail Elecrow
|
Основные особенности
- Использующийся как основной, контроллер RP2040 с двумя вычислительными ядрами 32-разрядного ARM Cortex M0+ (двух-ядерный) обеспечивает значительно большую производительность;
- Интегрирован модуль RA-08H с памятью 128кБ флеш и 16кБ SRAM, поддерживающий частотный диапазон 803-930МГц;
- Обилие ресурсов с периферийным интерфейсом, совместимость с 150+ модулями серии Crowtail;
- Поддержка прозрачной радиопередачи между конечными устройствами и работа в сетях LoRaWan;
- Совместимость с программной средой Arduino/MicroPython, простота разработки различных приложений;
Технические характеристики

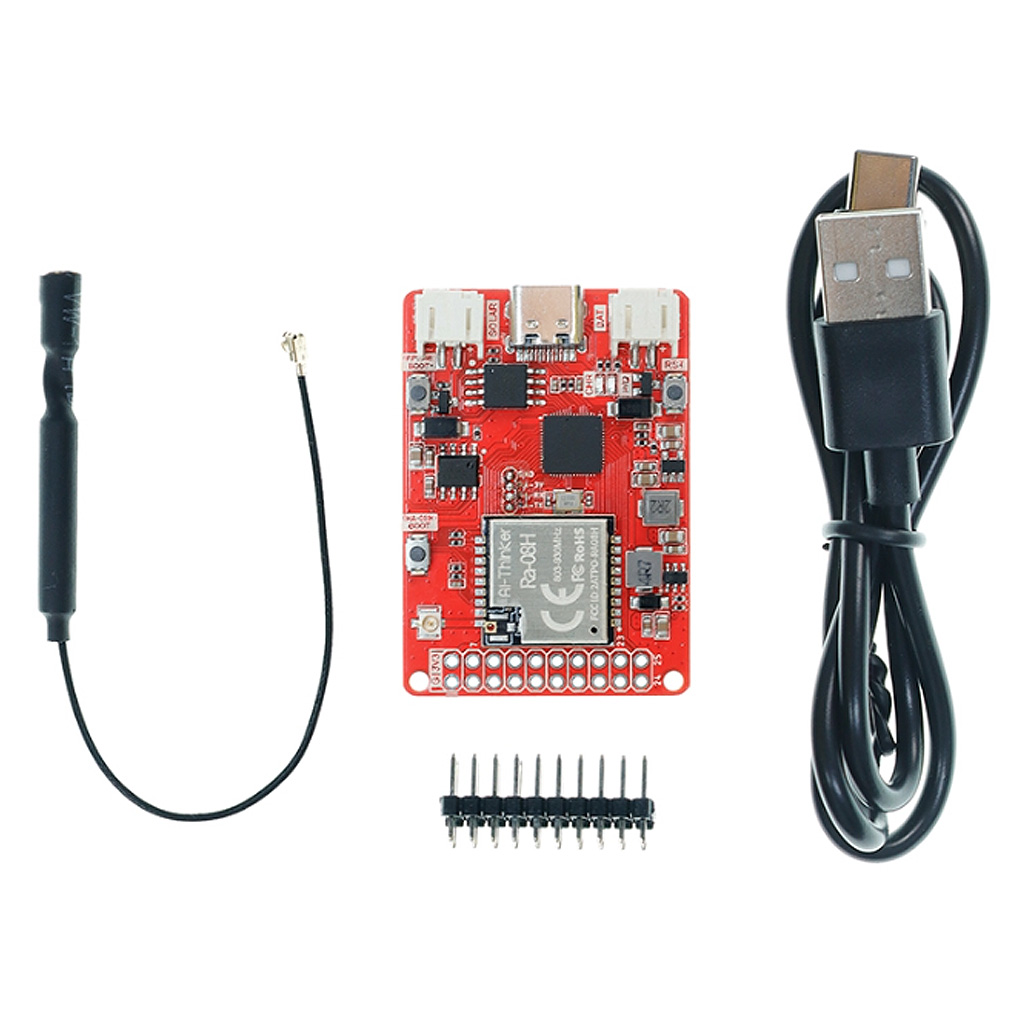

Комплектация
- Модуль RA-08H RP2040 868/915МГц Crowtail Elecrow - 1шт;
- Антенна LoRa IPEX - 1шт;
- Кабель USB-C/USB-A - 1шт;

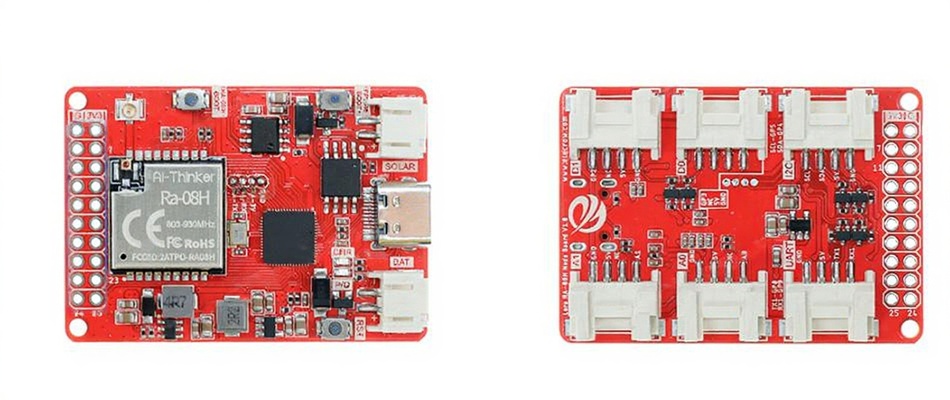

Расположение компонентов и интерфейсов на плате
|
Порты Crowtail, функциональное назначение выводов
| Имя порта | Вывод RP2040 | Имя порта | Вывод RP2040 |
| A0 | ADC0/IO26 | D1 | IO02 |
| A1 | ADC1/IO27 | IIC | SDA(IO04), SCL(IO05) |
| D0 | IO03 | UART | RX1(IO09), TX1(IO08) |
Блок 20-контактного ввода-вывода, функциональное назначение
| № | Вывод RP2040 | № | Вывод RP2040 |
| 1 | GND | 2 | +3.3В |
| 3 | IO06 | 4 | IO07 |
| 5 | IO10 | 6 | IO11 |
| 7 | IO12 | 8 | IO13 |
| 9 | IO14 | 10 | IO15 |
| 11 | IO16 | 12 | IO17 |
| 13 | IO18 | 14 | IO19 |
| 15 | IO20 | 16 | IO21 |
| 17 | IO22 | 18 | IO23 |
| 19 | IO24 | 20 | IO25 |
Программное обеспечение
- Демонстрационные примеры кода для Arduino IDE;
- Прошивки и справочники для модуля RA-08H Ai-Thinker;
Документация
- Руководство пользователя платой RA-08H RP2040 LoRaWan 868/915МГц;
- Конструкция печатной платы и принципиальная схема модуля LoRa RA-08H RP2040 868/915МГц;
------------------
