Дисплей 8 800*1280 IPS TFT LCD+сенсор, интерфейс MIPI DSI-4 30pin OPi 5/5B/5P, WKS80HD001-WCT
Код товара: CTTL16443
Есть в наличии| 7680 c |
| 7680 c |
 |
|
|
Описание
Технические характеристики
Комплектация
В модельный ряд электронных продуктов компании WKS входит высоколассный графический дисплей WKS80HD001-WCT, предназначенный для изготовления многопользовательских устройств на базе платформы Orange Pi. Версия WKS80HD001-WCT предусмотрительно имеет аппаратный интерфейс, совместимый с Orange Pi 5/5B/5+. Несущая плата дисплея WKS80HD001-WCT подготовлена к штатной установке и подключению одноплатного миниПК наличием специального крепления и разъёмов 30-контактных FFC/FPC. Дисплей комплектуется коротким (4см) и длинным (20см) кабелем FFC 30*0.5мм для соединения с платой Orange Pi.

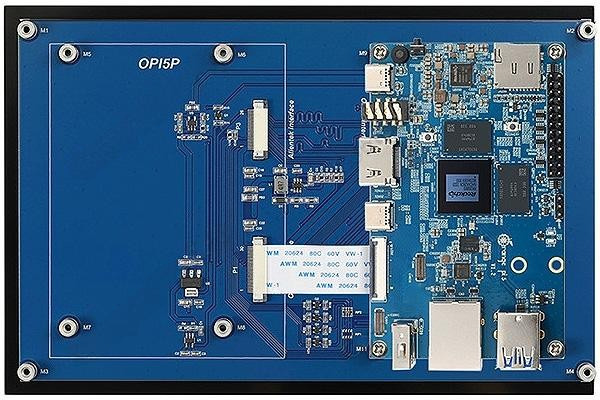

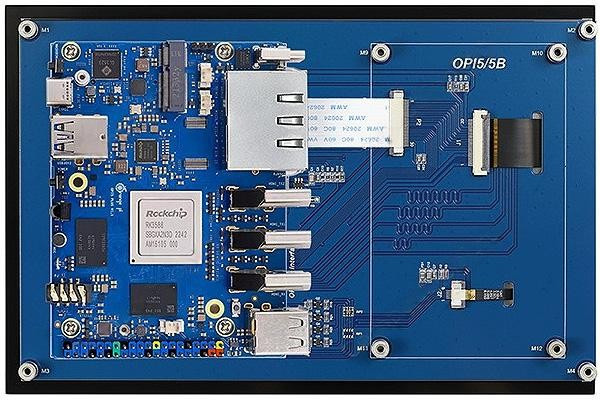

Пример размещения и подключения платы OrangePi 5/5B/5P
Orange Pi 5 или Orange Pi 5B
Orange Pi 5 Plus

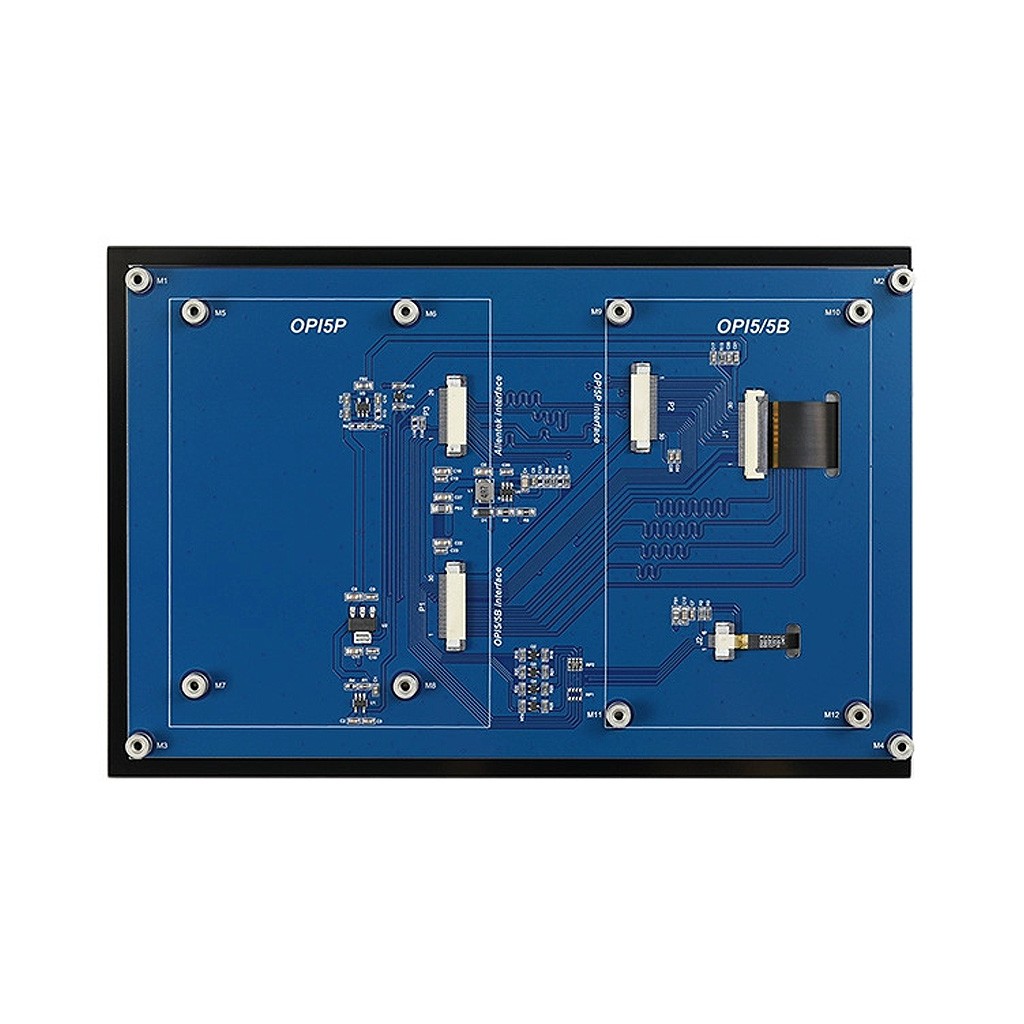

Таблица распределения выводов коммуникационных коннекторов WKS80HD001-WCT
| Коннектор 26pin (Alientek RV1126 AI) | Коннектор 30pin (Orange Pi 5) | ||||||
| 1 | 5V | 14 | MIPI-CLKN | 1 | GND | 16 | GND |
| 2 | 5V | 15 | GND | 2 | MIPI_D0N | 17 | NC |
| 3 | TP_INT | 16 | MIPI_D0P | 3 | MIPI_D0P | 18 | NC |
| 4 | TP_SCL | 17 | MIPI_D0N | 4 | GND | 19 | NC |
| 5 | TP_SDA | 18 | GND | 5 | MIPI_D1N | 20 | LCD_RST |
| 6 | TP_RST | 19 | MIPI_D2P | 6 | MIPI_D1P | 21 | LCD_ID |
| 7 | BL_CTR | 20 | MIPI_D2N | 7 | GND | 22 | BL_CTR |
| 8 | LCD_ID | 21 | GND | 8 | MIPI_CLKN | 23 | TP_SCL |
| 9 | GND | 22 | MIPI_D3P | 9 | MIPI_CLKP | 24 | TP_SDA |
| 10 | MIPI_D1P | 23 | MIPI_D3N | 10 | GND | 25 | TP_INT |
| 11 | MIPI_D1N | 24 | GND | 11 | MIPI_D2N | 26 | TP_RST |
| 12 | GND | 25 | LCD_RST | 12 | MIPI_D2P | 27 | GND |
| 13 | MIPI_CLKP | 26 | GND | 13 | GND | 28 | 5V |
| / | / | 14 | MIPI_D3N | 29 | 5V | ||
| / | / | 15 | MIPI_D3P | 30 | 5V | ||

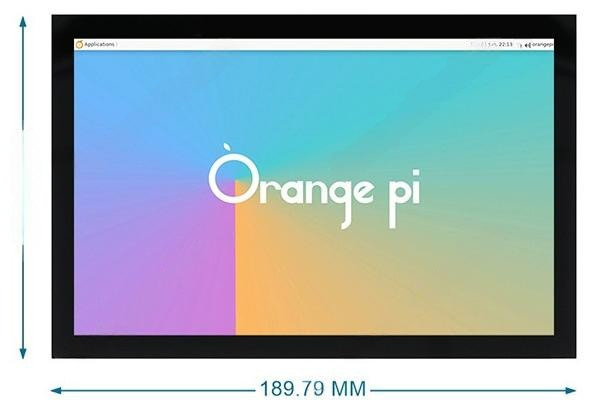

Физические размеры, мм
Программное обеспечение
------------------
СЕЕД16443:7680
Доставка может производиться различными по Вашему выбору способами. Это и самовывоз, и курьерские службы по г. Москве, и транспортные компании по России. Также мы можем выслать этот товар Почтой России. Если размеры, вес товара Дисплей 8 800*1280 IPS TFT LCD+сенсор, интерфейс MIPI DSI-4 30pin OPi 5/5B/5P, WKS80HD001-WCT или соображения удароустойчивости находятся в разрешённых Почтой России пределах.
