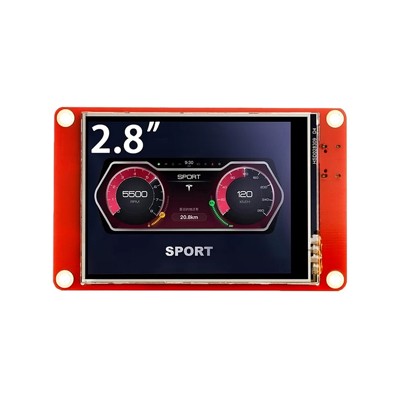

Модуль CROWPANEL 2.8"-HMI-ESP32 с 2.8-дюймовым ярким цветным сенсорным экраном и встроенным 32-разрядным программируемым микроконтроллером ESP32 позволяет создавать простые и вместе с тем уникальные приложения человеко-машинного интерфейса (ЧМИ) с графическим интерфейсом для домашних устройств электроники, для промышленных приборов или сельскохозяйственного оборудования. Разработка приложений для дисплея CROWPANEL ESP32 не ограничивается каким-либо одиночным специализированным фреймворком, как это часто принято среди конкурентной продукции, и одинаково доступна в программном окружении Espressif ESP-IDF, Arduino IDE, PlatforIO или SquareLine Studio. Код для экранного модуля с одинаковой эффективностью создаётся на языках программирования С/С++, Arduino, Python или Micropython. Модуль полноценно работает с лёгкой и универсальной, открытой графической библиотекой LVGL. Компанией Elecrow для дисплея с экраном 2.8" разработан и выпускается стильный акриловый корпус, придающий конструкции красивый внешний вид, и одновременно защищающий от повреждений.

Мощный 2-ядерный процессор ESP-WROOM-32, взятый в основу схемотехники экранного модуля, способен выполнять вычисления с частотой от 80МГц до 240МГц, и обладает возможностью подключения к сетям WiFi / Bluetooth. Производительности контроллера ESP32 достаточно для реализации проектов ЧМИ любой сложности, статических или динамических, с отрисовкой на экране 240*320 графических точек следующих элементов интерфейса: окон, списков и меню, кнопок и ползунков, а также других элементов. В том числе поддерживается воспроизведение файлов видео или аудио. Имеются слот карт MicroSD для хранения пользовательских данных и встроенный аудио усилитель с выходом на наушники или динамик для звукового сопровождения каких-нибудь событий внутри ЧМИ-приложения. Модель CROWPANEL BASIC ESP32-RTP-2.8 оснащена 3 портами для датчиков, сенсоров и других модулей с интерфейсом подключения формата Crowtail. По одному представлены порты для внешнего модуля Crowtail с обозначением буквой D, для модулей Crowtail с последовательной шиной передачи данных IIC/I2C и UART. Порт BAT с возможностью подключения литиевого аккумулятора 3.7В Li-Ion/Li-Pol и функцией заряда батареи обеспечивает 2.8-дюймовому экрану абсолютную автономность. В стационарном режиме, экран CROWPANEL BASIC 2.8-ESP32-HMI функционирует от напряжения 5В постоянного тока через разъём USB Type-C, расходует в максимуме до 2А.

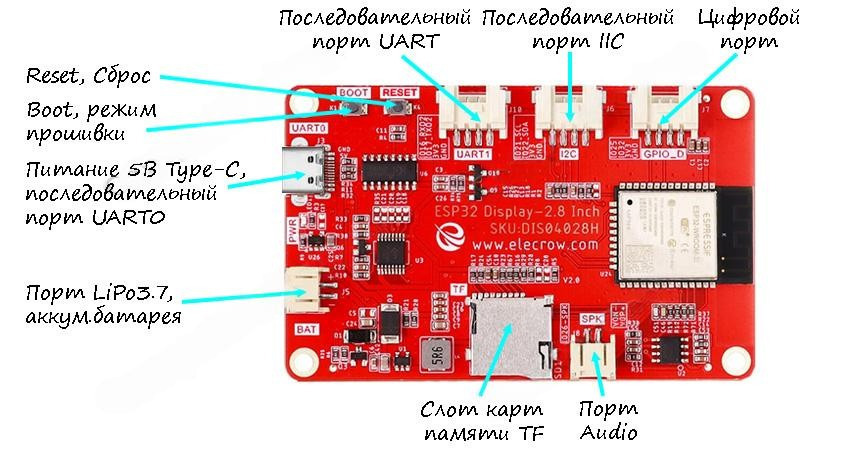

Интерфейсы модуля CROWPANEL BASIC 2.8" HMI ESP32 TFT LCD

Порты Crowtail, функциональное назначение выводов

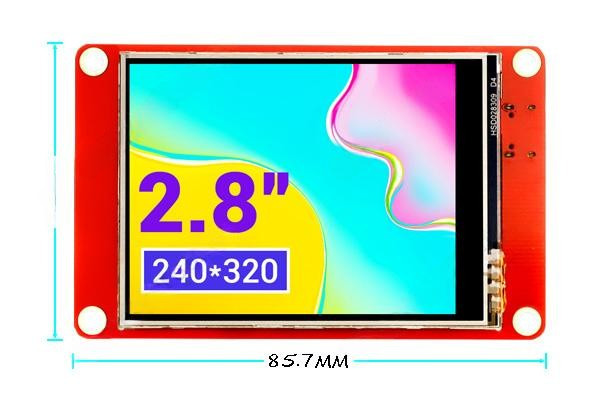

Физические размеры, мм

Программное обеспечение

1. Демонстрационные примеры кода для Arduino IDE;
2. Демонстрационные примеры кода для PlatformIO;
3. Демонстрационные примеры кода для ESP-IDF;
4. Демонстрационные примеры кода на MicroPython;
5. Библиотеки Arduino и демо для LVGL;
6. Открытая графическая библиотека LVGL;
7. SquareLine Studio среда разработки графического интерфейса ЧМИ;

Документация

1. Руководство пользователя, общее для моделей с 2.4"-7.0" экраном;
2. Справочник разработчика для 2.8-дюймовой модели CROWPANEL HMI ESP32;
3. Справочник к библиотеке LVGL;
4. Спецификация контроллера ESP32-WROOM-32-N4;
5. Спецификация ЖК-экрана 2.8" CROWPANEL BASIC HMI ESP32;
6. Механические чертежи и принципиальная схема 2.8" ESP32 HMI Display;
