Электронный конструктор «Схемотехника и электроника на базе микрокомпьютера Raspberry Pi 4 Model B 4Gb» КТPУ 32.99.53.130-00000114

Обратите внимание на близкий по назначению товар: Электронный конструктор «Схемотехника и электроника» КТPУ 32.99.53.130-00000032 Электронный конструктор «Лаборатория электроники и программирования для Arduino UNO R4 WiFi» КТРУ 32.99.53.130-00000345



Конструктор соответствует критериям участия в государственных закупках под КТРУ 32.99.53.130-00000114 "Конструктор схемотехника и электроника (профессиональный набор) для изучения основ электроники"

Рекомендуется к применению в общеобразовательных и специальных учебных заведениях.

Данный набор электронных модулей, предназначен для изучения аналоговой и цифровой электроники на начальном уровне, проектирования простых электронных устройств и программирования на языках JavaScript, Python, Scratch, C++.

Набор укомплектован книгой «Arduino UNO и Raspberry Pi 4: от схемотехники к интернету вещей» [автор: Макаров С.Л.] (ISBN: 978-5-93700-272-3), которая предназначена для изучения контроллеров Arduino Uno, Raspberry Pi 3 и Raspberry Pi 4.

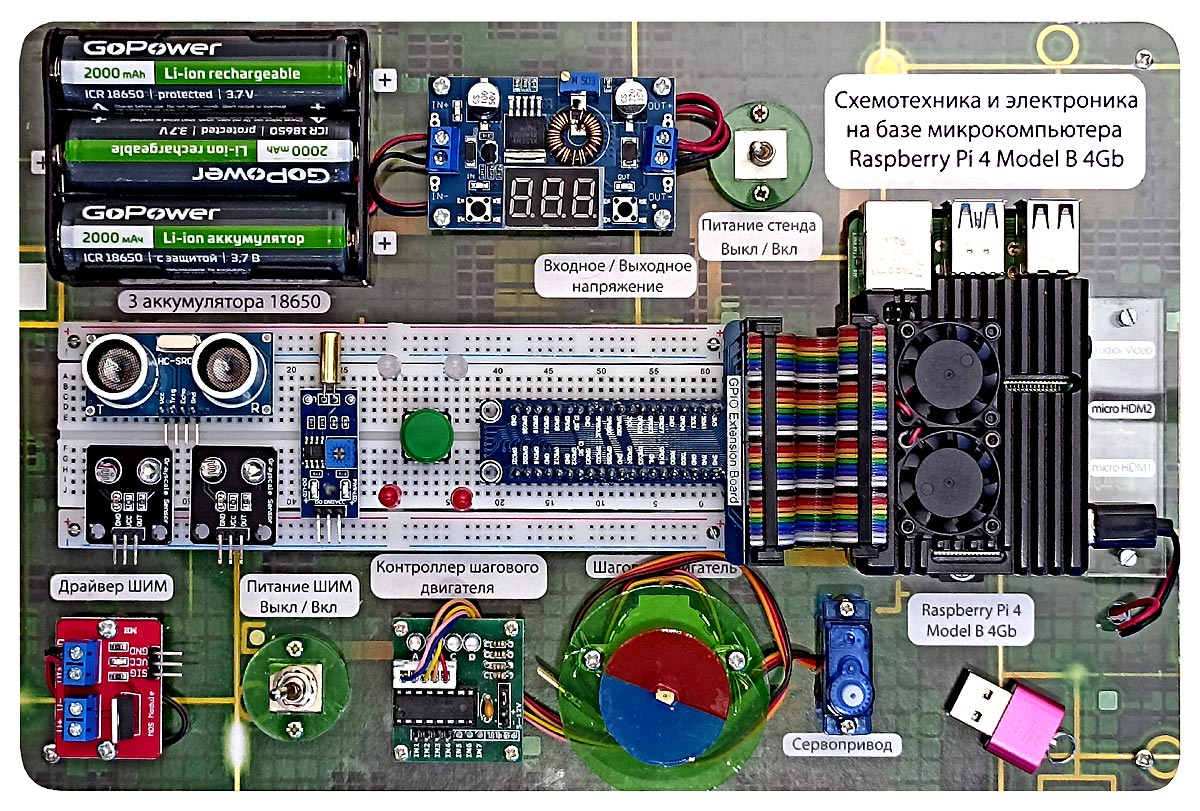

Конструктивно, представляет собой автономный учебный стенд из акриловых пластин, с набором установленных электронных модулей, и ресурсный набор.

На стенде установлена автономная система питания, состоящая из:
• Батарейного отсека (холдера);

• Трёх литиевых аккумуляторов типоразмера 18650;

• Двух выключателей питания (одного общего и одного для выключения ШИМ-драйвера светодиодной ленты);

• Стабилизатора напряжения для питания (выставлен на выходное напряжение DC 5 Вольт с максимальным током нагрузки 5 Ампер). Кнопки на стабилизаторе позволяют переключать встроенный вольтметр между отображением входного и выходного напряжения и выключать индикатор вольтметра, в целях экономии заряда аккумуляторов. Если входное напряжение опускается ниже 6 Вольт, то рекомендуется поставить аккумуляторы на зарядку!

• Кабеля питания контроллера с разъёмом USB Type-C(M);

• Кабеля питания ШИМ-драйвера светодиодной ленты.

На стенде предусмотрена макетная плата 1T2D (ВВ-102) для прототипирования без пайки.

В качестве контроллера, на стенде используется микрокомпьютер Raspberry Pi 4 Model B с оперативной памятью в 4 ГБ. Компьютер укомплентован системой активного охлаждения и платой расширения GPIO с кабелем-переходником, что упрощает совместное использование с макетной платой.


Так же на стенде установлены:

• 28BYJ-48 - Шаговый мотор на DC 5 Вольт с контроллером шаговых двинателей на микросхеме ULN2003;

• SG90 - Сервопривод;

• ШИМ-драйвер светодиодной ленты на транзисторе IRF520.

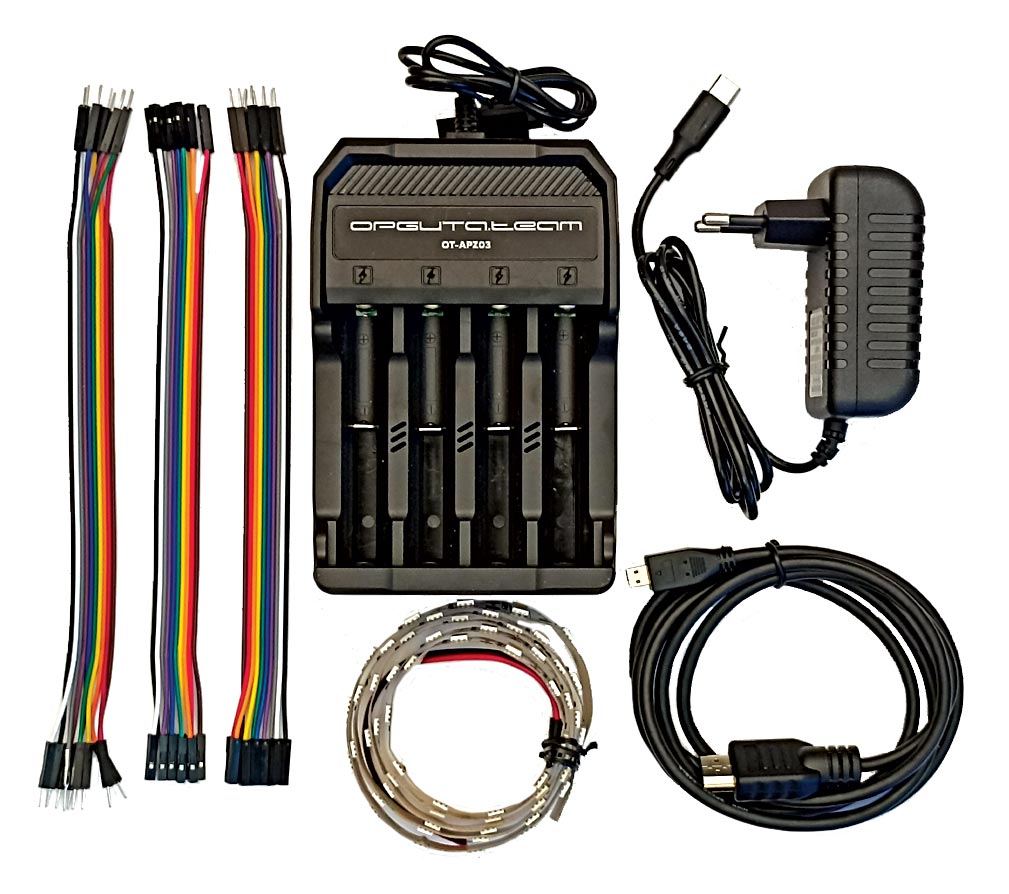

Всё остальное лежит в ресурсном наборе:

• Зарядное устройство для 4-х аккумуляторов 18650;

• HDMI кабель для подключения стенда к монитору;

• Блок питания 5V 3A с разъёмом Type-C;

• Карта памяти microSDHC 64GB с операционной системой микрокомпьютера;

• Картридер;

• Тактовая кнопка 12х12 с колпачком рандомного цвета;

• Датчик наклона;

• HC-SR04 - Ультразвуковой датчик расстояния;

• Датчик оттенков серого (2 штуки);

• Светодиод индикаторный 5 мм КРАСНЫЙ (2 штуки);

• Светодиод индикаторный 5 мм БЕЛЫЙ (2 штуки);

• Резистор постоянный 220 [Ом] (10 штук);

• Светодиодная лента БЕЛАЯ с питанием DC 5 Вольт (1 метр);

• Набор перемычек DUPONT20-20 MM для макетной платы. Аналог ТУТ;

• Набор перемычек DUPONT20-20 FM для макетной платы. Аналог ТУТ;

• Набор перемычек DUPONT20-20 FF для макетной платы. Аналог ТУТ;

• Набор аксессуаров для сервопривода на стенде;

• Липучка Велкро для крепления проводов (~30 см).

---

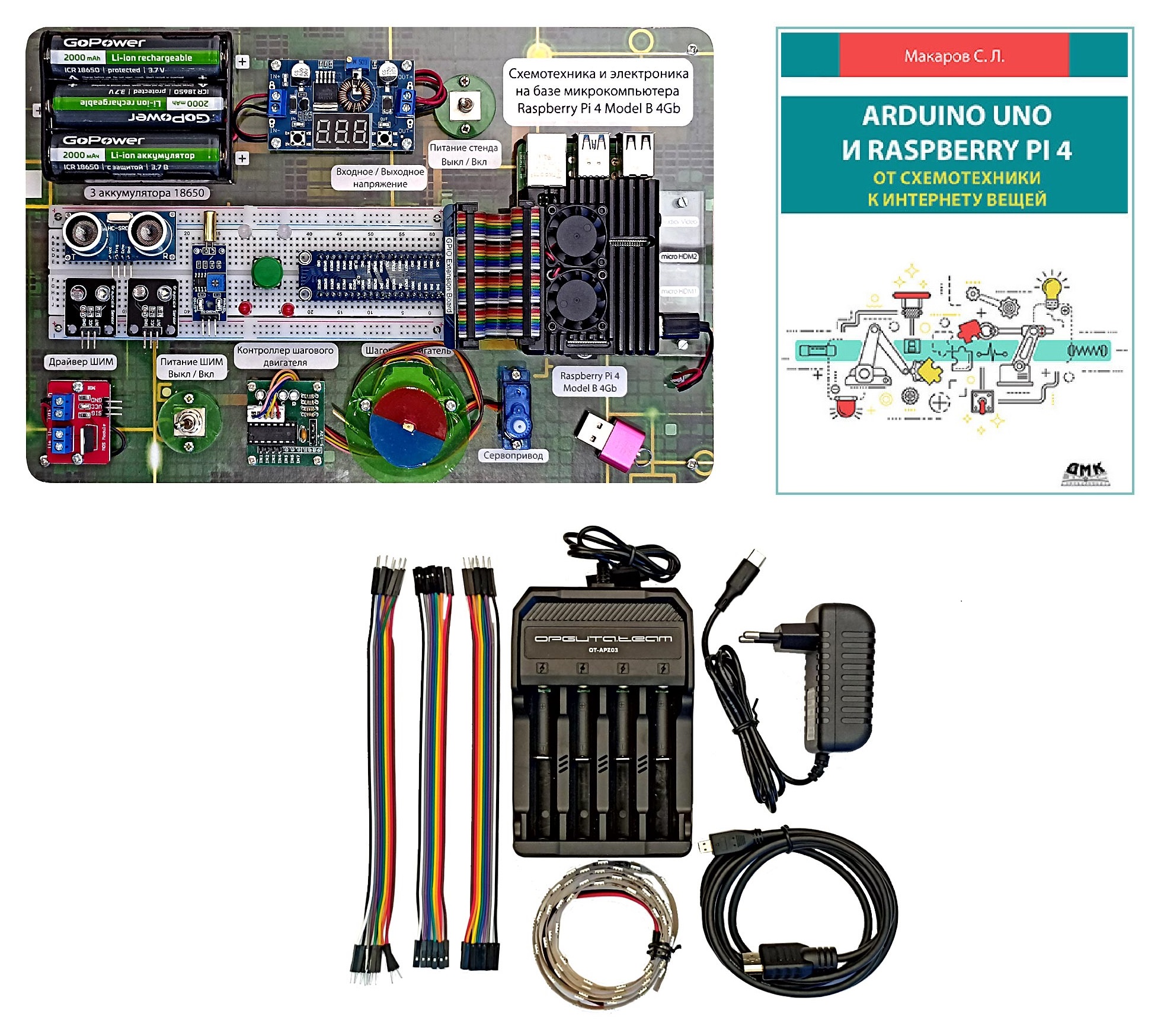

Сводная таблица всех компонентов конструктора:

Наименование компонента		Количество		Расположение
Акриловый стенд		1		В контейнере
Книга «Arduino UNO и Raspberry Pi 4: от схемотехники к интернету вещей»		1		В контейнере
Микрокомпьютер Raspberry Pi4		1		На стенде
Карта памяти с ОС микрокомпьютера		1		На стенде
Система охлаждения микрокомпьютера		1		На стенде
Система питания		1		На стенде
Литиевый аккумулятор 18650		3		На стенде
Макетная плата 1T2D		1		На стенде
Плата расширения GPIO с кабелем-переходником		1		На стенде
28BYJ-48 - Шаговый мотор с платой управления		1		На стенде
SG90 - Сервопривод		1		На стенде
ШИМ-драйвер светодиодной ленты		1		На стенде
Зарядное устройство для аккумуляторов		1		В ресурсном наборе
HDMI кабель		1		В ресурсном наборе
Набор перемычек DUPONT20-20 MM		1		В ресурсном наборе
Набор перемычек DUPONT20-20 FM		1		В ресурсном наборе
Набор перемычек DUPONT20-20 FF		1		В ресурсном наборе
Блок питания DC 5 В 3 A		1		В ресурсном наборе
Датчик наклона		1		В ресурсном наборе
Картридер		1		В ресурсном наборе
Датчик оттенков серого		2		В ресурсном наборе
Ультразвуковой датчик расстояния		1		В ресурсном наборе
Светодиодная лента белая 5 В		1 метр		В ресурсном наборе
Светодиод красный 5 мм		2		В ресурсном наборе
Светодиод белый 5 мм		2		В ресурсном наборе
Резистор постоянный 220 [Ом]		10		В ресурсном наборе
Тактовая кнопка 12х12 с толкателем		1		В ресурсном наборе
Набор аксессуаров для сервопривода		1		В ресурсном наборе
Липучка Велкро		0,3 метра		В ресурсном наборе




В любое наше изделие оперативно могут быть внесены изменения согласно Вашего ТЗ.
------------------
