Описание

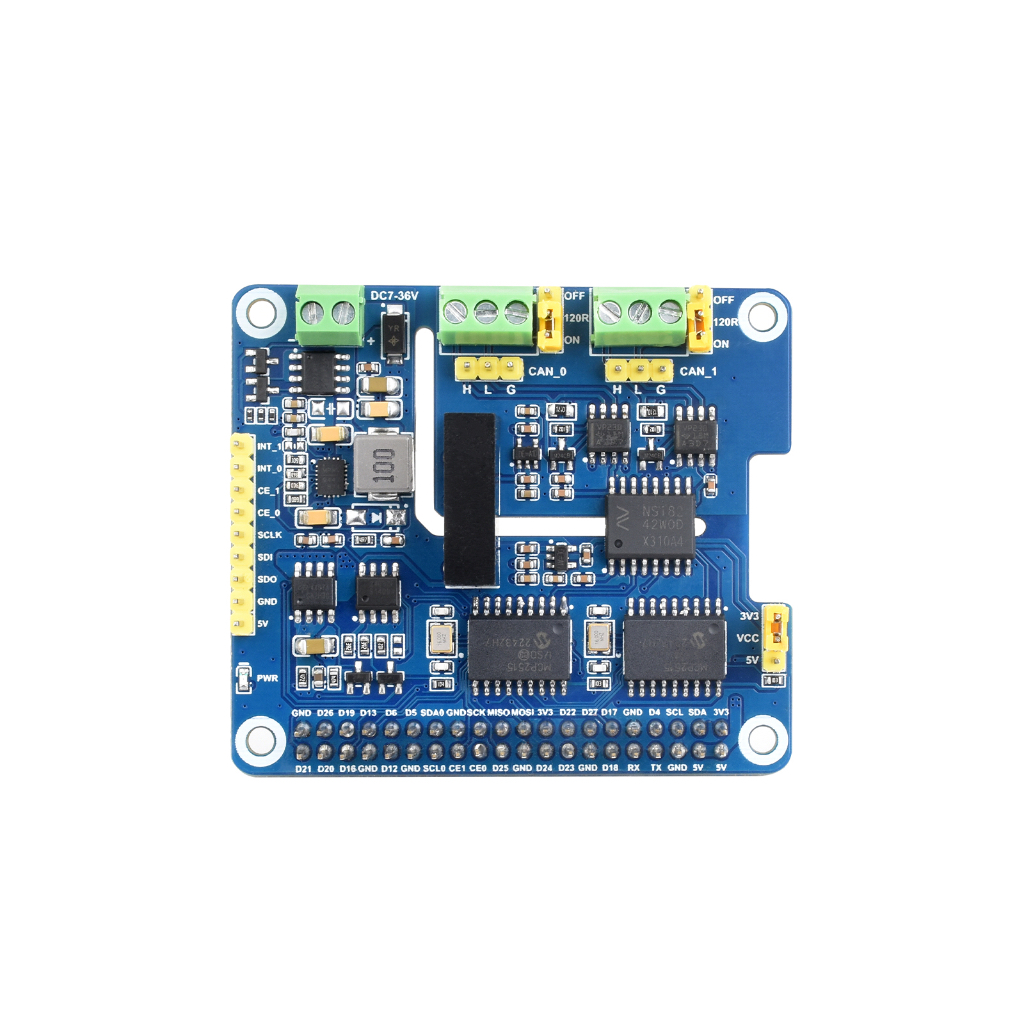

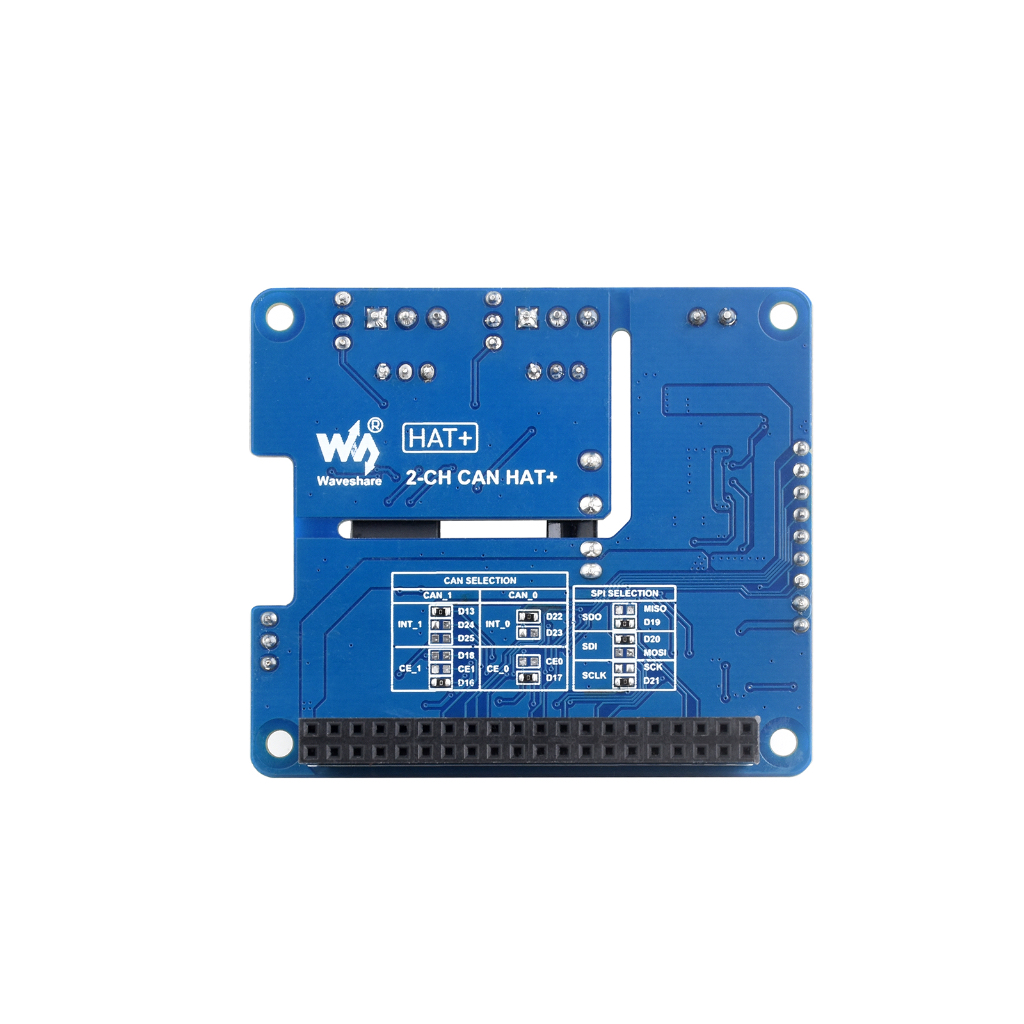

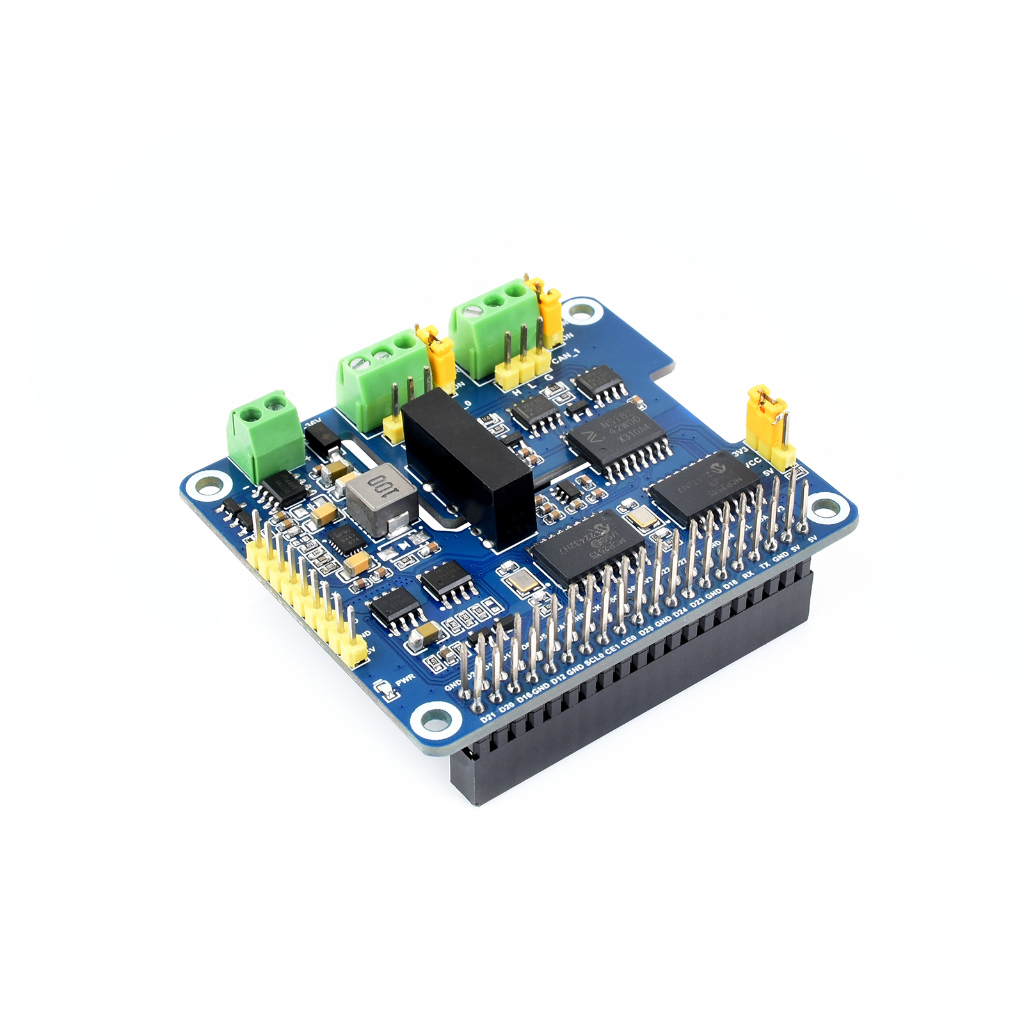

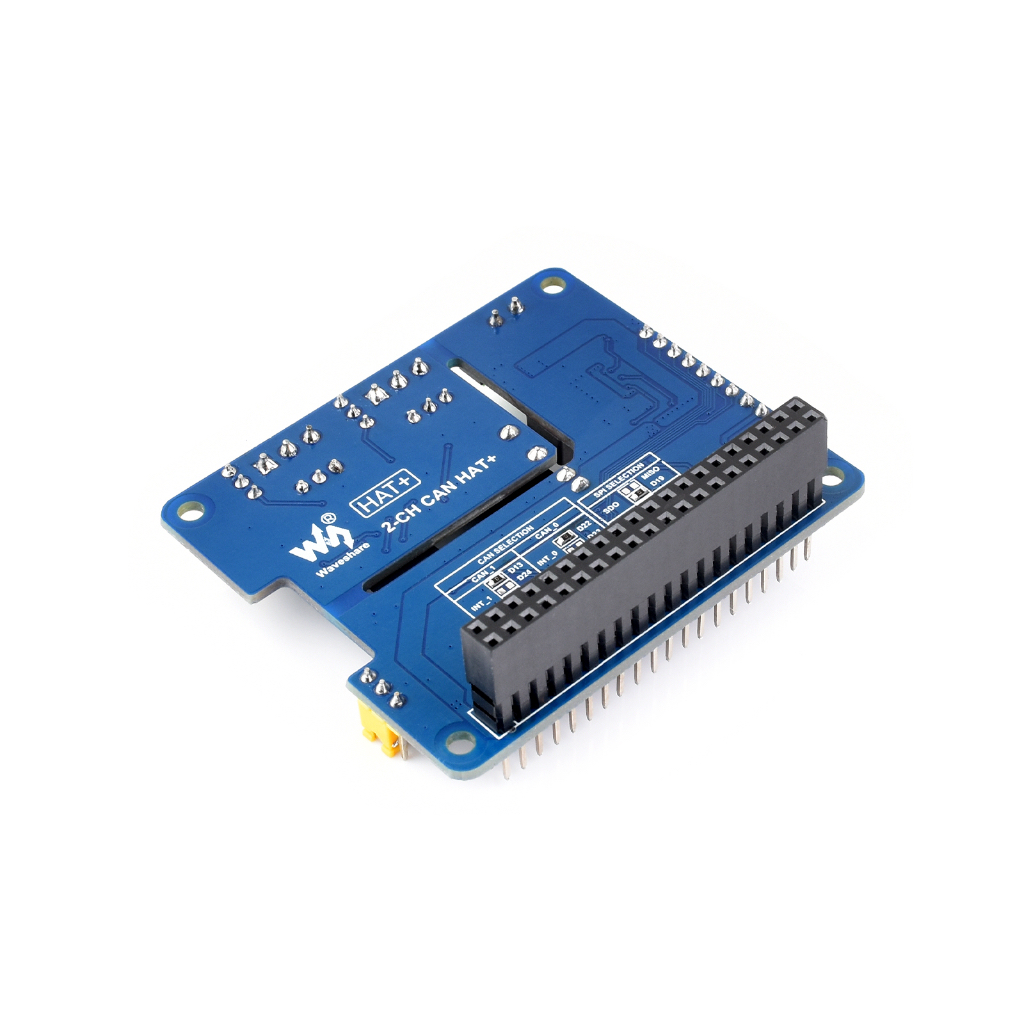

2-CH-CAN-HAT-Plus - двухканальная изолированная плата расширения CAN-шины Raspberry Pi, комбинированное решение на двух чипах, наращиваемое расширение, многоканальный интерфейс CAN, встроенные схемы защиты.

Вы все еще беспокоитесь, что в Raspberry Pi нет интерфейса CAN? Или вы хотите объединить и расширить более 2 изолированных интерфейсов шины CAN с защитой от помех? Тогда это расширение создано для Вас. Расширение поддерживает два интерфейса шины CAN с защитой изоляции, которые могут быть объединены с 2-канальной CAN HAT и 2-канальной CAN FD HAT и могут использоваться с несколькими расширениями CAN. 2-CH-CAN-HAT-Plus выполнен в стандартном дизайне HAT + и подходит для материнских плат серии Raspberry Pi, таких как Raspberry Pi 5/4/3 и Zero. На борту также есть множество схем защиты с электрической изоляцией, безопасной и надежной связью и поддержкой источника питания с широким диапазоном напряжений 7 ~ 36 В, которые могут быть применены в сценариях промышленного применения.

Основан на дизайне интерфейса Raspberry Pi 40PIN GPIO, подходит для материнских плат серии Raspberry Pi, Jetson Nano
Использует двухчиповое комбинированное решение MCP2515 и SN65HVD230, поддерживает 2-канальную связь по интерфейсу CAN
Встроенная изоляция источника питания может обеспечить стабильное напряжение изоляции, никакого дополнительного источника питания на клемме изоляции не требуется.
Встроенный цифровой изолирующий чип, обеспечивающий изоляцию сигнала, более безопасную связь, лучшую стабильность и более высокую устойчивость к помехам.
Встроенный источник питания внешнего терминала, поддерживает источник питания с широким напряжением 7 ~ 36 В, может питать Raspberry pi и плату расширения одновременно.
Встроенный SM24CANB (трубка подавления переходного напряжения), антистатическое и переходное пиковое напряжение.
Встроенная схема преобразования уровня, рабочий уровень 3,3 В / 5 В можно переключать через перемычку.
Встроенный оконечный резистор 120 ОМ, может быть включен установкой крышки перемычки.
Выводит интерфейсы управления SPI и I2C для облегчения доступа к другим основным платам управления.
Предоставляет полные руководства по вспомогательной информации (примеры программ на Raspberry Python и C, руководства пользователя и т.д.).

Характеристики:
CAN контроллер: MCP2515
Интерфейс: SPI
Питание: внешний разъем питания или Raspberry Pi
Напряжение питания: 7~36V DC
Напряжение логики: 3.3/5V
Размер: 65*56.5 мм
Вес: 42 г.

Комплектация:
2-CH-CAN-HAT-Plus - 1 шт
Стойка 16 мм - 5 шт
Винт - 5 шт
Гайка - 5 шт
