Обратите внимание! Одноплатный ПК Raspberry Pi CM4 не входит в комплектацию.

Технические характеристики

Число современных IT-систем, базирующихся на главных принципах граничных вычислений, продолжает неуклонно расти по всему земному шару. Этому процессу способствуют высокая конструктивная гибкость оборудования и универсальность методов управления, удобство его эксплуатации и актуальная популярность. Альтернативное решение для периферийных устройств на платформе Raspberry Pi, представленное в виде платы адаптера Waveshare CM4-to-CM3-Board, позволяет реализовать полную физическую совместимость для цифровых модулей семейства Compute Module 4-го поколения с 200-пиновым SODIMM-интерфейсом широко популярного модуля Compute Module 3. Быстрота и лёгкость интеграции RPi CM4 достигается наличием на плате адаптера двух соответствующих разъёмов подключения DF40C-100DS-0.4V.

Комплектация

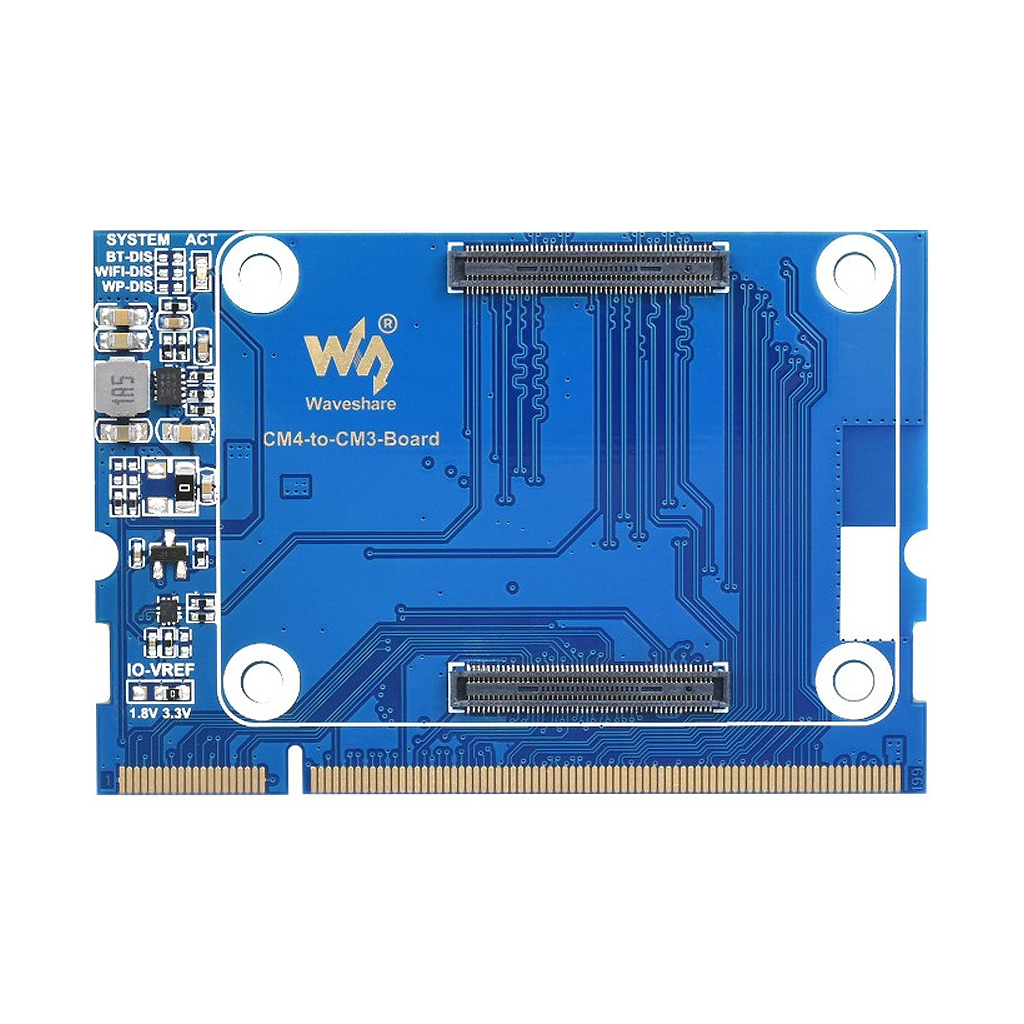

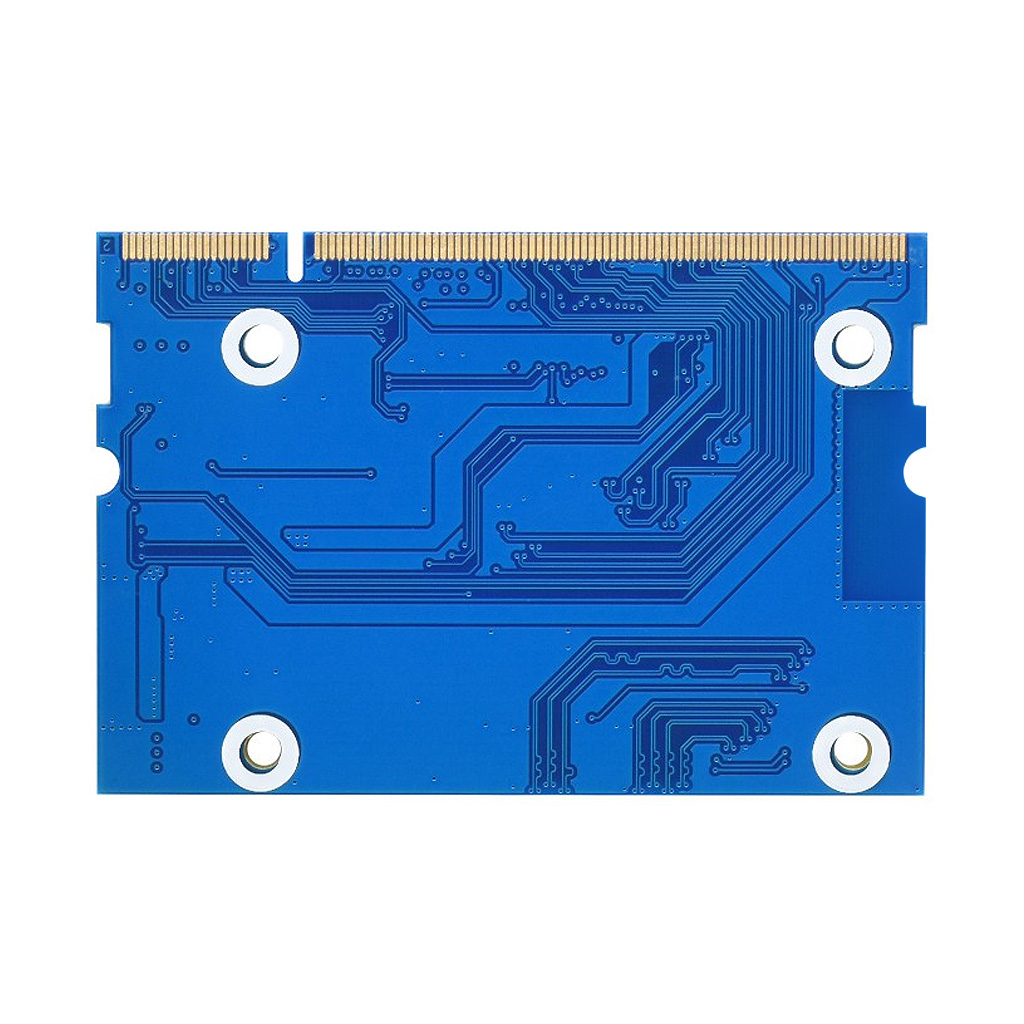

Интерфейсы платы адаптера CM4-to-CM3-Board Adapter

CM4-коннекторы используются для подключения модуля Raspberry Pi Compute Module 4. Интерфейс CM3 присоединяется к любой иной плате расширения с установленным ответным разъёмом СМ3. Селектор уровня логики позволяет задать уровень напряжения 1.8В или 3.3В (по умолчанию) для цифровых линий интерфейса СМ3. Светодиодный индикатор ACT обеспечивает визуальный мониторинг активности CM4. Переключатель напряжения питания предлагает на выбор возможность работы СМ4 напрямую от входного напряжения или от напряжения, прошедшего через встроенный импульсный 5-вольтовый стабилизатор MP12864. Расположенные в зоне SYSTEM перемычки отвечают за управление режимами WiFi/Bluetoot, ограничивают или открывают запись EEPROM.

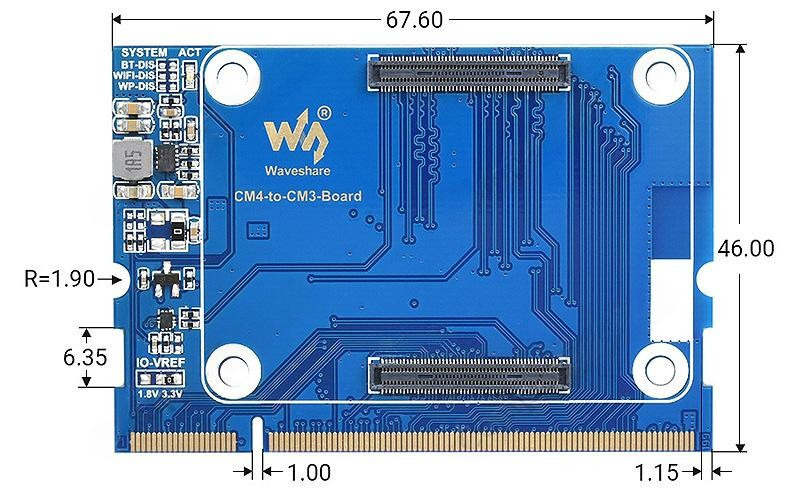

Физические размеры, мм

Документация

1. Электрическая принципиальная схема платы адаптера CM4-to-CM3-Board Adapter Waveshare (PDF);
