Обратите внимание! Одноплатный ПК Raspberry Pi Zero 2W не входит в комплектацию.

Технические характеристики

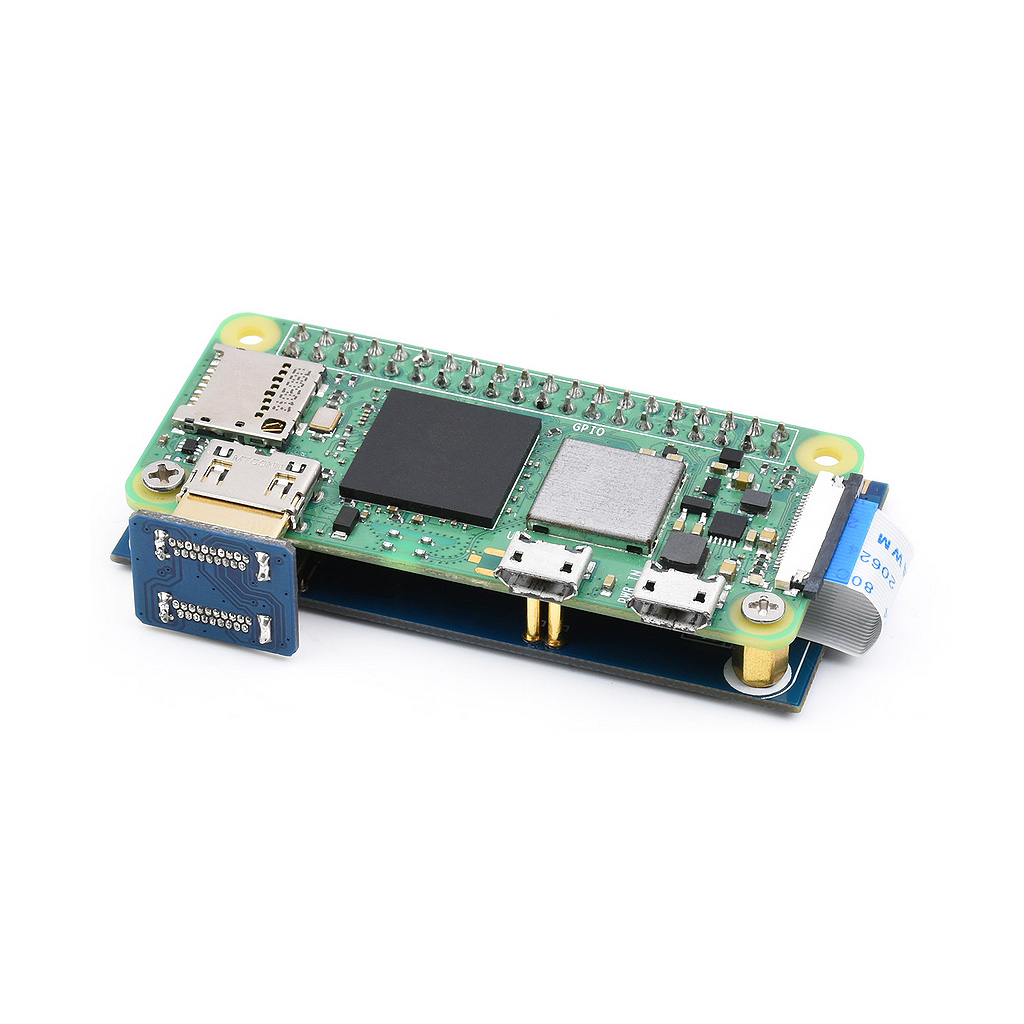

Число современных IT-систем, базирующихся на главных принципах граничных вычислений, продолжает неуклонно расти по всему земному шару. Этому процессу способствуют высокая конструктивная гибкость оборудования и универсальность методов его управления, удобство эксплуатации и актуальная популярность. Альтернативное решение для периферийных устройств на платформе Raspberry Pi, представленное в виде платы адаптера Zero-to-CM3, позволяет реализовать полную совместимость для цифровых модулей семейства Raspberry Pi Zero 2-го поколения с 200-пиновым SODIMM-интерфейсом широко популярного модуля Compute Module 3. Быстрота и лёгкость интеграции RPi Zero достигается наличием на плате адаптера набора соответствующих портов и разъёмов подключения, а также расставленными в нужных местах подпружиненными контактами "PoGo pin". Плата адаптера Zero-to-CM3-Adapter не поддерживает все модули Raspbery Pi Zero, вышедших ранее модели RPi Zero 2W. Последняя отличается возможностью беспроводной коммутации в сетях WiFi и Bluetooth. Комплектуется адаптер Waveshare Zero-to-CM3-Adapter необходимыми переходниками и монтажным крепежом.

Комплектация

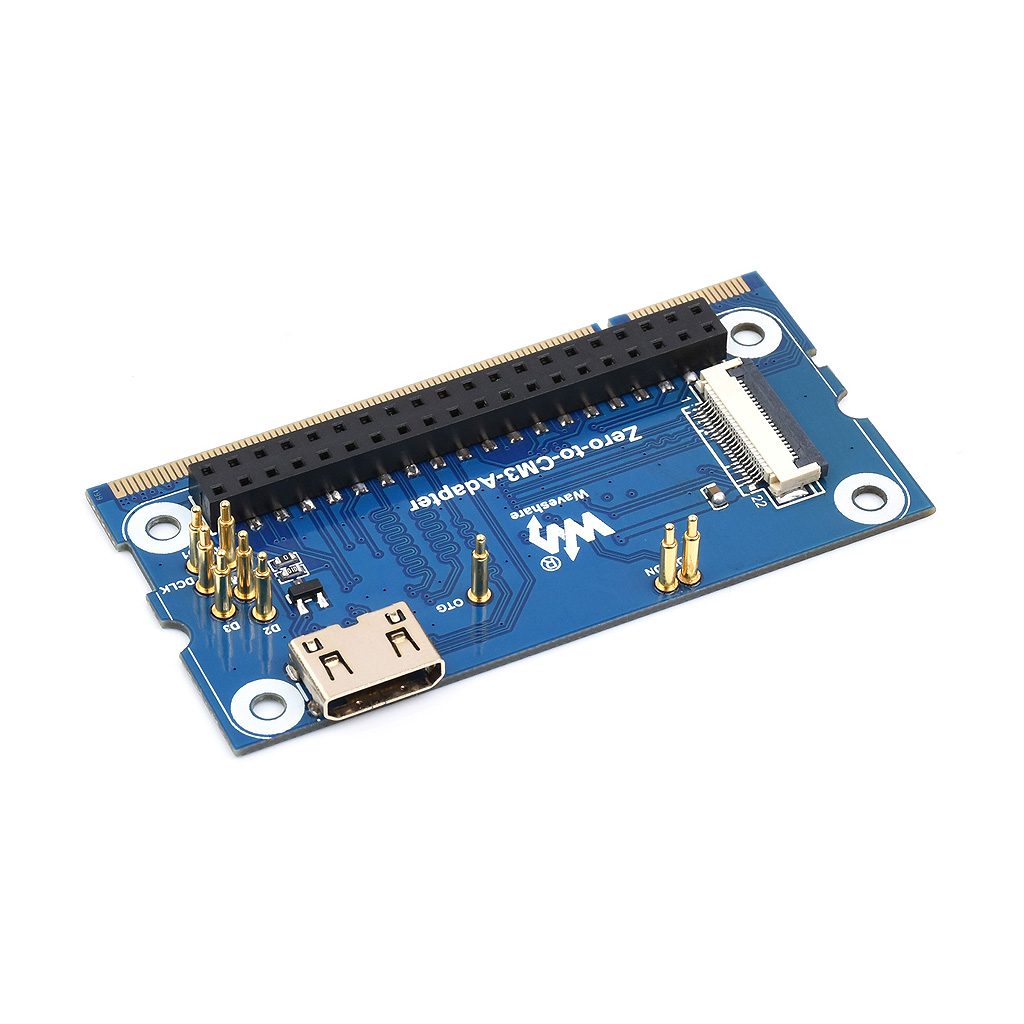

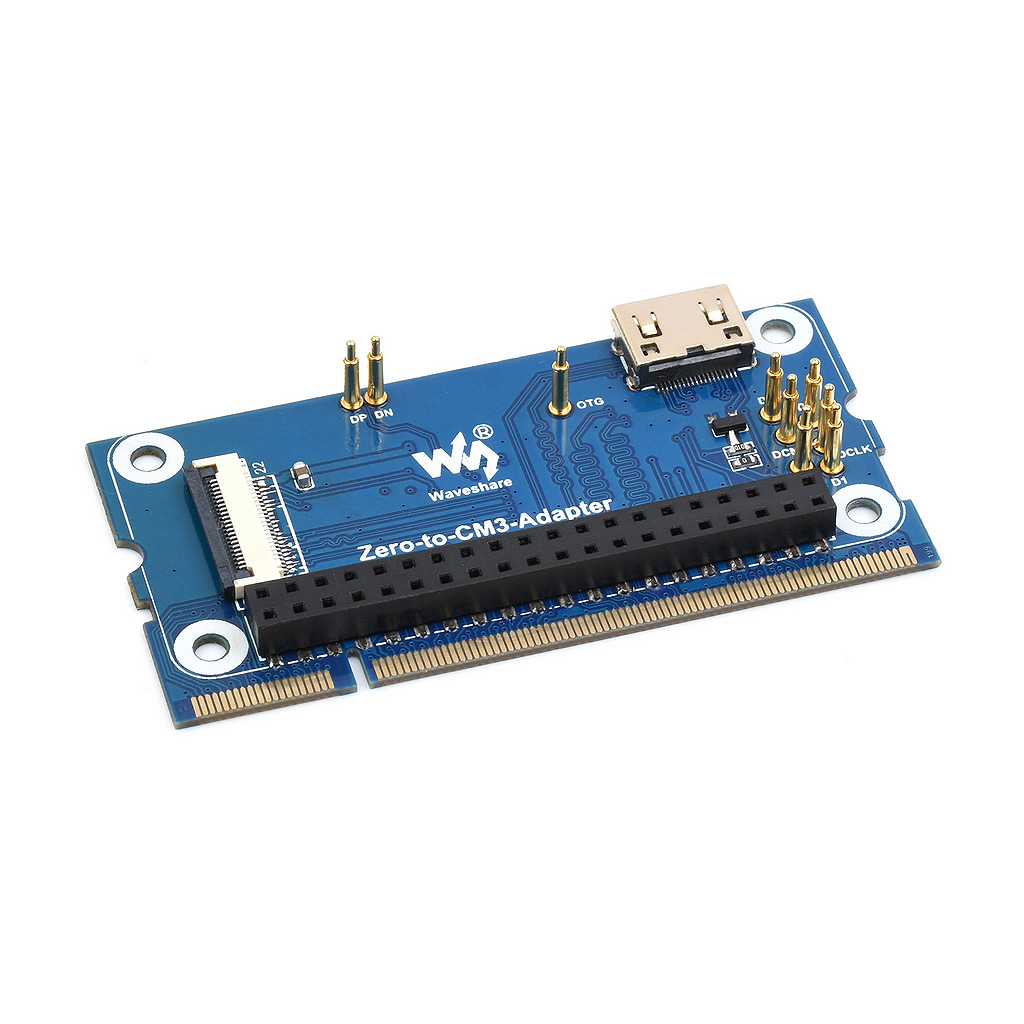

Интерфейсы платы адаптера Zero-to-CM3-Adapter

Интерфейс камеры используется для присоединения к CSI-порту камеры Zero 2W. Подпружиненные Pogo-контакты применяются для создания каналов передачи информационных сигналов по линиям USB и MicroSD для Raspberry Pi Zero 2W. Разъём MINI HDMI платы адаптера объединяется с ответным разъёмом Mini HDMI модуля Raspberry Pi Zero 2W входящим в комплектацию переходником. Подключение коннектора GPIO через припаянные к Raspberry Pi Zero 2W контакты обеспечивает доступ к портам GPIO0~27 микроконтроллера.

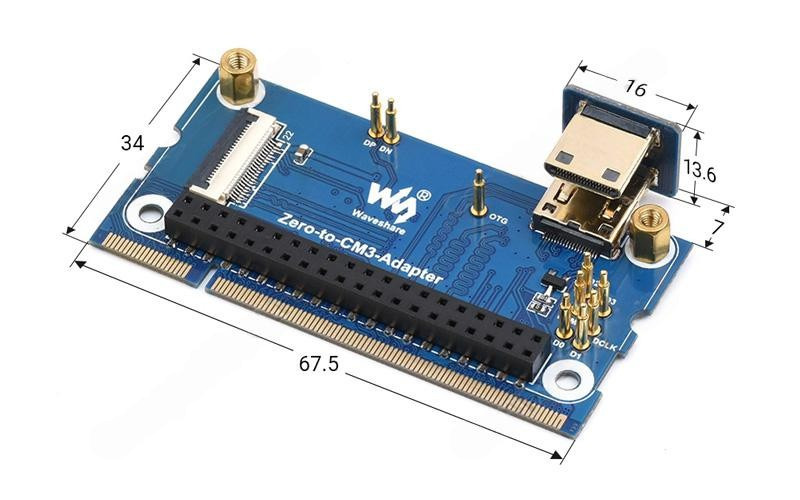

Физические размеры, мм

Документация

1. Электрическая принципиальная схема платы адаптера Zero-to-CM3-Adapter Waveshare (PDF);
