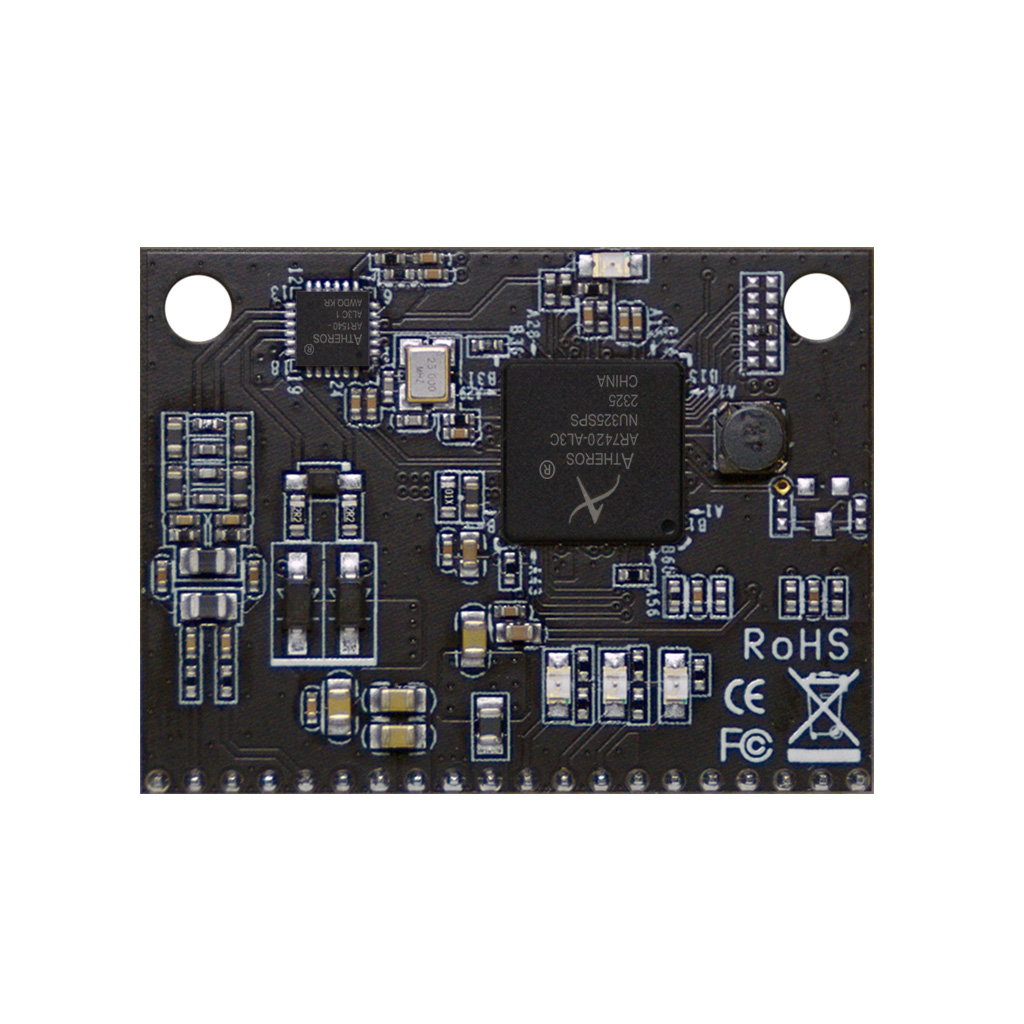

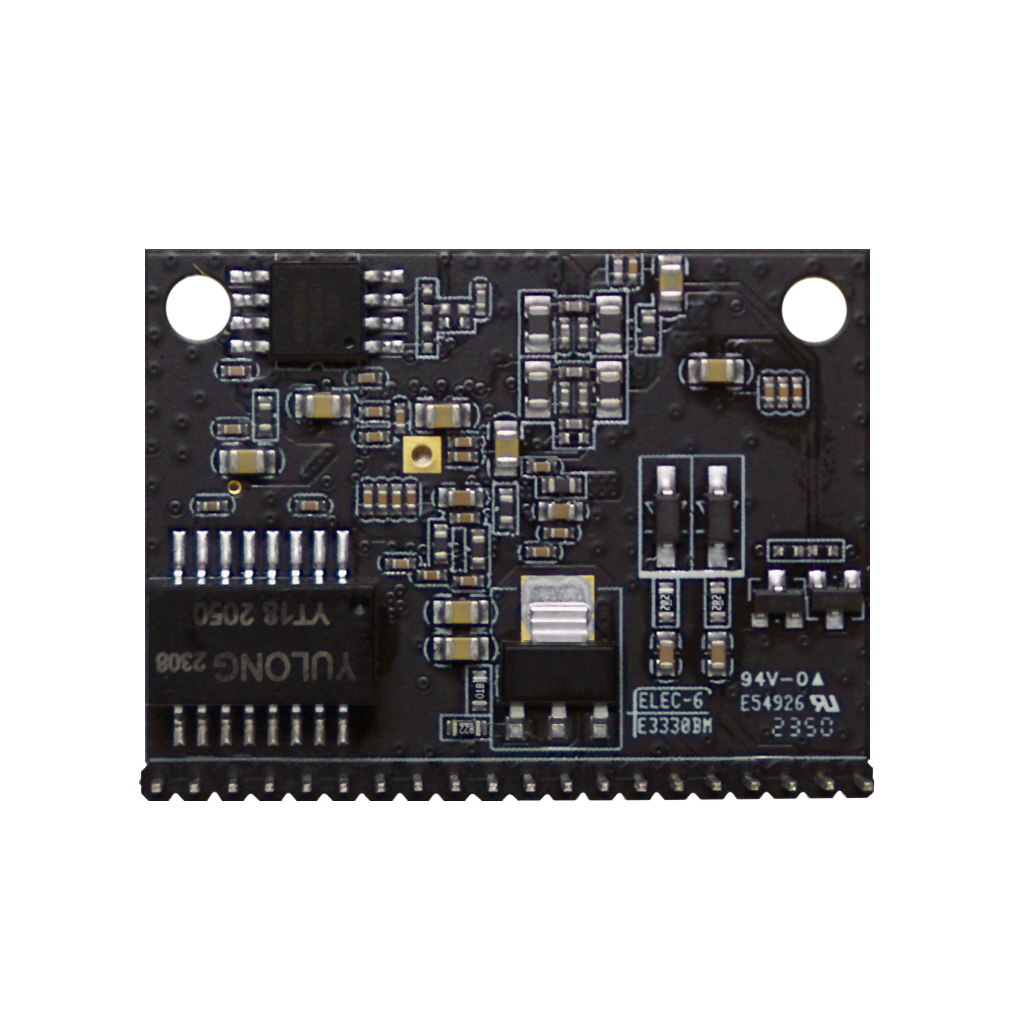

RAK WisLink WisLink LX200V30 Модуль коммуникации по электросетевым проводам
Код товара: CTTL16459
 |
|
|
Описание
Модуль коммуникации по электросетевым проводам (PLC, сокр. от англ. Power-line Communcation) RAK Wizlink LX200V30 — устройство нового способа передачи IPTV/HDTV или других аудио и видео сигналов, применяющее современные технологии цифровой модуляции OFDM - мультиплексирование с ортогональным разделением частот. Модуль основан на чипе Qualcomm QCA7420 - MAC/PHY приёмопередатчике со встроенным АЦП/ЦАП и интерфейсом MII. Трансивер RAK Wizlink LX200V30 соответствует стандартам IEEE 1901 и HomePlug AV. RAK Wizlink LX200V30 работает в диапазоне частот 2-68МГц и поддерживает 128-разрядное шифрование данных. Максимальная скорость трансляции по электропроводам может достигать 500 Мбит/с. Модуль имеет 20-контактный интерфейс и легко интегрируется в любое совместимое оборудование. LX200V30 может использоваться в широком спектре приложений для организации промышленных гибридных сетей, в автомобилестроении и в умных домашних системах, в системах видеонаблюдения и в медицинском оборудовании.
Технические характеристики
Описание функций 20-контактного коннектора LX200V30
| № | Имя | Назначение | № | Имя | Назначение |
| 1 | NC1 | Нет подключения | 11 | PWR | Индикатор питания |
| 2 | TR1- | Исходящий минусовой сигнал кручёной пары/коаксиала | 12 | ETH | Индикатор ACT сетевой активности порта RJ45 |
| 3 | NC2 | Нет подключения | 13 | PLC | Индикатор траснляции сигнала |
| 4 | NC3 | Нет подключения | 14 | RST | Перезагрузка |
| 5 | TR1+ | Входящий плюсовой сигнал кручёной пары/коаксиала | 15 | ETX+ | Плюсовая линия дифференциального передатчика Ethernet |
| 6 | NC4 | Нет подключения | 16 | ETX- | Минусовая линия дифференциального передатчика Ethernet |
| 7 | GND | Общий, заземление | 17 | ERX+ | Плюсовая линия дифференциального приёмника Ethernet |
| 8 | 12VIN | Напряжение питания +12В | 18 | ERX- | Минусовая линия дифференциального приёмника Ethernet |
| 9 | GND | Общий, заземление | 19 | NC5 | Нет подключения |
| 10 | 3.3VIN | Напряжение питания +3.3В | 20 | NC6 | Нет подключения |
Программное обеспечение
Документация
- Чертежи печатной платы LX200V30 (PDF);
- Сертификация LX200V30 (PDF);
- Вопросы и ответы пользователей LX200V30 (англ.PDF);
------------------
