Микрокомпьютер Orange Pi 3B 4GB

Код товара: CTTL16523

Описание

На протяжении длительного времени, платформа Orange Pi успешно конкурирует с аналогичными рыночными предложениями благодаря сбалансированному сочетанию цены и производительности. Одноплатный миниПК Orange Pi 3В — отличное и недорогое решение как для начинающих разработчиков, так и для опытных производителей множества проектов современной микроэлектроники. Orange Pi производится только из качественных компонентов, гарантирующих ей долгий срок службы. Платформа Orange Pi придерживается принципов полной открытости исходных ресурсов, доступных для изучения всем желающим. Она способна функционировать под управлением официального или стороннего программного обеспечения, а также имеет внушительный набор библиотек открытого исходного кода для разработки поддерживаемого ПО.

Модель компьютера Orange Pi 3B основана на высокопроизводительном 64-разрядном 4-ядерном процессоре Rockchip RK3566 с тактовой частотой до 1.8ГГц. Она обладает расширенным набором скоростных периферийных и промышленных интерфейсов, обеспечивающих возможность полной и быстрой интеграции в любые существующие или разрабатывающиеся электронные приложения. Новейшая версия v2.1 отличается переработанной схемой питания и косметическим редизайном платы с добавлением физического порта PCIe2.0 M.2 M-Key для твердотельных SSD-накопителей SATA3 или NVME. Плата комплектуется чипом ОЗУ до 8ГБ, чипом SPI-памяти для загрузчика, USB-контроллером с портами USB2.0 и USB3.0, контроллером проводной сети Ethernet 1GB, разъёмом AUX 3.5мм для микрофона и наушников, HDMI-портом v2.0 выводом изображения до 4К и портом питания формата USB Type-C.

Orange Pi 3B содержит порты DSI и eDP для подключения внешних дисплеев, совместимых с другими платформами Raspberry Pi, NVidia Jetson и т.д. Одна камера CSI Camera может быть установлена в соответствующий 2-полосный порт. Отдельно от всего на лицевой стороне платы Orange Pi 3B разведены коннекторы батареи часов реального времени  (RTC) и вентилятора охлаждения (FAN). Беспроводная связь Wi-Fi 5 и Bluetooth реализована в чипе AP6256 со съёмной ipex-антенной. Все выводы 40-контактного коннектора c интерфейсами последовательной связи UART, I2C, SPI и PWM обозначены подсказывающей расцветкой. Слот карты microSD используется для первичной загрузки ОС, после чего она может быть перенесена на отдельно приобретаемый модуль памяти eMMC. Весит Orange Pi 3B немногим больше 50 грамм и свободно умещается на одной ладони.

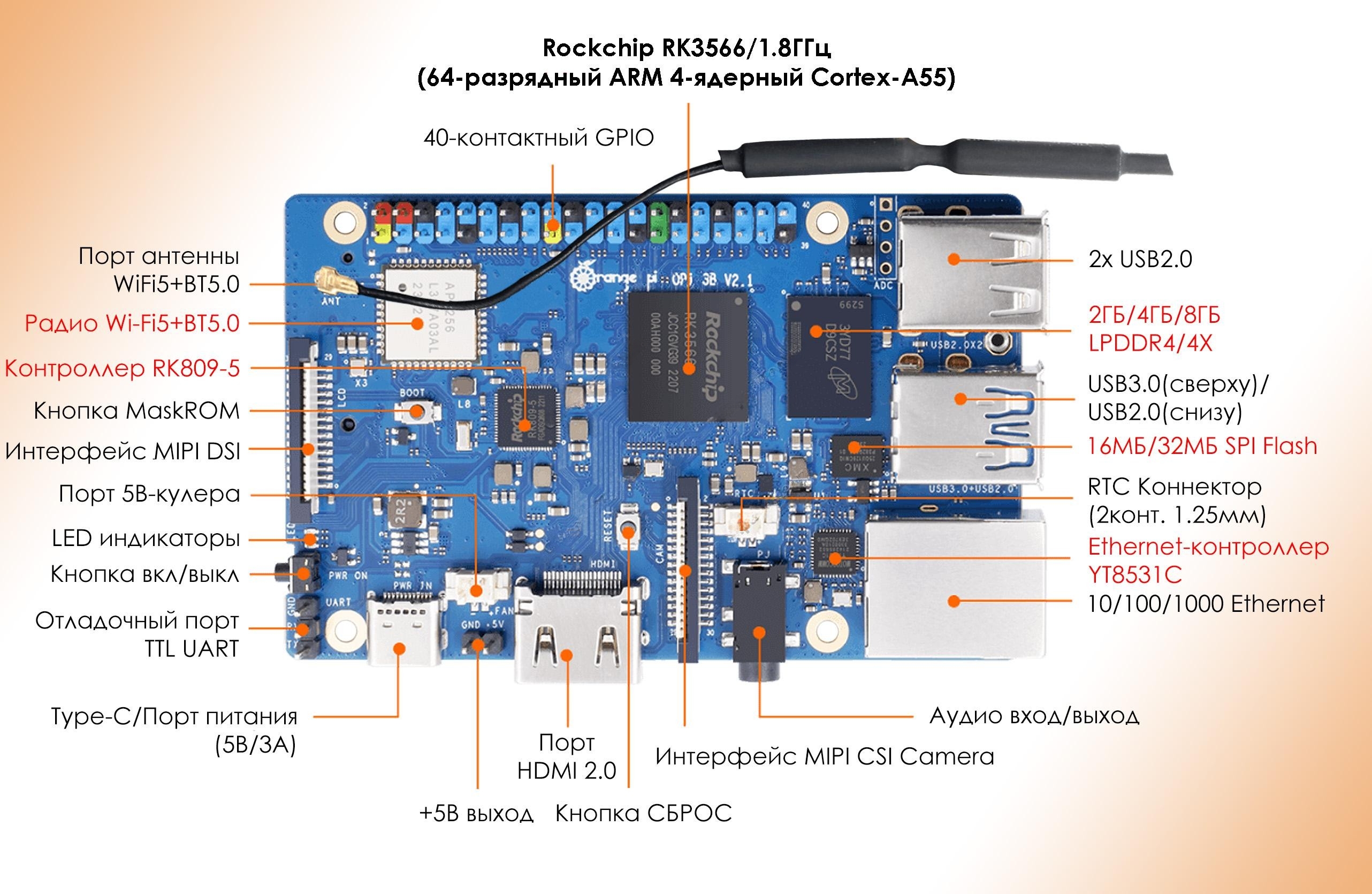

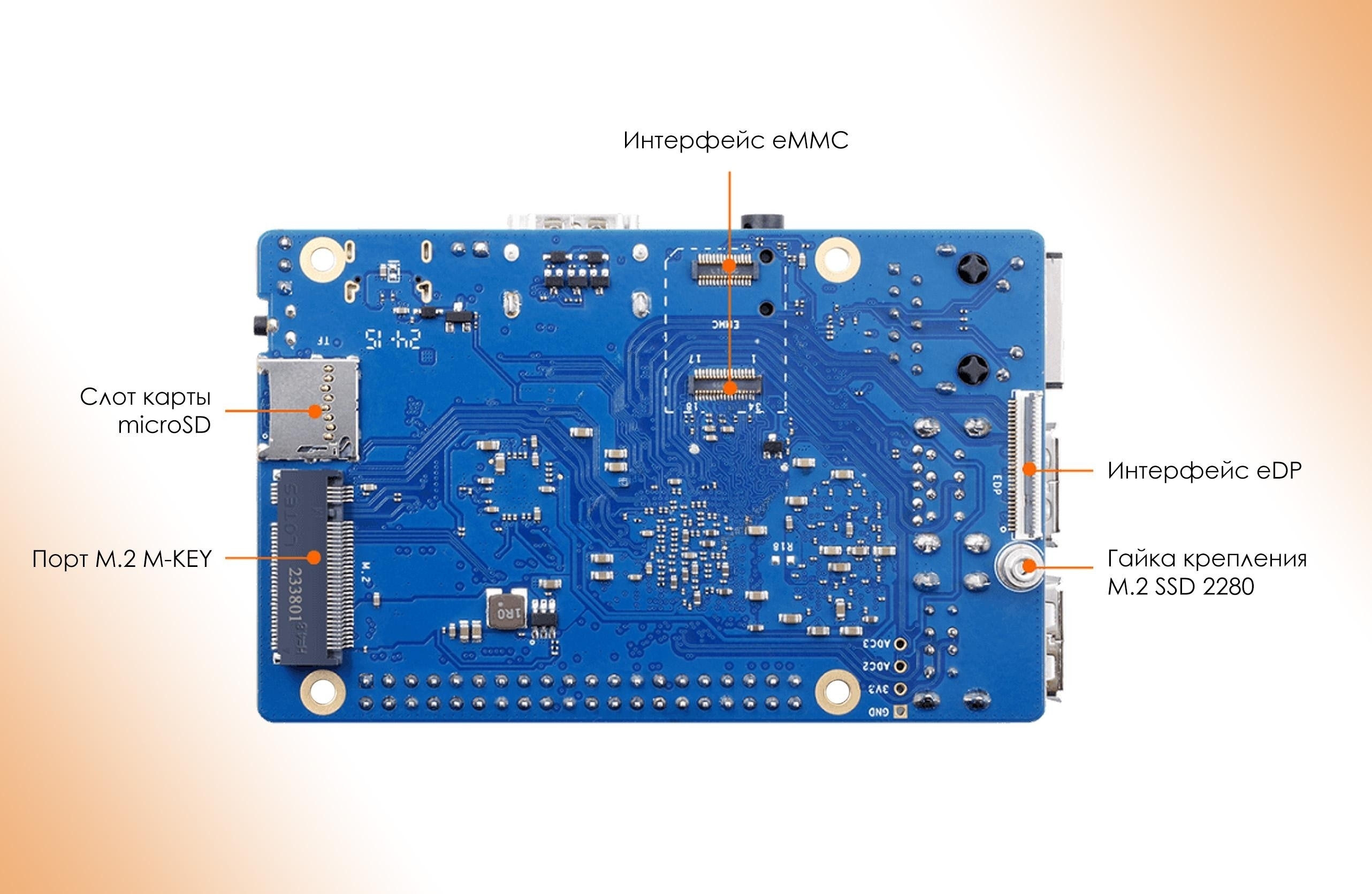

Компоненты и интерфейсы Orange Pi 3B

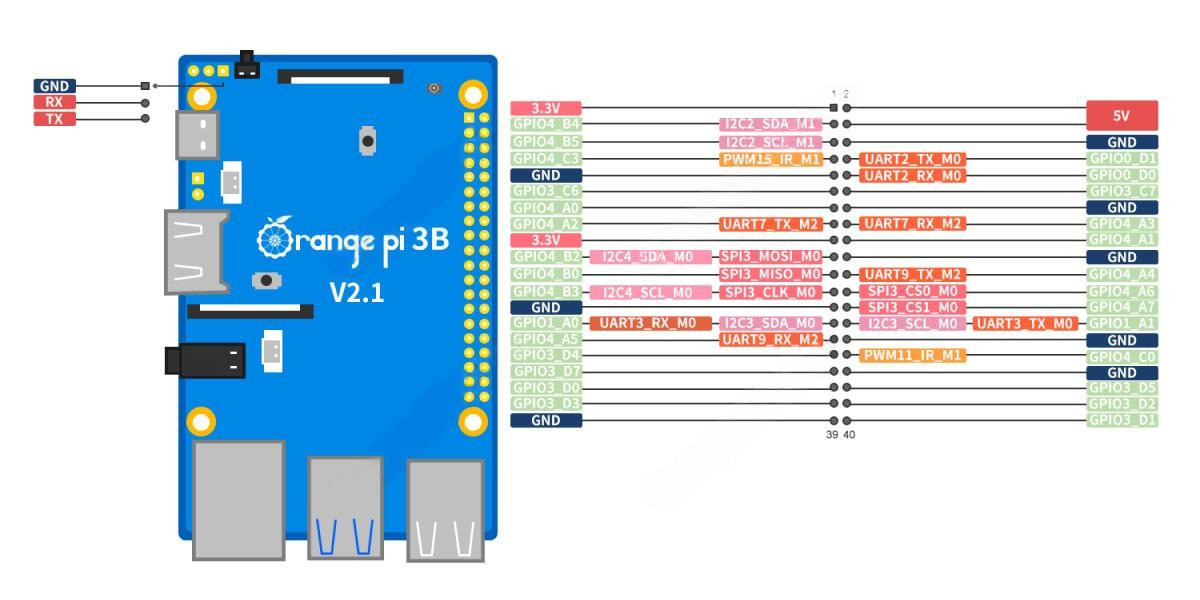

Функциональное назначение GPIO 40pin Orange Pi 3B

Операционная система Orange Pi OS
Наравне с ОС обычного компьютера, собственная операционная система для платформы Orange Pi обладает возможностью запуска множества программных продуктов от сторонних разработчиков. Предустановленный в ОС магазин Google Play предоставляет пользователю максимальное удобство и комфорт от использования Orange Pi с любимыми приложениями Facebook, Instagram, Twitter, Telegram, Youtube, Twitch, Tiktok, Gmail и др.
Официальные образы ОС для Orange Pi 3B
Orange Pi OS (Arch)	Orange Pi OS (OH)	Ubuntu
Debian	Android	OpenWRT
Образы ОС для Orange Pi 3B от сторонних разработчиков
Raspberry Pi OS

Документация

1. Руководство пользователя Orange Pi 3B (англ., PDF);
2. Электрическая принципиальная схема Orange Pi 3B (PDF);
3. Чертежи печатной платы Orange Pi 3B;
4. Набор программных инструментов для работы с Orange Pi 3B;
