Radxa Display 10.1 FHD MIPI DSI сенсорный
Код товара: CTTL11795
 |
|
|

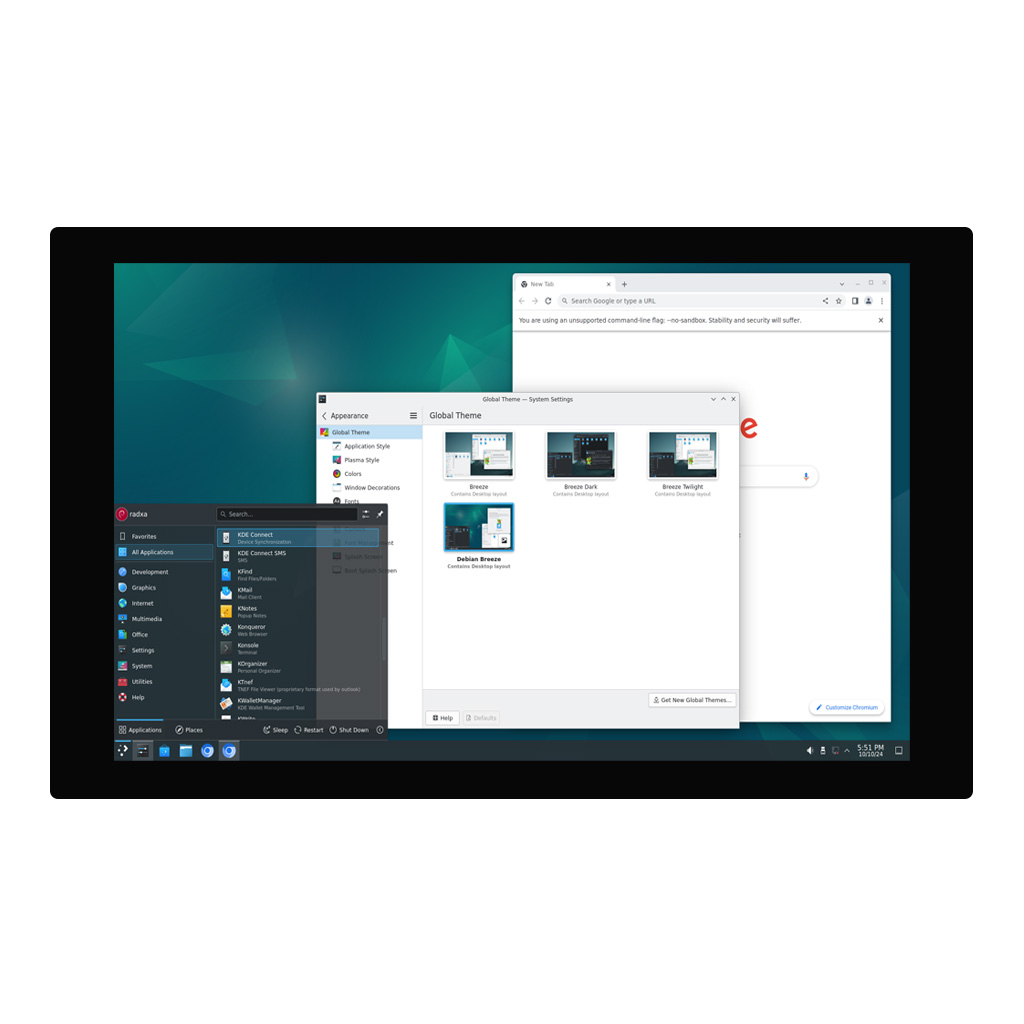

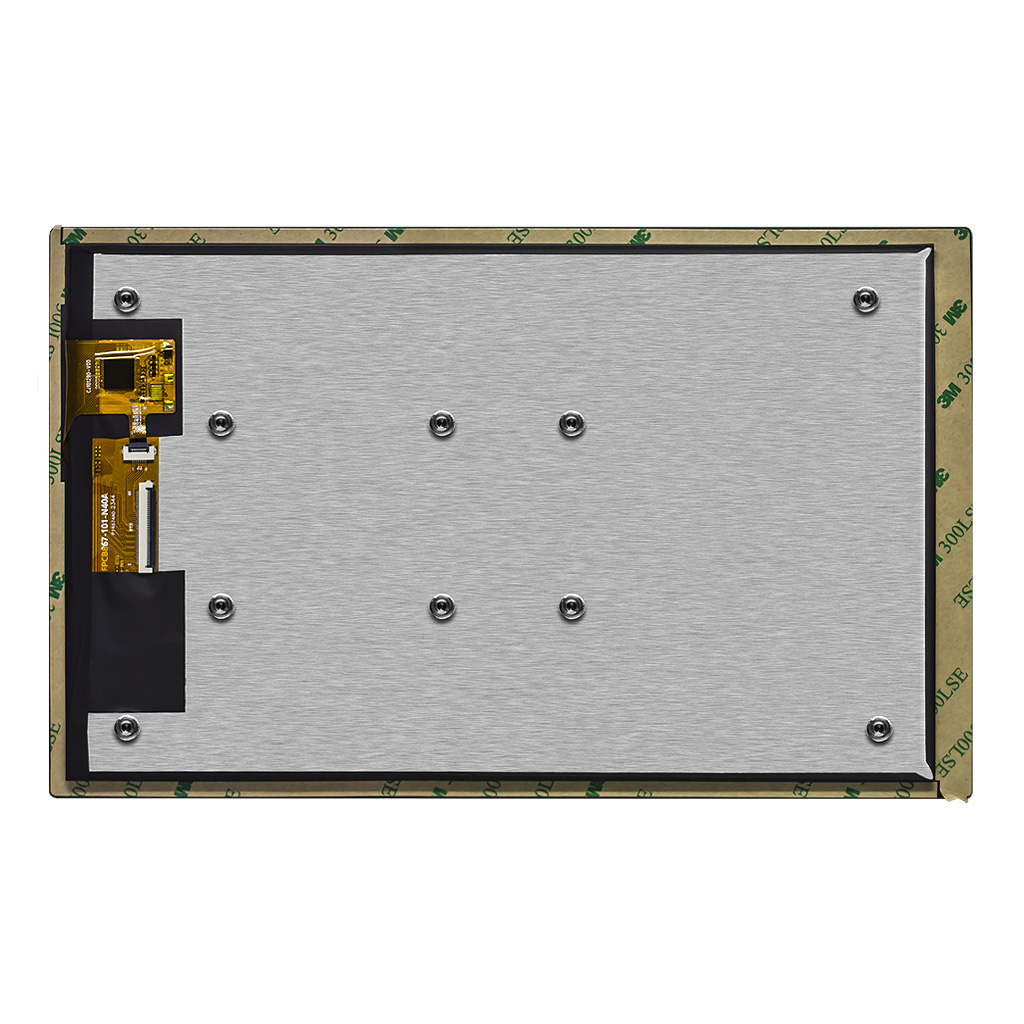

Современные производительные одноплатные компьютеры (SBC) Radxa, как и многие другие альтернативные платформы, поддерживают технологию многоканального вывода графической информации. Среди всего разнообразия форматов и стандартов представленных интерфейсов, на одноплатниках Radxa присутствует многополосный порт MIPI DSI, предназначенный для подключения внешних графических дисплеев. Специализированная модель Radxa Display 10.1" FHD — не самый обычный дисплей, каким он может показаться при первом взгляде. Это полноценная интерактивная панель со встроенным высокоточным акселерометром, основанная на цветной ЖК-матрице с диагональю 10.1 дюйма и разрешением FullHD 1200х1920 пикселей. При помощи акселерометра, в операционной системе реализуется функция автоматического поворота экрана (Android). Интерактивная панель Radxa Display 10.1" FHD предусматривает возможность крепления одноплатного ПК Radxa непосредственно на заднюю поверхность, облегчая конструирование любого пользовательского приложения. Сенсорная панель Radxa Display 10.1" FHD обладает чувствительностью к 10-ти одновременным касаниям и во многом позволяет заменить стандартные инструменты ввода — клавиатуру или мышь. Комплектация Radxa Display 10.1" FHD расширена набором соединительных FPC-кабелей, обеспечивающих аппаратную совместимость с наибольшим числом SBC-компьютеров Radxa 3-5 поколений.
Технические характеристики

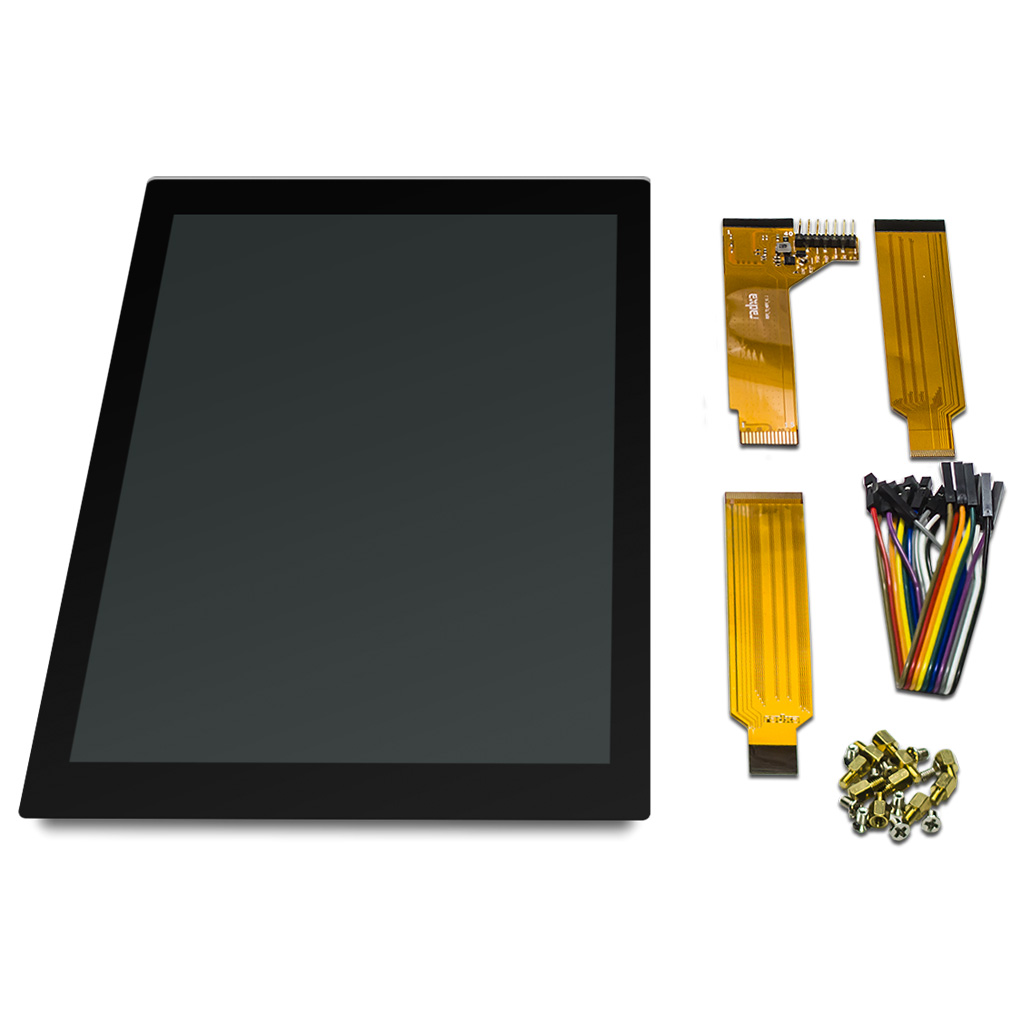

Комплектация
Функциональное назначение выводов коннектора MIPI DSI
| № | Имя | Описание | № | Имя | Описание |
| 1 | NC | Нет подключения | 21 | MIPI_3P | Плюсовой вход дифференциальных данных шины MIPI |
| 2 | VDD | +3.3В напряжение питания логической цепи | 22 | GND | Общий |
| 3 | VCCIO | +1.8В напряжение питания логической цепи | 23 | GND | Общий |
| 4 | INT1 | Выход #1 прерывания акселерометра | 24 | TP_RESET | Сброс контроллера сенсорной панели |
| 5 | Reset | Общий сброс 1.8V | 25 | TP_VCC | +3.3В напряжение питания логической цепи |
| 6 | INT2 | Выход #2 прерывания акселерометра | 26 | TP_INT | Сигнал прерывания сенсорной панели |
| 7 | GND | Общий | 27 | TP_SDA | Линия двунаправленных данных последовательной шины I2C |
| 8 | MIPI_0N | Минусовой вход дифференциальных данных шины MIPI | 28 | TP_SCL | Сигнал синхронизации последовательной шины I2C |
| 9 | MIPI_0P | Плюсовой вход дифференциальных данных шины MIPI | 29 | GND | Общий |
| 10 | GND | Общий | 30 | GND | Общий |
| 11 | MIPI_1N | Минусовой вход дифференциальных данных шины MIPI | 31 | VDD | +3.3В напряжение питания логической цепи |
| 12 | MIPI_1P | Плюсовой вход дифференциальных данных шины MIPI | 32 | VDD | +3.3В напряжение питания логической цепи |
| 13 | GND | Общий | 33 | GND | Общий |
| 14 | MIPI_CKN | Минусовой вход дифференциального сигнала синхронизации шины MIPI | 34 | GND | Общий |
| 15 | MIPI_CKP | Плюсовой вход дифференциального сигнала синхронизации шины MIPI | 35 | LED- | Питание подсветки (Катод) |
| 16 | GND | Общий | 36 | LED- | Питание подсветки (Катод) |
| 17 | MIPI_2N | Минусовой вход дифференциальных данных шины MIPI | 37 | NC | Нет подключения |
| 18 | MIPI_2P | Плюсовой вход дифференциальных данных шины MIPI | 38 | NC | Нет подключения |
| 19 | GND | Общий | 39 | LED+ | Питание подсветки (Анод) |
| 20 | MIPI_3N | Минусовой вход дифференциальных данных шины MIPI | 40 | LED+ | Питание подсветки (Анод) |
Способы подключения Radxa Display 10.1" FHD к разным SBC-модулям Radxa

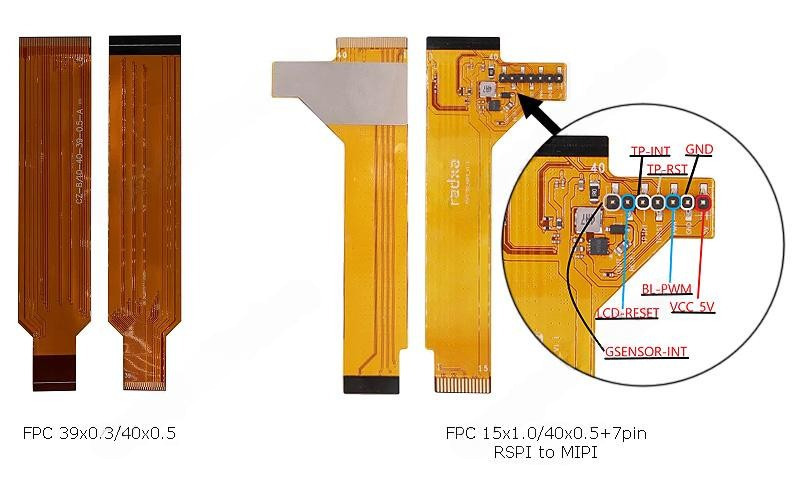

Соединительный кабель FPC 39х0.3/40х0.5мм применяется для подключения дисплея Radxa Display 10.1" FHD к моделям одноплатников Radxa с установленным 39-контактным разъёмом 4-полосного интерфейса MIPI DSI, имеющим шаг между выводами 0.3мм. Интегрированный в ранних моделях Radxa 2-полосный интерфейс с 15-контакным разъёмом подключения и шагом 1.0мм менее функционален и не поддерживает передачу сигналов данных, генерируемых сенсорной панелью. Специализированный вариант кабеля RSPI-to-MIPI имеет дополнительные физические контакты и предоставляет доступ к функциям связи и управления дисплеем Radxa Display 10.1" FHD.

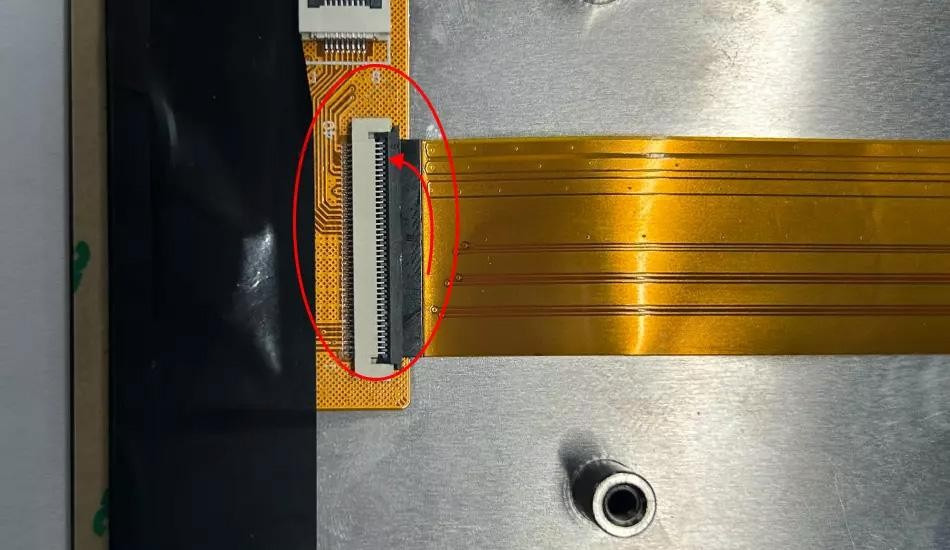

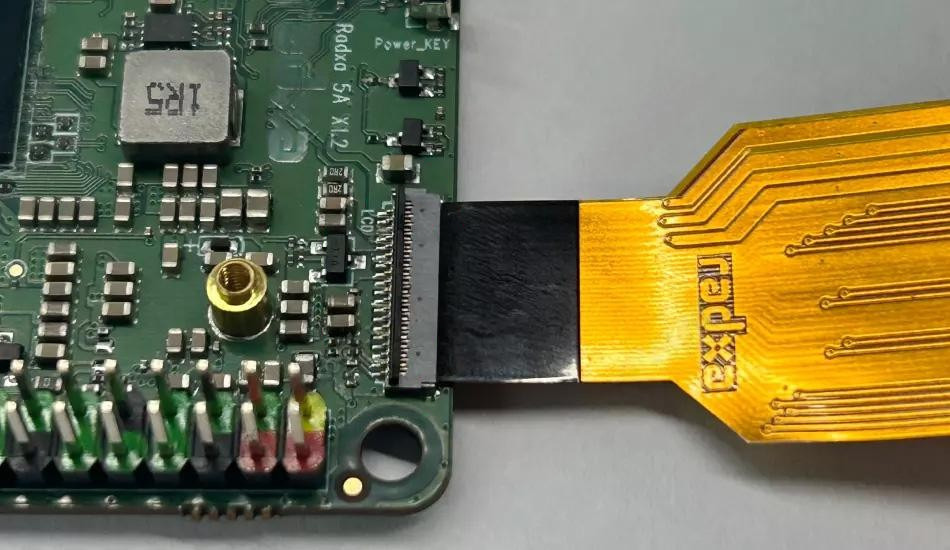

Пример подключения кабеля FPC 39x0.3/40x0.5 (4C+/5A/5B)
 |
 |

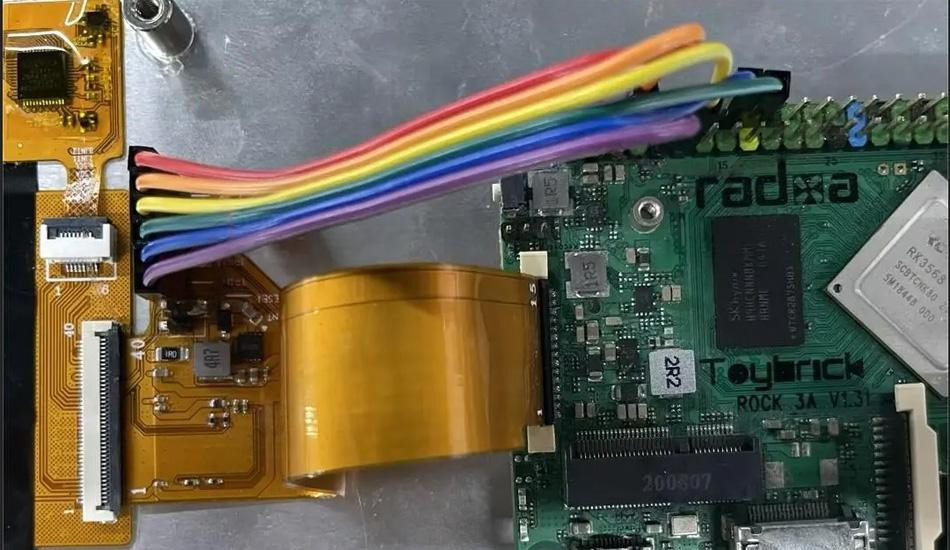

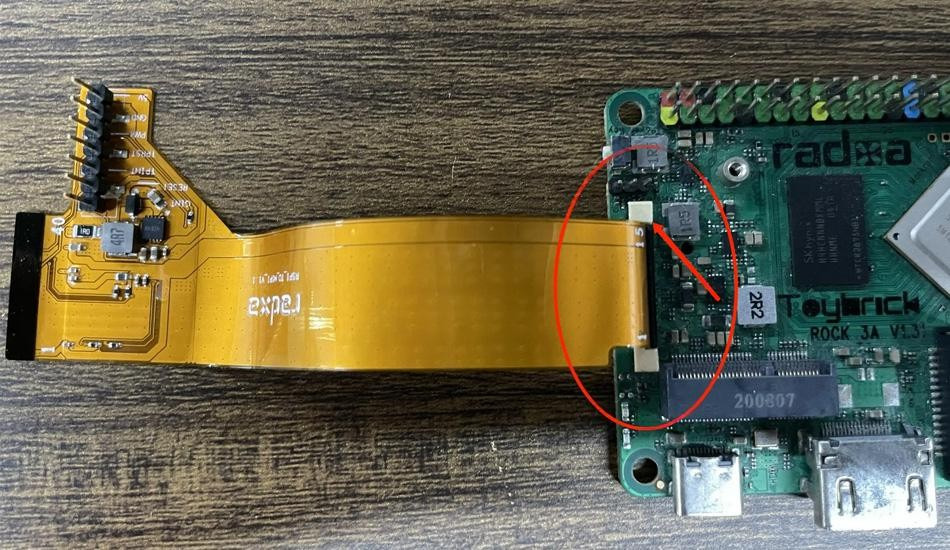

Пример подключения кабеля FPC 15x1.0/40x0.5+7pin (3A/3C/4SE)
 |
 |
Таблица соединения дополнительных контактов кабеля RSPI-to-MIPI c одноплатным ПК
| Контакт кабеля RSPI-to-MIPI | Контакт GPIO Rock 3C | Контакт GPIO Rock 3A | Контакт GPIO Rock 4SE |
| VCC_5V | +5,0V | +5,0V | +5,0V |
| GND | GND | GND | GND |
| PWM | 7 (PWM14_M0) | 11 (PWM14_M0) | 13 (PWM1) |
| TP-RST | 18 (GPIO3_B2) | 18 (GPIO3_B2) | 16 (GPIO4_D2) |
| TP-INT | 16 (GPIO0_B6) | 16 (GPIO0_B6) | 18 (GPIO4_D4) |
| LCD-RST | +3.3V | +3.3V | +3.3V |
| FINT | - | - | - |
Документация
- Техническая аннотация на дисплей Radxa Display 10 FHD (англ., PDF);
------------------
