Radxa ROCK 5A 8GB

Код товара: CTTL12073

Компактные одноплатные компьютеры, как отдельный класс универсальных многоцелевых устройств, уже более полутора десятков лет известны всему земному шару. Одноплатниками охотно пользуются и профессиональные разработчики, занимающиеся выпуском многофункциональной продукции, и самые обычные пользователи, увлечённые изобретением и конструированием разнообразных электронных устройств. Характеристики производительности одноплатной системы и возможности её дальнейшего расширения довольно часто являются главными аргументами при выборе подходящей основы для запуска нового проекта. Среди прочих равных, одноплатные компьютеры серии Radxa ROCK представляют новейшие высокопроизводительные решения, обладающие качествами надёжности и стабильности работы. Одноплатные компьютеры Radxa ROCK стоят на одной ступени с современными среднебюджетными смартфонами или офисными ПК. Они способны в полном объёме удовлетворить целому спектру задач, от простых до самых требовательных.

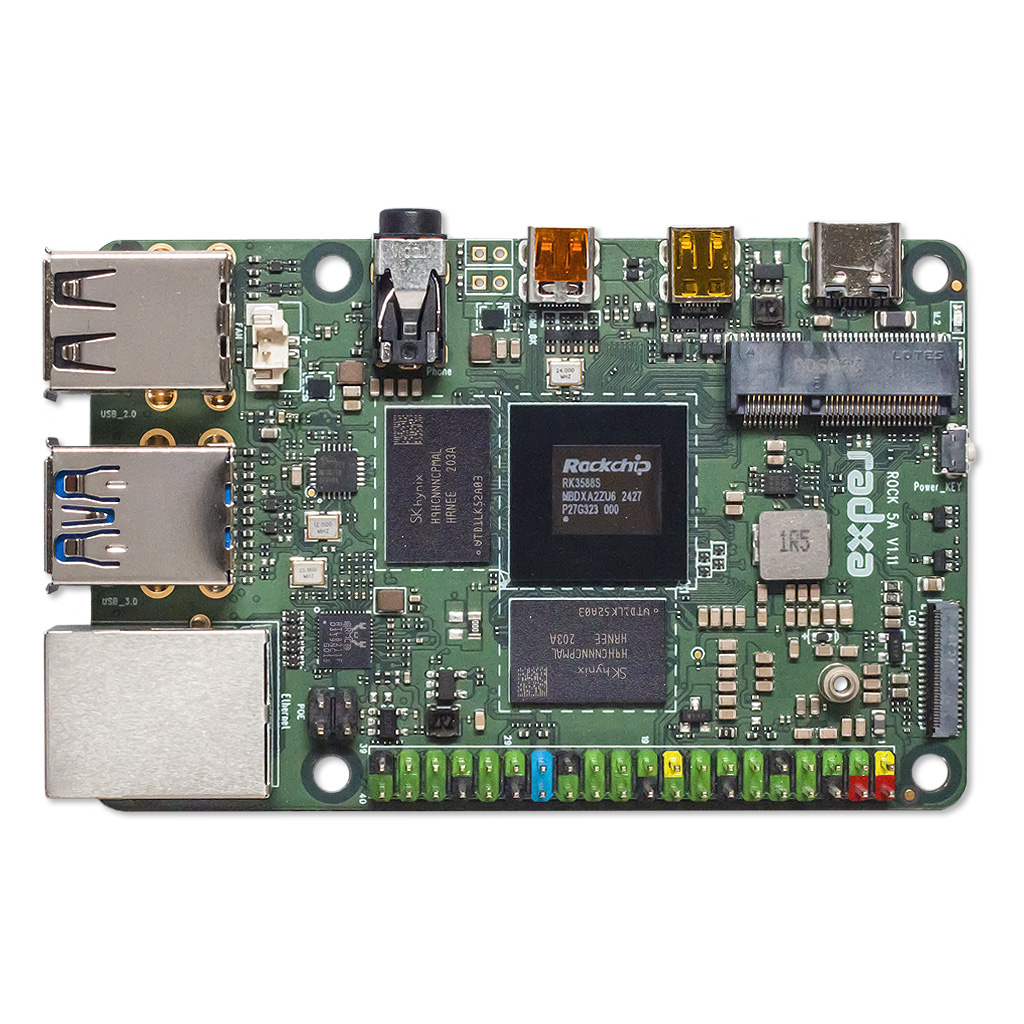

Модель 5-го поколения Radxa ROCK 5A — портативный компьютер в формате банковской карты с мощным и быстрым 8-ядерным процессором ARM на борту. Radxa ROCK 5A построен на процессоре Rockchip RK3588S, аналогичным по производительности с RK3588 в моделях Radxa Rock 5B/B+, и отличающийся от них лишь меньшим количеством доступных периферийных интерфесов. Архитектура RK3588S Big.Little состоит из 4 ядер ARM Cortex-A76, работающих на частоте до 2.4ГГц и 4 ядер ARM Cortex-A55, работающих на частоте до 1.8ГГц. Внутри чипа RK3588S располагается видео ARM Mali-G610 MС4 со встроенным 3Д-ускорителем (GPU), поддерживающим OpenGL / OpenCL / Vulkan и нейронный процессор (NPU), использующийся для приложений ускорения машинного обучения. Быстродействие нейронного процессора достигает отметки 6 TOPS в смешанных операциях INT4/INT8/INT16/FP16. В связке с процессором установлена память ОЗУ LPDDR4 размером до 32ГБ. Для записи ОС и хранения данных приложений используется слот TF/U-карт microSD или внешний модуль eMMC с выбором размеров 16ГБ, 32ГБ, 64ГБ, или 128ГБ. Radxa Rock 5A поддерживает работу с SSD-дисками NVME через плату расширения Radxa M.2 Extension Board, а также с SATA-дисками через плату расширения Radxa Penta SATA HAT.

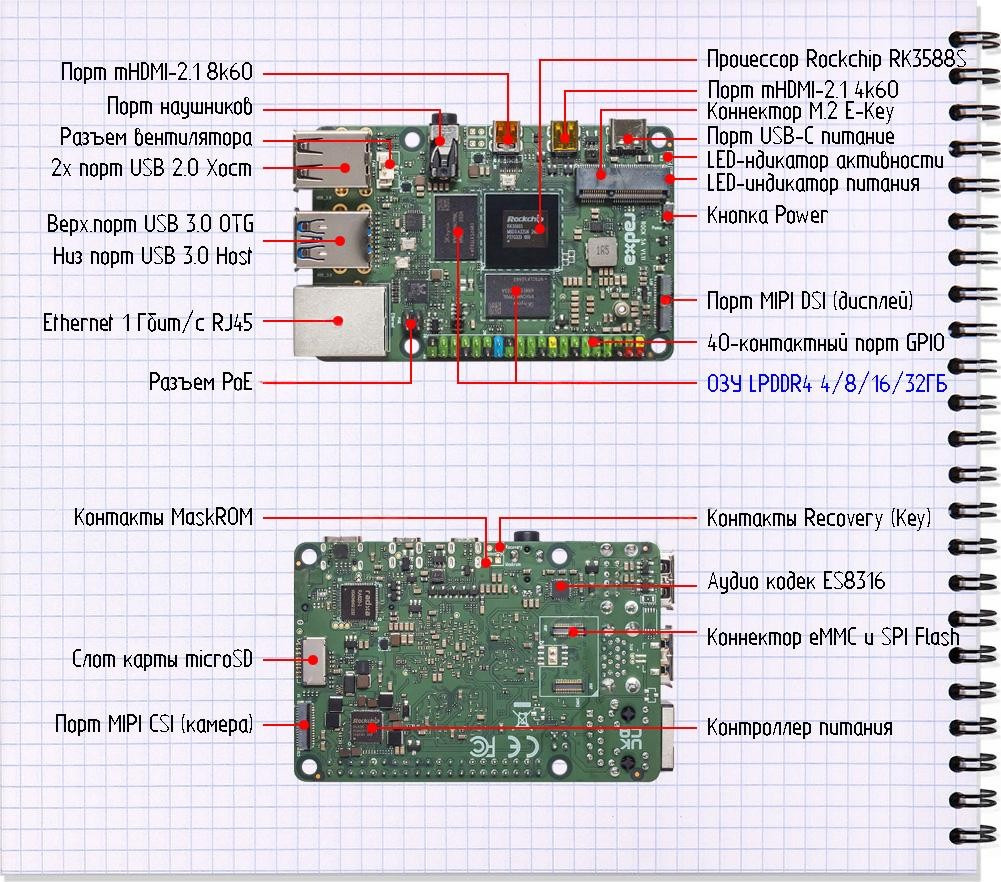

На плате Radxa Rock 5A расположены порт 1-гигабитного Ethernet, 40-контактный разъём входов-выходов общего назначения (GPIO), Host/OTG порты USB2.0/USB3.0 и один USB-C для питания системы, два порта microHDMI v2.1 с выходом в разрешении до 4K/8К@60Гц. В состав одноплатника включены: разъём подключения камеры MIPI CSI и разъём внешнего дисплея MIPI DSI LCD, отдельный порт вентилятора охлаждения. Предусмотрен аудио разъём 3.5мм AUX для наушников с микрофоном. Встроенная функция беспроводной связи не представлена, имеется коннектор подключения промышленных модулей Wi-Fi/Bluetooth M.2 2230 с интерфейсом M.2 E-Key. Потребляет ROCK 5A до 25Вт электроэнергии, подходит стандартный источник питания с выходными характеристиками 5В/5А. Совместимые с Radxa ROCK 5A операционные системы: Radxa OS, Debian 12, Android 12, Armbian и др.

Технические характеристики

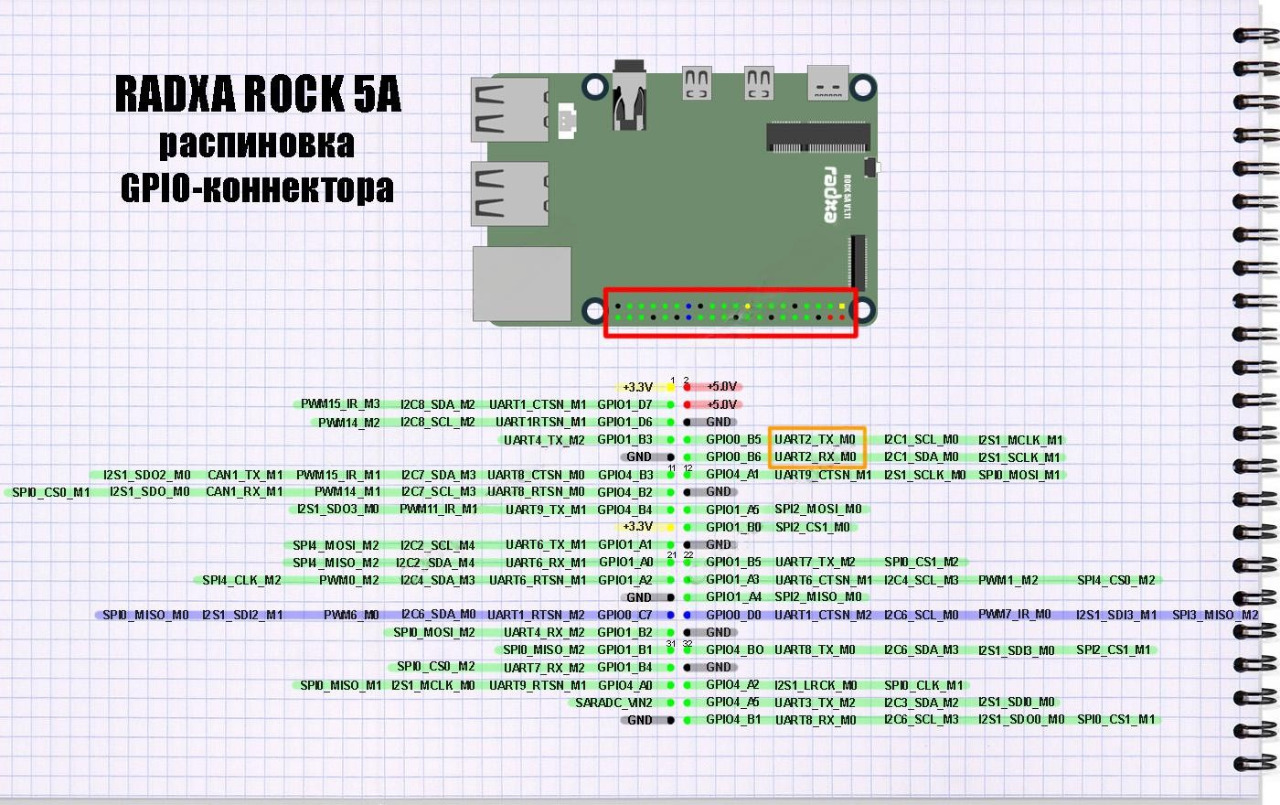

Напряжение всех логических выводов GPIO составляет 3.3В (макс.3.6В), за исключением SARADC (1.8В).

В процессоре Rockchip RK3588S содержится 5 банков с GPIO-портами: GPIO0, GPIO1, GPIO2, GPIO3 и GPIO4. В каждом таком банке имеется по 32 порта: A0~A7 + B0~B7 + C0~C7 + D0~D7. Номер порта для Rockchip в ядре Linux 5.10 рассчитывается по следующей формуле (на примере порта GPIO4_B4 = 140): GPIO4_B4 = 32 * 4(банк) + 8 * 1(группа) + 4(индекс), где группа А=0, В=1, С=2 и D=3.

Radxa OS Linux

Android 12

Открытая операционная система Radxa OS разработана командой Radxa на базе дистрибутива Debian Linux. Radxa OS включает в себя набор полезного программного обеспечения, удовлетворяющее повседневным офисным задачам, подходящая для обучения и развлечения. Также командой Radxa разработано приложение Rsetup — гибкий и удобный инструмент настройки системы, ещё больше упрощающий рабочие процессы пользователя.

Arch Linux | ARM	BredOS	Ubuntu LTS
Armbian	DietPi	Windows on R

Документация

1. Руководство по быстрому старту (англ., web-ресурс);
2. Инструкция по установке и настройки Radxa ОС (web-ресурс);
3. Электрическая принципиальная схема Rock 5A (PFD);
4. Чертежи печатной платы Rock 5A (PDF);
