Мини MP3/WAV-плеер с аудиоусилителем 5Вт и 4МБ встроенной FLASH-памяти. Модель DY-SV17F
Код товара: CTTL16542
Есть в наличии| 270 c |
| 270 c |
 |
|
|
Значительно большую привлекательность любому электронному приложению добавляет звуковое оформление, сопровождающее различные события. Например, взаимодействие пользователя с интерфейсом устройства или вывод результатов выполнения различных программных алгоритмов по сбору и обработке информационных данных. Компактный модуль MP3-плейера DY-SV17F обеспечивает воспроизведение голосовых сообщений, проигрывание музыкальных композиций и различных звуковых эффектов, оцифрованных в формате WAV и MP3 c частотой дискретизации в диапазоне 8~48кГц. DY-SV17F обладает полным набором функций управления файлами аудиоданных: воспроизведение выборочного трека, быстрый переход к предыдущему или следующему семплу, стоп, пауза, возобновление проигрывания, повтор, увеличение или уменьшение громкости звучания.

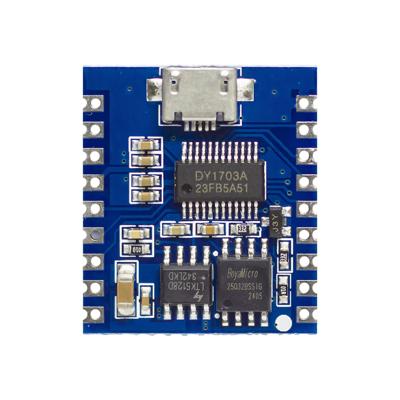

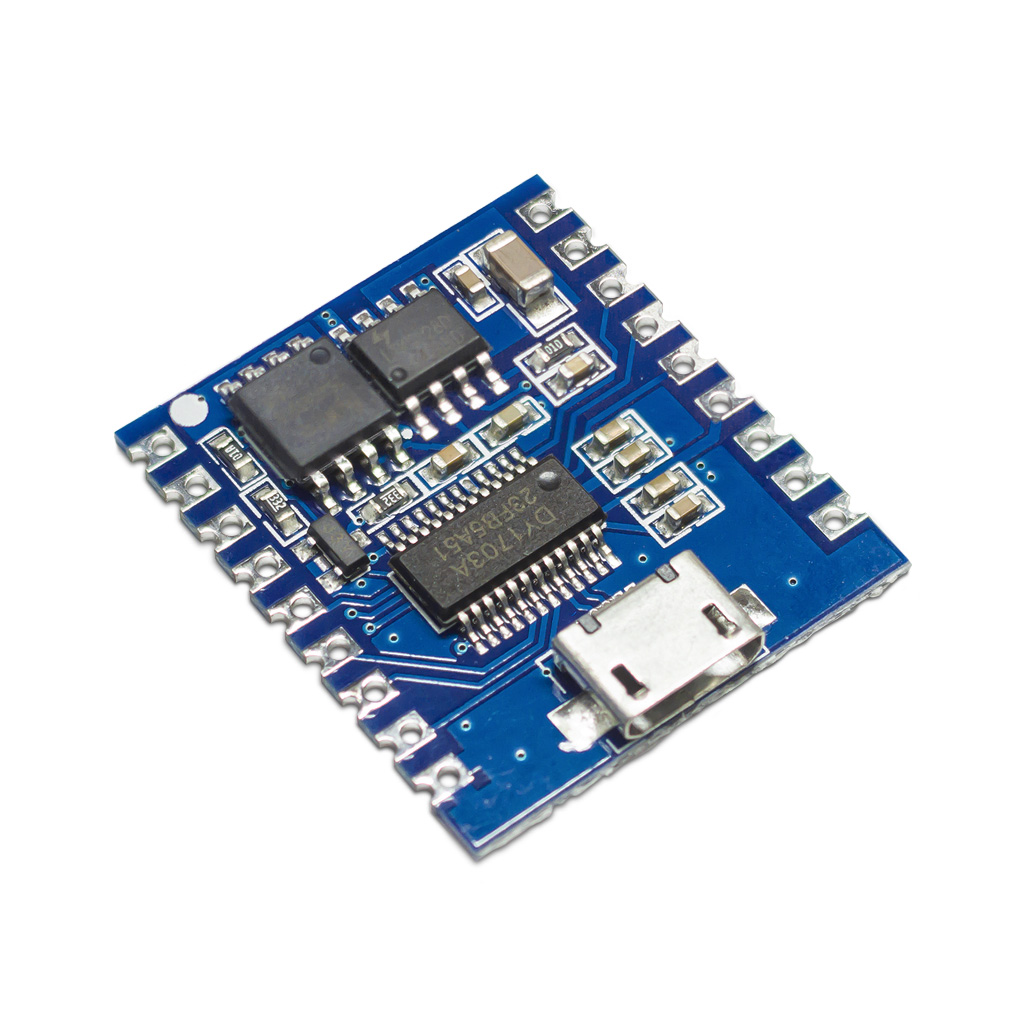

Аудиомодуль DY-SV17F оснащается чипом флеш-памяти 4 МБайт и стандартным коммуникационным портом USB2.0 MicroUSB для подключения к стационарному/планшетному ПК или смартфону. Механизмом внутренней индексации аудиозаписей определяются правила нумерации файлов, их размещение и формы обращения к ним. На плате MP3-плеера размещены 24-разрядный ЦАП с независимым выходом и монофонический усилитель D-класса мощностью 5Вт. Схемой устройства предусмотрены 7 программируемых вариантов управления. В 5-ти импульсных режимах задействуются до 8 логических портов ввода-вывода IO0~IO7, соединяемые с внешним контроллером или кнопочной клавиатурой. В 2-х последовательных режимах, для приёма цифровых команд используется шина связи UART или канал проприетарного протокола One-Line. В импульсном режиме, для проигрывания доступно не более 255 файлов. В последовательном режиме - до 65535 файлов. MP3-плеер запитывается от источника стабилизированного 5-вольтового напряжения и потребляет до 60мА в рабочем режиме. DY-SV17F может эксплуатироваться в автономных проектах с литиевой батареей 3.7В, соединённой с модулем через повышающий DC-DC преобразователь напряжения.
Техничеcкие характеристики

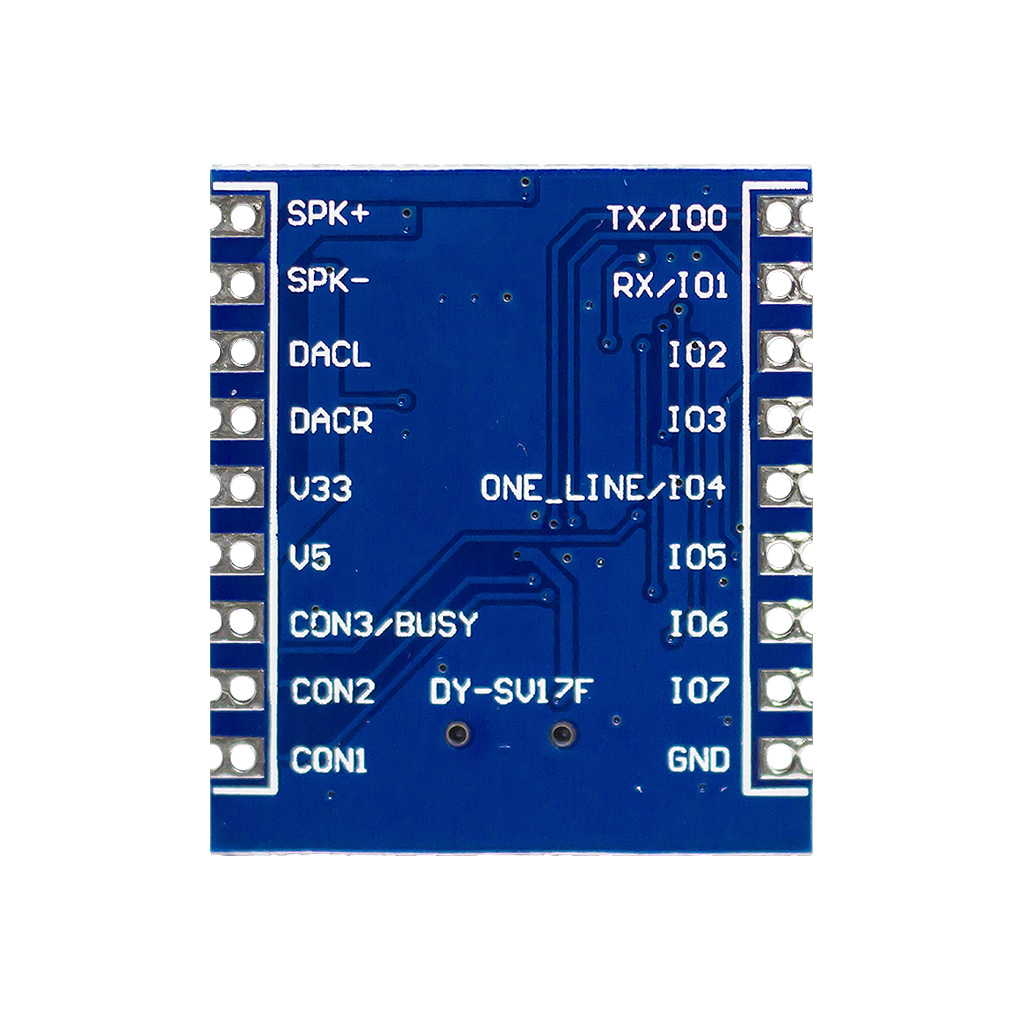

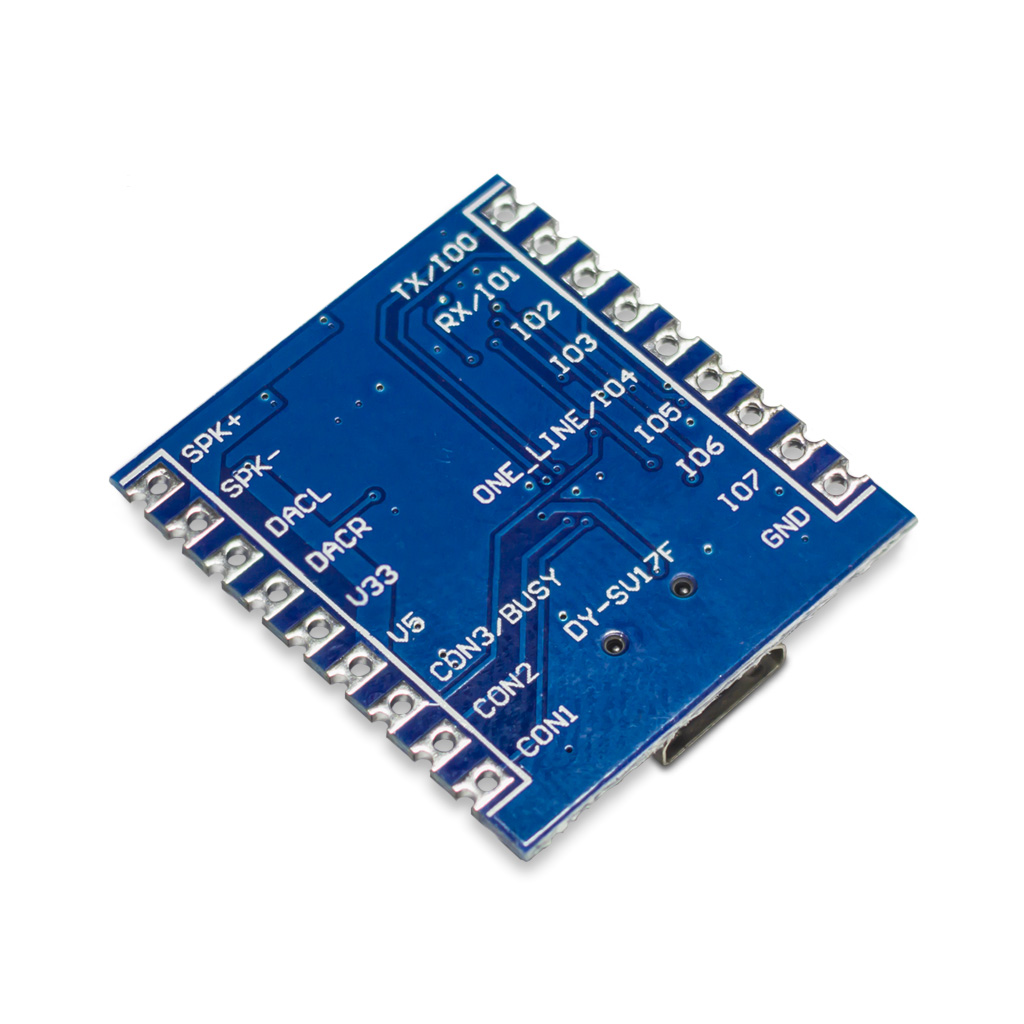

Компоненты и интерфейсы MP3-плеера DY-SV17F
 |
| №. | Маркировка контакта | Назначение |
| 1 | TXD/IO0 | Порт ввода-вывода IO0 в режиме импульсного управления. Линия передачи TX в режиме UART |
| 2 | RXD/IO1 | Порт IO1 в режиме импульсного управления. Линия передачи RX в режиме UART. |
| 3 | IO2 | Порт IO2 в режиме импульсного управления |
| 4 | IO3 | Порт IO3 в режиме импульсного управления |
| 5 | IO4/ONE_LINE | Порт IO4 в режиме импульсного управления. Вход приёмника данных в режиме One_Line |
| 6 | IO5 | Порт IO5 в режиме импульсного управления |
| 7 | IO6 | Порт IO6 в режиме импульсного управления |
| 8 | IO7 | Порт IO7 в режиме импульсного управления |
| 9 | GND | Общий (минусовой), питание |
| 10 | CON1 | Цифровой вход#1 настройки режима управления |
| 11 | CON2 | Цифровой вход#2 настройки режима управления |
| 12 | CON3/BUSY | Цифровой вход#3 настройки режима управления в первые 30 секунд после включения. Затем - цифровой выход индикатора события BUSY: логический ноль (0В) при воспроизведении файла, иначе логическая единица (+3.3В) |
| 13 | V5 | Вход +5В напряжения питания |
| 14 | V33 | Выход +3.3В (макс. 80мА) |
| 15 | DACR | Выход аудио, левый канал |
| 16 | DACL | Выход аудио, правый канал |
| 17 | SPK- | Минусовой выход аудиоусилителя, подключается к динамику |
| 18 | SPK+ | Плюсовой выход аудиоусилителя, подключается к динамику |

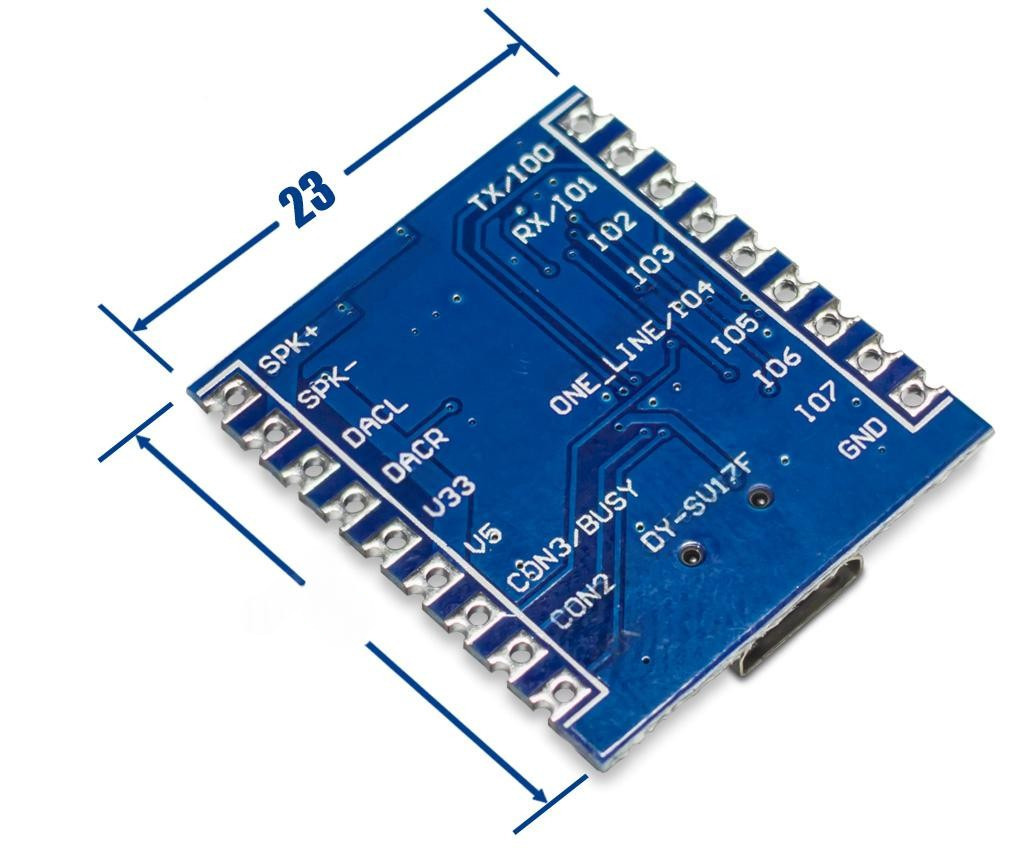

Физические размеры, мм
 |
Сопроводительная документация
- Архив с подробными инструкциями к MP3-плееру DY-SV17F и примерами программного кода (web-ресурс);
------------------
