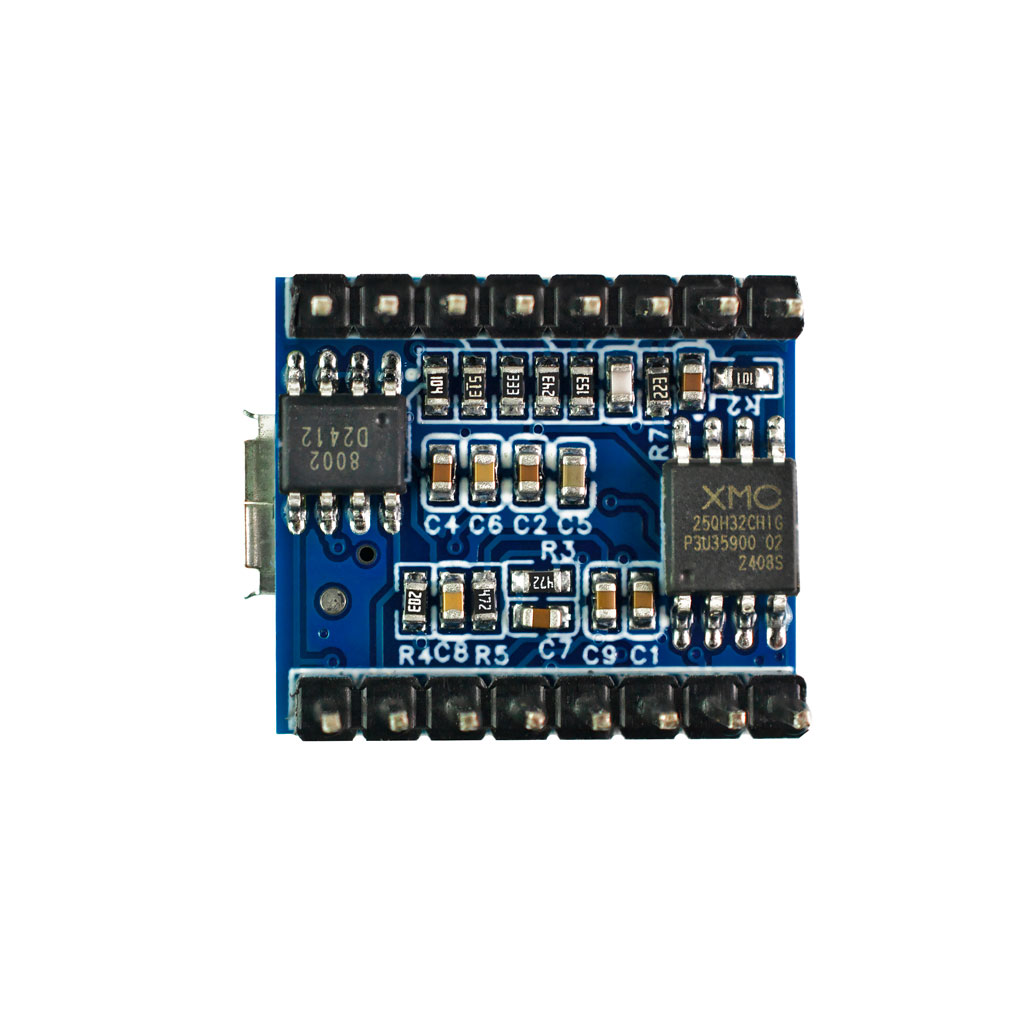

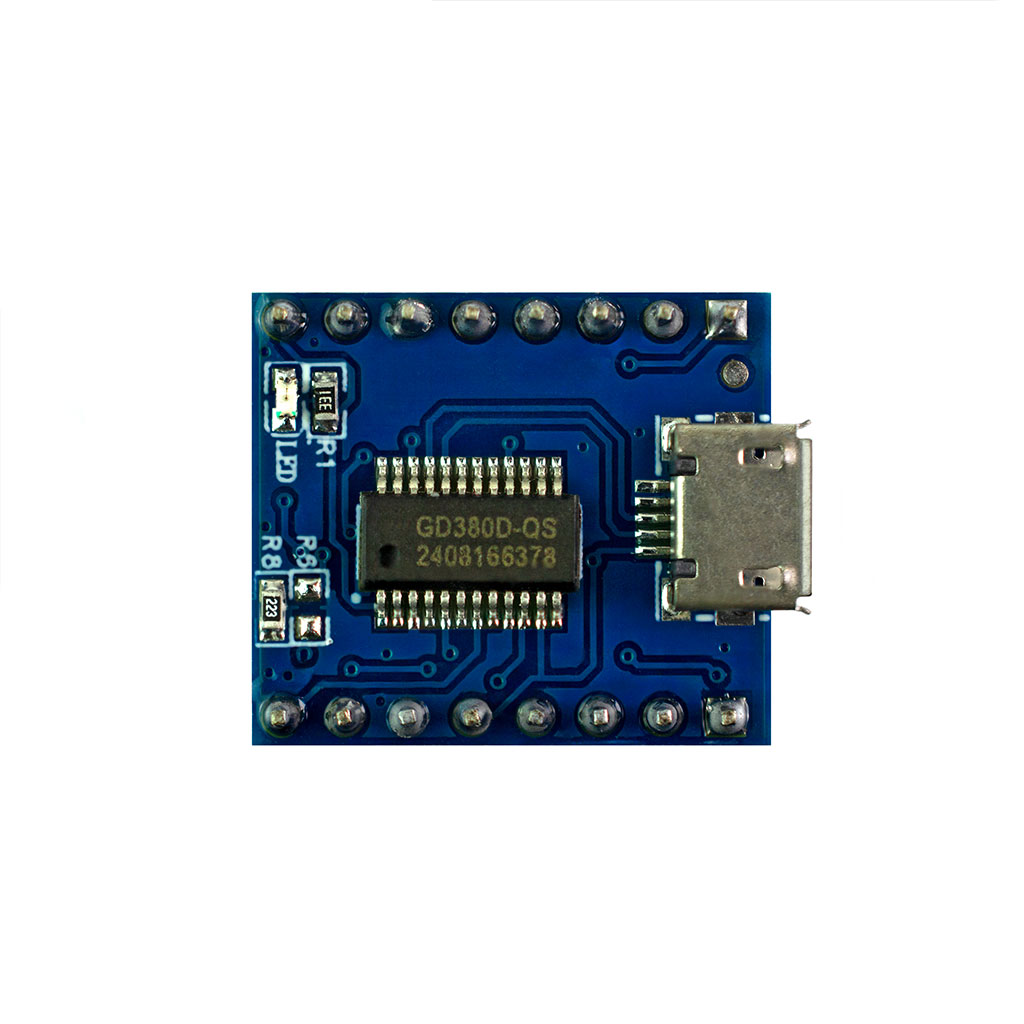

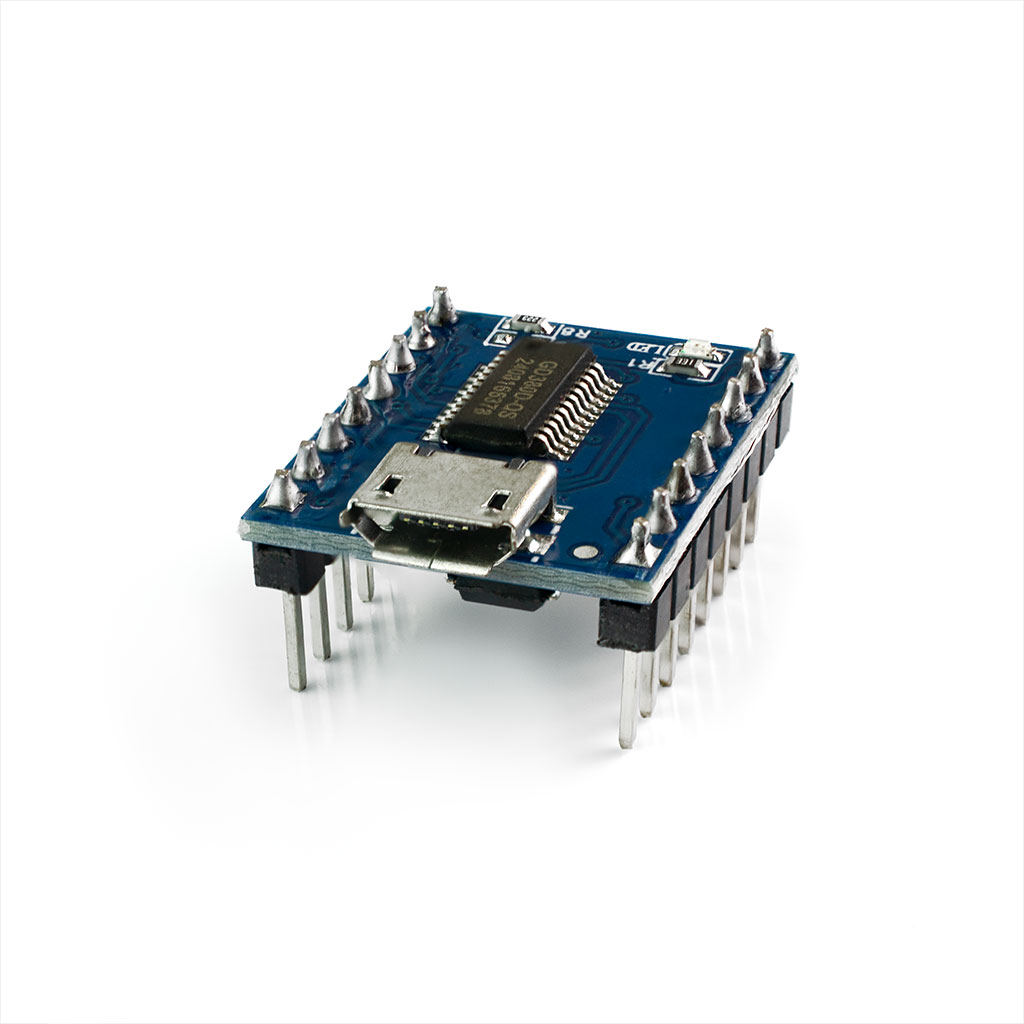

HW-896 GD380D 4Мб MP3/VAW-плеер питание 3,3-5В

Компактный модуль воспроизведения файлов форматов MP3 и WAV на чипе GD380D-QS со встроенной микросхемой флеш-памяти предназначен для разработки самых разнообразных приложений с опцией звукового оповещения. Полностью совместим с ОС Windows 10/11 и не требует установки драйвера для воспроизведения USB-аудио на ПК, способен заменить звуковую карту. Плата MP3/WAV-плеера GD380D-QS оснащёна 24-разрядным ЦАПом и чипом монофонического усилителя выходной мощностью 2Вт с возможностью прямого вывода аудипотока на наружный динамик (рекомендуется нагрузка 8 Ом, 1.5 Вт). Базовый функционал управления модулем звукового проигрывателя обеспечивает воспроизведение первых 5-ти файлов и реализован через подключение 1-5 электромеханических кнопок или иного варианта внешнего импульсного триггера/генератора. Подключение аналоговой клавиатуры из 8-ми клавиш, собранной по специальной схеме, предусматривает расширенное управление с доступом к функциям регулировки громкости, переходу к предыдущему/следующему файлу и др. А также на плате разведены выводы шины последовательного интерфейса UART-TTL для управления GD380D-QS с использованием команд проприетарного протокола.

Фиксированный размер внутренней флеш-памяти составляет 32Мбит - приблизительно 3.96 МБайт. При подготовке звуковых семплов должны учитываться приемлемые параметры качества оцифровки (битрейт) и частота дискретизации, в том числе и необходимое количество каналов аудио - моно/стерео. Все перечисленные параметры влияют на размер файла. Например, дорожка длиной около 5 минут с битрейтом 32кбит/с и частотой дискретизации 32МГц будет занимать около 1.0-1.2 МБайт. Финальная величина файла может отличаться и от других факторов - от содержания в файле дополнительной текстовой информации, от выбранного алгоритма преобразования/перекодировщика и так далее. Перенос файлов в MP3-плеер выполняется через простое USB-соединение с ПК. Последними версиями ОС Windows он определятся как обычный съёмный накопитель (флешка). Очерёдность копирования файлов аудио во встроенную память звукового модуля GD380D-QS отражается на последовательности их воспроизведения. Проигрывание звуковым модулем любого аудиофайла в собственной памяти сопровождается свечением LED-индикатора BUSY.

Технические характеристики

Расположение и назначение контактов платы

Схема сборки устройства голосового воспроизведения

Вариант №1, схема базового 5-кнопочного управления

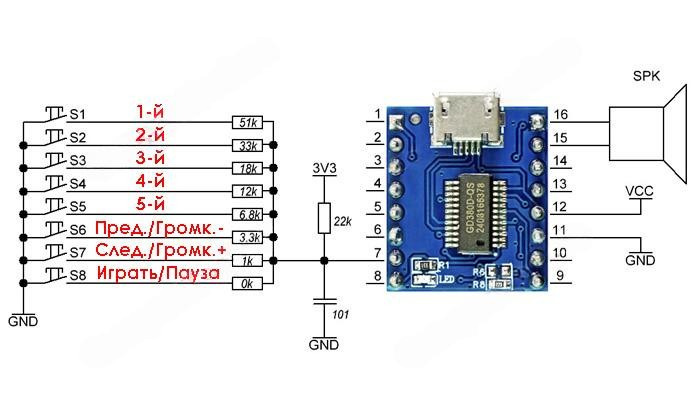

Вариант №2, схема расширенного 8-клавишного управления

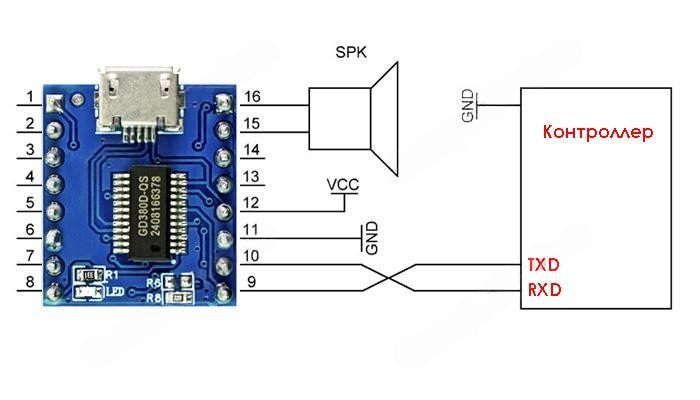

Вариант №3, схема подключения и управления по последовательной шине UART-TTL
