Новейшая версия внутрисхемного отладчика PICkit 5 MPLAB — ультимативное компактное решение от Microchip, предназначенное для быстрой и простой отладки/программирования различных устройств с использованием мощного графического интерфейса MPLAB X IDE (Интегрированная среда разработки) и MPLAB IPE (Интегрированная среда программирования). Отладчик MPLAB PICkit 5 поддерживает устройства с микроконтроллерами PIC, AVR, dsPIC, SAM (ARM) и CEC (ARM). Перечень поддерживаемых микроконтроллеров размещён в разделе Документация. Уникальная для серии PICkit функция Programmer-to-Go предоставляет возможность использовать программатор автономно и программировать целевую плату без использования ПК со специализированным програмным обеспечением. Опция автономной работы PTG в PICkit основана на предварительной записи во флеш-карту формата MicroSDHC кода проекта вместе с алгоритмом программирования целевого микроконтроллера. В версии PICkit 5 функция PTG раширена доступом к содержимому карты памяти и его управлением через мобильное Bluetooth-приложение MPLAB PTG. Плюсом ко всему реализована способность запитывания целевого микроконтроллера током до 150мА в диапазоне напряжений 2.7~5.5 вольт.

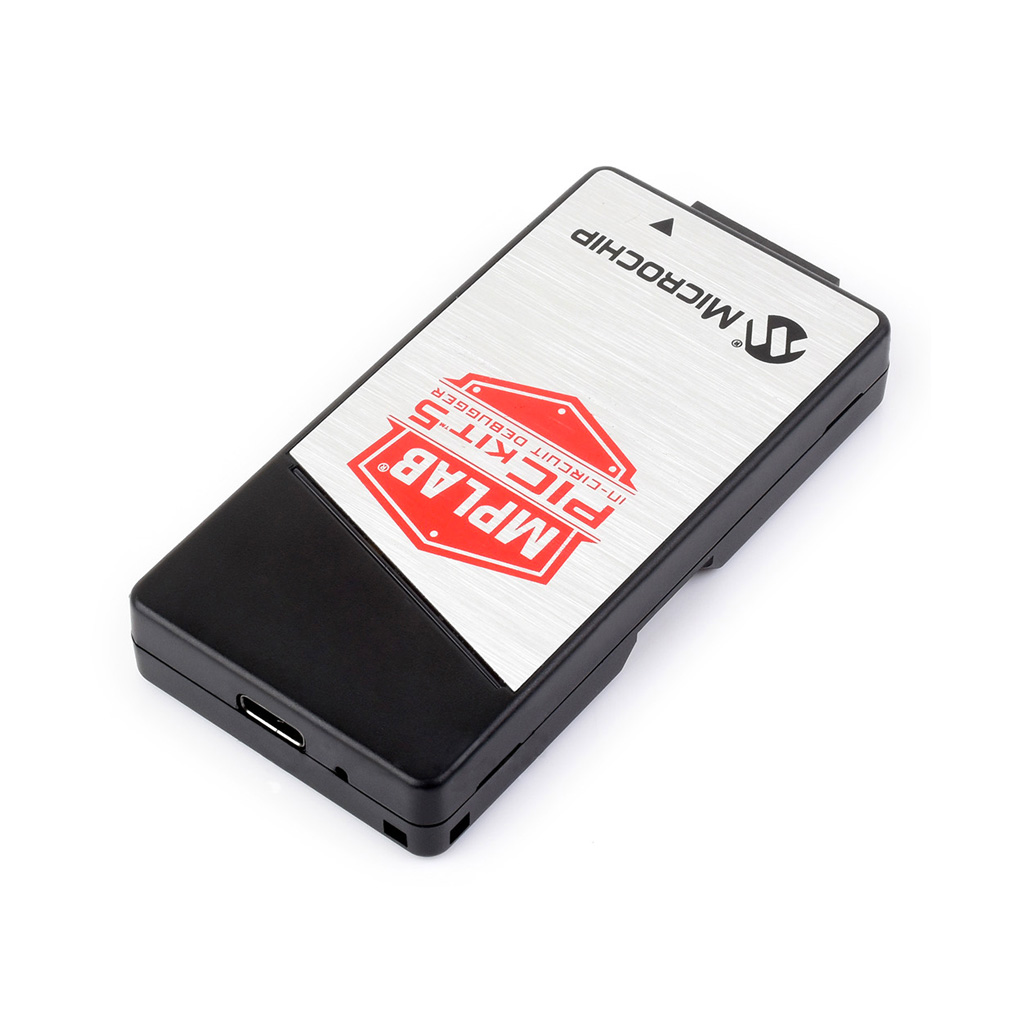

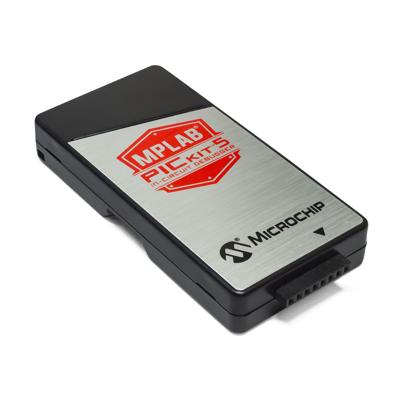

Внутрисхемный отладчик PICkit 5 MPLAB оснащён портом USB Type-C для подключения к компьютеру и 8-контактным разъёмом с однорядным расположением выводов для коммуникации с целевой платой. MPLAB PICkit 5 поддерживает расширенные интерфейсы, такие как 4-проводной JTAG, последовательная линия отладки (SWD) и шлюз потока данных. В то же время PICkit 5 совместим с демонстрационными платами и целевыми системами, использующими двухпроводных JTAG и ICSP. В поддержку функции внутрисхемного программирования (ICSP), отладчик PICkit 5 дополнительно комплектуется соответствующей платой-адаптером с сопутствующими аксессуарами (2 кабеля + соединительный разъём). Программатор собран в стильном прямоугольном корпусе из прочного чёрного пластика, декорированного шлифованным металлом с логотипом MPLAB. Футуристичный дизайн PICkit 5 подчёркнут новым индикатором состояния в форме световой полосы.

Технические характеристики

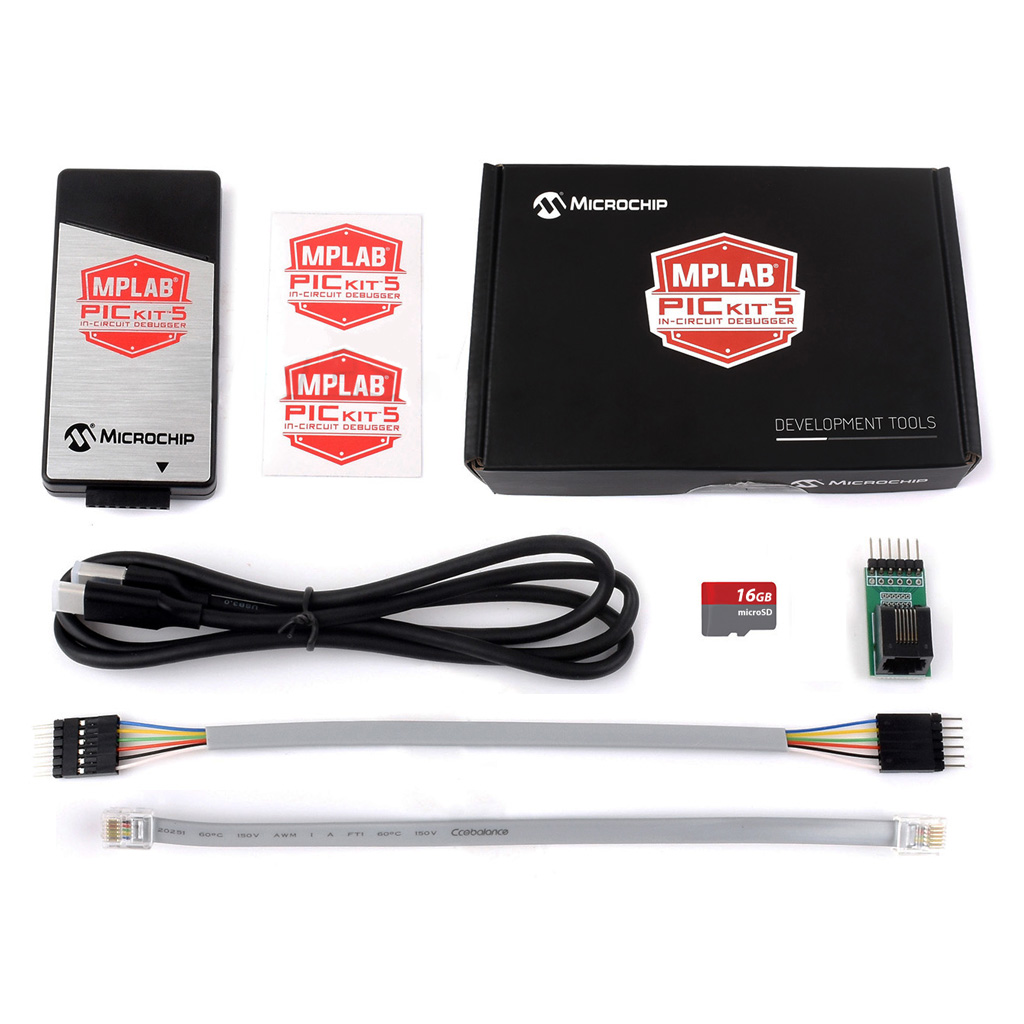

Комплектация

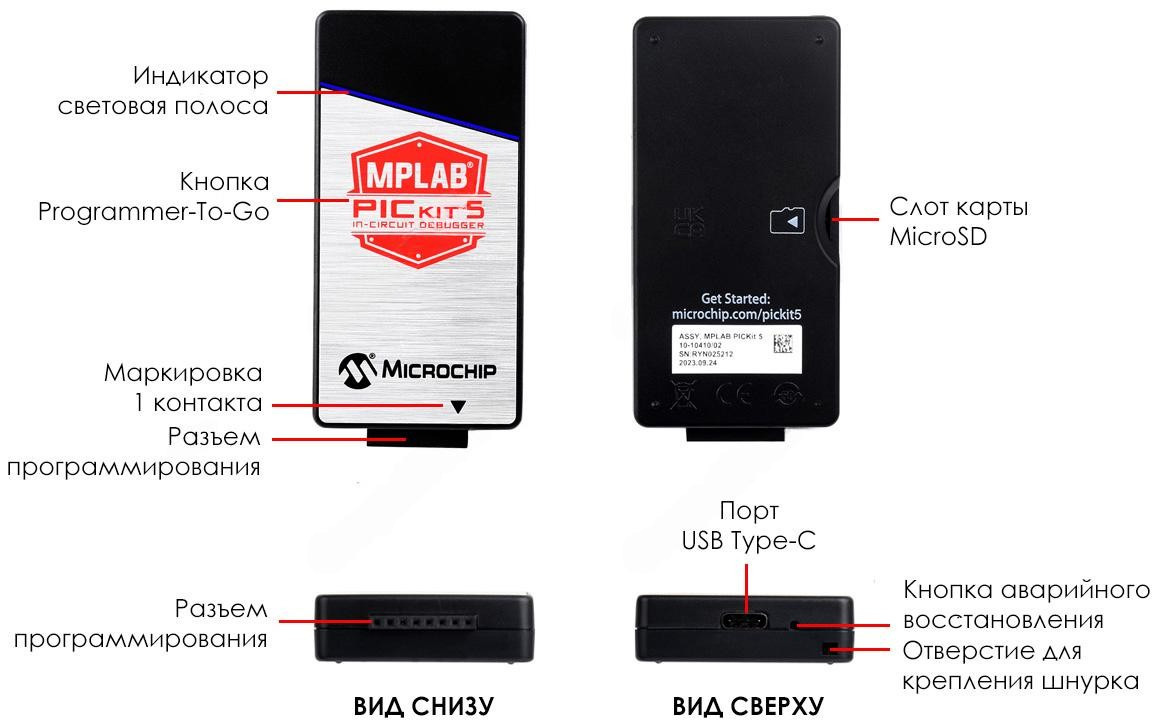

Пользовательские интерфейсы MPLAB PICkit 5

Программное обеспечение

1. Интегрированная среда разработки MPLAB X IDE;

Документация

1. Руководство пользователя MPLAB PICkit 5 (англ., PDF);
2. Список поддерживаемых PICkit 5 микроконтроллеров (PDF);
