Лазерный дальномер DTOF LIDAR STL27L LDROBOT

Код товара: CTTL16480

Комплектация

Точечный оптический лазерный дальномер DTOF LIDAR STL27L — устройство высокоточного измерения расстояния до объекта/поверхности, использующее технологию прямого измерения времени полёта сигнала DTOF (сокр. от анг. Direct time-of-flight). В конструкции LDROBOT STL27L применяется инфракрасный лазерный излучатель, безопасный для человека и животных, генерирующий направленные импульсы на частоте 21600Гц. Угол вращения 360°, частота полного сканирования 10Гц и высокая точность измерения лидара STL27L позволяют в реальном времени выстраивать двухмерные карты, представленные в виде массива точек, с содержанием информации о расположении препятствий в окружающей области. Благодаря инновационной технологии Multi-Echo Detection, точечный лидар STL27L способен распознавать стеклянные стены и объекты. В добавок, алгоритмы фильтрации от световых помех 60000 люкс обеспечивают возможность эксплуатации оптического лидара внутри и снаружи помещений.

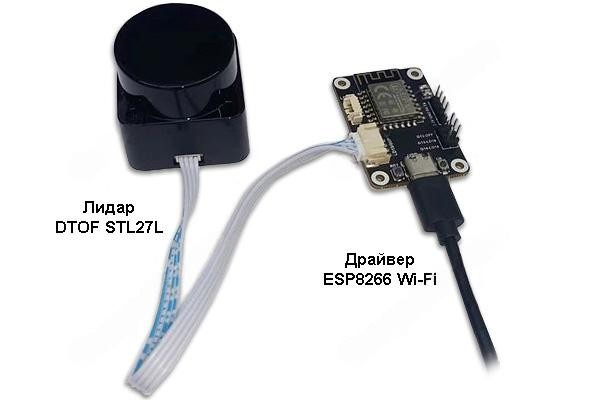

Модель STL27L обладает тихим коаксиальными бесщёточным двигателем, имеет компактные размеры и выделяется среди конкурентов длительным сроком службы более 10 тыс. часов. Лидар STL27L также оснащён коммуникационным портом UART-TTL с установленной по умолчанию скоростью трансляции данных 921600 бод для подключения к управляющему оборудованию (хост-контроллеру). В комплектации с драйвером на чипе ESP8266 Wi-Fi предусматривается введение опции беспроводной передачи информации. Предустановленным программным обеспечением драйвера ESP8266 поддерживается управление функцией старт-стоп лидара, применяется простой метод отсылки соответствующих текстовых команд "1" или "0". Для оценки производительности точечного лидара STL27L в различных природных средах, разработано демонстрационное ПК-приложение LdsPointCloudViewer.

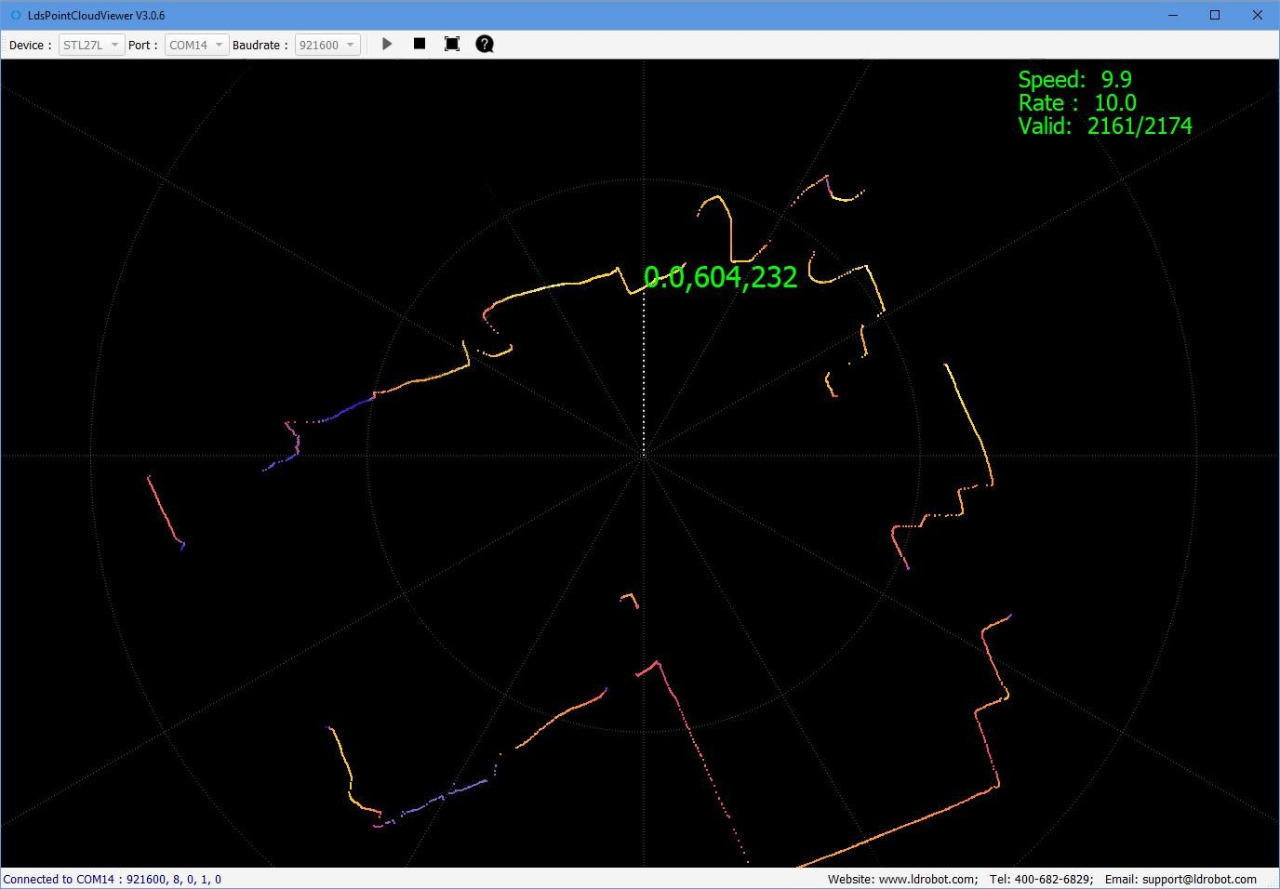

Пример 2D-карты с определением границ препятствий, созданной в LdsPointCloudViewer из массива точек измерения, сделанных лидаром DTOF STL27L

Физические размеры, мм

Документация

1. Краткое руководство пользователя (англ., web-ресурс);

Программное обеспечение

1. Набор ресурсов разработчика DTOF STL27L UART 360° (SDK);
2. Пример программирования драйвера лидара ESP8266 в Arduino IDE;
3. Оценочное приложение LdsPointCloudViever-x64;
4. Универсальный драйвер CP210x для Windows;
