Описание

Обратите внимание! Это уценённый товар, имеющий незначительные механические повреждения корпуса или матрицы ЖК-дисплея в виде небольших сколов, вмятин или царапин, ухудшающих его внешний вид, но никак и ничем не влияющих на работоспособность. Товар абсолютно новый, не восстановленный, не бывший в употреблении. Товар отпускается без учёта числа имеющихся повреждений и их фактического расположения (случайный выбор). Большинство дисплейных модулей содержат по два-три дефекта. Гарантия на уценённый товар распространяется исключительно в части исправности электрической схемы устройства.

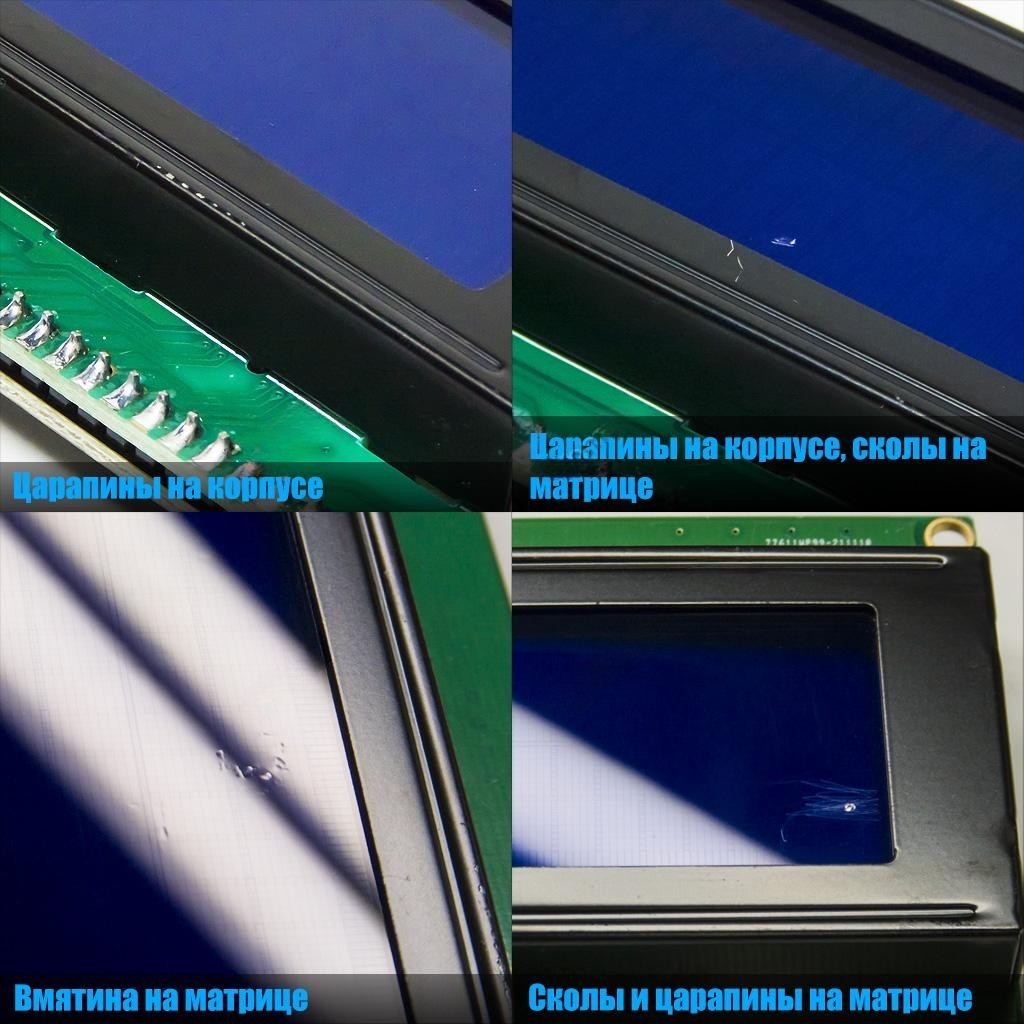

Фотокадры с примерами повреждений:

Технические характеристики

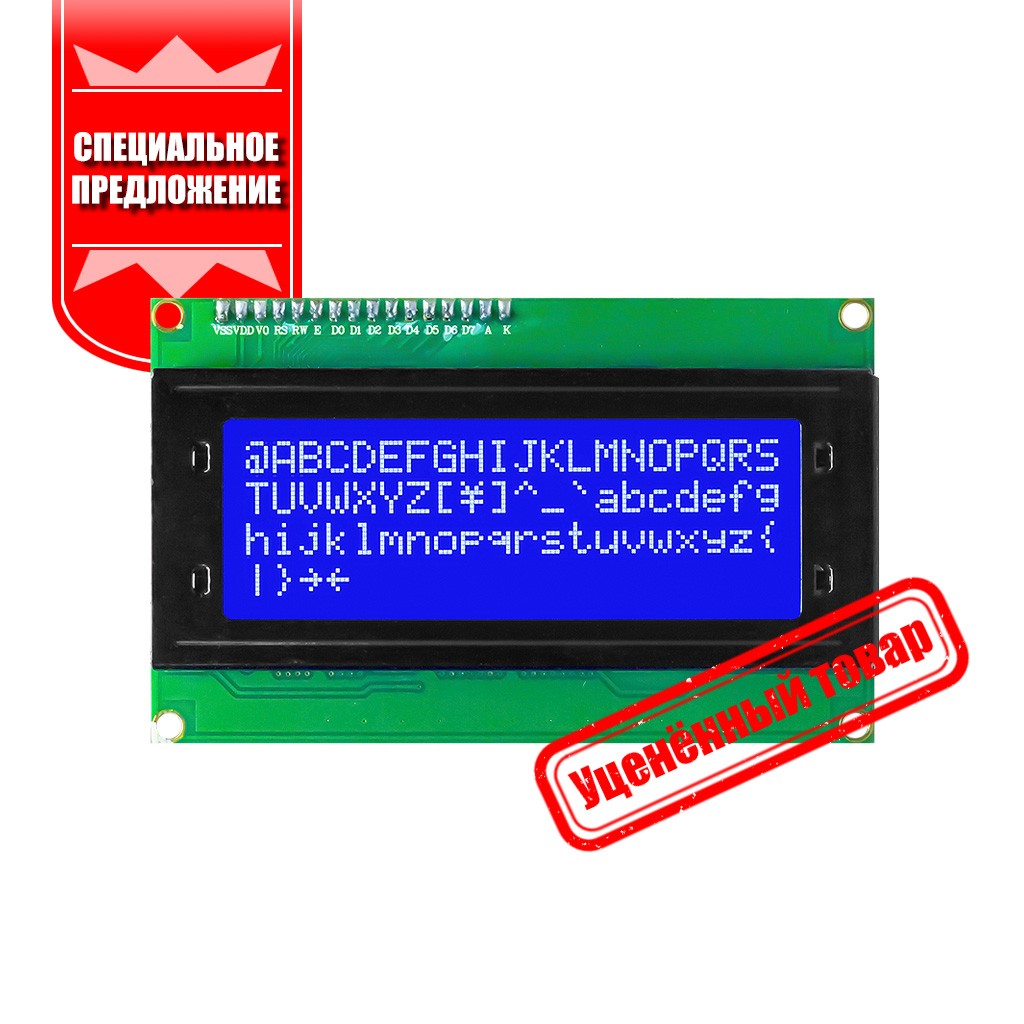

Дисплейный модуль LCD2004 с I2C — экономичное решение для разработки и моделирования приложений с выводом небольшого объёма текстовой информации: буквенных символов, различных знаков или цифр, в том числе и псевдографику. Основан на STN ЖК-матрице с использованием технологии изменения прозрачности пикселей для отображения цифровых данных. Активная область ЖК-матрицы имеет разбивку на горизонтальные строки и вертикальные столбы, и позволяет отображать одновременно до 80 символов. Встроенный графический контроллер HD44780 запрограммирован таблицей символов A00 (см. спецификацию в разделе документации). На аппаратном уровне поддерживаются функции очистики экрана, возвращения курсора в начальное положение, включение и выключение дисплея, включение и выключение курсора, а также мерцание и боковой сдвиг символов.

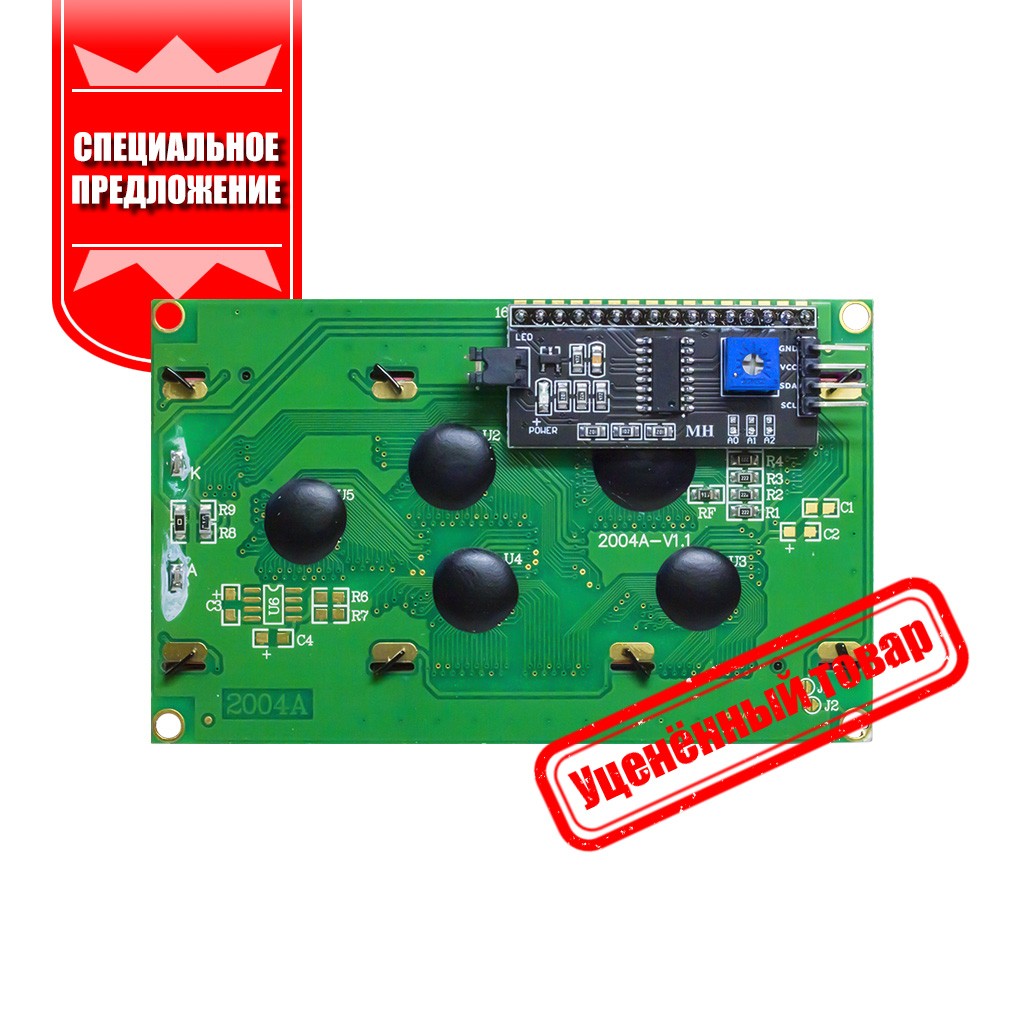

В модуль LCD2004 интегрирована плата расширения 16 цифровых портов ввода-вывода. Микросхема PCF8574 отвечает за преобразование входящих сигналов от внешнего контроллера, передаваемых по двухпроводной последовательной шине данных I2C на скорости до 100кГц, в сигналы интерфейса MC6800, распределяемых по соответствующим портам графического контроллера. Для HD44780 задействован формат 4-разрядной шины передачи данных (метод двухтактной трансляции одного байта информации). На плате расширителя портов также установлены: перемычка управления включением/выключением подсветки, электромеханический поворотный регулятор уровня контрастности пикселей на ЖК-экране и светодиод индикации питания. Дополнительно присутствуют три незапаянные площадки A0, A1 и A2, определяющие адрес I2C-устройства. По умолчанию значение адреса для PCF8574 установлено в 0x27h. В следующей таблице представлены доступные варианты переназначения I2C-адреса для PCF8574

Примечание. Единицей в таблице обозначен высокоуровневый логический сигнал, нулем - низкоуровневый. В исходном состоянии, все три порта A0, A1 и A2 микросхемы PCF8574 подтянуты к напряжению питания. Изменение логического состояния порта с высокого на низкий производится замыканием (запайкой) перемычки с контактом нулевого напряжения (общим), расположенным рядом с каждым из перечисленных портов.

Символьная таблица знакогенератора HD44780 (версия A00)

Графический контроллер HD44780 обладает возможностью многократной записи и хранения в области памяти знакогенератора (CGRAM) от 1 до 8 пользовательских символов.

Документация и ПО

1. Спецификация драйвера точечной матрицы HD44780 (англ., PDF);
2. Спецификация контроллера PCF8574 расширения портов ввода-вывода (англ., PDF);
3. Библиотека LiquidCrystall_I2C для интегрированной среды разработки Arduino IDE (web-ресурс);
