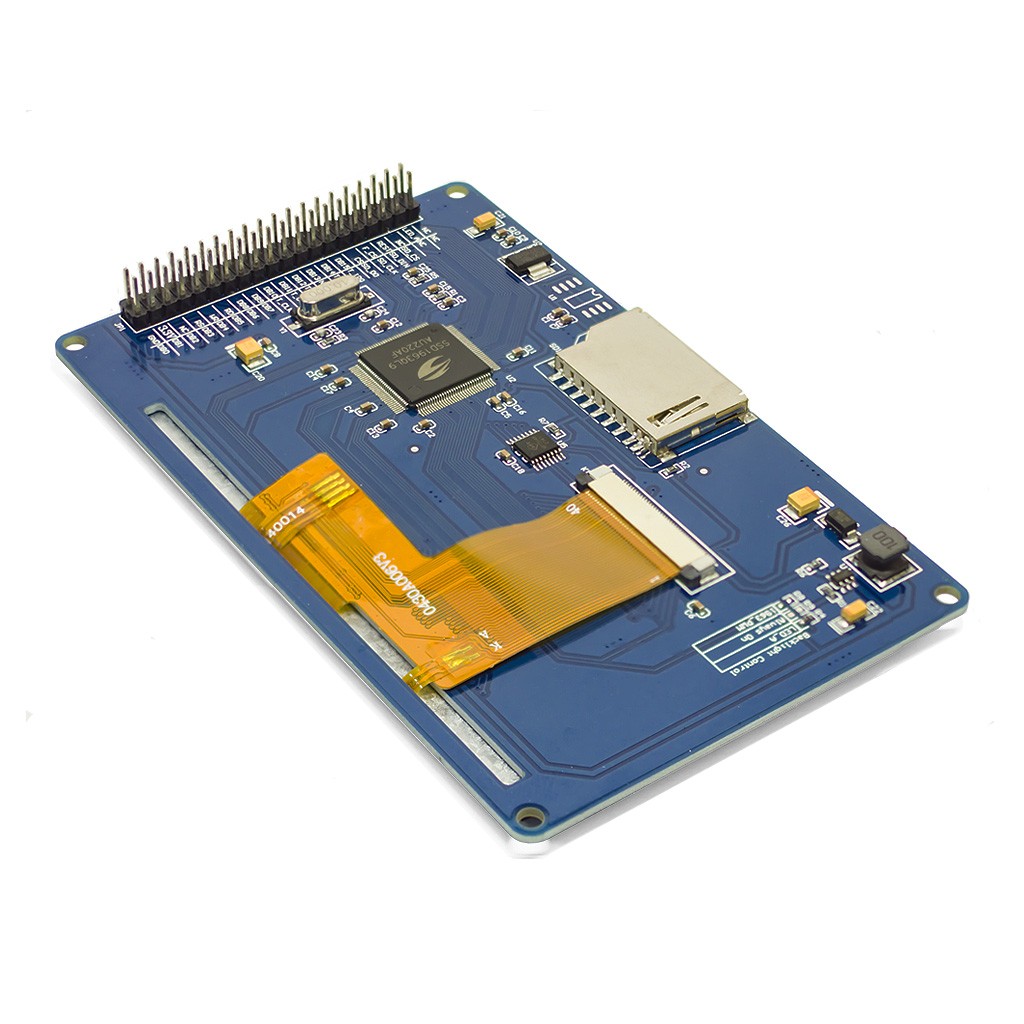

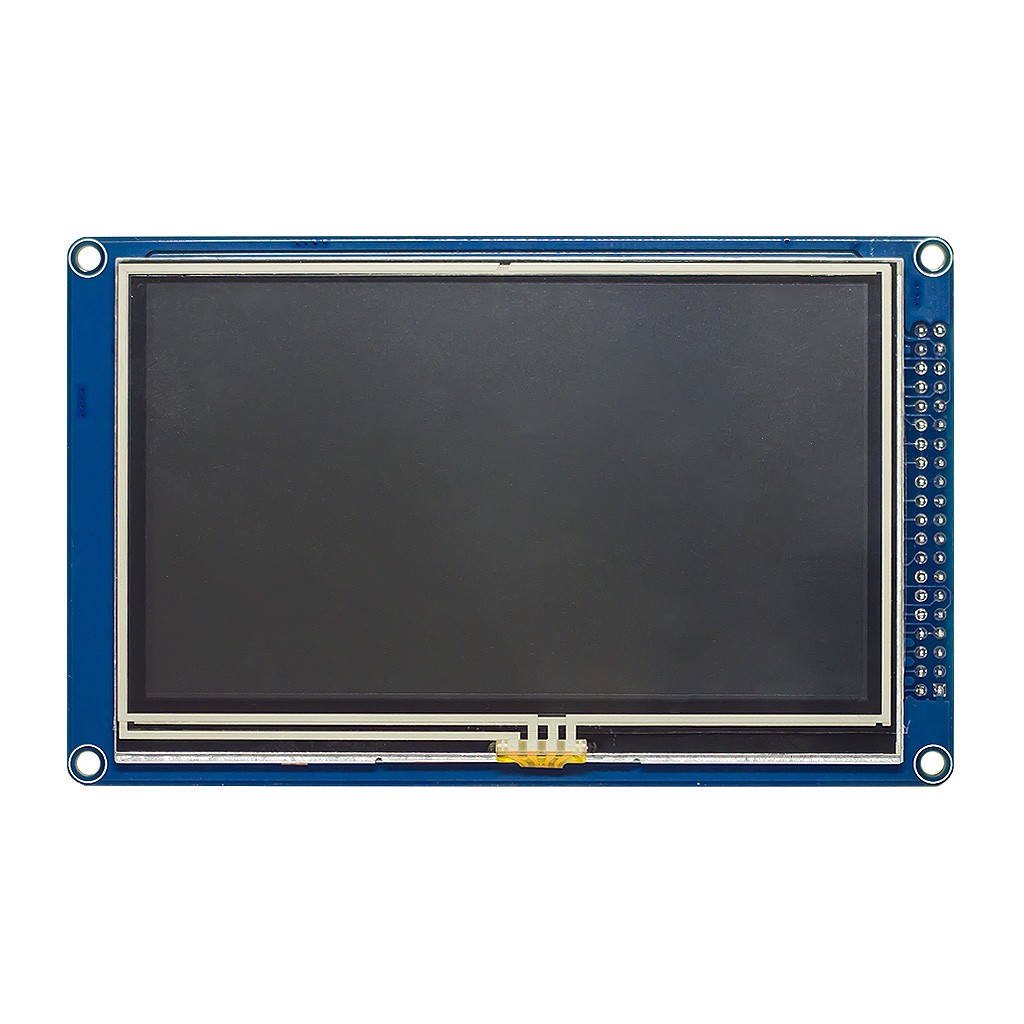

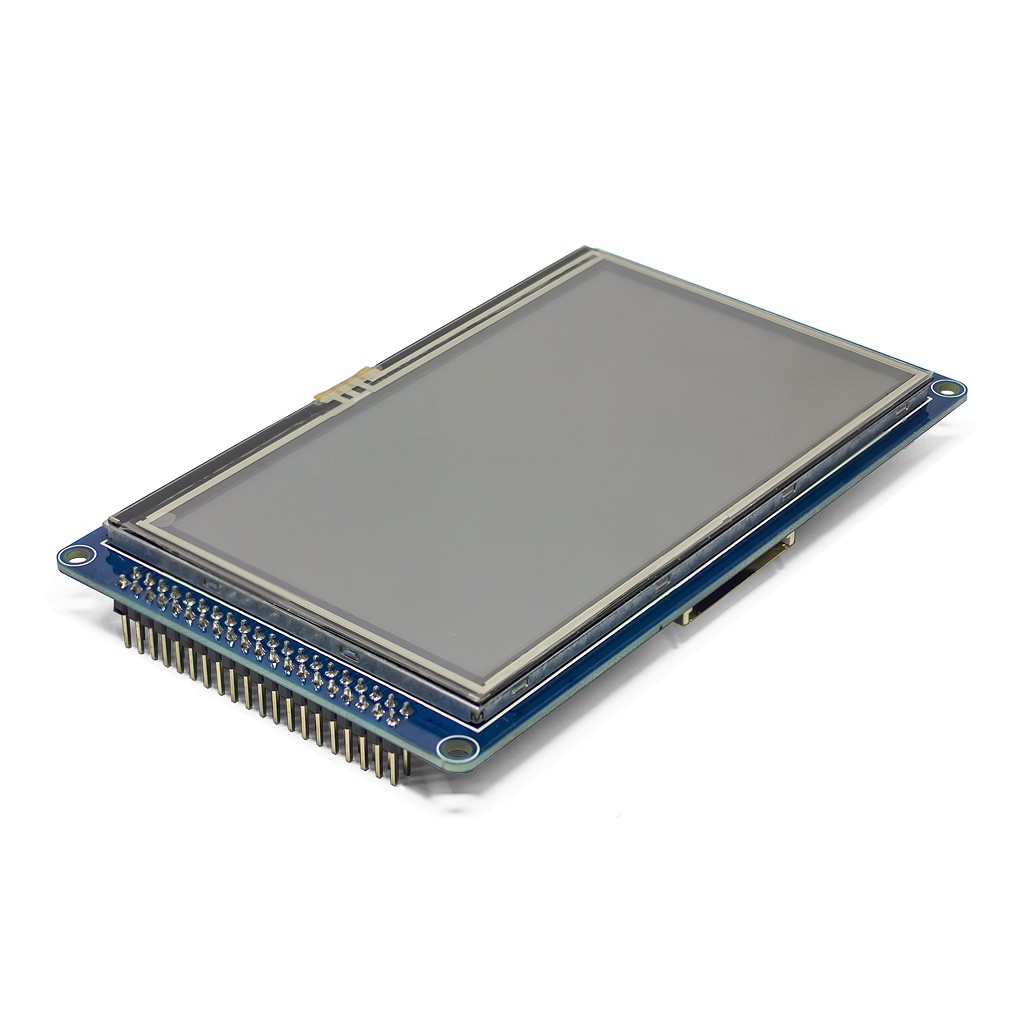

Описание

Технические характеристики

• Модель: 4.3inch_SSD1963 v4.6 / 0430A006V3 / 4300J-V03 / RXL043057-А / аналог;
• Ориентация: альбомная (поддерживается книжная);
• Питание: 2.8 ~ 3.3В постоянного тока DC;
• Потребление тока, макс.: 280мА;
• Диагональ: 4.3" дюйма;
• Экран
  • Матрица: ЖК, TFT TN LCD;
  • Разрешение: 480х272 графических точек;
  • Соотношение сторон: 30:17;
  • Цветовая палитра: RGB565, 65536 оттенков;
  • Графический контроллер: SSD1963 Solomon Systech;
  • Интерфейс: i8080;
  • Разрядность шины данных: 16-бит;
  • Контрастность: 300:1;
  • Яркость: 230 кд/м2;
  • Направление инверсии серого: смещение на 12 часов;
  • Время отклика: 25мс;
  • Углы обзора по горизонтали и вертикали: П70° х В70° х Л70° х Н60°;
  • Активная область: 95.04 х 53.858мм;
  • Подсветка: 6 белых светодиодов, LED 4200К;
  • Управление подсветкой (опционально): GPIO LEDA (по умолчанию), всегда включено, ШИМ-сигнал;
  • Сенсорная панель
    • Тип: резистивная;
    • Сенсорный контроллер: XPT2046 XPTEK;
    • Интерфейс: 4-проводный последовательный SPI;
    • Мультитач: нет, 1 касание;
    • Слот чтения карт памяти: формат SD, интерфейс SPI;
    • Разъём коммуникации: группа 40 (2х20) контактов с шагом 2.54мм;
    • Размеры модуля: 120 х 74 х 10мм;
    • Температура эксплуатации: -10°C...+70°C;
    • Вес: 90г;

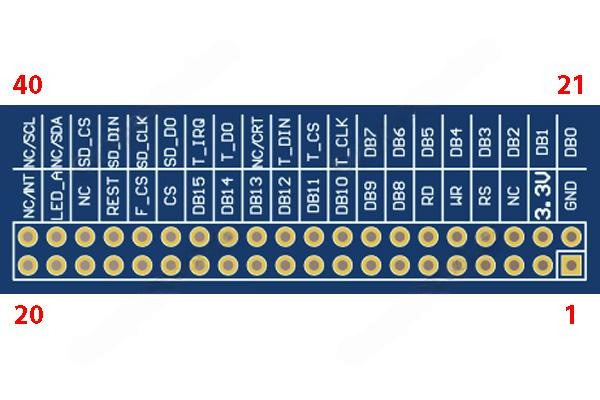

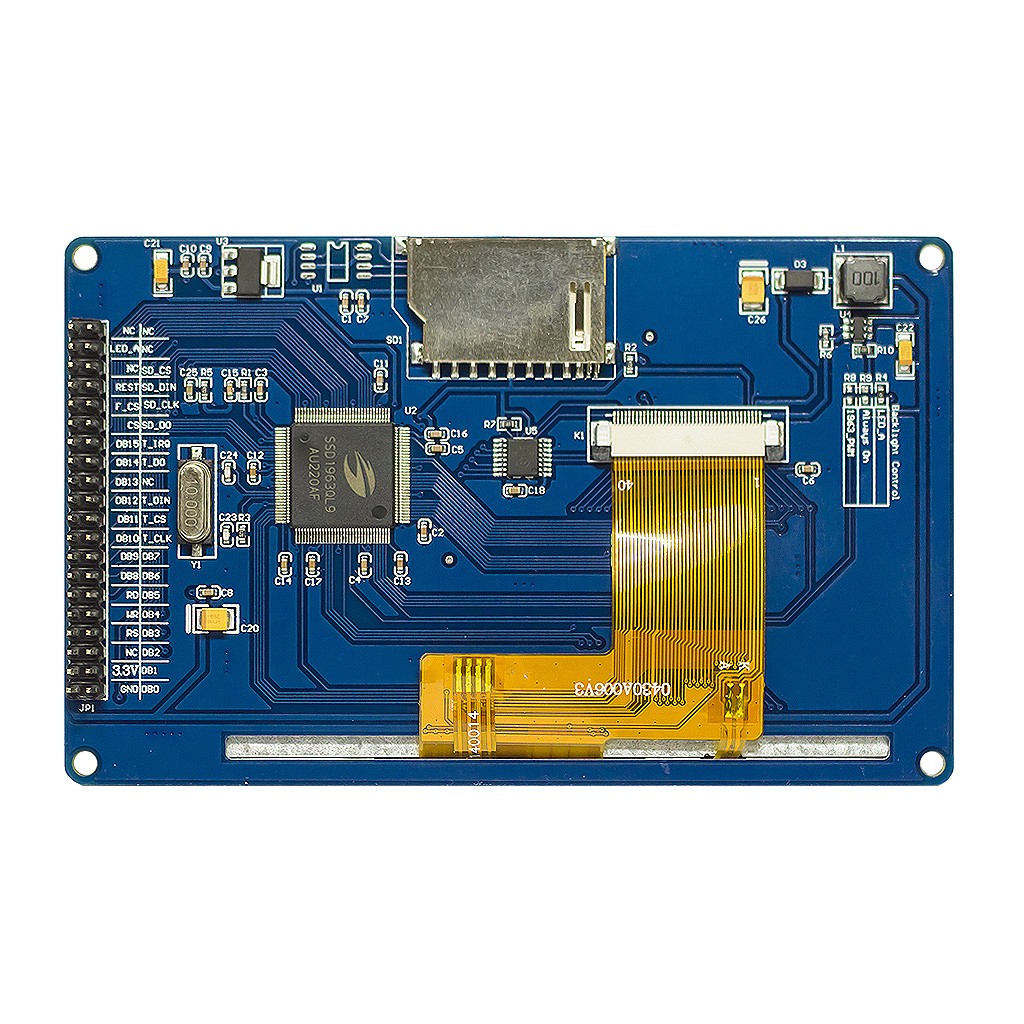

    Коммуникационный интерфейс 40-контактный






    № контакта	Обозначение	Назначение	Описание
    1	GND	Питание	Общий
    2	3.3V	Питание	Напряжение +3.3В DC
    3	NC	-	Не подключен
    4	RS(D/C)	Вход	Режим команда/данные LCD
    5	WR	Вход	Управление входящими данными LCD
    6	RD(E)	Вход	Управление исходящими данными LCD
    7-14	DB8-DB15	Вход-Выход	Старший байт данных LCD
    15	CS	Вход	Шина SPI. Выбор микросхемы SSD1963 LCD
    16	F_CS	Вход	Не используется
    17	REST	Вход	Сброс SSD1963 LCD. Активный низкоуровневый сигнал
    18	NC	-	Не подключен
    19	LED_A	Вход	Управление подсветкой LCD (зависит от конфигурации)
    20	NC	-	Не подключен
    21~28	DB0~DB7	Вход-Выход	Младший байт данных LCD
    29	T_CLK	Вход	Шина SPI. Синхронизация данных сенсорной панели
    30	T_CS	Вход	Шина SPI. Выбор микросхемы XPT2046 сонсорной панели
    31	T_DIN	Вход	Шина SPI. Входящие данные сенсорной панели
    32	NC	-	Не подключен
    33	T_DO	Выход	Шина SPI. Исходящие данные сенсорной панели
    34	T_IRQ	Выход	Шина SPI. Сигнал прерывания сенсорной панели
    35	SD_DO	Выход	Шина SPI. Исходящие данные SD-картридер
    36	SD_CLK	Вход	Шина SPI. Синхронизация данных SD-картридер
    37	SD_DIN	Вход	Шина SPI. Входящие данные SD-картридер
    38	SD_SC	Вход	Шина SPI. Выбор микросхемы SD-картридер
    39~40	NC	-	Не подключен

    Программное обеспечение



    1. Библиотека документации с примерами кода (80С51, STM32) для 4300J-V03;
    2. Cовместимая с Arduino библиотека UTFT для SSD1963 (ITDB43);

    ------------------
