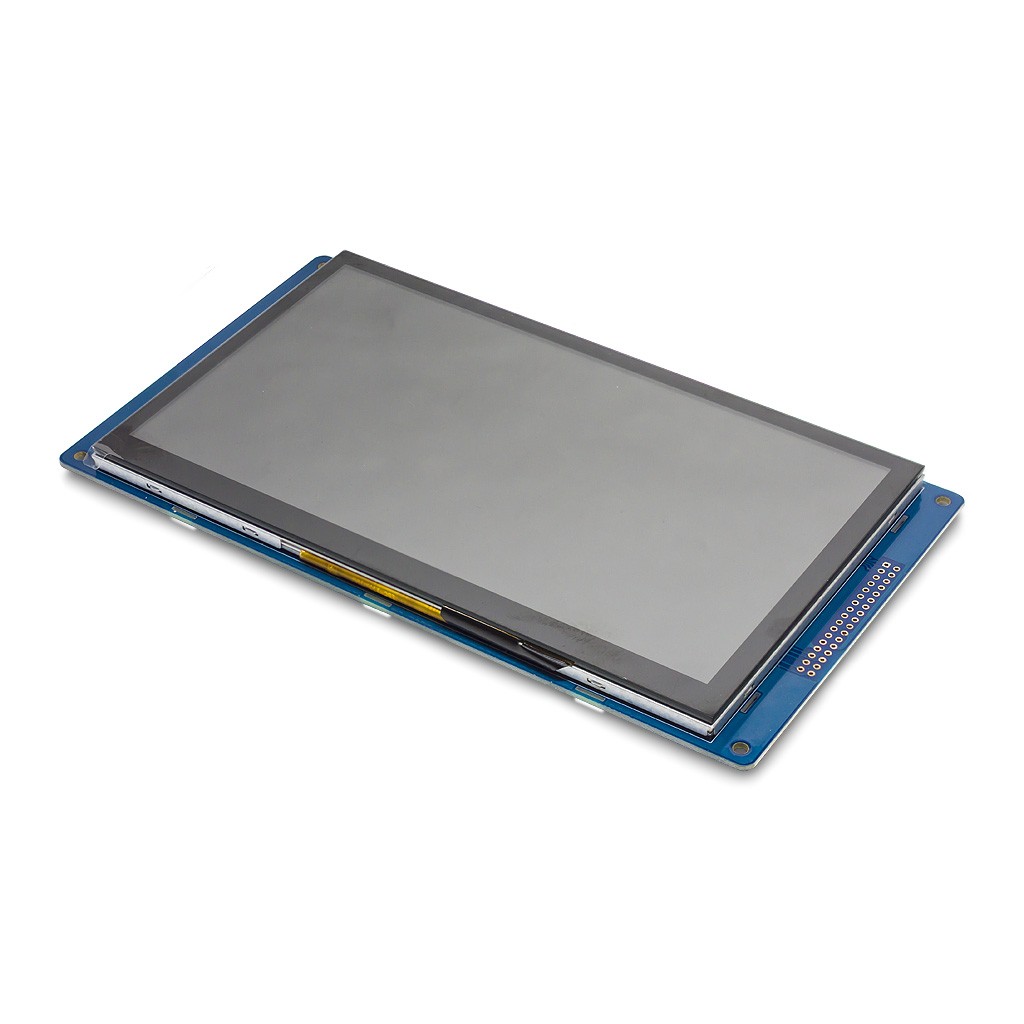

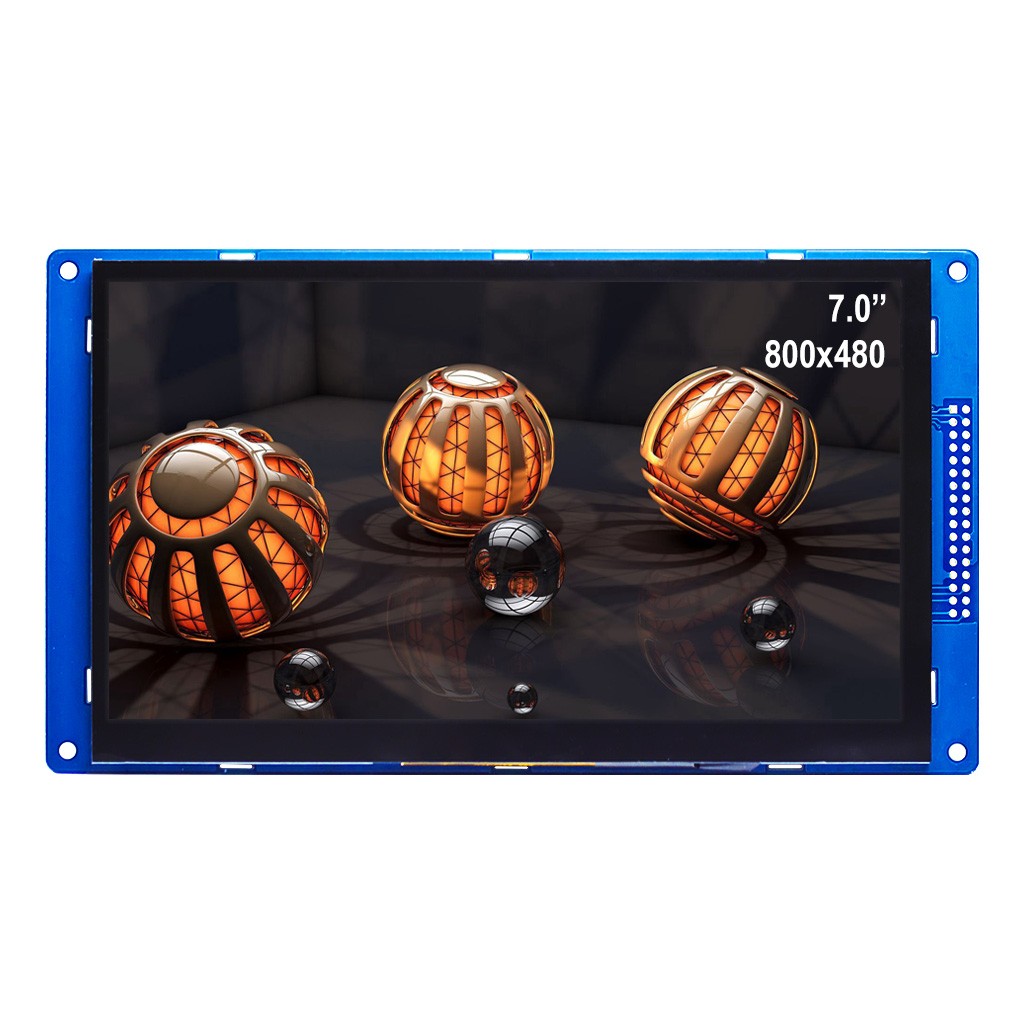

Графический TFT LCD экран 7 WKS70WV024-WCT 800*480 точек
Код товара: CTTL16536
 |
|
|
Описание
Технические характеристики
Комплектация

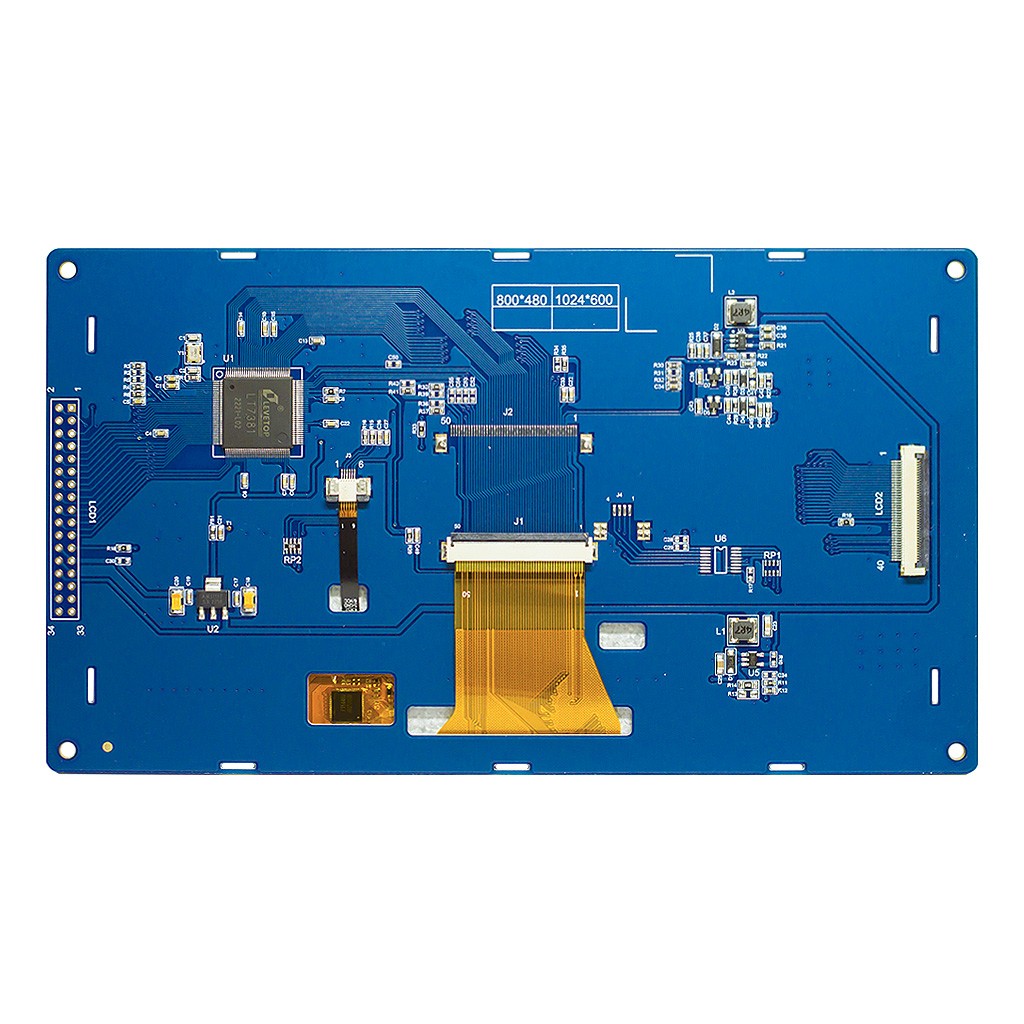

Назначение соединительных контактов портов LCD1 и LCD2
| Имя (марк.) | № вывода, LCD1 | № вывода, LCD2 | Функция | Описание |
| CS | 1 | 3 | Вход | Сигнал выбора микросхемы |
| RS | 2 | 4 | Вход | Сигнал регистра данные/команда |
| WR | 3 | 5 | Вход | Сигнал записи данных |
| RD | 4 | 6 | Вход | Сигнал чтения данных |
| LCD_RST | 5 | 7 | Вход | Сигнал сброса LCD, активный низкий уровень |
| DB0~DB15 | 6~21 | 8~23 | Вход/Выход | Шина данных (D0:LSB; D15:MSB) |
| GND | 22, 26~27 | 1~2, 24, 39~40 | Питание | Общий |
| BL_CTRL | 23 | 25 | Вход | Сигнал управления подсветкой |
| NC | 24~25, 29, 32 | 26~28, 31, 34, 37~38 | - | Нет подключения |
| VDD5V | 28 | 29~30 | Питание | Напряжение питания +5В |
| CTP_SDA | 30 | 32 | Вход/Выход | Сигнал последовательных данных шины I2C. Сенсорная панель |
| CTP_INT | 31 | 33 | Вход | Сигнал стробирования шины I2C. Сенсорная панель |
| CTP_RST | 33 | 35 | Вход | Сигнал сброса I2C, активный низкий уровень |
| CTP_CLK | 34 | 36 | Вход | Сигнал синхронизации шины I2C. Сенсорная панель |

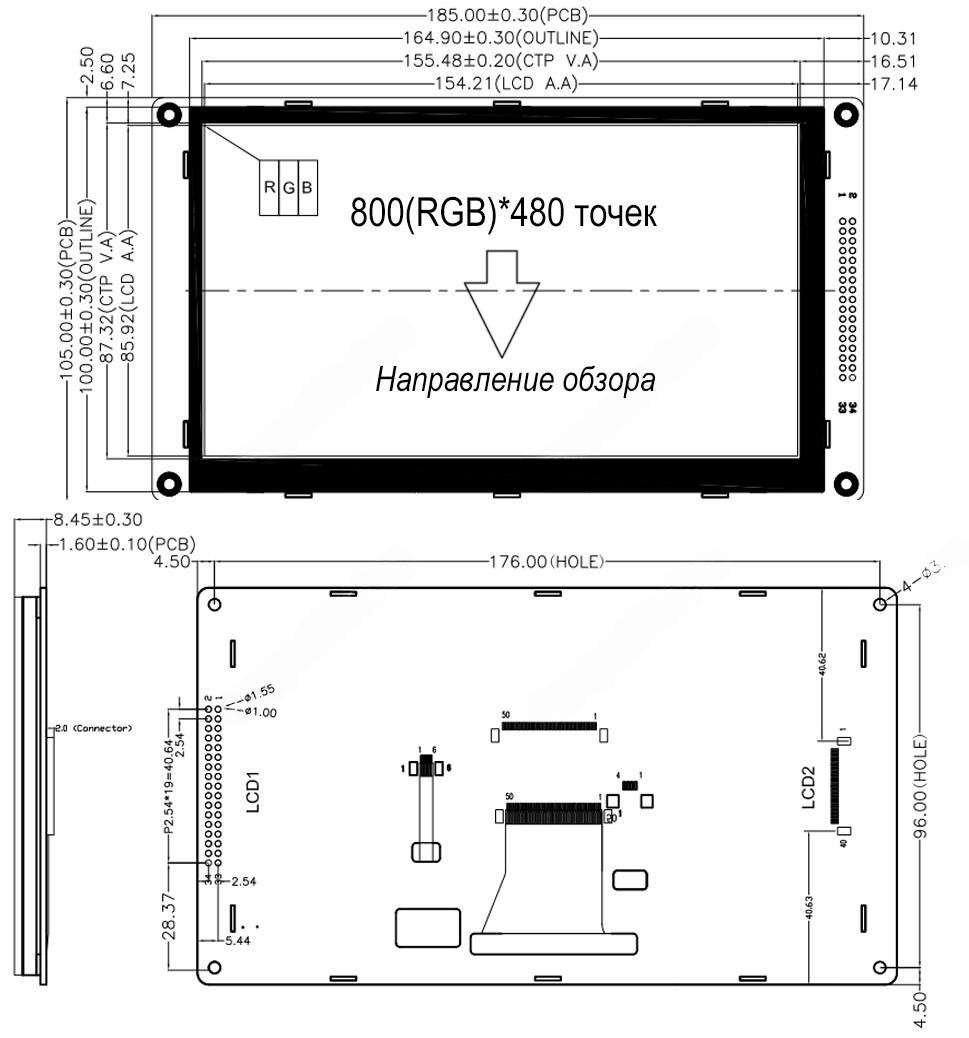

Физические размеры модуля WKS70WV024-WCT, мм
 |
Сопроводительная документация
- Спецификация экранного модуля WKS70WV024-WCT (англ., PDF);
- Графический контроллер Levetop LT7381 (англ., архив ZIP);
- Контроллер сенсорной панели FT5446 (англ., PDF);
Программное обеспечение
------------------
