В настоящее время даже самые миниатюрные электронные устройства оснащаются графическим дисплеем - пожалуй самым удобным инструментом интеллектуального общения с пользователем. На этапе разработки практически любого компактного устройства, особенно его портативного варианта, создатели стермятся подбирать самые энергоэффективные компоненты, так как свободные ресурсы электроэнергии в  таком устройстве, как правило, весьма ограничены. И одним из подходящих компонентов является OLED-дисплей со сверхэкономичным потреблением в силу отсутствия в конструкции ЖК-панели дополнительных источников освещения - ярких белых светодиодов, выполняющих функцию подсветки пикселей. Во всех других ЖК-панелях, изготавливаемых по технологии TFT-TN, TFT-IPS, STN и схожих вариантах, светодиоды подсветки находятся с обратной стороны панели и располагаются равномерно по всей площади.

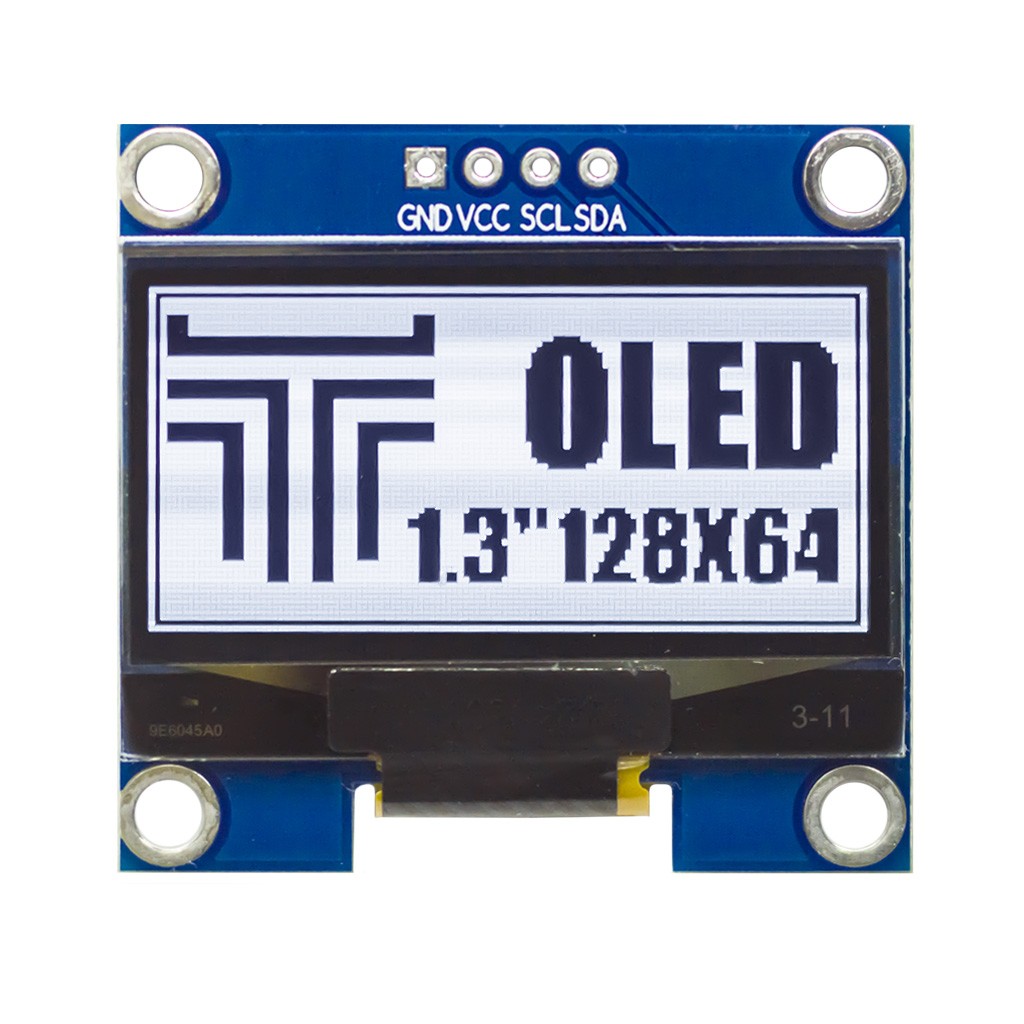

Ко всему экран OLED выделяется заметно улучшенными характеристиками качества выводимого изображения или текста. Модель OLED-дисплея XFP1116-07A-Y имеет монохромную матрицу с белыми пикселями в разрешении 128х64 графические точки и потребляет не более 80мА в пике при свечении всей активной области. Встроенный графический контроллер SSH1106 аппаратно поддерживает регулировку контрастности и несколько функций обработки изображения, такие как зеркальное отображение, прокрутка и т.д. Он оснащён высокоскоростным последовательным интерфейсом I2C (до 400кГц) и функционирует от напряжения +2.8В ~ +3.5В постоянного тока DC.

Последовательный межинтегральный интерфейс I2C/IIC

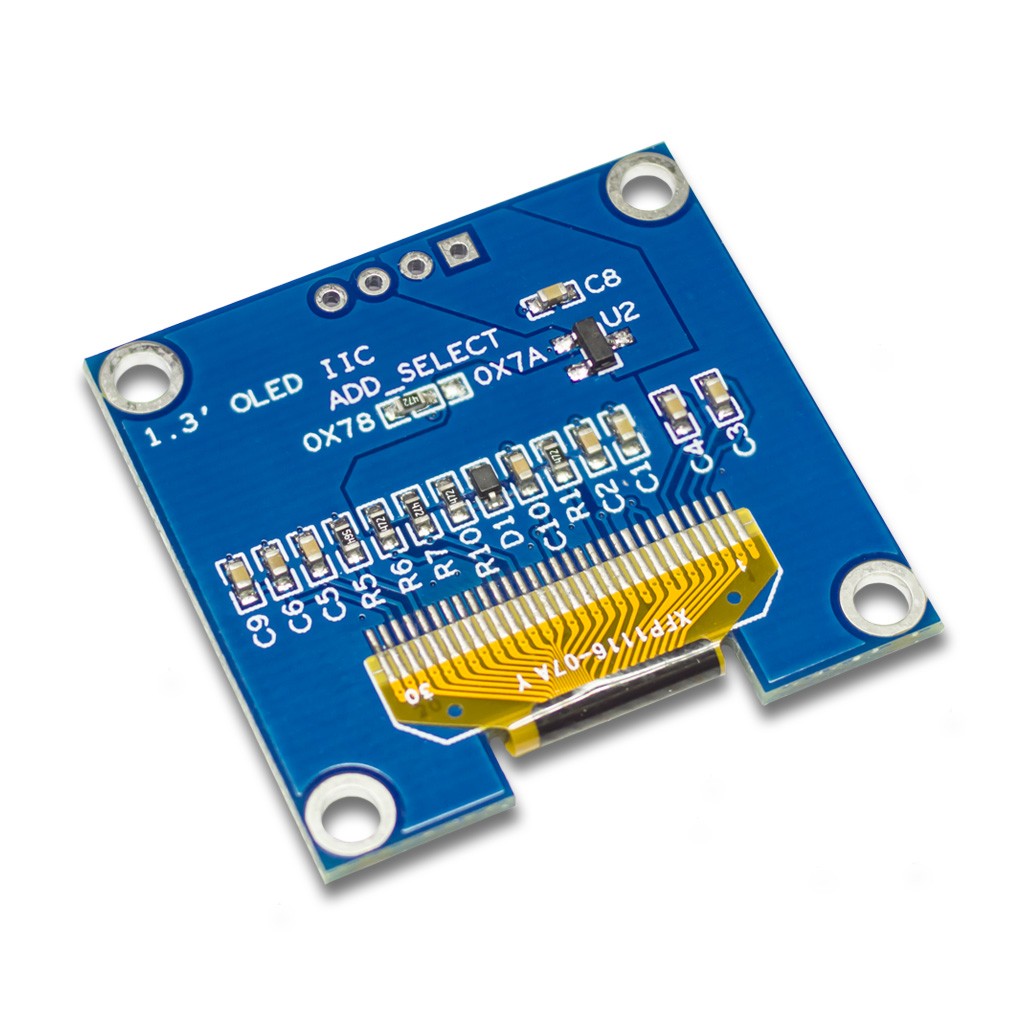

Коммуникация с управляющим устройством у OLED-дисплея XFP1116-07A-Y реализована через 2-проводную последовательную шину IIC (I2C). По умолчанию экранному модулю назначен адрес 0х3Ch. Также предусмотрено изменение текущего адреса на новый 0х3Dh, исключающее возможное появление коллизии с другими I2C-устройствами на одной шине. Новый адрес устанавливается путём самостоятельной перепайки соответствующей перемычки на обратной стороне платы.

Контроллер SSH1106 с интерфейсом I2C активно поддерживается мировым сообществом разработчиков. Для коммуникации SSH1106 с периферией существует множество программных библиотек и примеров с открытым исходным кодом на С/С++. Для платформы Arduino по настоящий день актуальны библиотеки U8glib или U8G2.

Технические особенности OLED-экрана

Для OLED существуют некоторые физиологические ограничения, влияющие на эффективность и продолжительность службы. Например, проявление эффектов старения пикселей при достижении достаточно продолжительного срока наработки, не менее 15-20 тысяч часов. Они преждевременно становятся заметными особенно тогда, когда OLED-панель эксплуатируется в приложениях с трансляцией долгих статичных изображений. Эффект остаточного изображения появляется из-за того, что разные пиксели экрана включаются в разное время. И максимальная яркость свечения наиболее активных пикселей со временем гораздо быстрее уменьшается. Своеобразный дисбаланс в нагрузке может привести к видимому отличию свечения наиболее активных и неактивных пикселей. Способов борьбы с остаточным изображением придумано уже много, но в массе своей они склоняются к цели равномерного использования пикселей с неполной яркостью свечения.

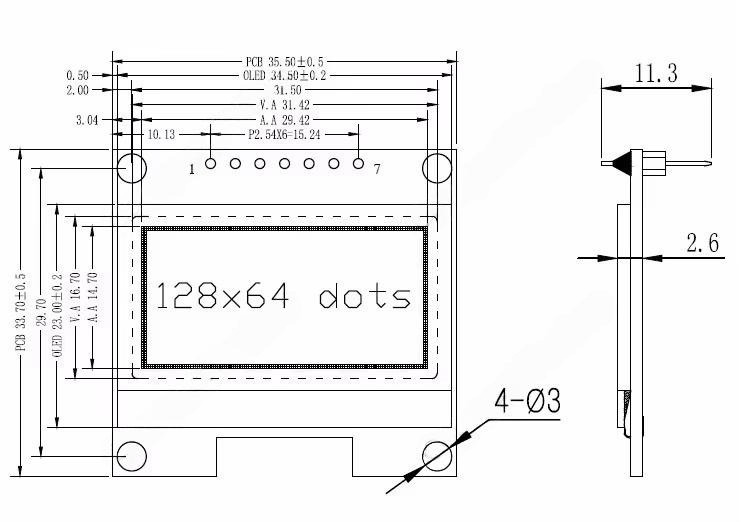

Физические размеры, мм
