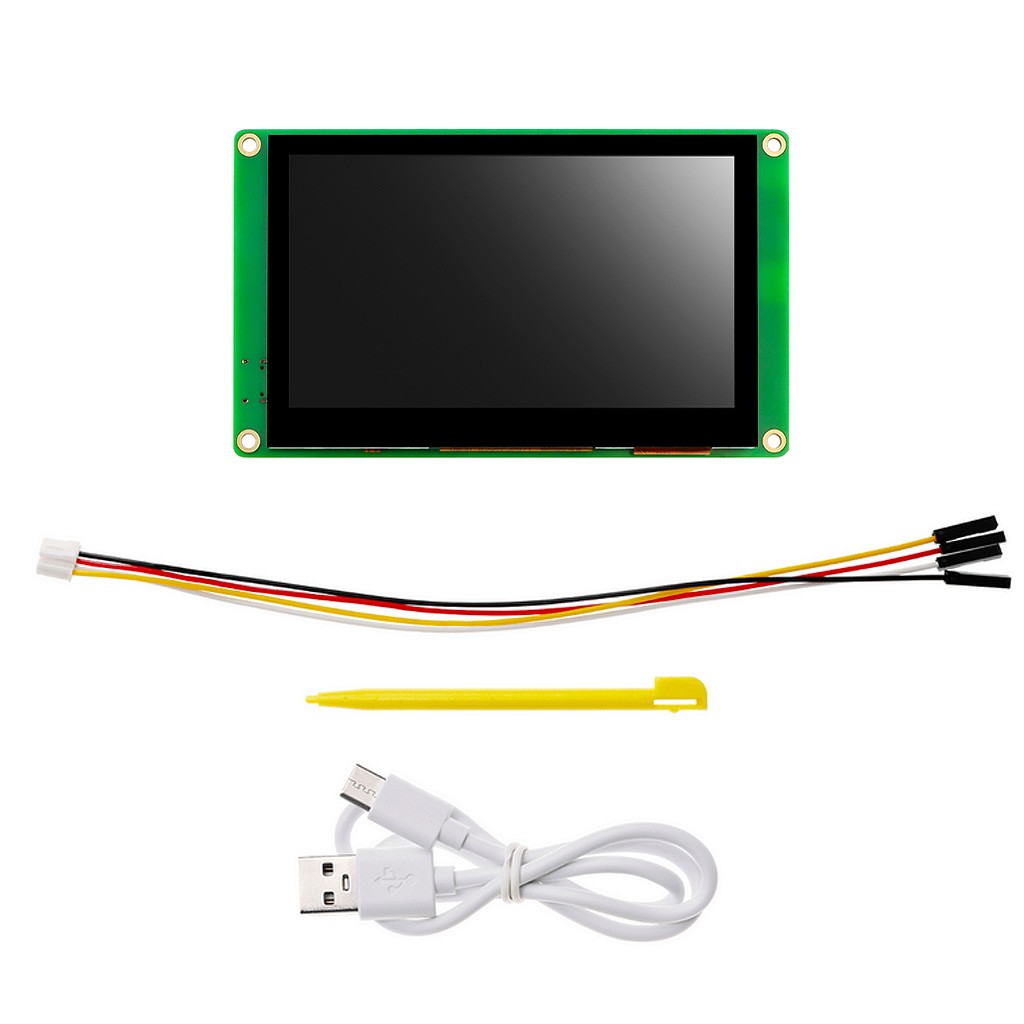

Комплектация

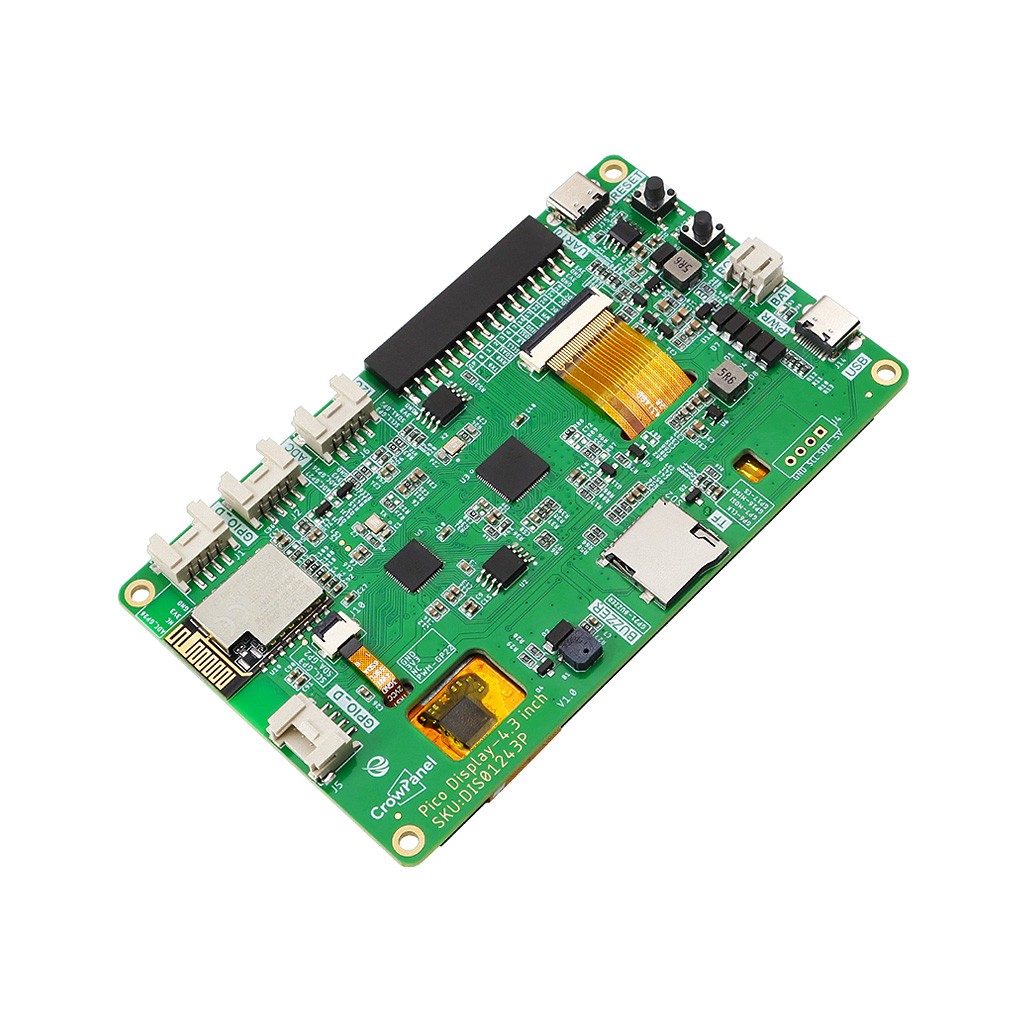

Дисплей CrowPanel Pico HMI представляет новую серию графических ЖК-панелей со встроенным программируемым микроконтроллером от Elecrow Technology. Экранный модуль CrowPanel Pico HMI — это высокопроизводительная цифровая платформа, предназначенная для быстрой разработки и простой интеграции приложения интеллектуального человеко-машинного интерфейса (Human Machine Interface, сокр. HMI) в современную бытовую и промышленную электронику и автоматику. Модуль собран на мощном чипе RP2040 (аналогичный чип впервые используется в Raspberry Pi Pico) и оснащён сенсорной панелью, благодаря чему способен самостоятельно выполнять различные интерактивные приложения ввода и вывода информации между прибором/устройством и пользователем. Наличие распространённых интерфейсов, включая порты для подключения 150+ модулей из серии Elecrow Crowtail, обеспечивают дисплейному модулю CrowPanel Pico неограниченную возможность дополнительного расширения. Графическая HMI-панель CrowPanel Pico совместима с языками программирования C/C++ и MicroPython, поддерживается комплексным набором детализированной документации и SDK-библиотеками.

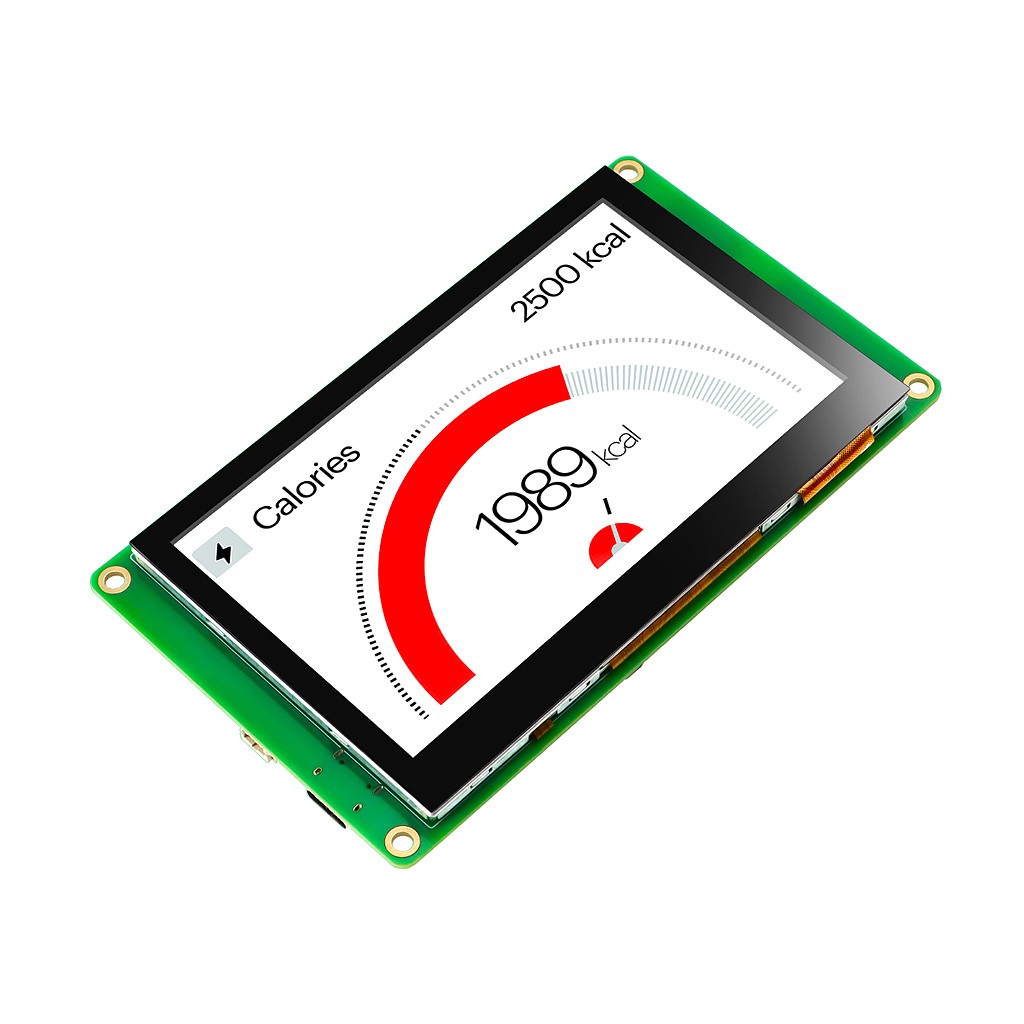

В конструкции экранного модуля CrowPanel Pico 4.3" Touchscreen RP2040 задействована графическая TN ЖК-матрица с разрешением 240х320 пикселей, высокой контрастностью 1:1000 яркостью фоновой подсветки 250кд/м2 и большими углами обзора >80° в любом направлении. Ёмкостная сенсорная панель чувствительна к одному-пяти одновременным касаниям. Дисплейный модуль имеет разъём подключения литиевой 3.7В батареи с функцией подзарядки, способен работать в приложениях с автономным питанием. Источником воспроизведения звука в CrowPanel Pico является маломощный тональный зуммер - магнитный излучатель. Энергоэффективность HMI-панели CrowPanel обусловлена реализацией в процессоре RP2040 энергосберегающих режимов сна и гибернации. Расширенный размер внутренней флеш-памяти 8МБ рассчитан на загрузку объёмного кода пользовательского приложения. Радиопередатчик BW16 на шине UART1 предоставляет интерфейс беспроводной связи WiFi 4 + Bluetooth 5.0. Весит экранный модуль CrowPanel Pico 4.3 дюйма всего 95г, его физические размеры составляют 121.9 х 71.5 х 13.2мм.

Интерфейсы HMI-модуля CrowPanel PICO 4.3" СTP IPS-TFT LCD

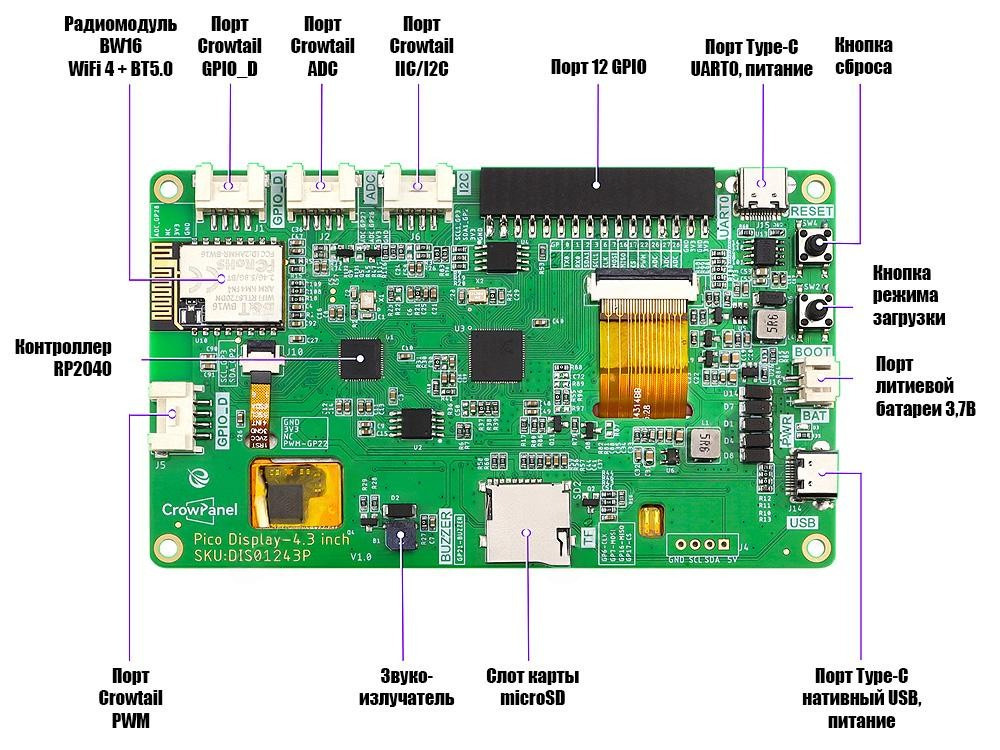

На нижней стороне платы экранного модуля располагаются следующие компоненты и пользовательские интерфейсы:

Функциональное назначение выводов порта GPIO

Функциональное назначение портов Crowtail и USB Type-C

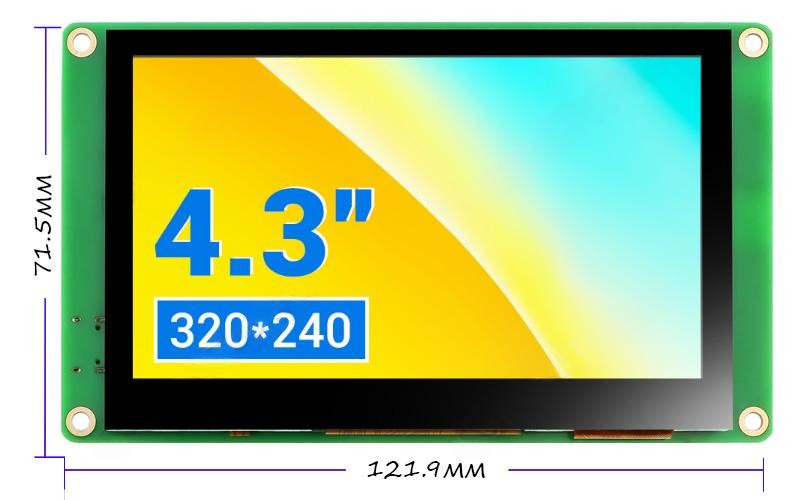

Физические размеры, мм

Программное обеспечение

1. Учебное руководство пользователя CrowPanel HMI Module (англ., web-ресурс);
2. Исходники и ресурсы для примера из учебного руководства (zip-архив);
3. Базовые демонстрационные примеры (zip-архив);
4. Вспомогательные программные библиотеки для CrowPanel Pico (zip-архив);

Сопроводительная документация

1. Спецификация 4.3" ЖК-панели ST7265 CrowPanel (англ., PDF);
2. Спецификация контроллера сенсорной панели GT911 (англ., PDF);
3. Спецификация контроллера RP2040 (англ., PDF);
4. Принципиальная схема и чертежи CrowPanel Pico 4.3" (zip-архив);
