RA272 Система плавного включения света 12 В/5 А на датчике SB0081.

Код товара: RDKT236190
Есть в наличии

Обратите внимание на близкий по назначению товар: Модуль RP272M. Полупроводниковый модуль плавного включения нагрузки (12 В ; 5 А) для пироэлектрических датчиков движения RA267M (SB0081) Модуль RA0114. Датчик движения HC-SR505 инфракрасный

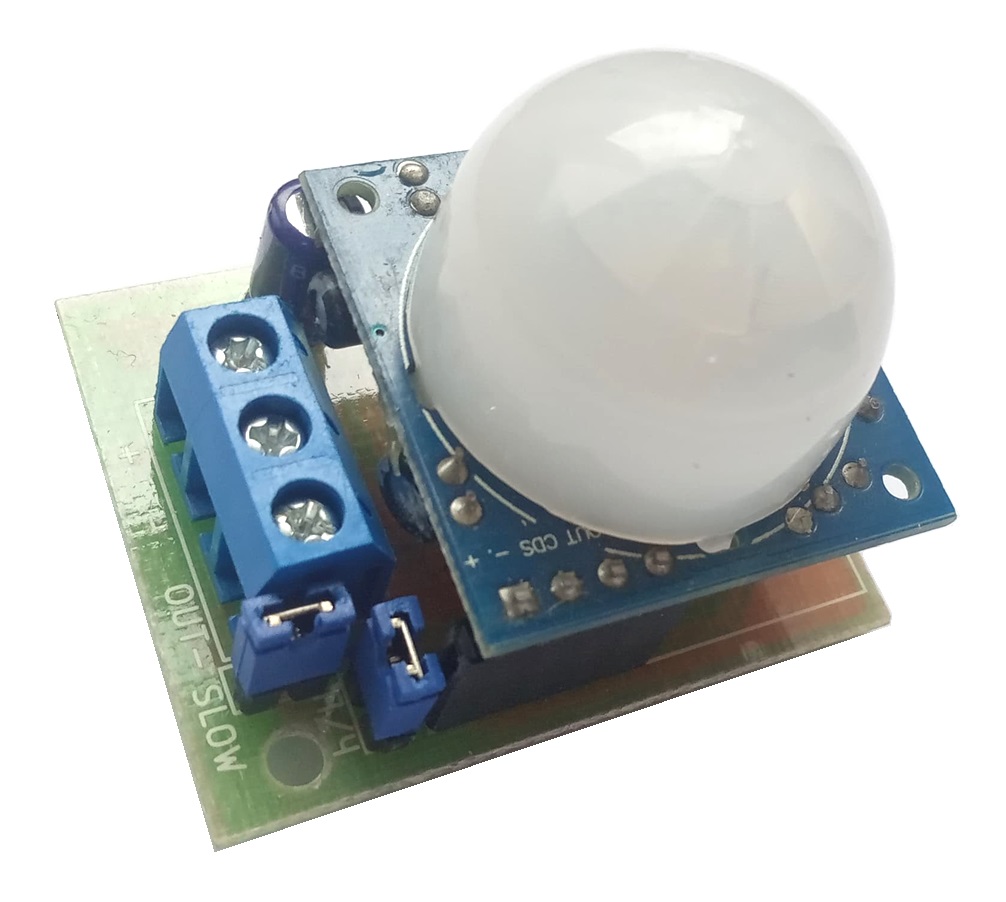

Полупроводниковый модуль + пироэлектрический датчик движения SB0081.

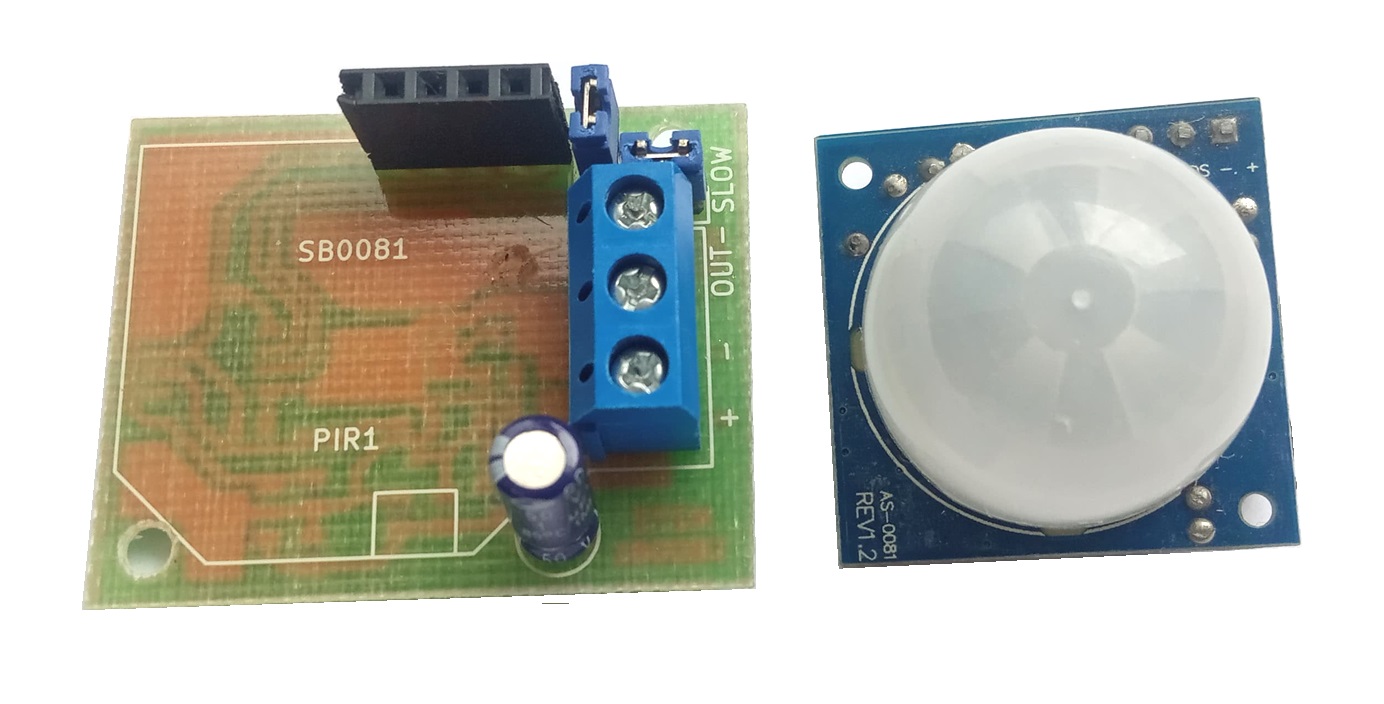

  «RA272» - это радиоконструктор, который состоит из двух модулей:
• Пассивного пироэлектрического датчика SB0081;
• Полупроводникового модуля RP272M плавного включения нагрузки (12 В ; 5 А) для пироэлектрического датчика движения SB0081.



  Система рекомендуется для включения-выключения светодиодных лент, низковольтных ламп или других нагрузок постоянного тока до 5 А с напряжением 12 В.

  Благодаря применению полевого транзистора (вместо реле), в качестве коммутирующего элемента, получилось сделать устройство абсолютно бесшумным и значительно снизить его размер. Малая рассеиваемая мощность позволяет эксплуатировать его непрерывно.

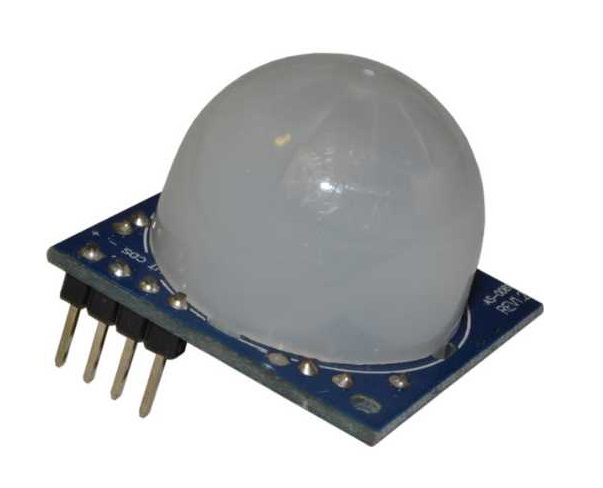

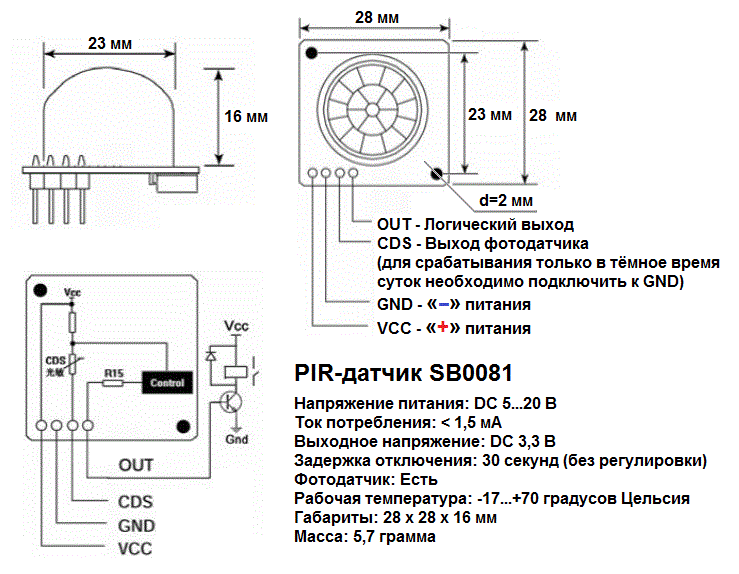

  «SB0081» - это пассивный пироэлектрический датчик с широким углом обзора и возможностью работы в дневное и ночное время суток.
  Используется для детектирования перемещения людей и животных на расстоянии до 5...7 метров.
  Может применяться в схемах управления освещением, сигнализациях и т.д.

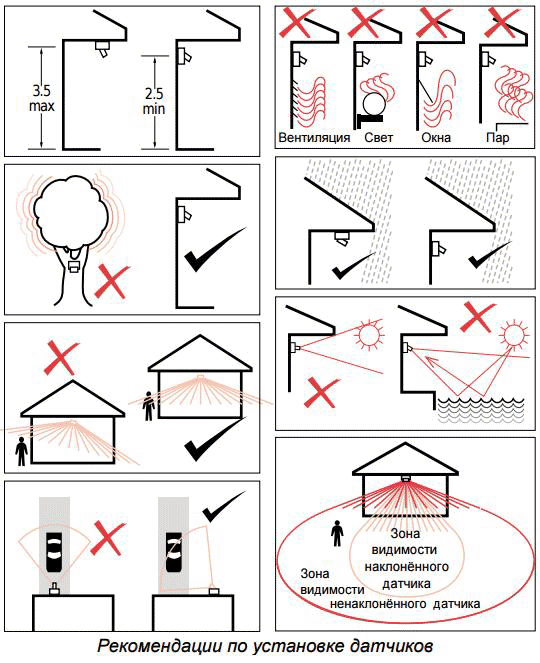

  Из-за высокой чувствительности ИК-датчика, не рекомендуется использовать модуль:
• В среде, параметры которой могут значительно и быстро изменяться;
• В местах ударов или вибраций;
• В местах, где есть препятствующие прохождению ИК лучей материалы, например, стекло, пластик;
• При воздействии прямого солнечного света;
• Вблизи нагревателей или кондиционеров.

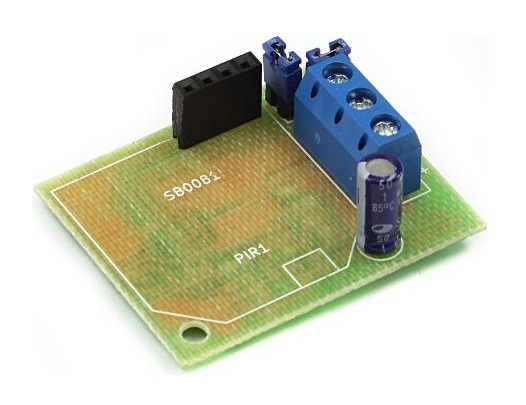

  «RP272M» - это полупроводниковый модуль плавного включения и выключения нагрузки.
  Модуль RP272M (как и его братья RP270M, RP271M, RP273M) выполняет функцию Soft Switch, т.е осуществляет плавное включение и выключение для улучшения зрительного восприятия вследствие уменьшения раздражения зрительного нерва.
• С помощью джампера "SLOW" можно выбрать скорость затухания.
• С помощью джампера "Ч/П" можно выбрать режим полного или частичного выключения. Режим частичного выключения позволяет обеспечить дежурное освещение.

  Регулировка времени задержки и чувствительности фотодатчика в данной системе не предусмотрена.

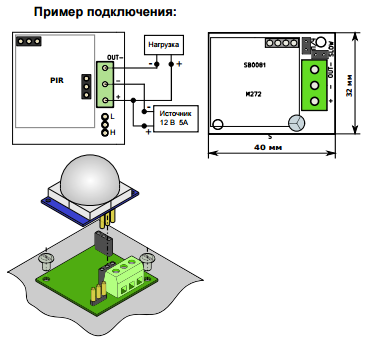

  Подключение нагрузки и датчиков:
• «+» источника питания и нагрузки подключить к одному контакту клеммника (на плате обозначен знаком «+»);
• «-» источника питания подключить к контакту клеммника со знаком «-»;
• «-» нагрузки подключить к контакту клеммника «OUT-»;
• Коммутирующую плату следует прикрепить к токоизолирующей (диэлектрической) поверхности;
• PIR датчик устанавливается в гнёздо PLS-4 на плате.



  Технические характеристики:
• Напряжение питания: DC 12 В;
• Напряжение нагрузки: DC 12 В;
• Максимальный ток нагрузки: 5 А;
• Задержка отключения: 30 секунд;
• Фотодатчика: Есть;
• Время быстрого выключения (без джампера SLOW): 2 секунды;
• Время медленного выключения (с установленым джампером SLOW): 7 секунд;
• Интенсивность освещения в "дежурном" режиме (установлен джампер Ч/П): 10 %.
• Крепление системы: 2 диагональных отверстия диаметром 3 мм с матрицей 33 х 26 мм;
• Исполнение: Безкорпусное (встраиваемое);
• Габаритные размеры: ~41 х 33 х 33 мм;
• Масса: ~13 грамм.

------------------
