Контроллер Uno R4 WiFi Black Edition Arduino-совместимый.

Код товара: CTTL16655
Есть в наличии

Обратите внимание на близкий по назначению товар: Arduino UNO R4 WiFi / Совместимый контроллер UNO R4 WiFi ARDUINO 48МГц Cortex-M4 R7FA4M1+240МГц ESP32-S3-Mini-1-N8



  Оценочная плата UNO R4 WiFi Black Edition Arduino — одна из самым известных и популярных учебно-образовательных платформ по программированию микроконтроллеров, имеющая персональную интегрированную среду разработки приложений - Arduino IDE. Полностью открытая платформа Arduino выделяется среди других своей оглушительно успешной многолетней историей. Развитие учебной платформы Arduino продолжается и в настоящее время - выходят в свет новые электронные платы, совершенствуется оригинальное программное обеспечение. За последние десятилетия для Arduino обнародовано множество интересных и увлекательных учебных материалов. За годы существования Arduino, огромный безвозмездный вклад в её поддержку привнесло сообщество из профессиональных разработчиков и любителей-энтузиастов, своими руками создавших неисчислимое количество проектов уникальных многофункциональных устройств, примеры которых доступны для всех желающих. Ими написано множество программных библиотек для Arduino IDE, добавляющих платформе значительно б?льшую универсальность.

  Arduino — это аппаратно-программный конструктор, основанный на микроконтроллерах семейства AVR и ARM, позволяющий создавать законченные устройства для индивидуального применения или предназначенные для задач массового рынка. Платформа Arduino обладает нескончаемым потенциалом относительно возможностей расширения проектируемого приложения. Устройство с Arduino-контроллером может состоять из двух и более совместимых модулей, а также включать в себя сколько угодно самых разных электронных компонентов. Поддержка цифро-аналоговых интерфейсов обеспечивает контроллеру Arduno высокий уровень коммуникации с аналогичной платформой или другим внешним оборудованием.

  Первичная часть UNO R4 WiFi

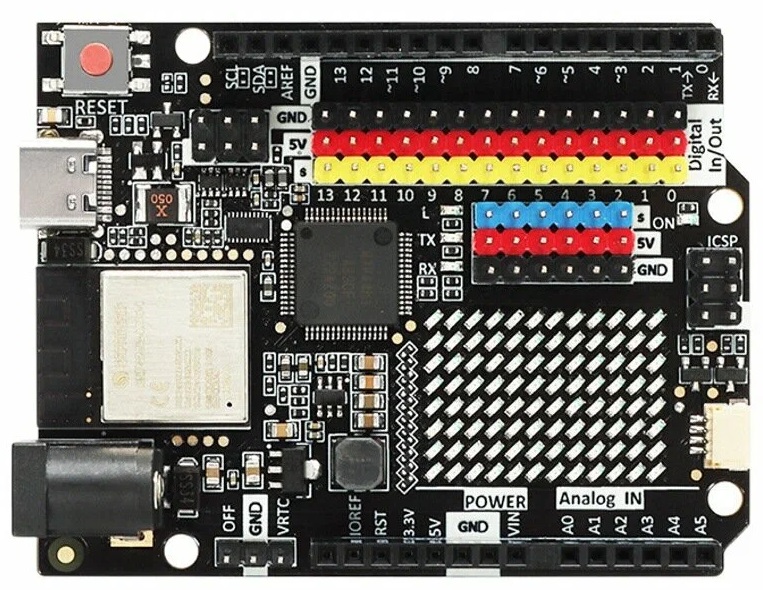

  UNO R4 WiFi Black Edition — Arduino-совместивый контроллер, во многом повторяющий дизайн флагманской ревизии Arduino UNO R4 WiFi. Первичная часть модуля построена на чипе 32-разрядного ARM Cortex-M4 R7FA4M1AB3CFM, обладающего 3-кратной увеличенной производительностью в вычислительных операциях. Контроллер с архитектурой ARM способен работать на частоте до 48МГц, тогда как предыдущая UNO R3 с контроллером AVR только до 16МГц. Обновлённый процессор реализует в UNO R4 новые опции: интерфейс 12-битного цифро-аналогового преобразователя (ЦАП), увеличенное до 14 бит разрешение аналого-цифрового преобразователя (АЦП), CAN-интерфейс, интерфейс операционного усилителя OPAMP, нативный порт USB последовательной шины RX/TX (отделённый от второй последовательной шины UART RX/TX), существенно расширенный объём ОЗУ и ПЗУ.

  UNO R4 не имеет персональной операционной системы, в главном чипе лишь записано мини-ПО для запуска приложения и для загрузки нового пользовательского кода. Пользовательские порты общего назначения расположены на UNO R4 WiFi по периметру в "классическом" стиле, принадлежат они микроконтроллеру R7FA4M1. Все цифровые и аналоговые порты, как и раньше, оперируют логическими сигналами с 5-вольтовым уровнем напряжения. Нагрузочный ток на один логический вывод ограничен до 8 мА, суммарный ток всех выводов не должен превышать 60 мА.

  Вторичная часть UNO R4 WiFi

  Вторичная часть UNO R4 WiFi представлена радиопередатчиком ESP32-S3-Mini-1-N8 со встроенной антенной, образующая интерфейс беспроводной связи стандарта Wi-Fi 4 и Bluetooth 5.0. По умолчанию чип ESP32-S3 функционирует в роли "промежуточного моста", через него "проходит" вся информация между портом USB Type-C и контроллером R7FA4M1. UNO R4 WiFi обладает электронным переключателем с программным управлением, соединяющим USB-С либо с ESP32-S3, либо с ARM Cortex M4. В добавок на плате есть нераспаянная перемычка принудительной установки прямого маршрута от USB-С к R7FA4M1.

  Для контроллера ESP32 на печатной плате разведены служебные выводы — площадки под пайку и контактный разъём 3х2. Через эти выводы ESP32 может быть запрограммирован любой другой совместимой прошивкой. Исходное состояние Wi-Fi/BT-чипа возвращается повторной записью оригинальной прошивки. Логика контроллера ESP32-S3 работает исключительно с 3.3-вольтовыми уровнями и не поддерживает прямое подключение оборудования с 5-вольтовой логикой/питанием.

  В UNO R4 оснащена матрицей из 96 мини-светодиодов с расположением сегментов в форме прямоугольника 8х12. LED-матрица позволяет создавать в приложении визуальное отображение информации из статичных изображений или многокадровой анимации. Она также может быть использована для программирования простеньких игр уровня тетрис-змейка. Линии управления сегментами матрицы привязаны к первичному контроллеру R7FA4M1 и не имеют физического доступа. Микросхема интегрированного DC-преобразователя предусматривает питание UNO R4 от напряжения в расширенном диапазоне 6~24В постоянного тока.

  Альтернативный взгляд на UNO R4 WiFi

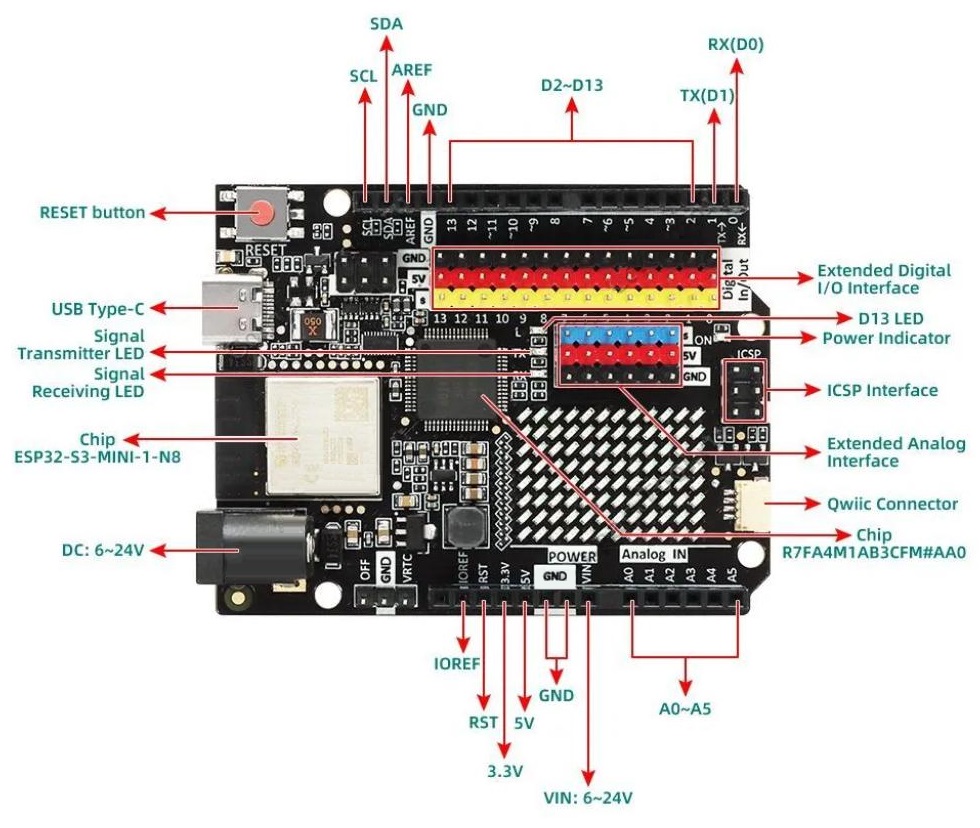

  Бонусом ревизии UNO R4 WiFi Black Edition является наличие цветных разъёмов с дублирующими портами, сгруппированными по 3 в ряд с 5-вольтовым напряжением, предназначенными для более удобного подключения различных датчиков или серво.

  Важно учитывать свободные ресурсы встроенного понижающего регулятора напряжения TP6841S6 с пропускной способностью по току до 800 мА. На R7FA4M1 может тратиться до 150мА, на ESP32-S3 — до 400 мА.

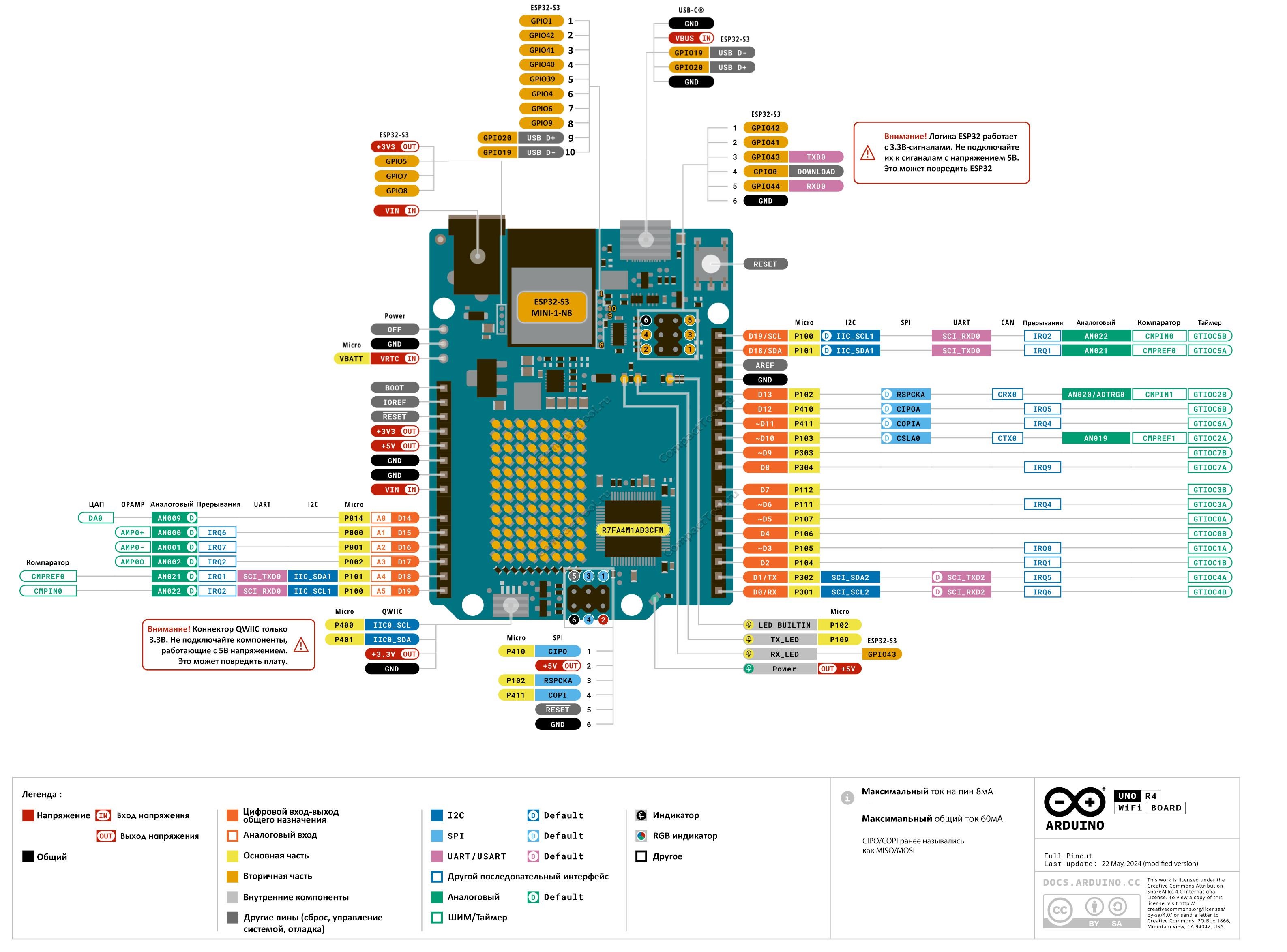

  Только для опытных пользователей! Представленная модифицированная версия диаграммы выводов UNO R4 WiFi содержит дополнительную информацию о расположении и назначении доступных коммуникационных линий микроконтроллера ESP32-S3-Mini-1-N8. Разводка линий ESP32-S3 оформлена круглыми контактными площадками ?0.7мм по двум сторонам WiFi/BT-контроллера. Логика ESP32 работает только с 3.3-вольтовыми сигналами.

  Технические характеристики:
• Модель: UNO R4 WiFi Black Edition / аналог Arduino UNO R4 WiFi (Arduino-совместимый контроллер);
• Напряжение питания:
   ¤ DC 5 через порт USB Type-C
   ¤ DC 6...24 В через разъём DC5525 или вывод VIN;
   ¤ DC 3,7 В через VRTC (для домена RTC);
• Напряжение логики: DC 5 В (3,3 В для ESP32);
• Ток нагрузки на один логический вывод: Максимум 8 мА;
• Ток нагрузки на все логические выводы: Максимум 60 мА;

  Первичная часть
• Микроконтроллер: 32-разрядный ARM Cortex-M4 R7FA4M1AB3CFM, Renesas Electronics;
• Тактовая частота: Максимум 48 МГц;
• Встроенная память:
   ¤ ОЗУ: 32 кБ RAM;
   ¤ ПЗУ: 256 кБ Flash;
   ¤ EEPROM: 8 кБ;
• Цифровые входы-выходы: 14 (20);
• Аналоговые входы: 6, разрядность 14 бит;

  Вторичная часть
• Беспроводная связь: Wi-Fi 4 / Bluetooth 5.0;
• Радиомодуль: 32-разрядный 2-ядерный Xtensa LX7 ESP32-S3-MINI-1-N8;
• Тактовая частота, макс.: 240 МГц;
• Встроенная память:
   ¤ ОЗУ: 512 кБ SRAM;
   ¤ ПЗУ: 384 кБ ROM;
• Диапазон частот трансивера: 2408...2484 МГц;
• Цифровые входы-выходы: 14 (контактные площадки);
• Интерфейсы: UART, I2C, SPI, CAN, ШИМ (PWM), ЦАП (DAC), прерывания (INT), часы реального времени RTC;
• Порты:
   ¤ USB Type-C: Программирование R7FA4M1, HID-функции ;
   ¤ Qwiic: Для подключения 3.3-вольтовых I2C-модулей;
• Управление: Кнопка сброса Reset, переключатель шины USB между R7FA4M1/ESP32-S3;
• Вывод данных: Программируемая LED-матрица 8*12(96) мини светодиодов;
• Индикация: Напряжение питания, активность UART(RX,TX), пользовательский D13;
• Защита: От переполюсовки напряжения питания, от перегрузки по току;
• Температура эксплуатации: -40...+85 °С;
• Размеры: ~69 х 54 х 13 мм;
• Масса: ~20 грамм.


  Программное обеспечение и документация:
• рограммная среда разработки приложений Arduino IDE (web-ресурс)П

• Онлайн-редактор для светодиодной матрицы UNO R4 WiFi (web-ресурс)

• Электрическая принципиальная схема Arduino UNO R4 WiFi (для оригинальной модели, PDF)

• Учебники и руководства для Arduino UNO R4 WiFi (web-ресурс)

• Сборник демонстрационных проектов Arduino (web-ресурс)
------------------
