Развёртывание кабельных сетей для потребностей промышленного сектора и в настоящее время является довольно затратной и трудоёмкой задачей. Ряд уникальных современных решений с интегрированными беспроводными коммуникациями дальней радиосвязи, производимых RAKwireless, нацелены на упрощение, ускорение и удешевление всего процесса возведения сетей с возможностью их всестороннего масштабирования.

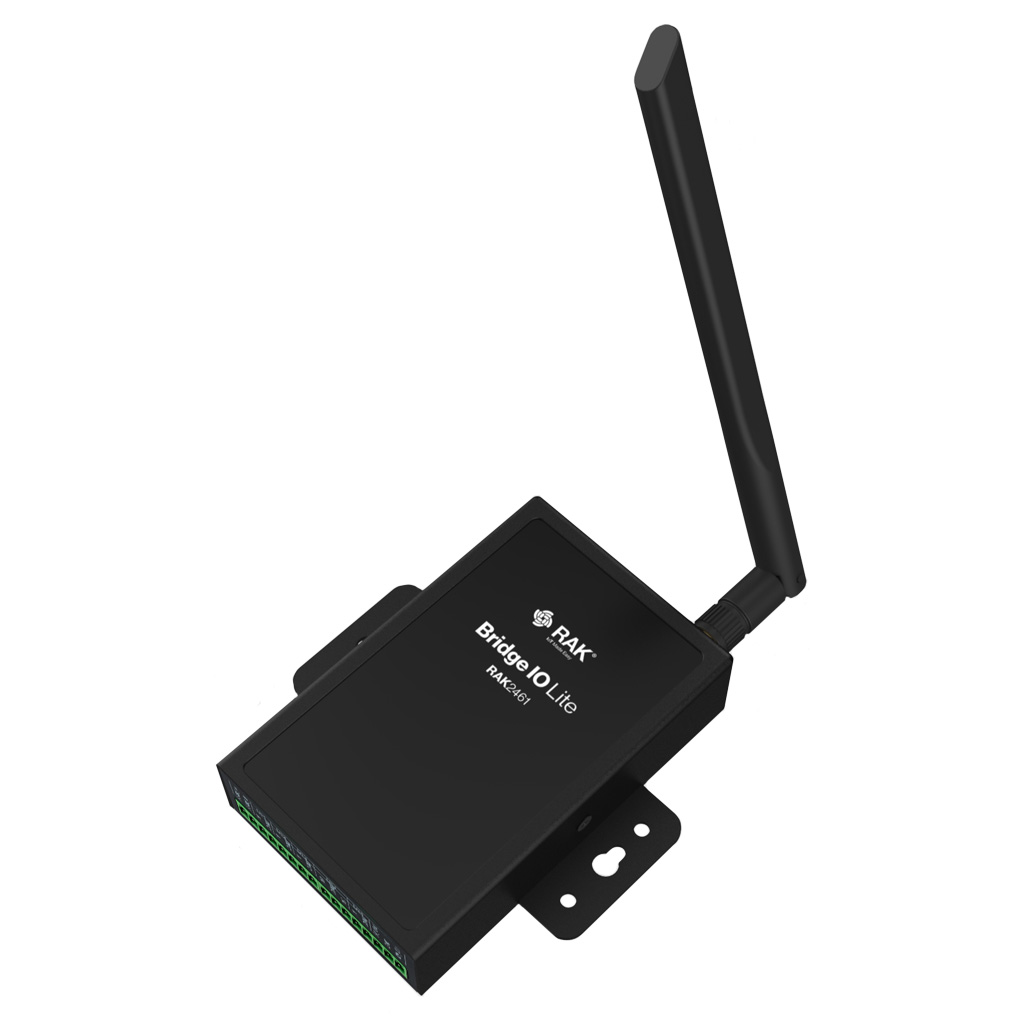

RAK2461 WisNode Bridge IO Lite — это идеальный продукт для промышленного применения, стабильный и эффективный. RAK2461 объединяет интерфейсы цифрового ввода-вывода с коммуникациями RS485 и LoRaWAN, способен адресовать до 32 сетевых узлов RS485. Преобразуя сигналы от подключенных конечных устройств, RAK2461 позволяет организовать двухстороннюю передачу информации к облачному серверу и от него через стандартный шлюз LPWAN. Преобразователь RAK2461 WisNode Bridge IO Lite функционирует в диапазоне безлицензионных частот EU868, IN865 или RU864 и в рамках стандартных параметров, определённых открытой некоммерческой организацией LoRa Alliance. Обладает гибкими опциями монтажа для легкой установки в окружении и может эксплуатироваться внутри любых помещений при температуре окружающей среды от -20°C до +70°C.

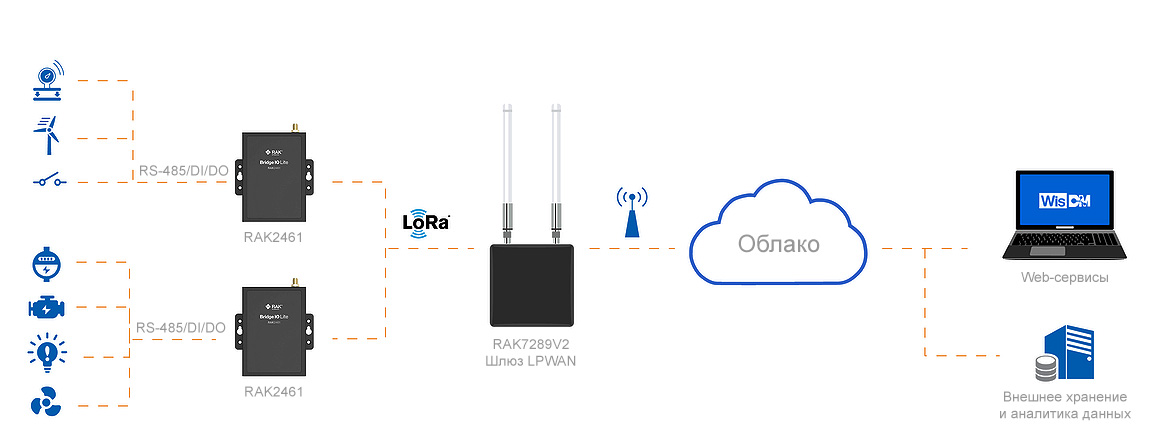

Образец конструкции сети с RAK2461

Пример демонстрирует организацию беспроводной коммуникации с участием LoRa-концентратора RAK7289V2.

Усовершенствованная конфигурация и легкая интеграция с IO.Box

RAK2461 совместим с приложением IO.Box, кросс-платформенным инструментом конфигурации, упрощающего настройку и обслуживанием устройств ввода-вывода сетей LoRaWAN. Приложение предоставляет:

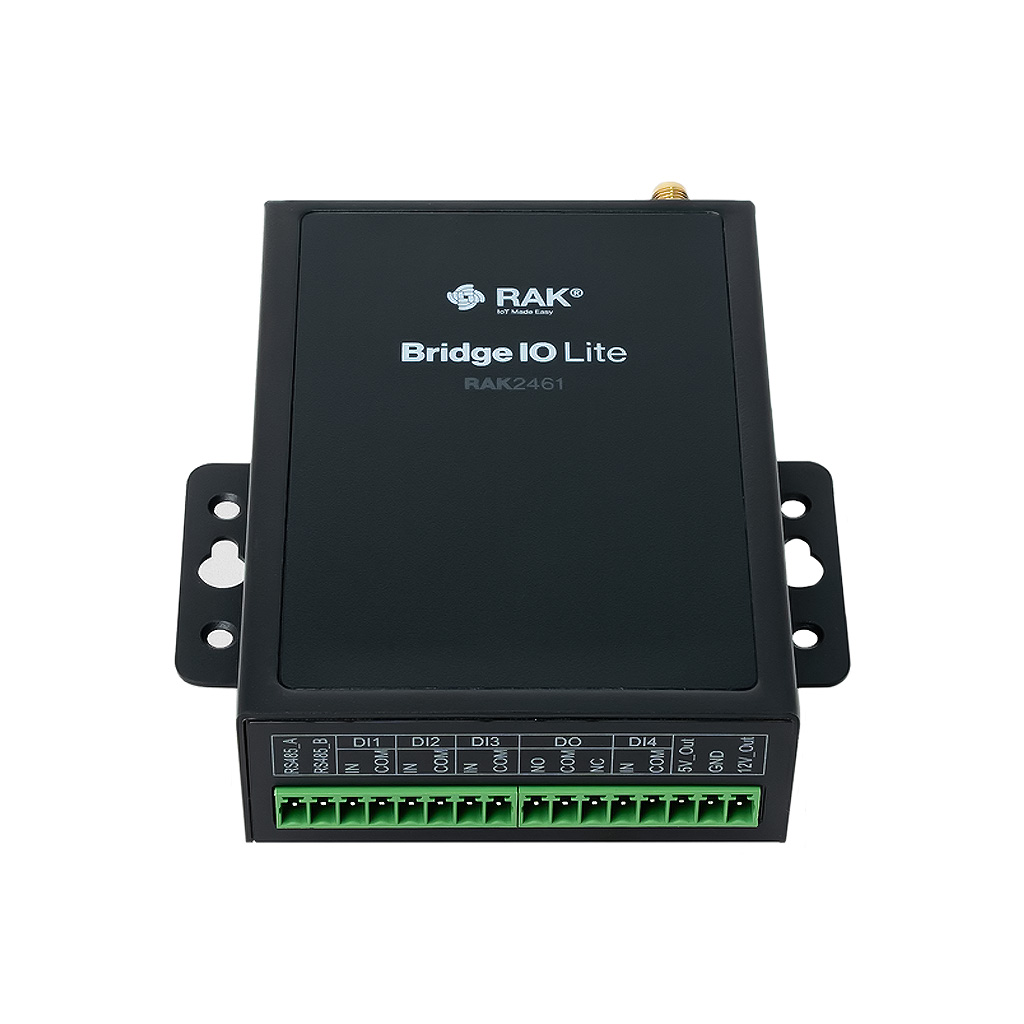

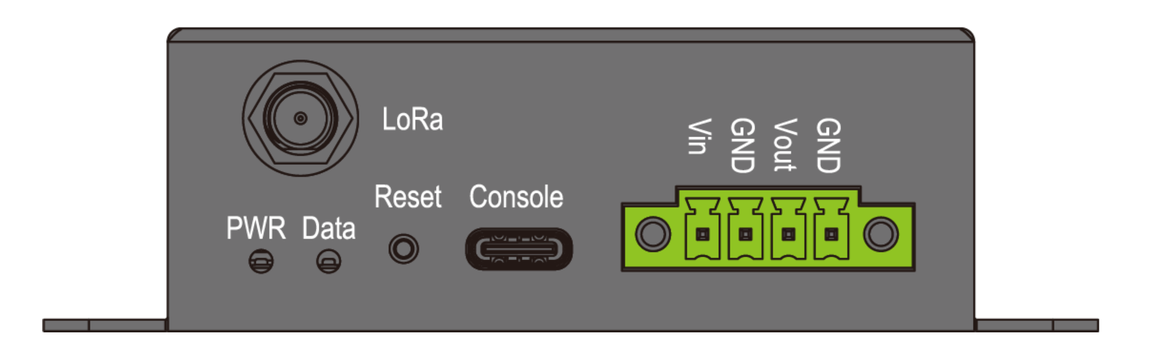

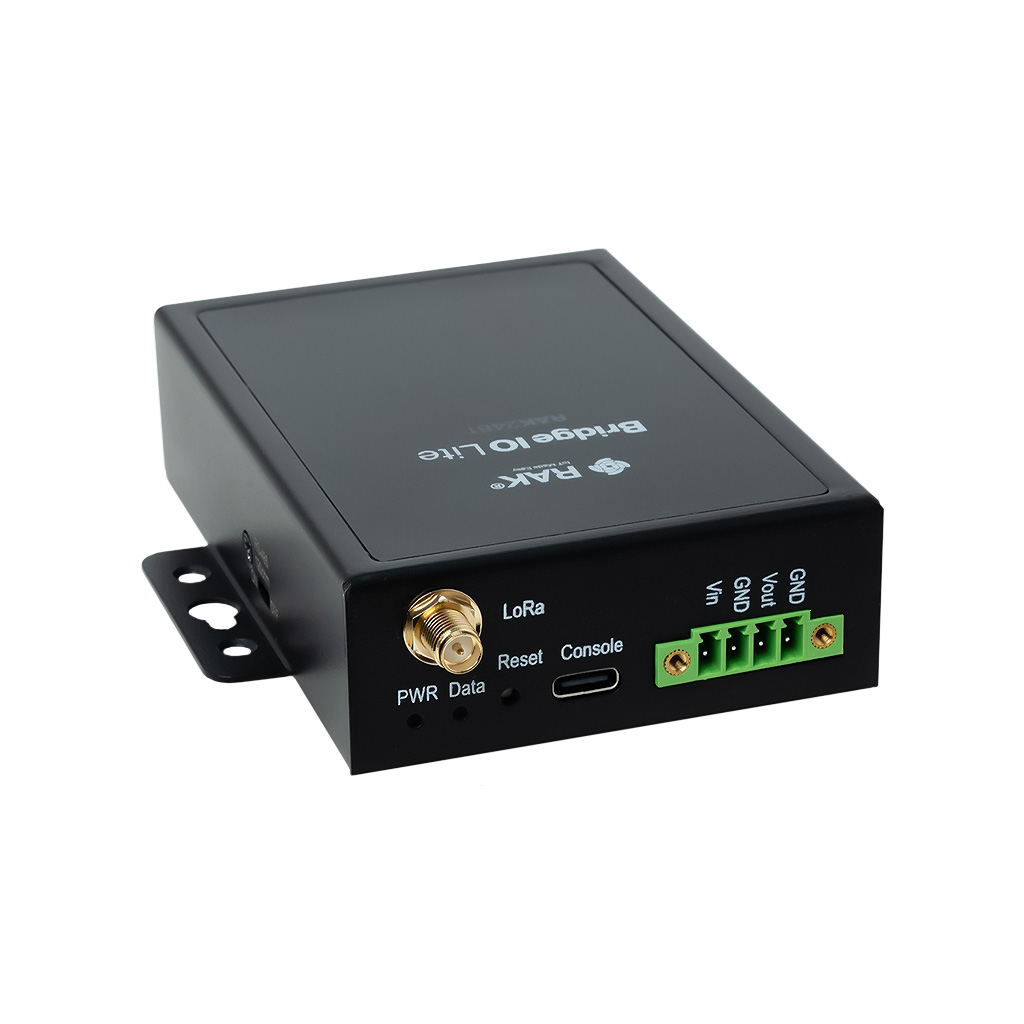

Интерфейсы

Интерфейс питания

RAK2461 WisNode Bridge IO может быть запитан от источника стабилизированного напряжения 9~24В постоянного тока DC через вход Vin. Это напряжение также может быть использовано для питания датчиков или устройств, подключенных к выходу Vout.

Консоль

RAK2461 оснащается портом USB-C, единственная функция которого — возможность конфигурирования встроенного в него оборудования из приложения IO.Box. RAK2461 может быть запитан через порт USB-C напряжением 5В ВС, если требуется его настройка. В тоже время, через порт Type-C не предусматривается питание датчиков или устройств, подключаемых к Vout разъёма J4.

Reset

Кнопка Reset предназначается для полного перезапуска RAK2461.

Светодиодные индикаторы

LoRa

Интерфейс внешней всенаправленной антенны LoRa с коннектором RP-SMA.

Данные

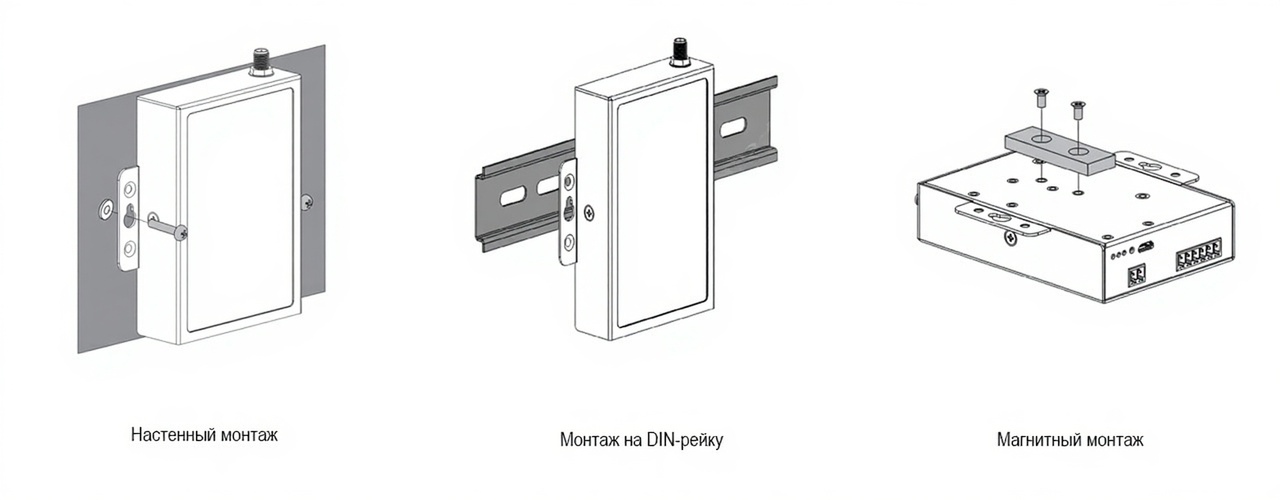

Виды монтажа RAK2461

Конструкция преобразователя RS485/LoRaWAN RAK2461 учитывает три варианта монтажа устройства: настенный, на DIN-рейку, или при помощи магнитного крепления. Элементы крепления для настенного монтажа или монтажа на DIN-рейку входят в стандартную комплектацию устройства. Аксессуары магнитного монтажа приобретаются отдельно от устройства RA2461.

Документация

1. Спецификация RAK2461 WisNode Bridge IO Lite (web-ресурс);
2. Руководство пользователя по быстрому старту RAK2461 (web-ресурс);
