Развёртывание кабельных сетей для потребностей промышленного сектора и в настоящее время является довольно затратной и трудоёмкой задачей. Ряд уникальных современных решений с интегрированными беспроводными коммуникациями дальней радиосвязи, производимых RAKwireless, нацелены на упрощение, ускорение и удешевление всего процесса возведения сетей с возможностью их всестороннего масштабирования.

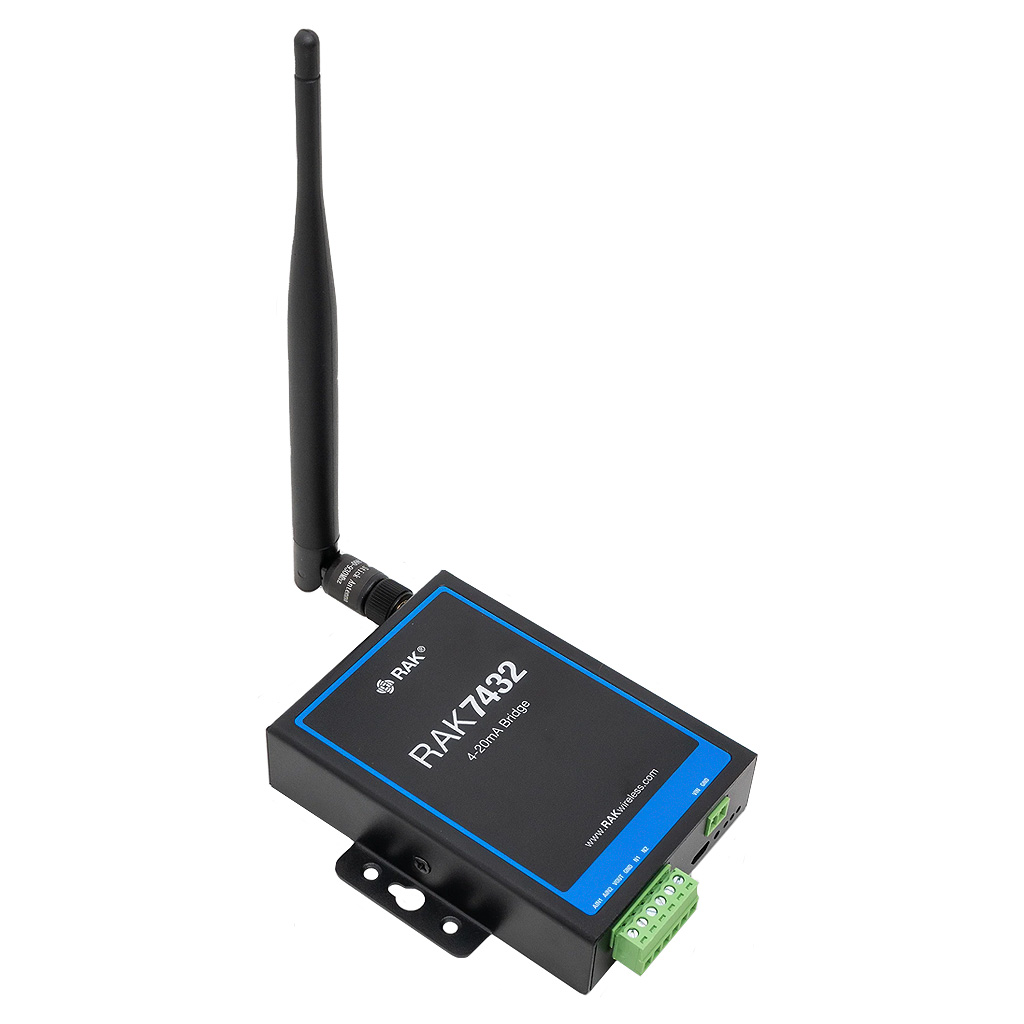

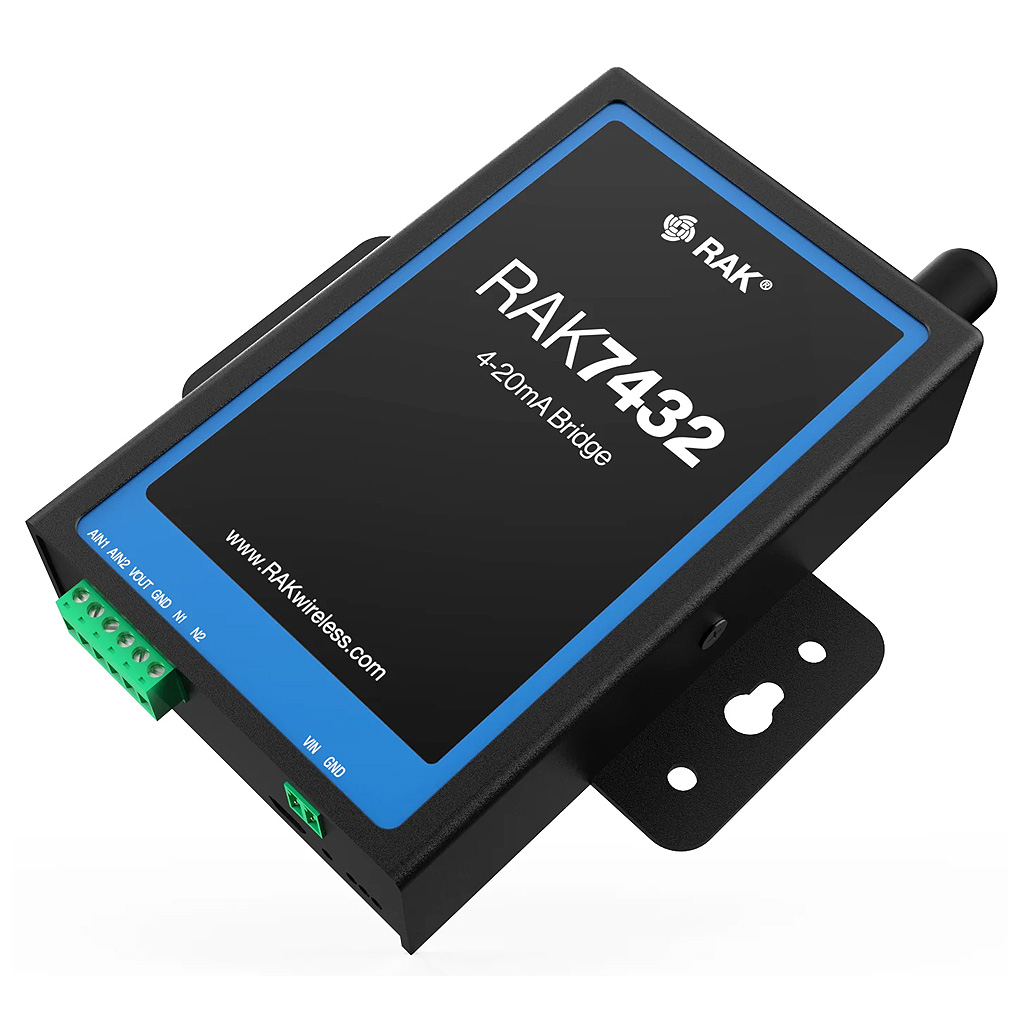

RAK7432 WisNode  Bridge Analog спроектирован для интеграции в промышленные решений. Он способен считывать информацию с датчиков и устройств, поддерживающих интерфейс токовой петли 4~20мА и преобразовывать её в беспроводные сообщения LoRaWAN. Благодаря применяемым методам модуляции радиосигнала LoRa, дистанция связи RAK7342 может достигать 15+ км. Совместное использование преобразователя RAK7432 со шлюзами RAK и облачными сервисами LoRa позволяет организовать легкодоступное управление приложением из любой удобной точки планеты. RAK742 функционирует в диапазоне безлицензионных частот EU868 (868МГц) и поддерживает стандарты, определённые открытой некоммерческой организацией LoRa Alliance. Обладает гибкими опциями монтажа для легкой установки в окружении и может эксплуатироваться при температуре окружающей среды от -30°C до +65°C.

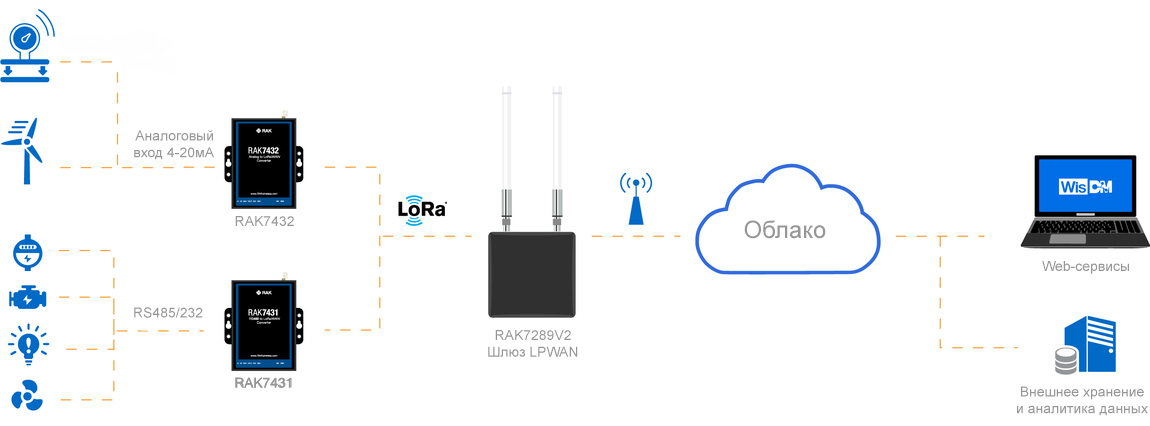

Пример построения масштабируемой сети с RAK7432

Диаграмма иллюстрирует модель беспроводной коммуникации с участием LoRa-концентратора RAK7289V2 и преобразователя RAK7431.

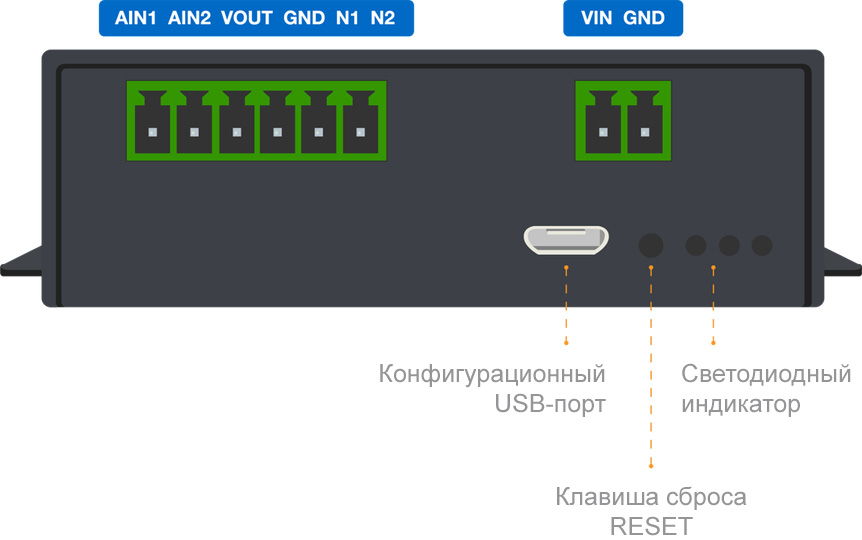

Интерфейсы питания и конфигурирования

RAK7432 WisNode Bridge Analog запитывается через клеммы входного напряжения постоянного тока 12~24В DC и потребляет 1Вт электроэнергии. Клеммы входного и выходного напряжений, а также аналоговые каналы RAK7432, имеют плюсовую и минусовую полярности. Их подключение к внешним датчиками или оборудованию требует повышенного внимания. RAK7432 оснащается портом MicroUSB, совмещающий функции питания (5В / 500мА) и конфигурирования устройства.

Управление преобразователем RAK7432 осуществляется текстовыми АТ командами. Для настройки RAK7432 WisNode Bridge Analog подключается к COM-порту ПК, используется приложение RAK Serial Port Tool. (Для микросхемы CH340 виртуального COM-порта RAK7432 может потребоваться установка соответствующего драйвера). Скорость проводного соединения по умолчанию составляет 115200 бит/с.

Кнопка Reset и световые индикаторы

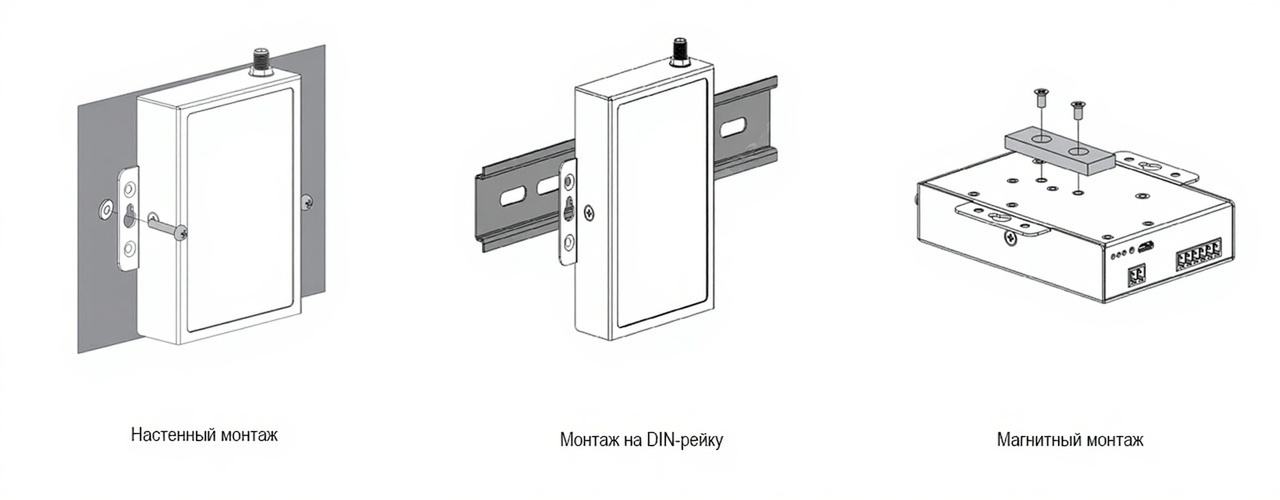

Виды монтажа RAK7432

Конструкция преобразователя 4-20mA/LoRaWAN RAK7432 предусматривает три варианта монтажа устройства: настенный, на DIN-рейку, или при помощи магнитного крепления. Элементы крепления для настенного монтажа или монтажа на DIN-рейку входят в стандартную комплектацию устройства. Аксессуары магнитного монтажа приобретаются отдельно от устройства RAK7432.

Программное обеспечение

1. Приложение RAK Serial Port Tool (zip-архив);

Документация

1. Спецификация RAK7342 WisNode Bridge Analog (web-ресурс);
2. Руководство пользователя по быстрому старту (web-ресурс);
3. Справочник АТ команд RAK7432 (web-ресурс);
