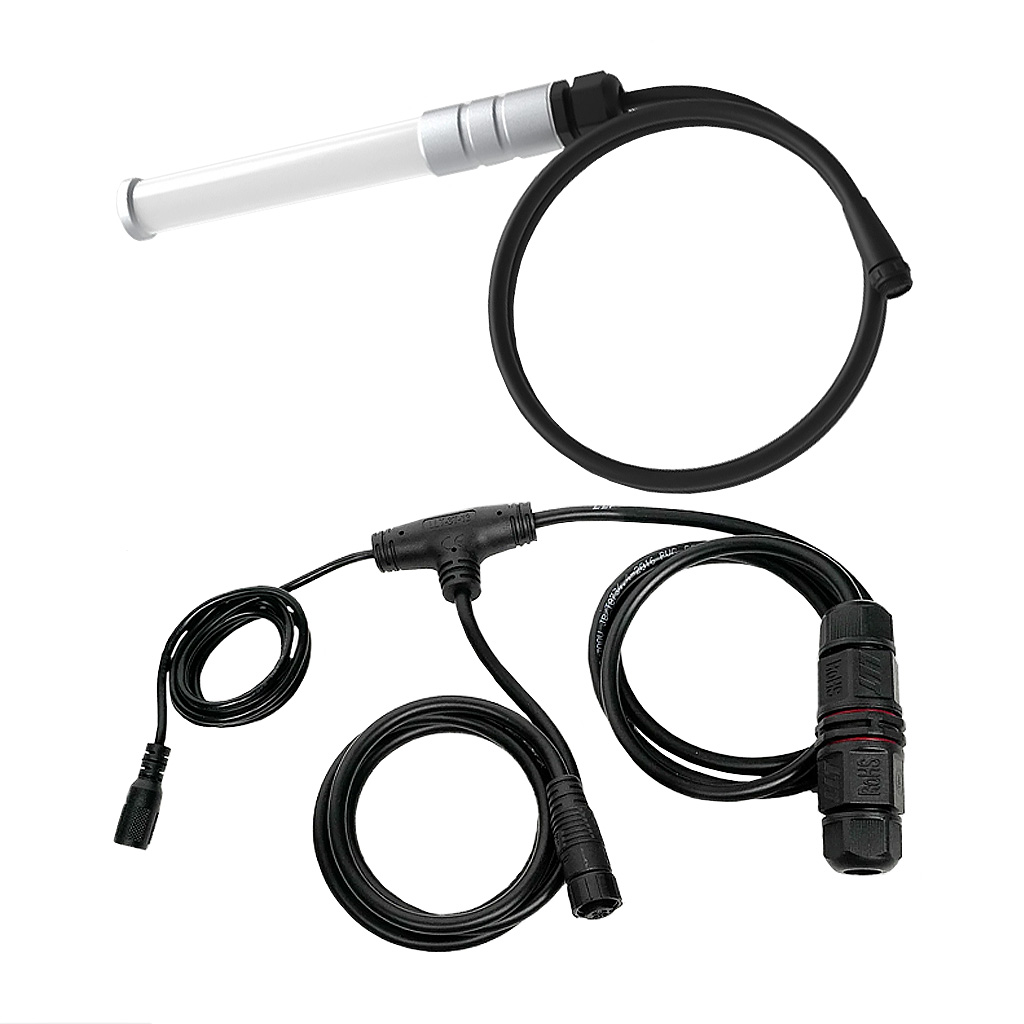

RAK2470 WisNode Bridge Serial Prime EU868 Преобразователь RS485 LoRaWAN уличный
Код товара: CTTL16691
Есть в наличии| 5950 c |
| 5950 c |
 |
|
|
Технические характеристики
Комплектация
Развёртывание кабельных сетей для потребностей промышленного сектора и в настоящее время является довольно затратной и трудоёмкой задачей. Ряд уникальных современных решений с интегрированными беспроводными коммуникациями дальней радиосвязи, производимых RAKwireless, нацелены на упрощение, ускорение и удешевление всего процесса возведения сетей с возможностью их всестороннего масштабирования.
RAK2470 WisNode Bridge Serial Prime — это конвертер сигналов RS485 в LoRaWAN, разработанный специально для уличных решений промышленного сектора. При совместном использовании с сетями LoRaWAN, конвертер RAK2470 осуществляет беспроводную передачу данных RS485 к конечным устройствам или от них. RAK2470 оснащается кабельным разъёмом M12-4 с возможностью прямого подключения к MPPT контроллерам солнечного заряда, инвертерам или интегрированным инвертерным системам. Дополнительно, RAK2470 комплектуется Т-образным кабелем-переходником, позволяющим выполнить подключение конвертера к любым датчикам, экипированным RS485. И RAK2470, и присоединённые датчики могут быть запитаны через порт DC power.

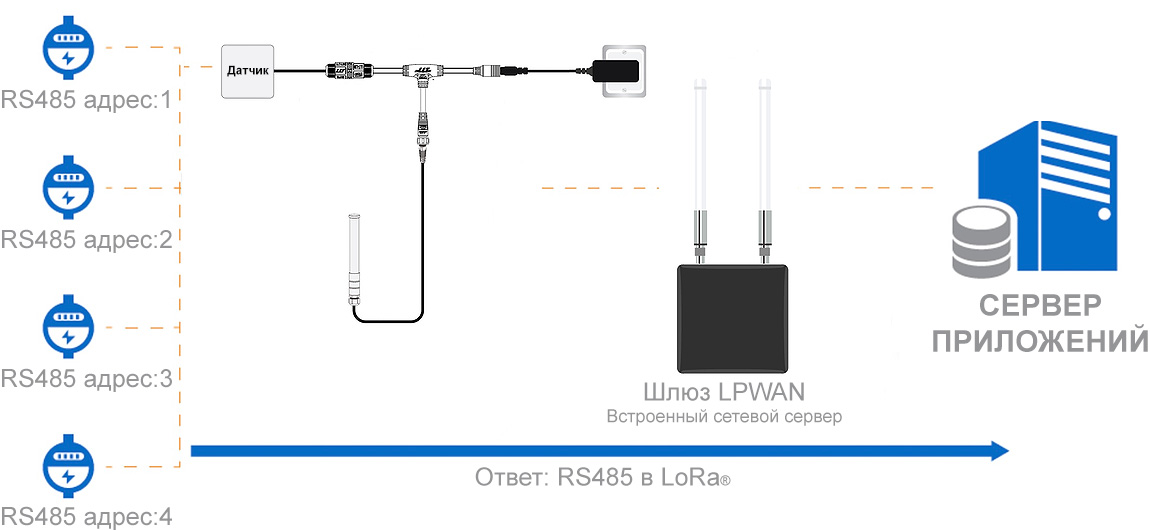

Стандартное сетевое решение с RAK2470
Интерфейсы

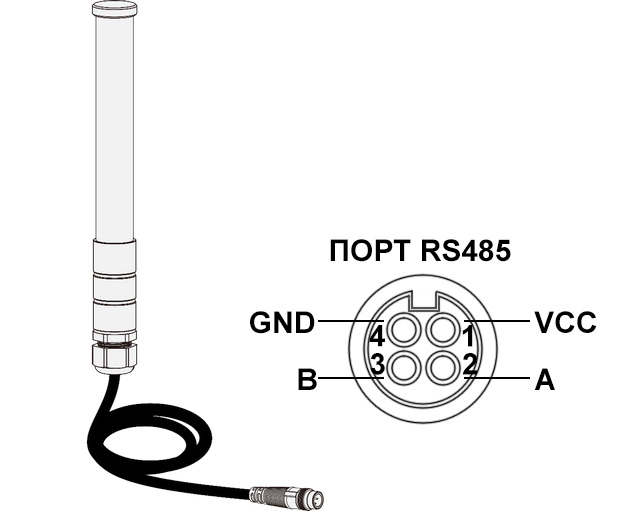

RAK2470 WisNode Bridge Serial Prime имеет коннектор M12-4 круглой формы, включающий в себя линии питания и передачи данных RS485. Интерфейс питания должен быть запитан стабилизированным напряжением в диапазоне 5-12В DC. Встроенный в RAK2470 хост RS485 поддерживает до 32 устройств с передачей данных на скоростях 9600 и 115200 бод. Расположение контактов в разъёме и их функциональное назначение отображено на изображении ниже.
| № вывода | Имя | Описание |
| 1 | VCC | Вход напряжения 5~12В DC (питание) |
| 2 | RS485_A | Канал данных A дифференциального интерфейса RS485, двунаправленный |
| 3 | RS485_B | Канал данных B дифференциального интерфейса RS485, двунаправленный |
| 4 | GND | Общий, минусовой (питание) |

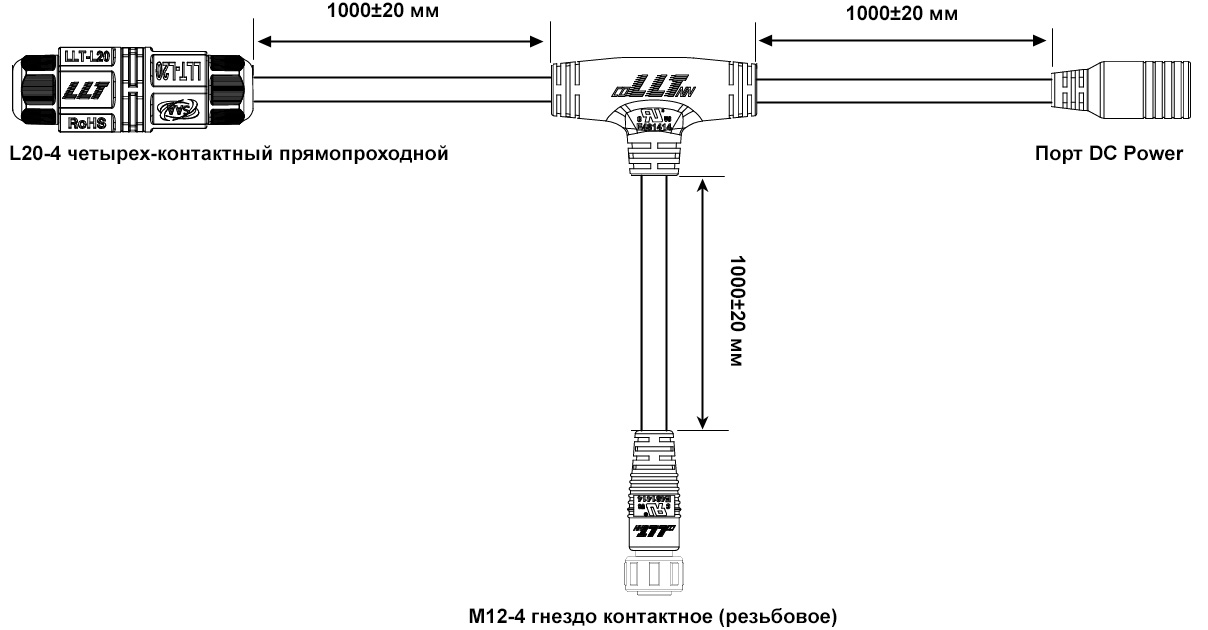

Т-образный кабель-переходник
RAK2470 комплектуется Т-образным кабелем-переходником с длиной 1 метр для каждого ответвления. Кабель имеет 3 разъёма: L20-4 прямопроходной для присоединения любых RS485-датчиков, M12-4 резьбовой для подключения к RAK2470 и DC Power для одновременного запитывания рабочим напряжением и RS485-датчиков, и RAK2470.
| Разъём/коннектор | Контакт | Описание |
| L20-4 четырёх-контактный прямопроходной | Пин 1 | Подключение к плюсовому выводу питания датчика или сенсора |
| Пин 2 | Подключение к линии RS485-A датчика или сенсора | |
| Пин 3 | Подключение к линии RS485-B датчика или сенсора | |
| Пин 4 | Подключение к минусовому выводу питания датчика или сенсора | |
| M12-4 гнездо контактное (резьбовое) | Пин 1 | Вход напряжения 5~12В DC |
| Пин 2 | Линия RS485-A | |
| Пин 3 | Линия RS485-B | |
| Пин 4 | Общий, минусовой | |
| Порт DC Power | Гнездо DC5521 подключения источника питания |
Программное обеспечение
- Приложение IO.Box для Windows, Linux, MacOS (zip-архив);
Документация
- Спецификация WisNode Bridge RAK2470 (web-ресурс);
- Руководство пользователя конвертера RAK2470 WisNode Bridge Serial Prime (web-ресурс);
------------------
