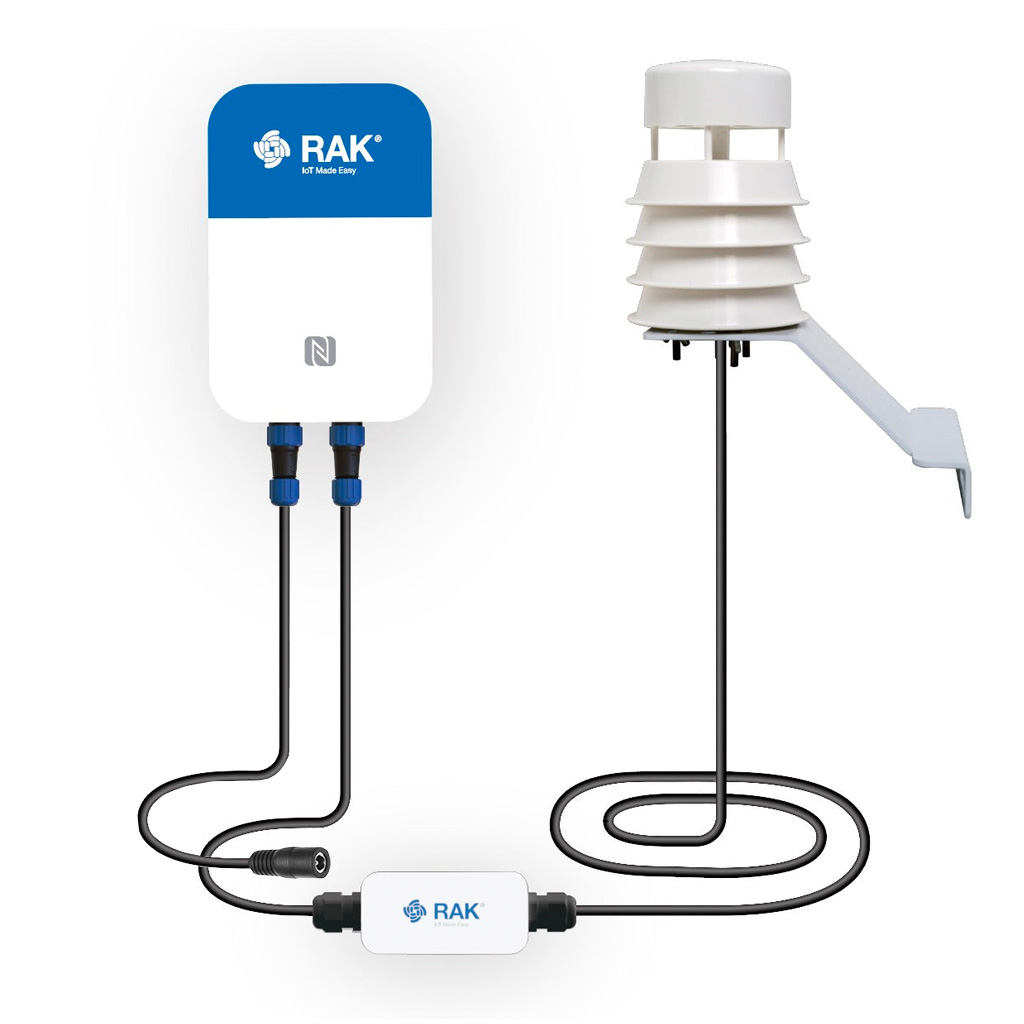

Станция погодного мониторинга RAK2560 Sensor Hub LoRaWAN EU868 c ультразвуковым датчиком RK900-09
Код товара: CTTL16821
Есть в наличии| 44810 c |
| 44810 c |
 |
|
|
Станция погодного мониторинга RAKwireless — это профессиональный высококачественный продукт, предназначенный для использования в различных проектах автоматизации и контроля городского имущества, создаваемых на основе концепции Умного города. Она также идеально подходит для задач мониторинга за окружающей средой в сфере промышленности, транспорта, сельского хозяйства и агрономии. Благодаря надёжной конструкции и уникальному дизайну устройства, даже в самом суровом климате и среде гарантируется долгосрочный метрологический мониторинг.
В комплектацию погодной станции RAKwireless входит высокоточный датчик Rika RK900-09 с интерфейсом RS485, обладающий возможностью комплексного измерения пяти климатических характеристик окружающей среды: атмосферное давление, атмосферная температура и влажность, а также ультразвуковое измерение скорости ветра и определение его направления. Различные данные измерений собираются центральным узлом RAK2560 WisNode Sensor Hub и транслируются в облако через LoRaWAN в беpлицензионном радиочастотном диапазоне EU868 с использованием наиболее распространённых протоколов в IoT. Встроенная функция автоматического определения подключаемого оборудования узла Sensor Hub позволяет легко и быстро устанавливать метеорологическую станцию. При совместном использовании со специальным мульти-интерфейсным модулем RAK Sensor Probe IO, радиоузел WisNode Sensor Hub RAK2560 поддерживает работу с другими типами совместимых датчиков и сенсоров RAK с RS485, UART, SDI-12, 4-20мА или GPIO.
Возможности погодной станции
Комплектация
Спецификация RAK2560 WisNode Sensor Hub

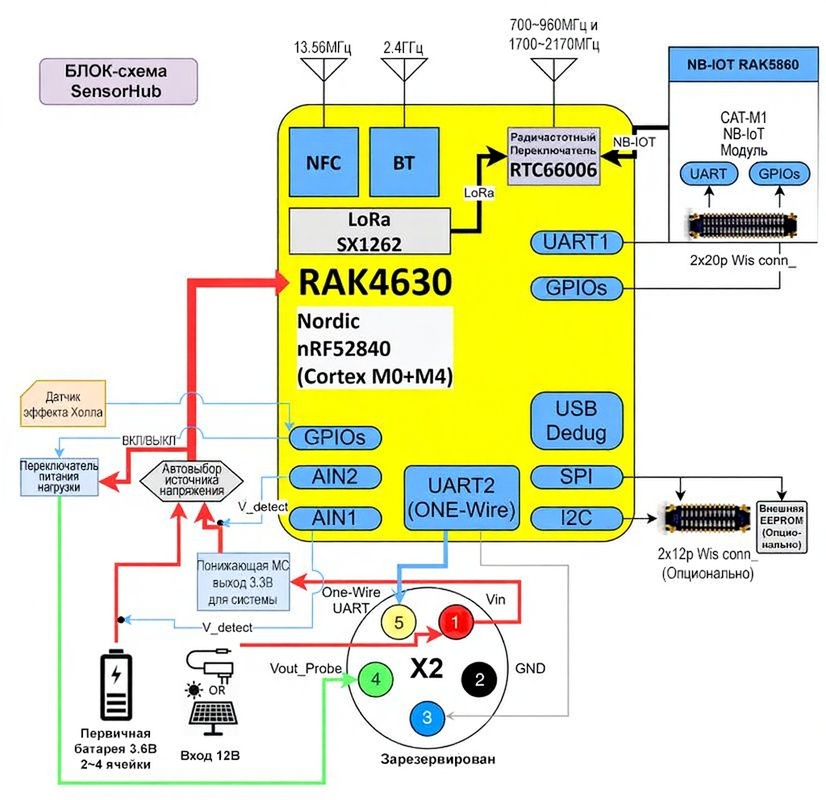

Блок-схема RAK2560 Sensor Hub
Узел RAK2560 WisNode Sensor Hub использует RAK4630 в качестве ядра. Ондо-проводный протокол UART обеспечивает простую связь и простую сборку. Устройство поддерживает два переключаемых вида беспроводной коммуникации: LoRa и NB-IoT (опционально, модуль NB-IoT RAK5860 приобретается отдельно). Гибридная система питания Sensor Hub предоставляет большие возможности в адаптации метеорологической станции под разные требования, предъявляемые пользователем к энергопотреблению.
Физический и аппаратный интерфейсы
Физический интерфейс коммуникации узла RAK2560 WisNode Sensor Hub реализован двумя круглыми промышленными 5-контактными коннекторами марки WEIPU SP11. Расположение и функциональное назначение контактов в каждом коннекторе одинаковое.
| № | Имя | Тип | Описание | Примечание |
| 1 | Vin | PI | Напряжение питания +12В DC | Вход +5~16В DC |
| 2 | GND | - | Общий (минусовой) | - |
| 3 | Зарезервирован | IO | Не используется | Зарезервирован для будущих функций |
| 4 | Vcc_Probe | PO | Выход питания для внешнего датчика | 3.3В в режиме питания от внешнего источника энергии, 3.4В в режиме питания от батареи |
| 5 | One-wire UART | IO | Коммуникация с датчиком/сенсором | Приложение |
Протоколы программного обеспечения
| NFC | Для пробуждения Sensor Hub через приложение WisToolBox |
| BLE | Для сопряжения Sensor Hub с мобильным устройством для настройки через приложение WisToolBox |
| LoRaWAN | Для передачи данных через модуль RAK4360 WisBlock LPWAN |
| NB-IoT (опционально) | Для передачи данных через модуль RAK5860 WisBlock NB-IoT |
| One-wire UART | Для коммуникации между датчиком/сенсором, модулем Probe IO и узлом Sensor Hub |
Спецификация погодного датчика Rika RK900-09
| Климатическая характеристика | Тип датчика | Диапазон | Дискретность, мин.шаг | Погрешность |
| Скорость ветра | Ультразвуковой | 0~40 м/с | 0.01 м/с | ±0.5+2% |
| Направление ветра | Ультразвуковой | 0~359° | 1° | ±3° |
| Атмосферная температура | Электромеханический MEMS | -40~+100°C | 0.1°C | ±0.5°C |
| Атмосферная влажность | Электромеханический MEMS | 0~100% отн.влж. | 0.1% отн.влж. | ±3% |
| Атмосферное давление | Электромеханический MEMS | 10-1100 гПа | 0.1 гПа | ±1.5 гПа |

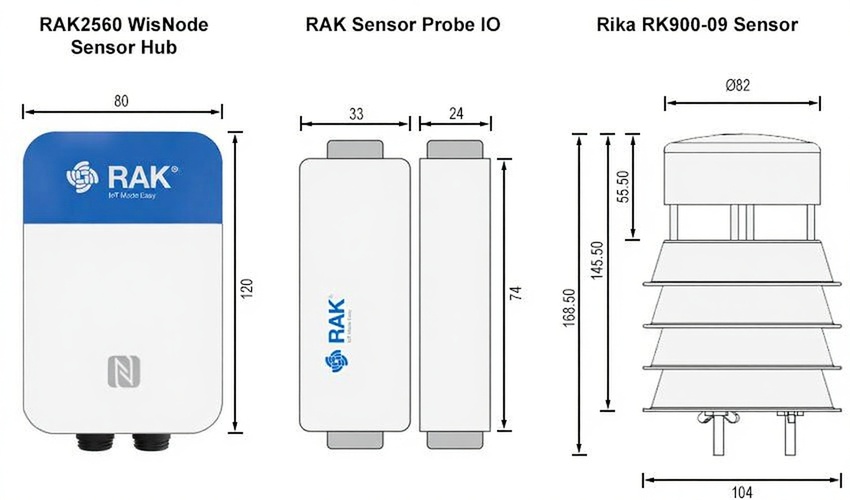

Физические размеры компонентов станции
Документация
- Краткое руководство пользователя станцией RAK Weather Station Monitoring (англ.);
Программное обеспечение
- APK-приложение WisToolBox (Android 11+);
------------------
