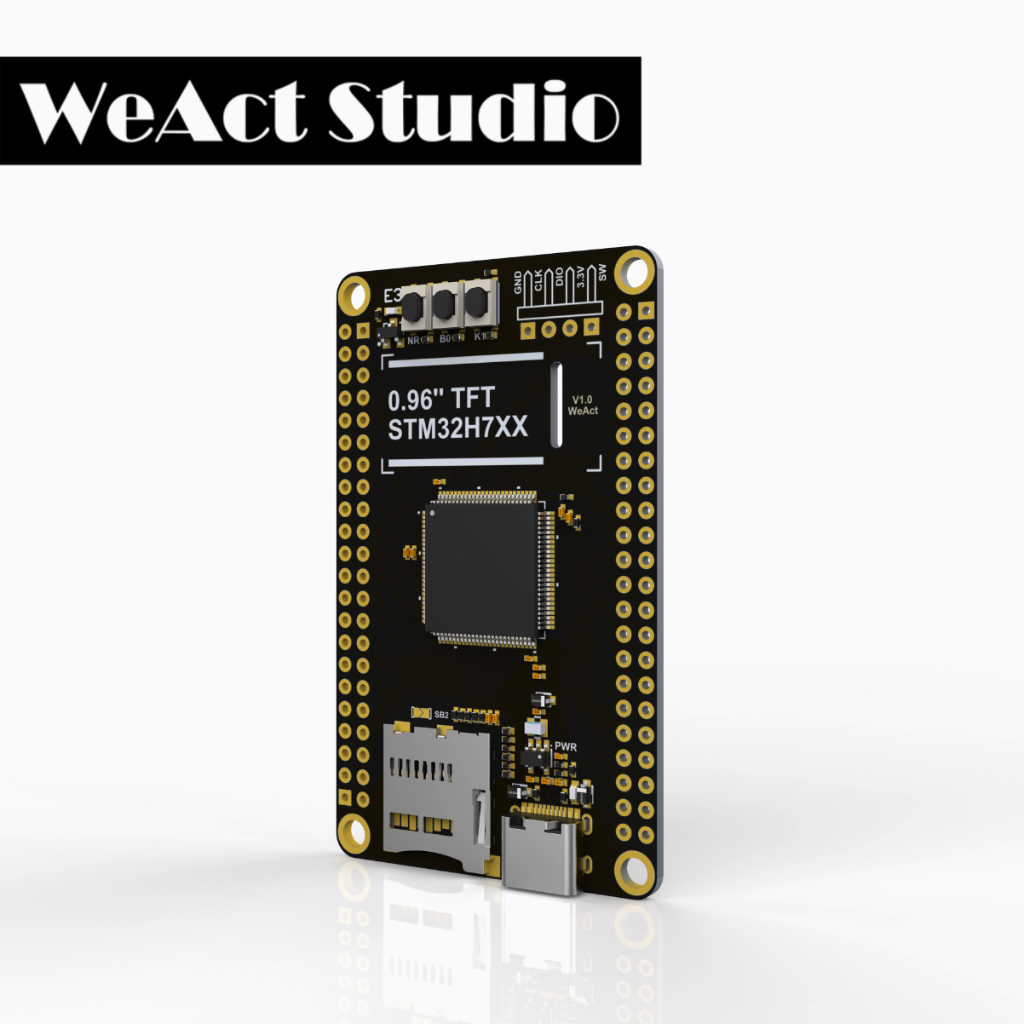

Модуль разработки WeAct Studio STM32H7 Core Board. Контроллер: STM32H750VBT6.
Код товара: CTTL16672
Есть в наличии| 1580 c |
| 1580 c |
 |
|
|
Модуль разработки цифровых приложений STM32H7 Core Board на базе оригинального контроллера STM32H750VBT6 производится WeAct Studio. Продукция WeAct выделяется среди прочих аналогичных предложений высоким качеством материалов и компонентов, используемых при производстве изделия. Благодаря применению многослойного стеклотекстолита марки FR4 TG155, многие электронные платы серии Core Board имеет очень компактные размеры. Задействование технологий золочения контактов и бессвинцовой пайки вместе с аккуратностью монтажа деталей схемы и профессиональным нанесением маркировок интерфейсов подчёркивают выбранных подход WeAct Studio к воплощению собственных многопользовательских решений. В добавок, STM32H7 Core Board выпускается на рынок с контроллером, предварительно прошитым специализированной версией ПО, демонстрирующей работу приложения с экраном, камерой, АЦП, flash-памятью и картой памяти TF/microSD.
Оценочная плата STM32H7 Core Board с программируемым контроллером STM32H750VB на ядре 32-разрядного ARM Cortex-M7 предлагает пользователю большой набор аппаратных ресурсов архитектуры ARM и гибкий инструментарий для работы с ними, подходящий как для проведения различных экспериментов, так и для полноценной разработки конечного приложения. Контроллер STM32H7 способен функционировать на частоте до 480МГц, содержит полный набор DSP-инструкций. Производительность STM32H7 оценивается бенчмарком Dhrystone 2.1 с результатом 1027 DMIPS / 2.14 DMIPS/MHz. ARM Cortex-M7 включает 128КБ ПЗУ (ROM) и 1МБ ОЗУ (RAM), DMA-контроллер, цифровые и аналоговые интерфейсы для коммуникации с внешней периферией, интерфейсы камеры и TFT-LCD дисплея, интерфейсы для отладки. Процессор STM32H7 оснащается аппаратным JPEG-кодеком, графическим движком Chrome-ART и контроллером LCD-TFT экрана. Поддерживаются платформа машинного зрения OpenMV4 и среда программирования C/C++.
Отладочный модуль STM32H7 Core Board двумя чипами памяти SPI Flash и QSPI Flash. На плате размещаются 24-пиновый коннектор внешней цифровой SCCB-камеры, поддерживающий модели сенсоров OV7670, OV2640, OV7725, OV5640-AF и 8-контактный SPI-порт внешнего дисплея. Пользователю предоставляются три кнопки управления контроллером ARM Cortex-M7: NR сброс (NReset), BO запуск в режиме USB DFU (BOOT) и программируемая (K1). В схеме разводки платы предусмотрены несколько нераспаянных выводов-перемычек конфигурирования встроенной периферии.
Технические характеристики
Комплектация

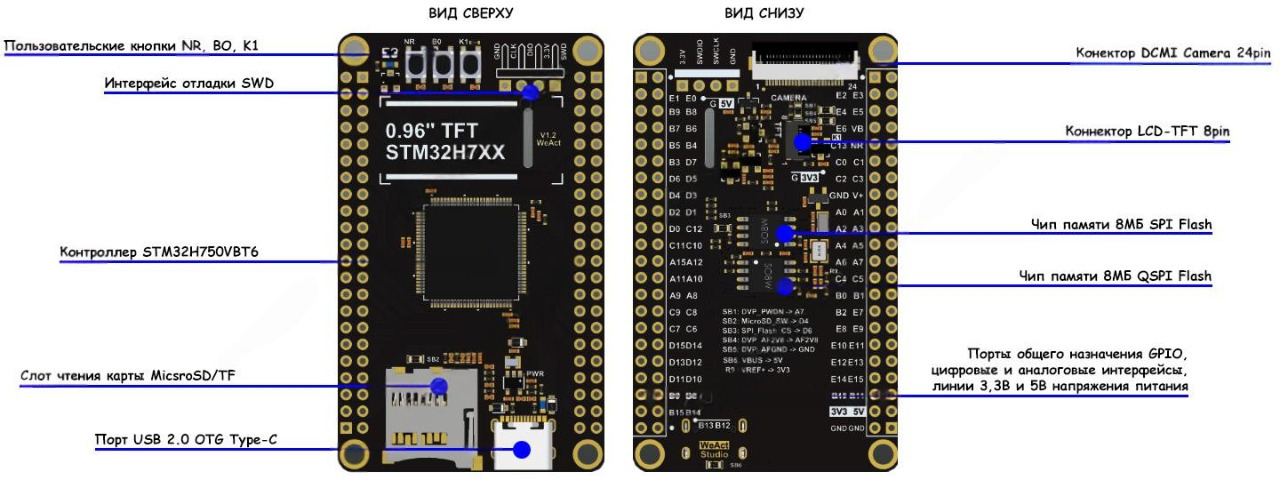

Компоненты и интерфейсы STM32H7 Core Board
Карта периферийных портов STM32H7 Core Board
| Порт STM32H7 | Имя | Связанная периферия |
| PE3 | User LED | Программируемый LED индикатор |
| PC13 | K1 | Программируемая кнопка |
| NRST | NR | Кнопка сброса STM32H7 и TFT-LCD |
| BOOT | BO | Кнопка входа STM32H7 в режим USB_DFU |
| PA13, PA14 |
SWDIO, SWCLK |
Интерфейс SWD отладочный |
| PA11, PA12 |
USB_DM, USB_DP |
Интерфейс USB 2.0 OTG Type-C. Обновление прошивки в режиме USB-DFU |
| PC8, PC9, PC10, PC11, PC12, PD2, PD4(SB2) |
SD_DAT0, SD_DAT1, SD_DAT2, SD_CD/DAT3, SD_CLK, SD_CMD, SD_SW |
Интерфейс SDMMC карты памяти MicroSD / TF |
| PE14, PE13, PE12, PE11, PE10 |
LCD_SDA, LCD_WR_CS, LCD_SCL, LCD_CS, LCD_LED |
Интерфейс TFT-LCD (LTDC-SPI) графического дисплея |
| Порт STM32H7 | Имя | Связанная периферия |
| PC6, PC7, PE0, PE1, PE4, PD3, PE5, PE6, PB7, PA4, PA6, PA8, PB8, PB9, PA7(SB1) |
D0(Y0), D1(Y1), D2(Y2), D3(Y3), D4(Y4), D5(Y5), D6(Y6), D7(Y7), VSYNC, HSYNC, PCLK, XCLK, SCL(SIO_C), SDA(SIO_D) PWDN |
DCMI, интерфейс SCCB-камеры |
| PD13, PE2, PD12, PD11, PB2, PB6 |
QSPI_nHOLD/IO3, QSPI_nWP/IO2, QSPI_DO/IO1, QSPI_DI/IO0, QSPI_CLK, QSPI_nCS |
Интерфейс микросхемы памяти QSPI Flash 8МБ |
| PB4, PD7, PB3, PD6(SB3) |
SPI_DO/IO1, SPI_DI/IO0, SPI_CLK, SPI_nCS |
Интерфейс микросхемы памяти SPI Flash 8МБ |
Примечание. SBx - соединительные перемычки на плате.

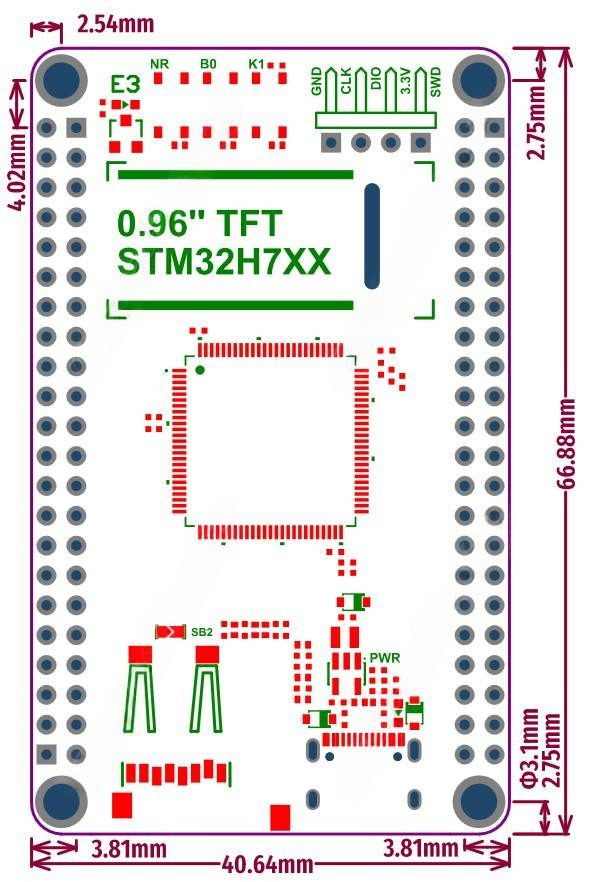

Физические размеры платы, мм
Документация
- Библиотека спецификаций и примеров кода для WeAct STM32H7 Core Board (zip-архив);
- WeAct веб-ресурс с примерами прошивки и решением проблем;
------------------
СЕЕД16672:1580
