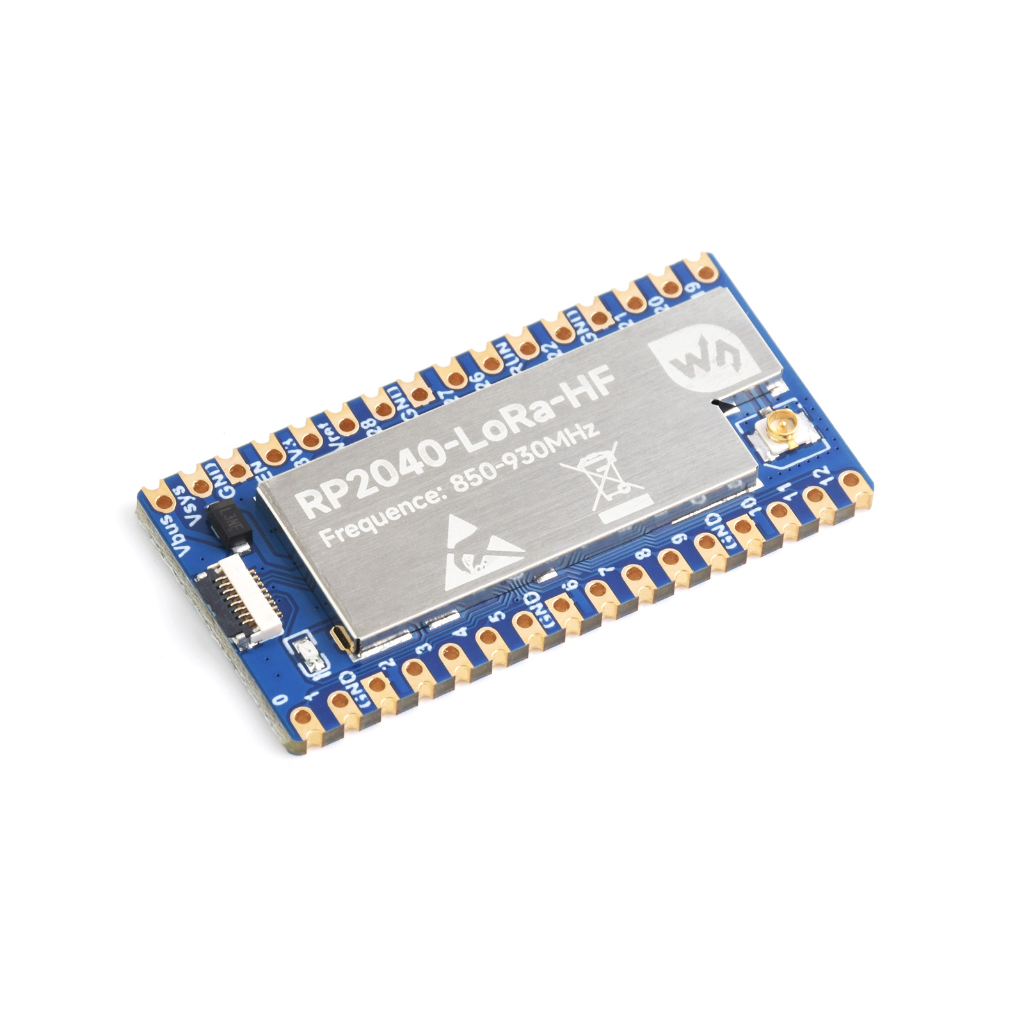

Плата разработчика RP2040-LoRa-HF 850-930МГц USB
Код товара: CTTL16803
Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом,
стоит только прописать свой email в системе уведомления, нажав на текст
Уведомить о товаре.
Уведомление о появлении товара на складе
При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление
RP2040-LoRa — это плата разработки приложений LoRa, объединяющая в одном продукте два передовых решения, разработанных Raspberry Foundation и Semtech. В основе платы использованы чип программируемого микроконтроллерк RP2040 и чип радиомодуля SX1262. В сравнении с серией SX127x, радиомодуль нового поколения SX1262 обладает улучшенными характеристиками энергопотребления, дистанции коммуникации и мощности сигнала. Модуляция LoRa позволяет решать проблему традиционных решений, заключающуюся в невозможности одновременного сбалансирования дистанции, энерпотребления и помехоустойчивости. При совместном задействовании шлюзов LoRa поддерживается быстрая верификация через подключение к облачным серверам The Things Network (TTN) и ChirpStack.
Особенности
Чип микроконтроллера RP2040 спроектирован Raspberry Pi в Соединённом Королевстве;
Двухъядерный процессор ARM Cortex M0+ с настраиваемой тактовой частотой до 133 МГц;
264 КБайт ОЗУ и 2 МБайт встроенной флэш-памяти;
FPC 8-контактный коннектор, позволяющий подключить плату-адаптер с портом USB Type-C;
Контакты по краям модуля в форме полуотверстий, возможность пайки прямо на печатную плату;
Интерфейс USB1.1 с поддержкой функции устройство/хост;
Режимы сна с низким энергопотреблением и бездействия;
Метод программирования перетаскиванием (Drag-and-Drop) использует режим съёмного накопителя через USB;
До 20 многофункциональных контактов GPIO;
Поддерживается модуляция FSK, GFSK и LoRa, улучшенная защита от помех и сверхдальняя дистанция коммуникации;
Высокая чувствительность приёма -148 дБм и программируемая мощность передачи до 22 дБм;
Поддерживается обнаружение преамбулы, с CRC, обработчик пакетов величиной до 256 байт;
Технические характеристики
Модель: RP2040-LoRa-HF-Kit (Waveshare);
Напряжение питания: 1.8~5.5В постоянного тока DC;
Напряжение логики: 3.3В;
Микроконтроллер: RP2040 Raspberry Foundation;
Радиомодуль: SX1262 Semtech;
Диапазон частот: 850~930 МГц (HF);
Мощность передатчика: 22 дБм (настраивается);
Чувствительность приёмника: -148 дБм;
Модуляция сигнала: LoRa / (G)FSK;
Среда разработки ПО: Thonny IDE (MicroPython), VSCode и Arduino IDE (C/C++);
Рабочая температура: 0 ~ 60°C;
Размеры: 41 х 21 х 3.2мм;
Вес (нетто): 17 г. (брутто): 26 г.;

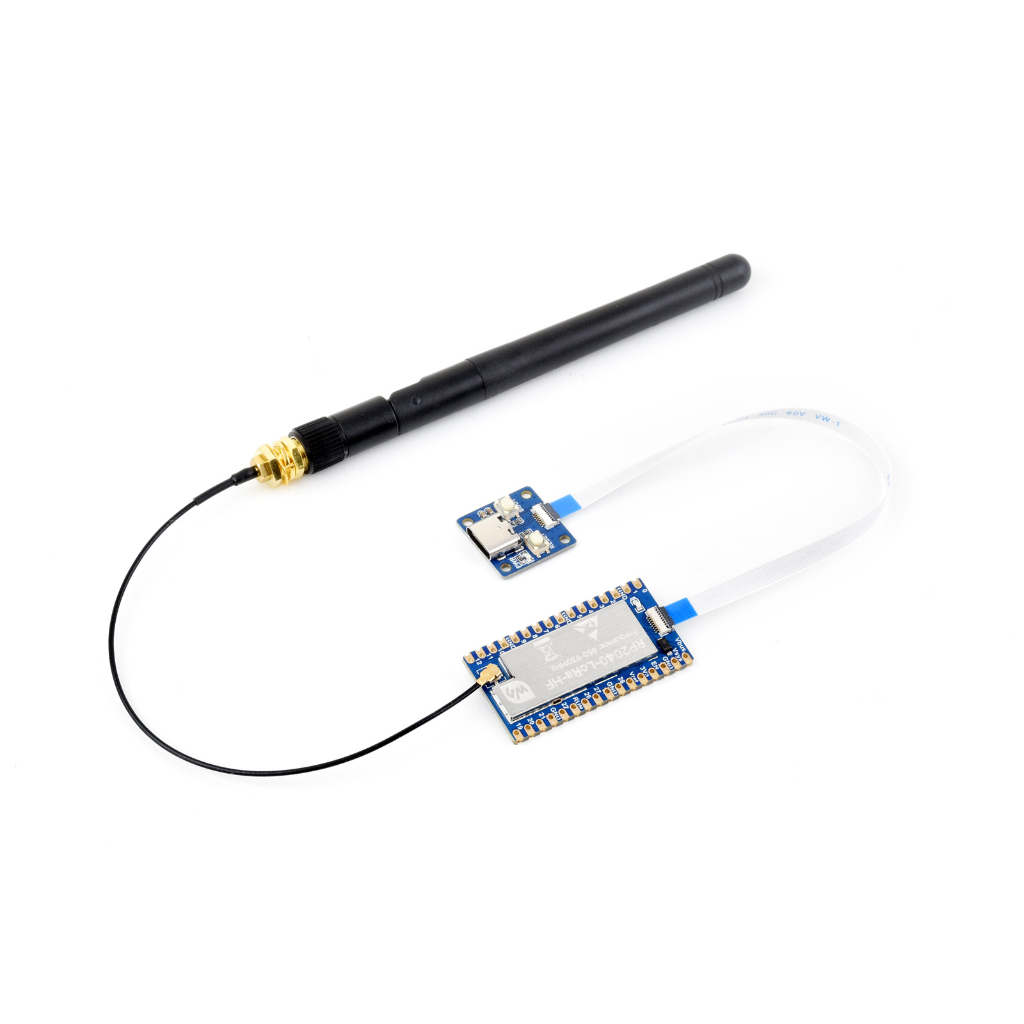

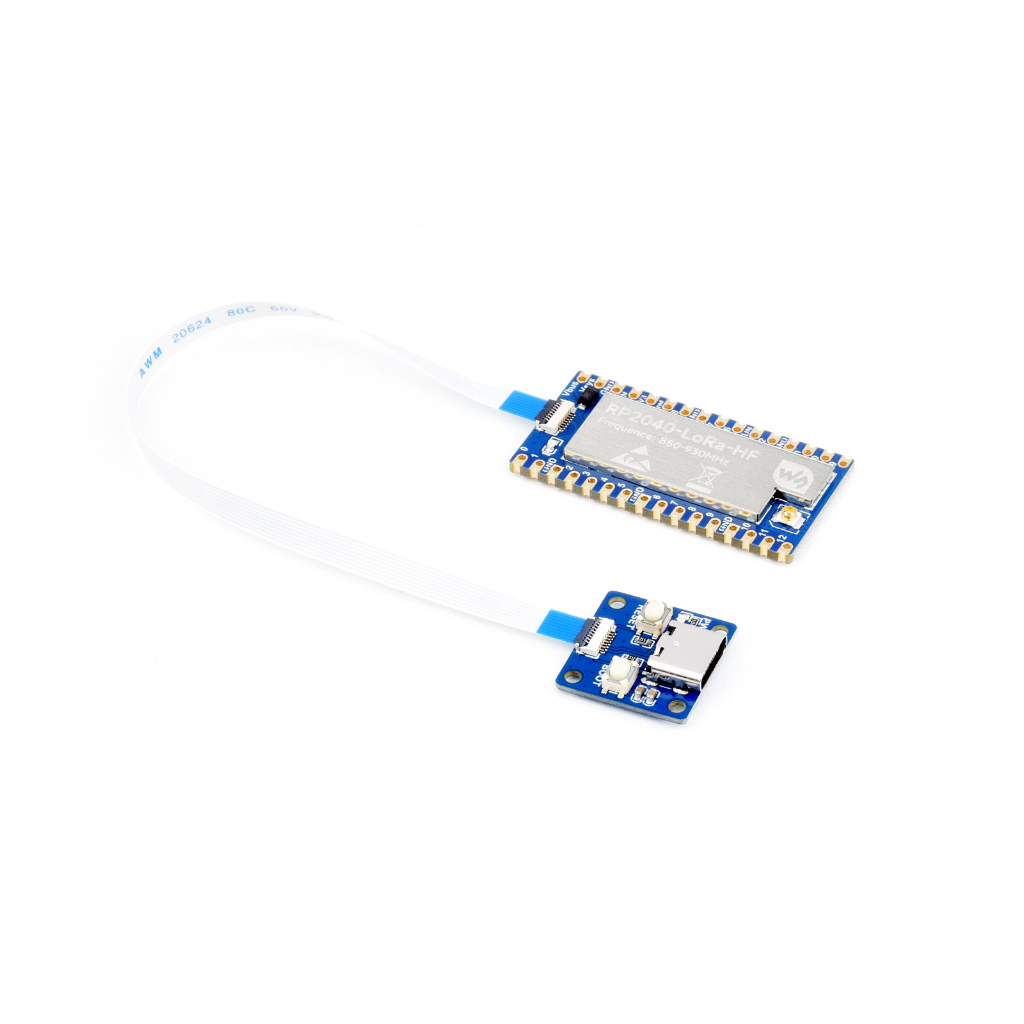

Комплектация
1x Плата RP2040-LoRa-HF;
1x Антенна 868МГц 2дБи SMA(M) 110мм;
1x Кабель SMA(F)/iPEX MHF1 (U.FL) 170мм;
1x Плата адаптера USB Type-C;
1x Кабель FFC 8-контактный 150мм;

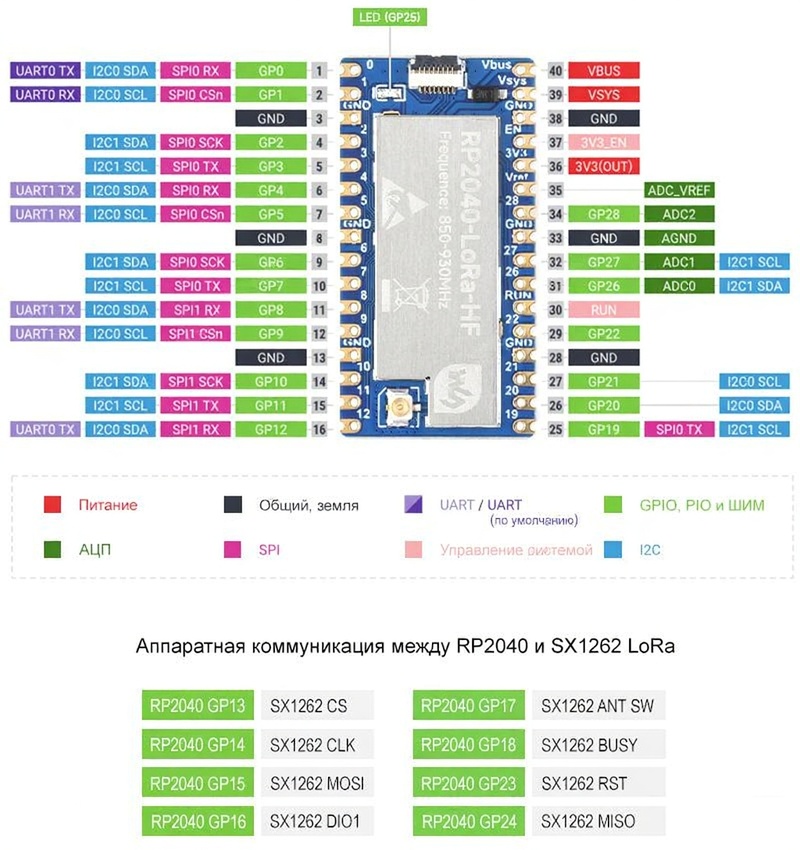

Расположение и назначение контактов

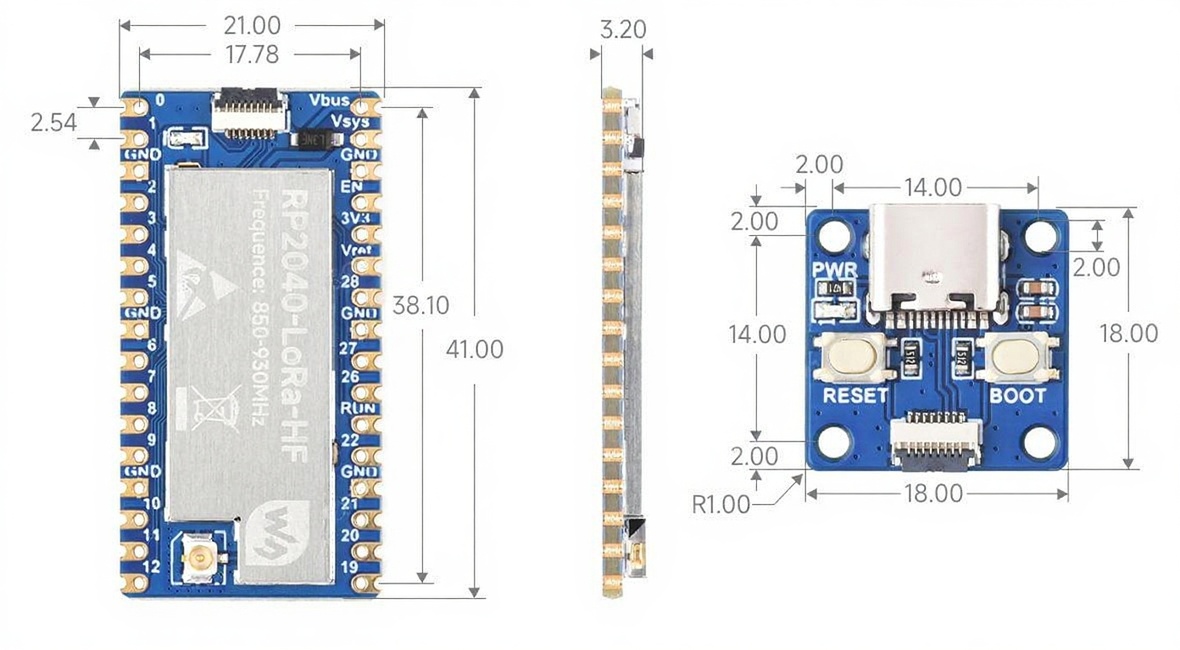

Физические размеры, мм
Документация
Электрическая принципиальная схема RP2040-LoRa-HF (PDF);
Руководство пользователя RP2040-LoRa-HF (англ.);
Страница официальной документации Raspberry Pico (англ.);
Протокол LoRaWAN;
Спецификация SX1262 Semtech V2.1 (англ., PDF);
Программное обеспечение
Интегрированная среда Visual Studio Code (VScode C/C++);
Интегрированная среда Thonny IDE (MycroPython);
Интегрированная среда Arduino IDE (C/C++);
Набор средств разработки PICO SDK;
Библиотека примеров Pico-LoRaWAN;
LoRa облачный сервер ChirpStack;
LoRa-стек облачного сервера TheThingsNetwork;
Прошивка с MycroPython для Pico (zip-архив);Прошивка с MycroPython для Pico2 (7z-архив);
------------------
