STlink V2.1 Mini debugger STM32F103CBT6 SWD/SWO/NRST/USBtoUART WeAct Studio

Код товара: CTTL16670

Мини-отладчик STLINK V2.1 MiniDebugger на базе контроллера STM32F103CBT6 с интерфейсами SWD/SWO/NRST/USB-to-UART от производителя микроэлектронных устройств WeAct Studio.

Характеристики:

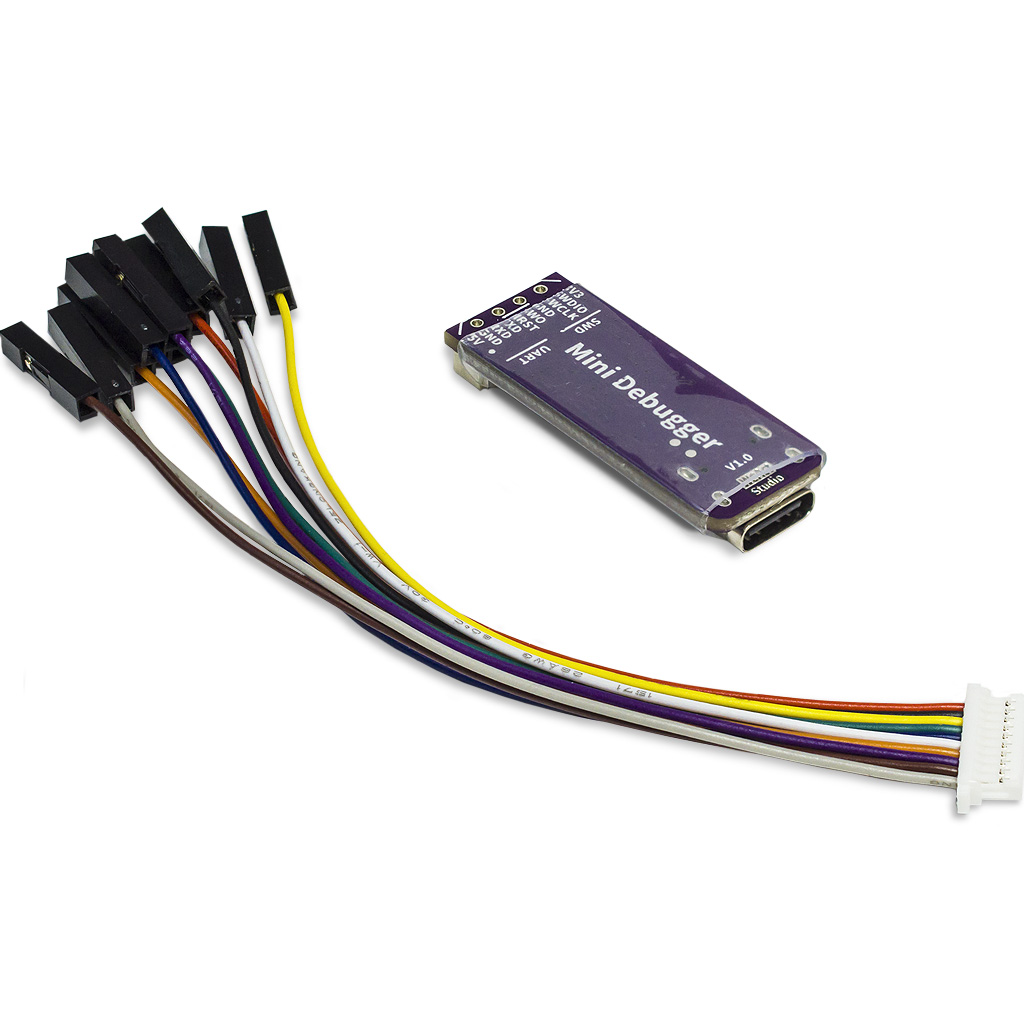

Комплектация:

WeAct Studio STLINK V2.1

WeAct STLINK/V2.1 MiniDebugger — незаменимое дополнение к арсеналу любого разработчика встроенных систем. Это мощный универсальный инструмент, спроектированный для работы с ARM-микроконтроллерами семейства STM32, предназначенный упростить и облегчить процессы программирования и отладки. MiniDebugger STLINK имеет компактные размеры и простой в использовании интерфейсом, отличается хорошими показателями надежности и стабильности. WeAct STLINK-STM32 поддерживает несколько протоколов отладки и программирования, такие как SWD и UART, благодаря чему совместим с большим числом разнообразных комплектов и модулей разработки приложений STM32.

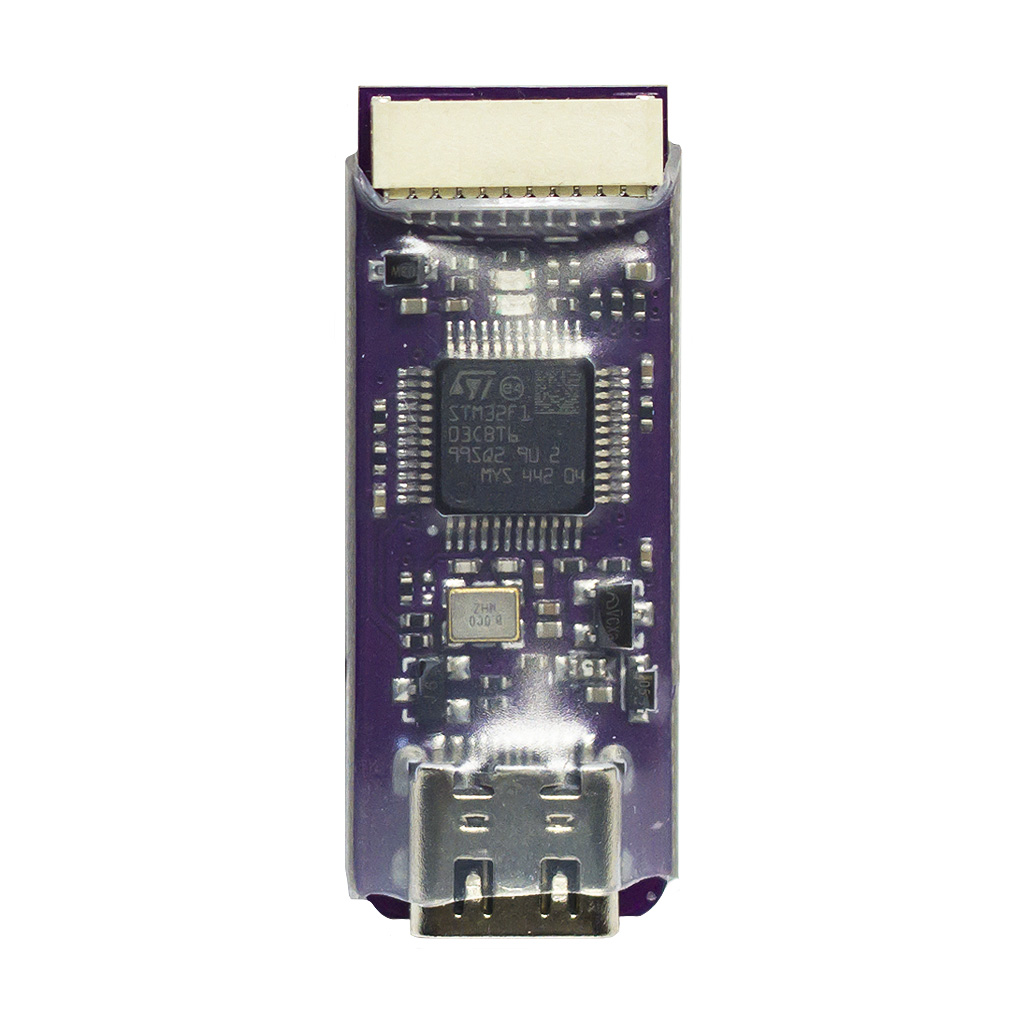

Отладчик MiniDebugger собран на микроконтроллере STM32F103CBT6 и укомплектован стандартным портом USB Type-С для подключения к компьютеру. WeAct STLINK-STM32 располагает полной поддержкой в современных интегрированных средах Keil MDK, IAR, STM32CubeIDE и OpenOCD. Он также поддерживает отладку кода из командной строки через программу-отладчик GDB. В STLINK/V2.1 MiniDebugger реализован доступ к полезным функциям аппаратной защиты STM32 от нежелательного чтения/записи содержимого встроенной flash-памяти, предоставлена возможность обновления прошивки программатора-отладчика.

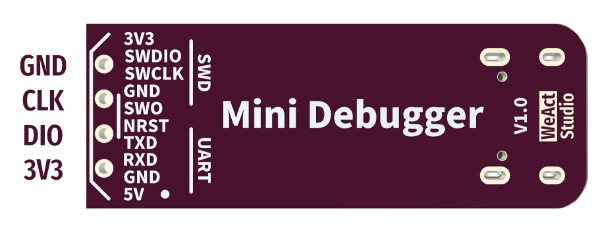

Порт отладки Mini Debugger STLINK-STM32

Нативный порт отладки SWD используется для обновления прошивки контроллера STM32 в программаторе STLINK/V2-1 MiniDebugger. Функциональное соответствие выводов:

Физические размеры, мм

Документация

1. Домашняя страница проекта WeAct MiniDebugger (web-ресурс);
