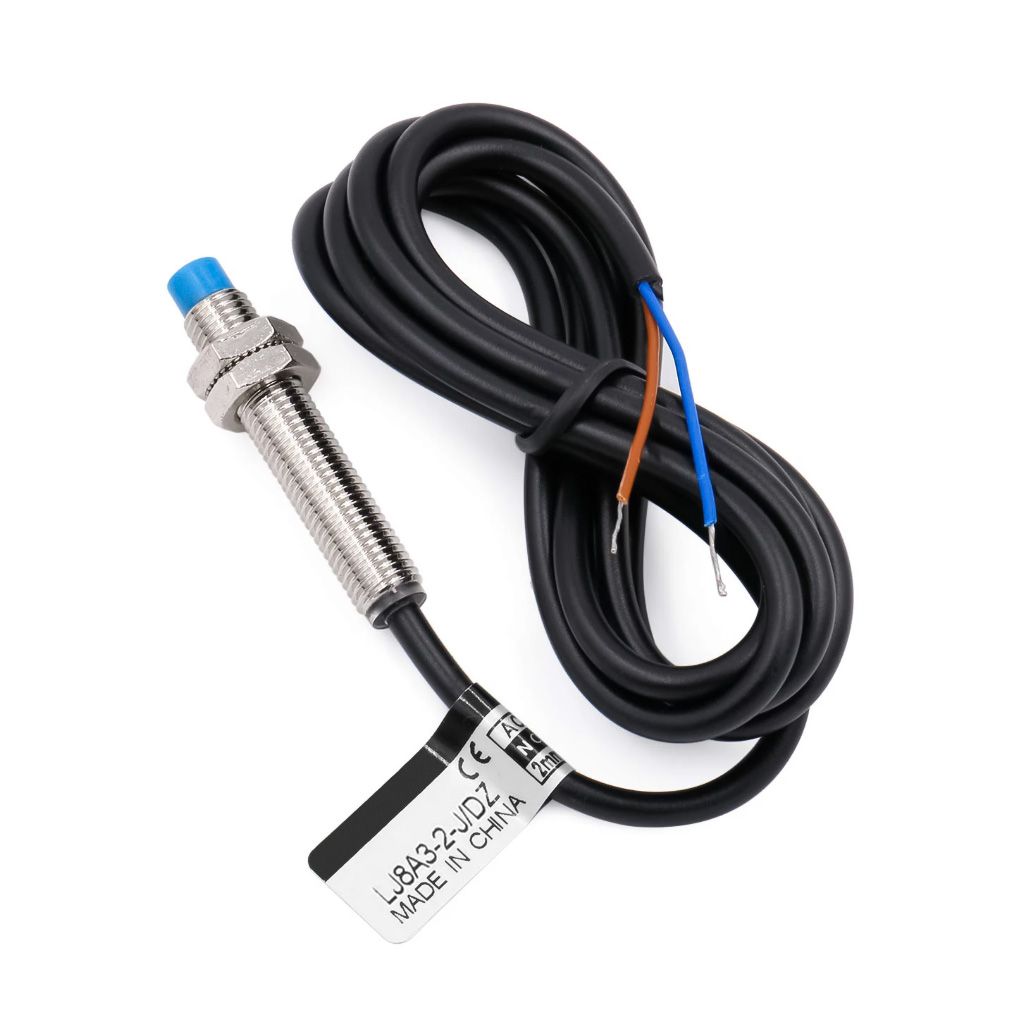

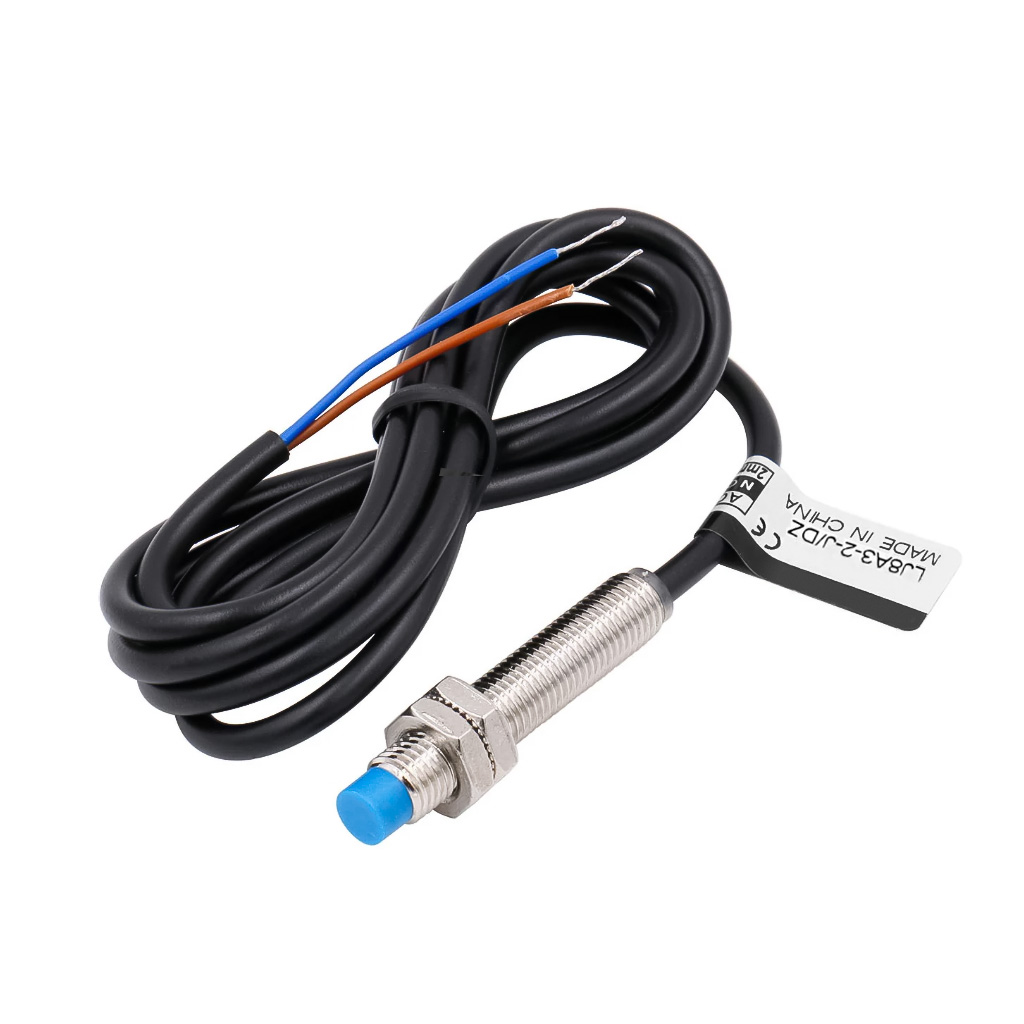

Индуктивный датчик приближения LJ8A3-2-J/DZ

Индуктивный датчик приближения LJ8A3-2-J/DZ NC — датчик приближения бесконтактного типа, предназначенный для контроля положения объектов из металлов, а именно: железо, сталь, медь, бронза, алюминий, свинец. Не восприимчив к другим материалам. Метод обнаружения металлических объектов основан на чувствительности встроенной в корпус катушки индуктивности к изменениям магнитного поля в рабочей зоне датчика. Индуктивные датчики успешно и широко используются для решения многих задач автоматизации процессов в производстве, на конвейерах, станках ЧПУ.

Технические характеристики

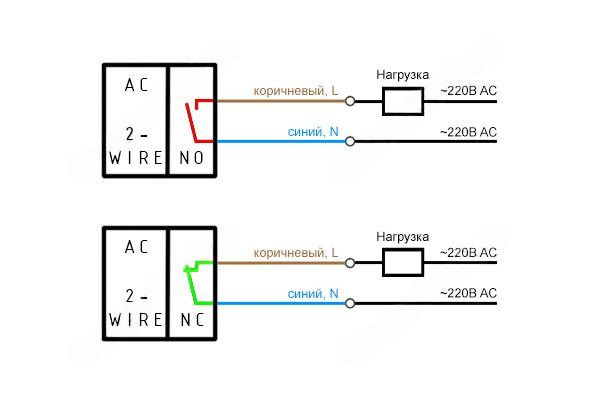

Подключение 2-проводных индуктивных датчиков

Индуктивный датчик приближения переменного тока с 2-проводным интерфейсом не имеет отдельного управляемого выхода. Его входы для подключения напряжения питания одновременно являются выходом. Принцип работы внутреннего механизма датчика обладает сходством с функцией простого электрического "включателя", замыкающего или размыкающего собственные контакты. Для нормальной работы датчика обязательно наличие в коммутируемой цепи маломощной нагрузки. Например, в роли нагрузки может быть использовано промежуточное реле RXM2LB2P7 230VAC или его прочие аналоги. Индуктивный датчик должен располагаться в разрыве цепи между нагрузкой и источником электроэнергии (последовательное включение в схему). Питание датчика осуществляется через нагрузку.

Существуют двухпроводные индуктивные датчики приближения с нормально открытым контактом (NO) или нормально закрытым контактом (NC). Характеристика "нормально открытый" соответствует датчику, замыкающему оба входа цепи нагрузки в момент срабатывания и размыкающему входы, если условия для срабатывания отсутствуют. Поведение "нормально закрытого" датчика полностью противоположно - он размыкает цепь нагрузки при обнаружении металлов в рабочей зоне и замыкает её в ином случае.
