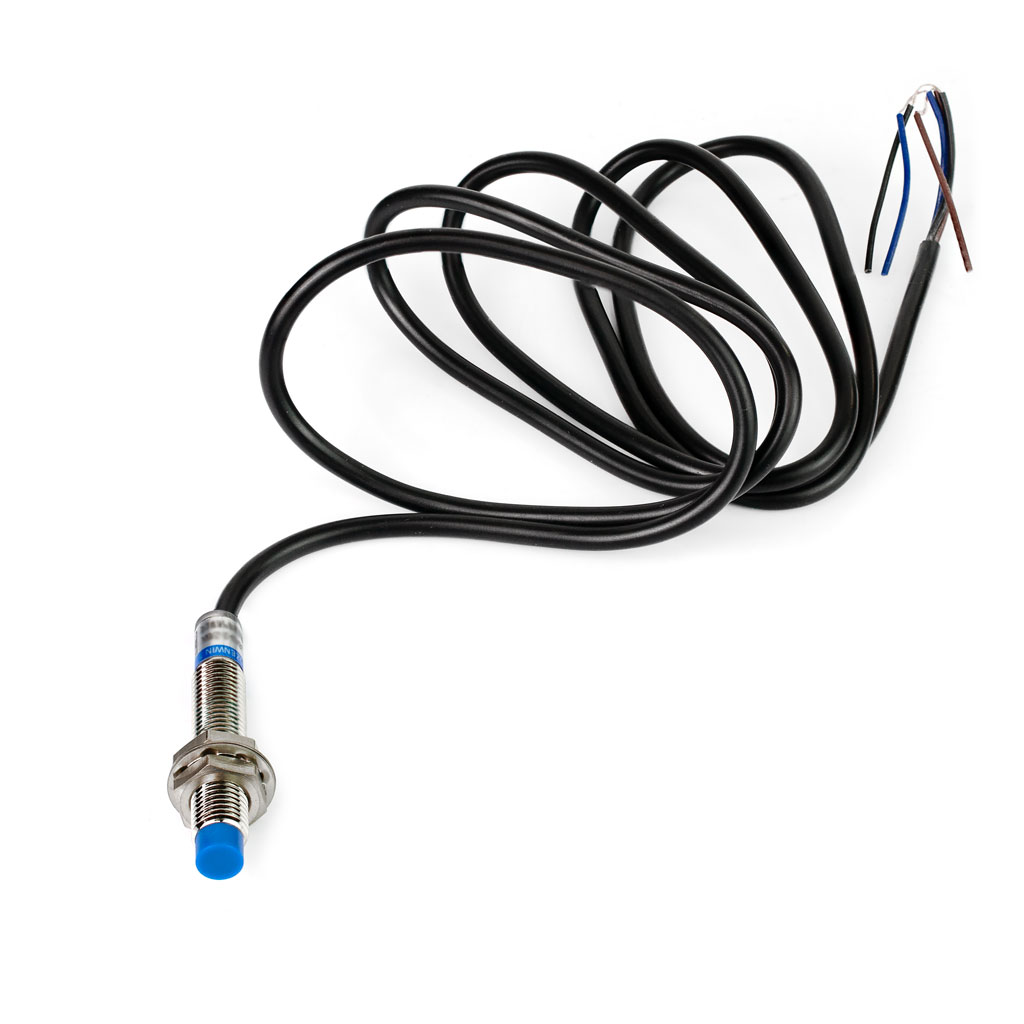

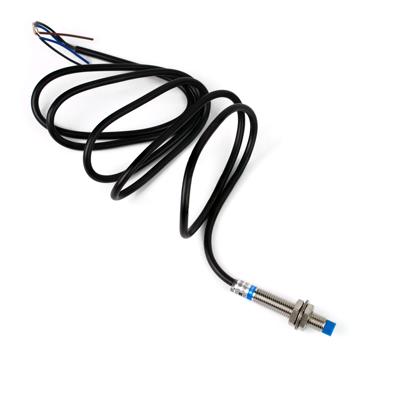

Индуктивный цилиндрический датчик приближения LJ8A3-1-Z/EX

Код товара: CTTL16746

Индуктивный цилиндрический датчик приближения LJ8A3-1-Z/EX NO двухпроводный — датчик приближения бесконтактного типа, предназначенный для контроля положения объектов из металлов, а именно: железо, сталь, медь, бронза, алюминий, свинец. К другим материалам не восприимчив. Метод обнаружения металлических объектов основан на чувствительности встроенной в корпус катушки индуктивности к изменениям магнитного поля в рабочей зоне датчика. Индуктивные датчики успешно и широко используются для решения многих задач автоматизации процессов в производстве, на конвейерах, станках ЧПУ.

Технические характеристики

Подключение 2-проводных индуктивных датчиков

Индуктивный датчик приближения постоянного тока с 2-проводным интерфейсом не имеет отдельного управляемого выхода. Его входы для подключения напряжения питания одновременно являются выходом. Внутренний механизм датчика обладает сходством с простым электрическим "включателем", замыкающим или размыкающим собственные входы (переключатель типа "сухой контакт"). Для нормальной работы датчика обязательно наличие нагрузки в коммутируемой цепи. Индуктивный датчик должен располагаться в разрыве цепи между нагрузкой и источником электроэнергии. Питание датчика осуществляется через нагрузку.

Существуют двухпроводные индуктивные датчики приближения с нормально открытым контактом (NO) или нормально закрытым контактом (NC). Характеристика "нормально открытый" соответствует датчику, замыкающему оба входа цепи нагрузки в момент срабатывания и размыкающему оба входа в случае отсутствии условий для срабатывания. Принцип работы "нормально закрытого" датчика полностью противоположен - он размыкает цепь нагрузки при срабатывании и замыкает её в ином состоянии.
