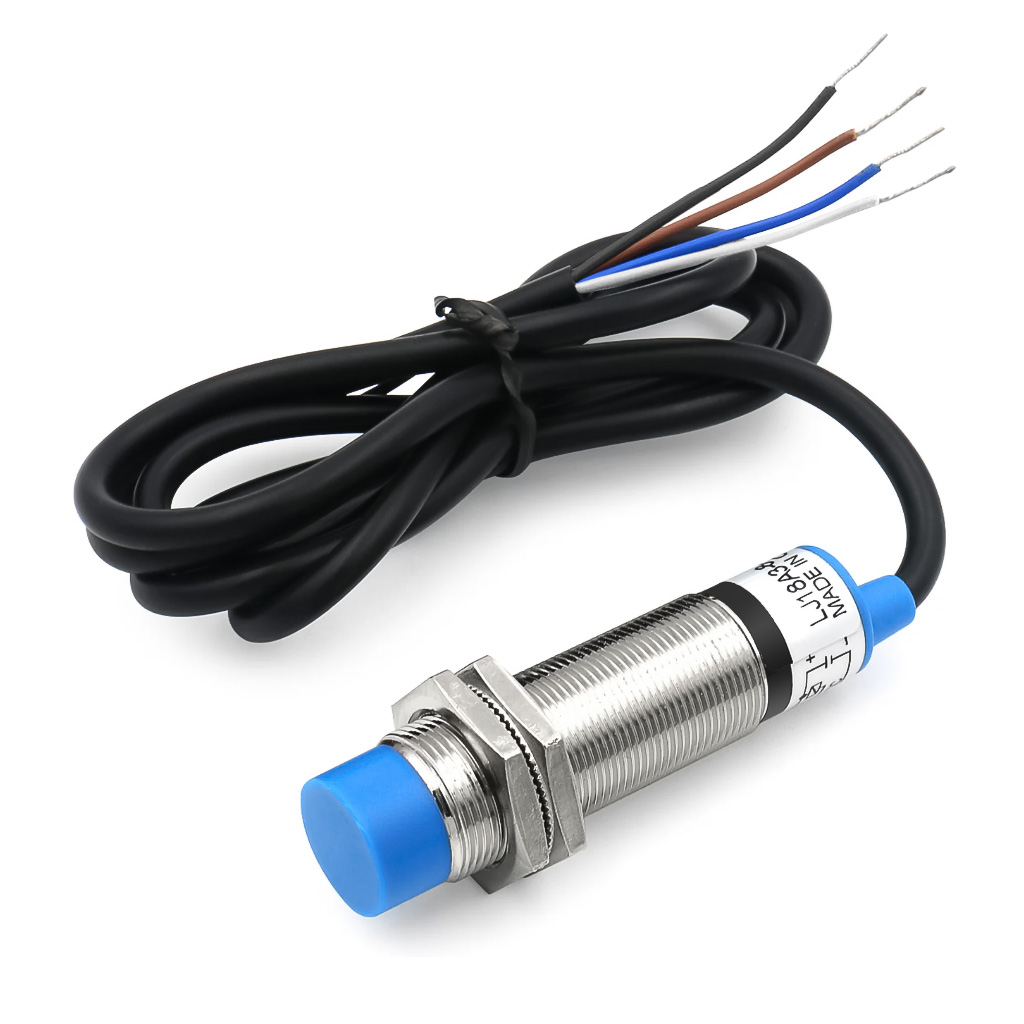

Индуктивный датчик приближения LJ18A3-8-Z/CX

Индуктивный датчик LJ18A3-8-Z/СX NPN NO+NC — датчик приближения бесконтактного типа, предназначенный для контроля положения объектов из металлов, а именно: железо, сталь, медь, бронза, алюминий, свинец. Не восприимчив к другим материалам. Метод обнаружения металлических объектов основан на чувствительности встроенной в корпус катушки индуктивности к изменениям магнитного поля в рабочей зоне датчика. Индуктивные датчики успешно и широко используются для решения многих задач автоматизации процессов в производстве, на конвейерах, станках ЧПУ.

Технические характеристики

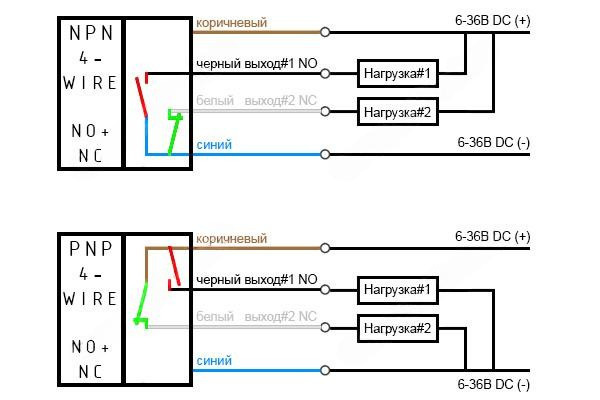

Подключение 4-проводных индуктивных датчиков с разной полярностью и способом коммутации выхода

Индуктивный датчик приближения постоянного тока с 4-проводным интерфейсом имеет два управляемых выхода и позволяют коммутировать две отдельные цепи с внешней нагрузкой. Он работает аналогично 3-проводному индуктивному датчику приближения - оба его выхода либо соединяют, либо размыкают соответствующую цепь нагрузки с плюсом или минусом напряжения питания (определяется полярностью датчика PNP или NPN). Один из выходов 4-проводного датчика в исходном положении — нормальной открытый (NO), второй — нормально закрытый (NC). В момент детекции датчиком объекта из металла, оба его выхода меняют своё состояние на противоположное. Такой механизм обеспечивает автоматизированное управление двумя внешними цепями с поочерёдным их переключением.

Характеристика "нормально закрытого выхода, NC принадлежит выходу, по умолчанию подключенному к полярности напряжения питания, определённой структурой датчика (у NPN-сенсора — к минусовой, у PNP-сенсора — к плюсовой). Характеристикой "нормально открытого выхода, NO" обозначается выход, в исходном состоянии подтянутый к обратной полярности (у NPN-сенсора подтянут к плюсовой, у PNP-сенсора подтянут к минусовой). При возникновении реакции датчика осуществляется инверсия внутренней коммутации выходов NO и NC.
