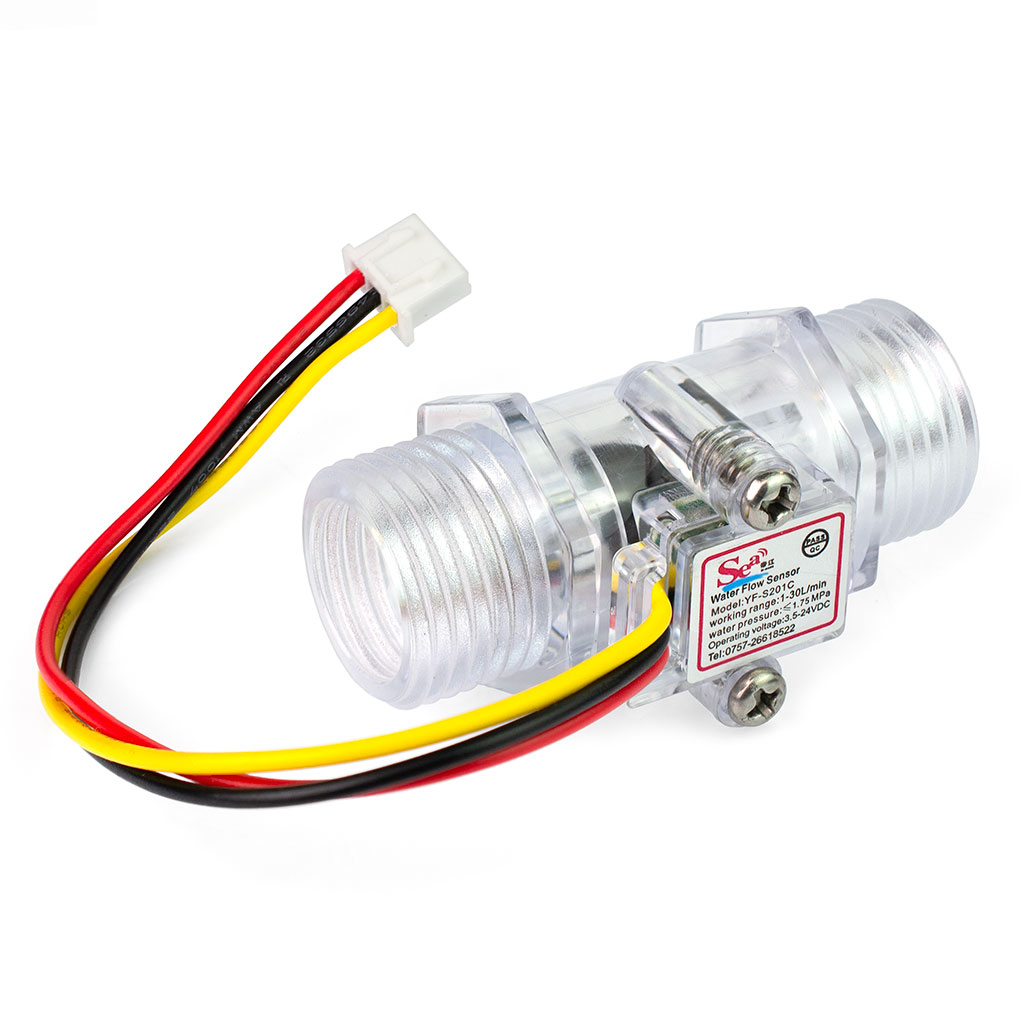

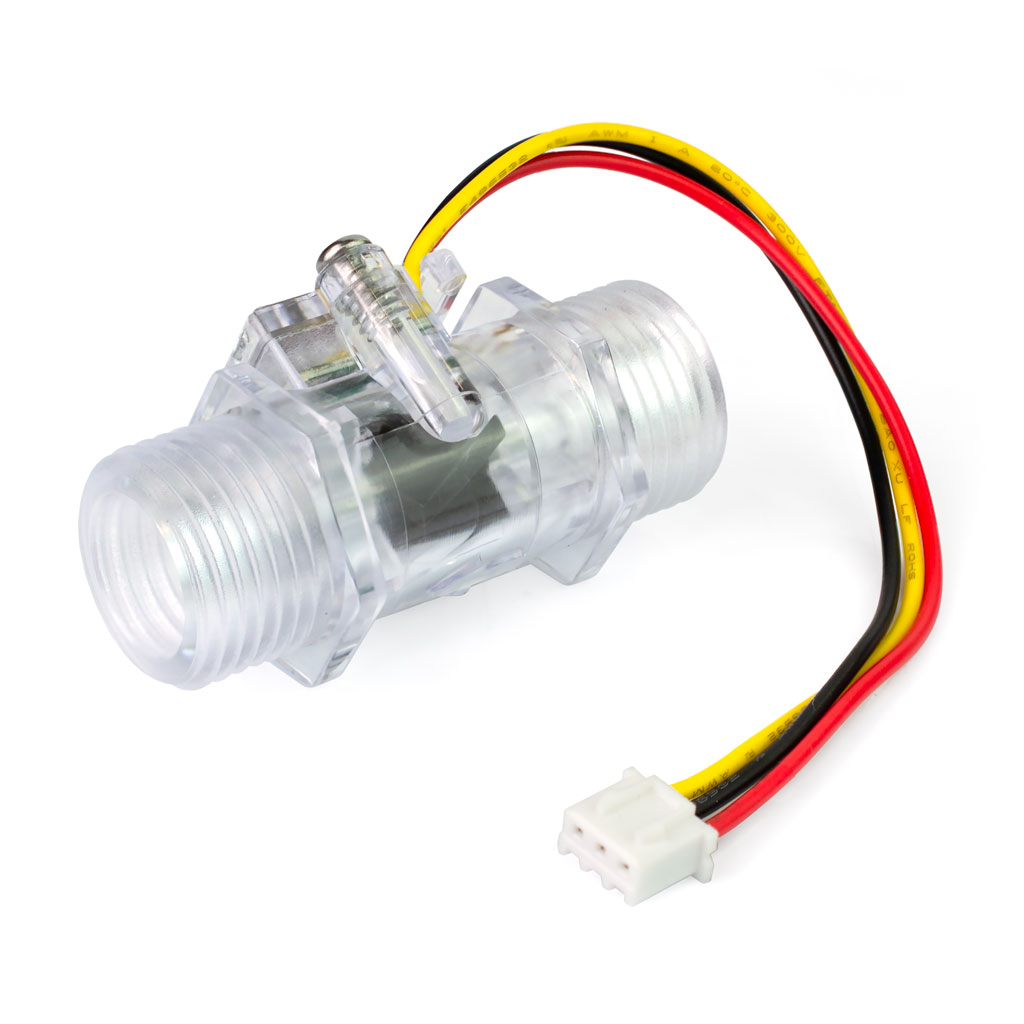

Датчик потока воды SEA YF-S201C пластиковый прозрачный 1-30 л/м 1/2G 20мм

Технические характеристики

Конструкция и принцип измерения

Импульсный датчик потока воды YF-S201С — это электромеханический узел измерения объёма расходуемой жидкости, способный работать с локальными или удалёнными устройствами автоматического мониторинга и распределения. Будучи встроенным в водопроводную магистраль, он обеспечивает генерацию электрических импульсов с частотой, пропорциональной скорости протекания жидкости через конструкцию измерительного механизма. Учёт расхода воды для датчика YS-S201C выполняется при помощи специализированного контроллера по простой математической формуле: Q = F / 300, где Q - результат измерения в литрах за 1 минуту, F - число выдаваемых датчиком импульсов за 1 минуту и 300 - фиксированный коэффициент.

Датчик потока воды YF-S201C может эксплуатироваться в водопроводных системах с низким давлением жидкости не более 1.75 МПа и в температурном диапазоне от +1°C до +80°C. Корпус датчика неразборный, изготовлен из прочного пластика чёрного цвета. Входной и выходной концы имеют цилиндрическую резьбу с наружным диаметром 20.1мм, соответствующую типоразмеру G1/2 или 1/2 дюйма. Датчик потока воды YF-S201C — однонаправленный, направление потока жидкости обозначено на корпусе специальной стрелкой. Внутри корпуса с входной стороны предусмотрен металлический ограничитель длины для присоединяемых труб или шлангов. Механизм измерения объёма жидкости YF-S201C представляет сочетание из вращающейся 4-лопастной крыльчатки с постоянным магнитом и микросхемы цифрового датчика Холла, чувствительного к магнитному полю, находящейся в отдельном влагозащищённом отсеке корпуса, с коннектором питания и выходного сигнала JST XH2.54-3P.

Магниточувствительный датчик Холла работает от напряжения +3.5~24 вольта постоянного тока (производитель рекомендует диапазон +5~18 вольт). Напряжение выходного сигнала датчика Холла близко к потенциалу входного напряжения (питания). В зависимости от исходного положения крыльчатки, на выходе генерируется логический импульс высокого или низкого уровня. Во время вращения крыльчатки формируется попеременная последовательность импульсов. При подключении YF-S201C к микроконтроллерам PIC, AVR, STM и другим программируемым ПЛИС, следует использовать дополнительные схемы согласования уровней.

Назначение контактов соединительного коннектора

Пример программного кода для интегрированной среды Arduino IDE

Скетч с кодом совместим с Arduino Nano, Uno, Mega2560, Leonardo, Pro Mini и Pro Micro. В приведённом образе программы используется функция прерывания, как наиболее удобный метод распознавания и подсчёта сигналов датчика потока воды YF-S201C.

//Номер цифрового контакта Arduino, по которому осуществляется вызов прерывания от датчика
const byte interruptPin = 2;

//Переменная подсчета числа импульсов
volatile unsigned short ImpulsesPerMin = 0;

//Переменная хранения значения времени
unsigned long timeCount;

//Переменные подсчета объёма жидкости за 1 минуту и
//переменная подсчёта всего объёма жидкости со старта программы
float LastMinuteLuquidVolume, TotalLiquidVolume;


//Функция обработки прерывания, выполняет подсчет импульсов
void pulseCount()
{
  ImpulsesPerMin++;
}

void setup() {
  //назначение цифровому контакту D2 режима ВВОДА данных
  pinMode(interruptPin, INPUT);

  //Определение номера прерывания на цифровом контакте D2 с указанием имени функции
  //обработчика прерывания и условием его вызова по переднему фронту импульса
  //Соответствие имени прерывания цифрового контакта D2 в контроллерах Arduino
  //NANO, UNO, Pro MIMI - INT0; Leonardo, Pro Micro - INT1; MEGA2560 - INT4;
  attachInterrupt(digitalPinToInterrupt(interruptPin), pulseCount, RISING);

  //Инициализация последовательного интерфейса UART0 для вывода сообщений
  Serial.begin(9600);
}

void loop() {
  if (millis() > timeCount){

    //Отсчет времени продолжительностью в 1 минуту
    timeCount = millis()+60000;

    //Вычисление объема пройденной жидкости в течение 1 минуты
    LastMinuteLuquidVolume = (float)ImpulsesPerMin / 300;

    //Суммирование итогов
    TotalLiquidVolume += LastMinuteLuquidVolume;

    //Вывод на печать результатов учета расходуемой жидкости
    Serial.print(F("Last Minute Luquid Volume: "));
    Serial.print(LastMinuteLuquidVolume);
    Serial.print(F(" Total Liquid Volume: "));
    Serial.println(TotalLiquidVolume);

    //сброс числа импульсов
    ImpulsesPerMin = 0;
  }
// код основной программы:

}

Габаритный чертёж датчика YF-S201C
