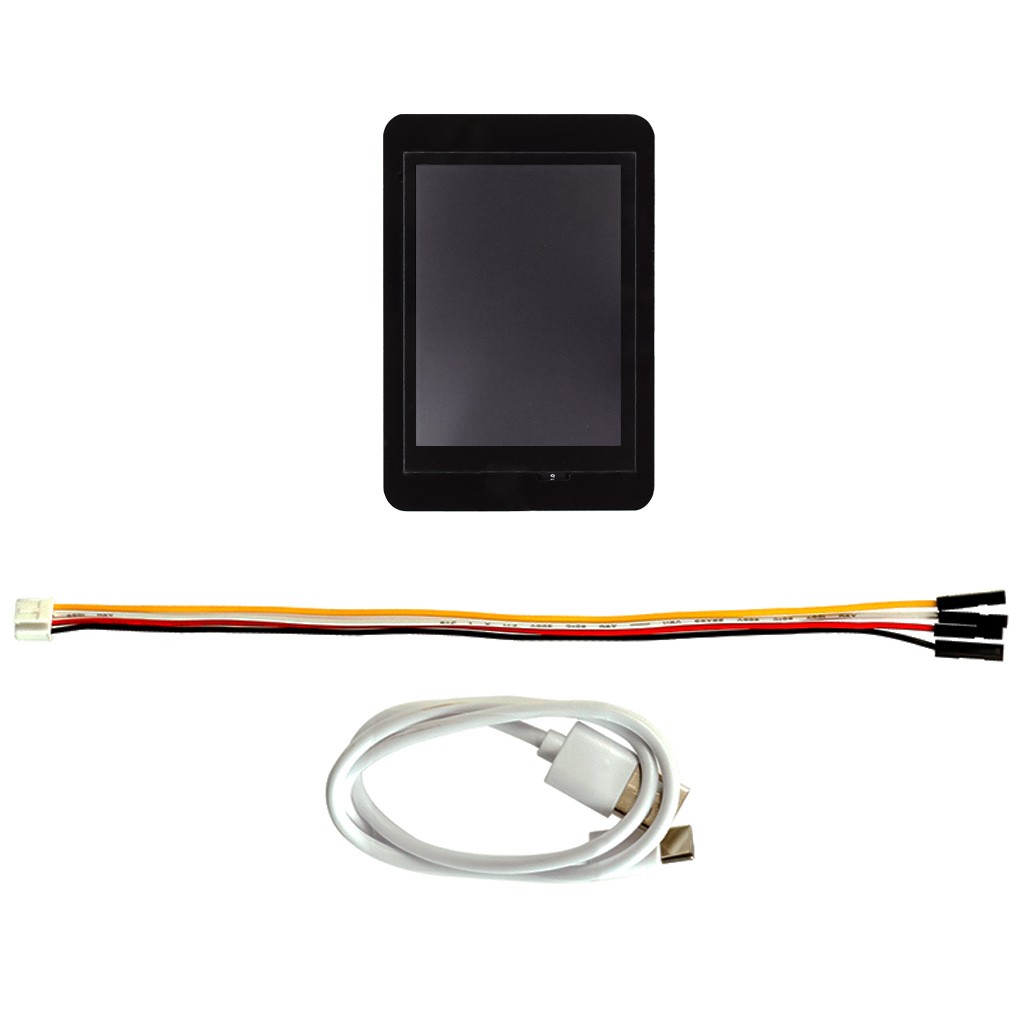

Комплектация

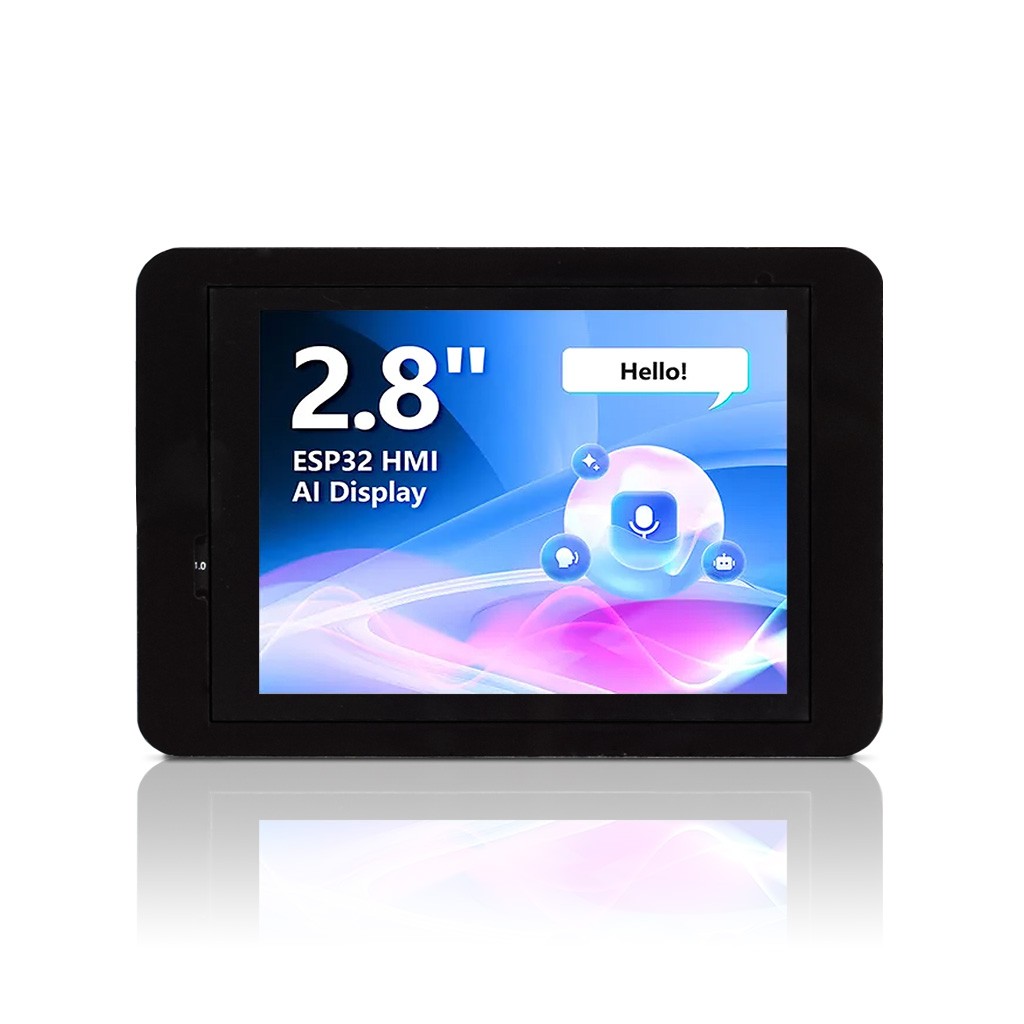

Модуль CROWPANEL 2.8" HMI ESP32S3 AI-Powered с 2.8-дюймовым ярким цветным сенсорным экраном и встроенным 32-разрядным программируемым микроконтроллером ESP32 позволяет создавать простые и вместе с тем уникальные приложения человеко-машинного интерфейса (ЧМИ) с графическим интерфейсом для домашних устройств электроники, для промышленных приборов или сельскохозяйственного оборудования. Серия ADVANCE обладает улучшенными характеристиками производительности и уникальными нововведениями. По сравнению с серией BASIC, экранный модуль ADVANCE предоставляет пользователю значительно больше ресурсов для реализации ЧМИ-приложения, а также расширяет возможности его интеграции в другие платформы. Разработка приложений для дисплея CROWPANEL HMI ESP32 не ограничивается каким-либо одиночным специализированным фреймворком, как это часто встречается в конкурентных продуктах. Пользователю на выбор доступна разработка в интегрированной среде Espressif ESP-IDF, Arduino IDE, PlatforIO или SquareLine Studio. Написание кода для ЧМИ-приложения одинаково эффективно на языках программирования С/С++, Python/Micropython, Lua. CROWPANEL полноценно работает с лёгкой и универсальной, открытой графической библиотекой LVGL.

Дисплейный модуль CROWPANEL ADVANCE поддерживает ИИ-функции общения с голосовым помощником. На электронной плате модуля размещены всенаправленный микрофон и аудиовыход для подключения внешнего динамика. Расширение возможностей интеграции ЧМИ-приложения представлено опцией сменных модулей с различными протоколами беспроводной коммуникации: Zigbee, LoRa, Matter, Thread, WiFi 6 или nRF2401. В специализированный разъём CROWPANEL ADVANCE может быть установлен один любой совместимый сменный модуль, который обеспечивает ЧМИ-приложению доступность высокоскоростной коммуникации в соответствующих сетях. Установка дополнительного сменного модуля не является обязательной, все существующие сменные модули приобретаются отдельно.

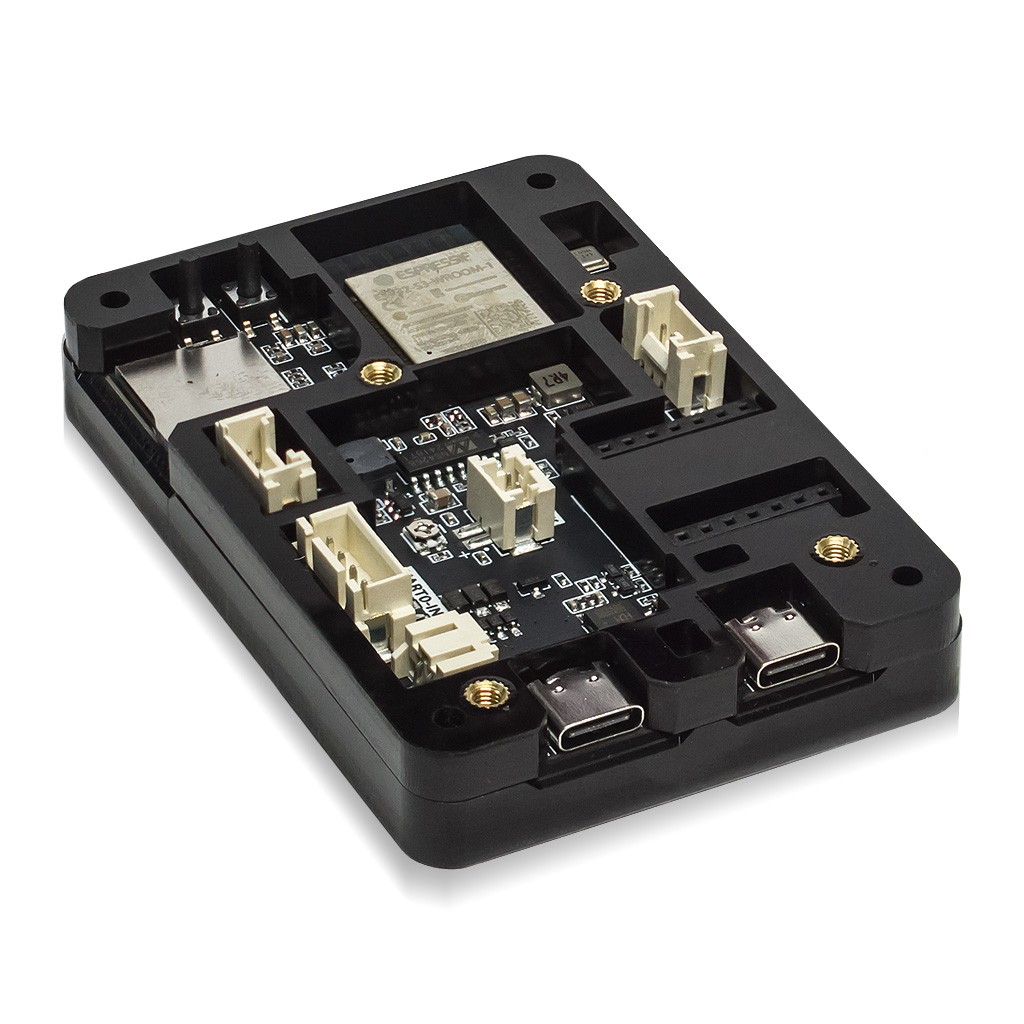

Модельный ряд CROWPANEL ADVANCE включает варианты экранных модулей всех размеров в исполнении с корпусом или без. Дизайнерский корпус из полупрозрачного чёрного акрилового стекла защищает экранный модуль от попадания мелких предметов или грязи на поверхность печатной платы, исключает возможность повреждения внутренних контактов и деталей. Конструкция корпуса сборно-разборная, с креплением на четырёх винтах. Состоит из трёх слоёв: лицевого обрамления, центральной рамки и задней пластины. На последней крупным шрифтом нанесены все надписи и символы, соответствующие назначению коммуникационных интерфейсов и элементов управления экранным модулем.

Мощный 2-ядерный процессор ESP32-S3-WROOM-1, взятый в основу схемотехники экранного модуля, способен выполнять вычисления с частотой от 80МГц до 240МГц, и обладает возможностью подключения к сетям WiFi / Bluetooth. Производительности контроллера ESP32 достаточно для реализации проектов ЧМИ любой сложности, статических или динамических, с отрисовкой на экране 240*320 графических точек следующих элементов интерфейса: окон, списков и меню, кнопок и ползунков, а также других интерактивных элементов. В том числе поддерживается воспроизведение файлов видео или аудио. Имеются слот карт MicroSD для хранения пользовательских данных и встроенный аудио усилитель с выходом на наушники или динамик для звукового сопровождения каких-либо внутренних событий ЧМИ-приложения. Модель CROWPANEL ADVANCE ESP32-СTP-2.8 комплектуется 2 портами USB Type-C питания с функцией USB 2.0 OTG и 3 портами последовательной коммуникации UART и I2C/IIC/TWI. Порт BAT c возможностью подключения литиевого аккумулятора 3.7В и функцией заряда батареи обеспечивает 2.8-дюймовому экрану абсолютную автономность. В стационарном режиме, экран CROWPANEL ADVANCE 2.8-ESP32-HMI функционирует от напряжения 5В постоянного тока и расходует в максимуме не более 2000мА.

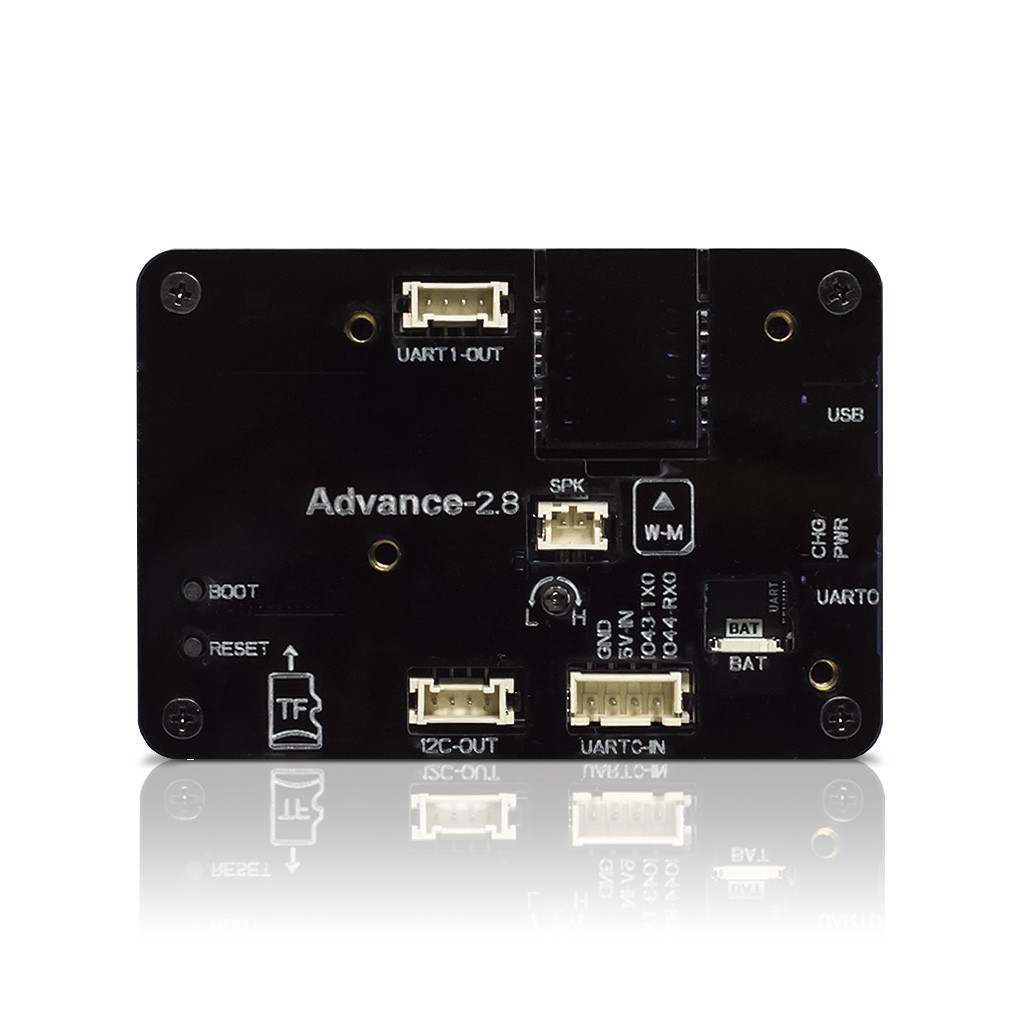

Интерфейсы модуля CROWPANEL ADVANCE 2.8" HMI ESP32 TFT LCD AI-POWERED

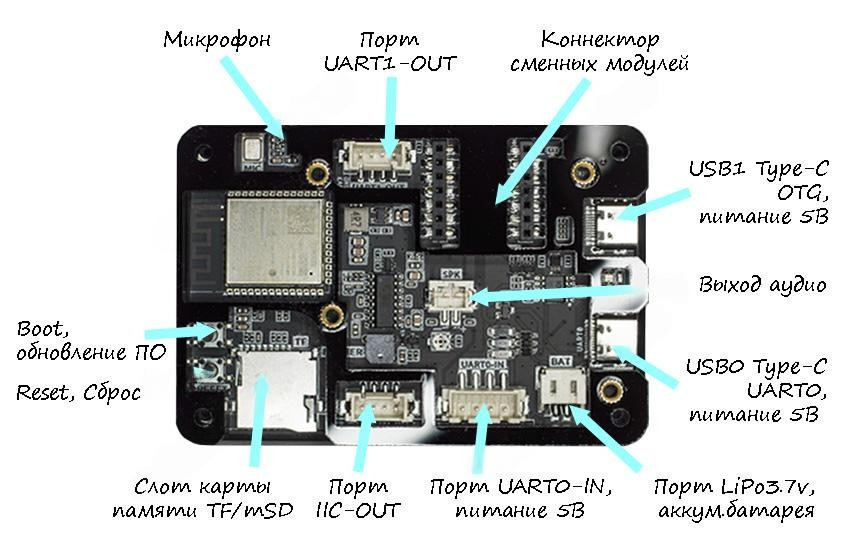

Функции интерфейсов

Встроенная периферия Crowpanel Advance

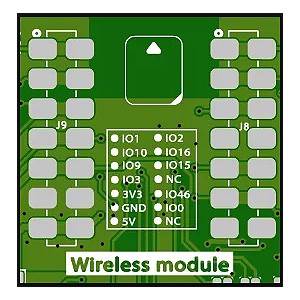

Коннектор беспроводных модулей

ESP32-S3	Вывод	Коннектор WM	Вывод	ESP32-S3
IO1	1*2		1*2	IO2
IO10	2*2		2*2	IO16
IO9	3*2		3*2	IO15
IO3	4*2		4*2	—
3.3V	5*2		5*2	IO46
GND	6*2		6*2	IO0
5V	7*2		7*2	—

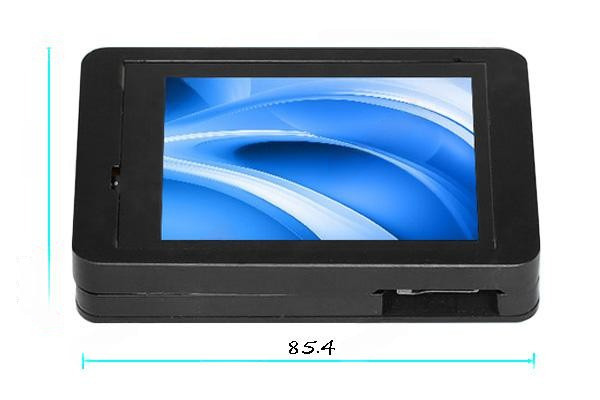

Физические размеры, мм

Справочная литература и программное обеспечение

1. Спецификация контроллера ESP32-S3-WROOM-1 v1.5;
2. Ресурсы для CrowPanel-Advance-2.8-HMI-ESP32 на портале GitHub;
3. Библиотека примеров кода + SDK;
4. SDK ESP-IDF на портале GitHub;
5. Электронная документация для ESP-IDF;
6. Открытая графическая библиотека LVGL;
7. SquareLine Studio среда разработки графического интерфейса ЧМИ;
8. Первые шаги по разработке на Arduino IDE;
9. Первые шаги по разработке в ESP-IDF;
10. Первые шаги по разработке в PlatfromIO;
11. Пособие по интеграции в платформу ESPHome Assistent;
12. Учебное пособие с примерами для платформы LVGL;
