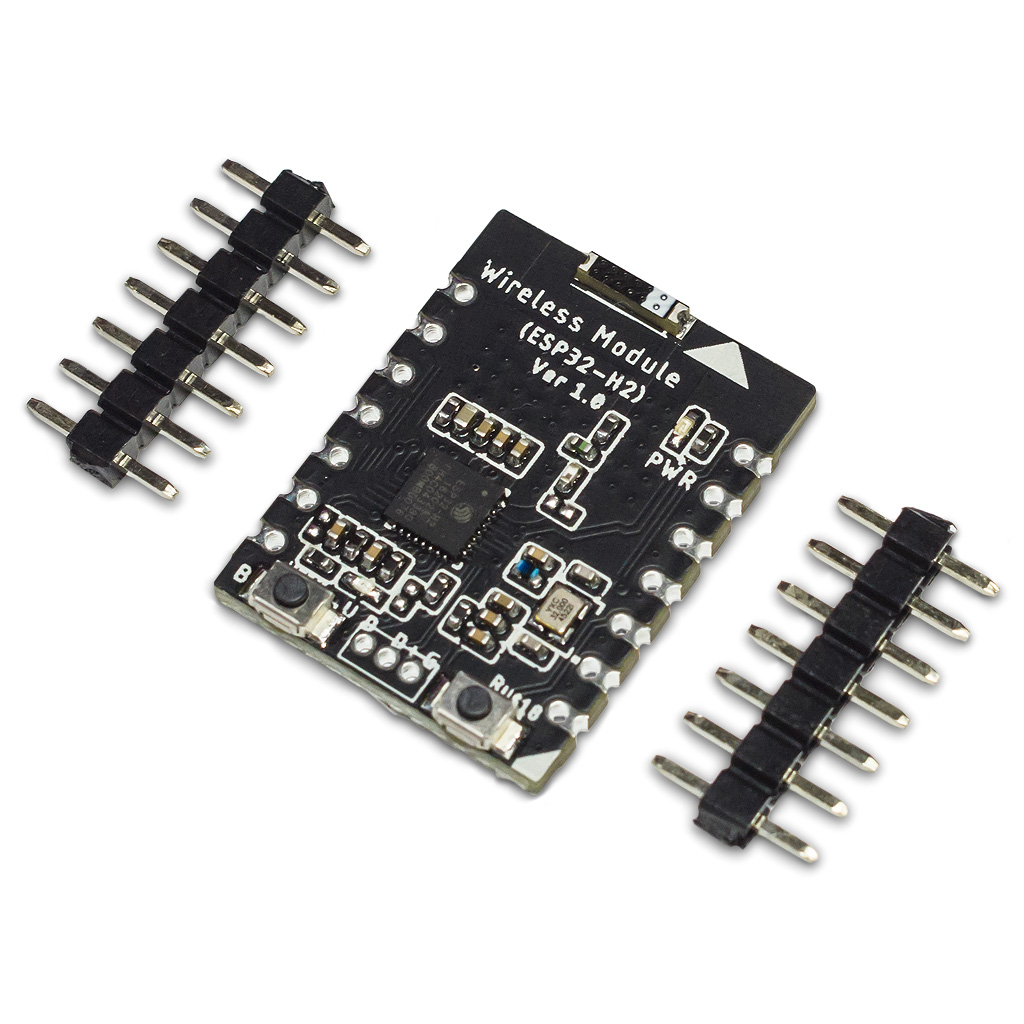

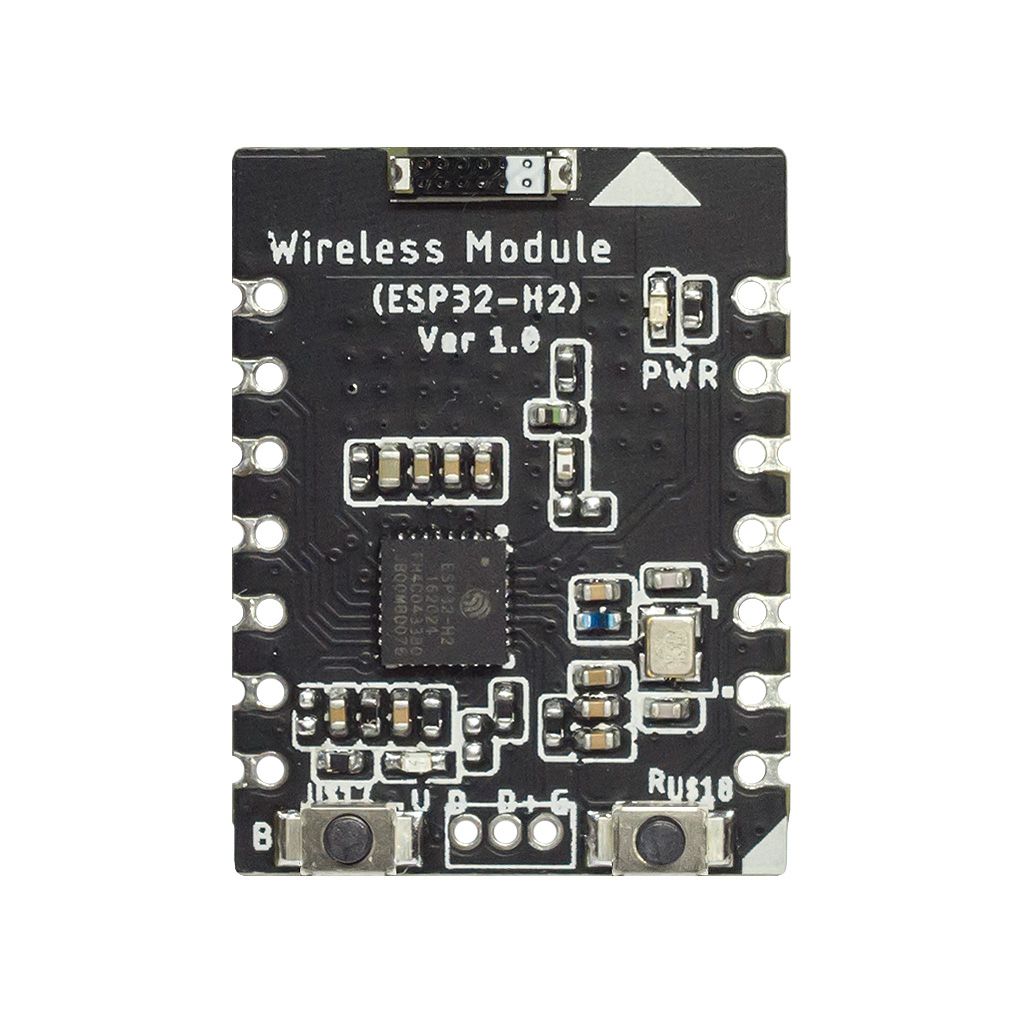

ESP32-H2 беспроводной модуль Thread/Zigbee/Matter для Crowpanel Advance HMI
Код товара: CTTL16902
Есть в наличии| 800 c |
| 800 c |
 |
|
|
Серия графических панелей для создания человеко-машинного интерфейса (HMI) Crowpanel Advance обладает средствами проводной и беспроводной коммуникации. Поддерживаются одновременно несколько стандартов беспроводной связи, в настоящее время актуальных в IoT-секторе: WiFi, Zigbee, Thread, Matter, Bluetooth Low Energy (BLE), NRF и Lora. Опция беспроводной связи предоставляет платформе ощутимо б?льшее пространство для интеграции в самые разные приложения, фокусируя функции беспроводной связи в качестве удобной альтернативы классическим проводным соединениям. Экранные панели Crowpanel Advance способны контактировать как с одним, так и с несколькими устройствами, могут использоваться в комплексных системах сбора информации, мониторинга или управления.
Весь модельный ряд Сrowpanel Advance основан на процессорах ESP32 и в базовом варианте имеет возможность взаимодействия с сетями WiFi и Bluetooth. Остальные интерфейсы беспроводной связи реализованы заменяемыми модулями. Любой HMI-дисплей серии Сrowpanel Advance позволяет добавлять только один дополнительный беспроводной интерфейс, а встроенный в плату специальный коннектор обеспечивает максимальную простоту установки. Всего существует 4 типа заменяемых беспроводных модулей, каждый из них легко заменяется на другой при необходимости. Кроме этого, заменяемые модули являются самодостаточными узлами и их можно свободно использовать в индивидуальных DIY-проектах.
Технические характеристики
Обратите внимание!
В модуле ESP32-H2 Thread/Zigbee/Matter нет предустановленной прошивки. Для записи новой прошивки следует воспользоваться внешним программатором USB/UART-TTL RX TX 3.3V.

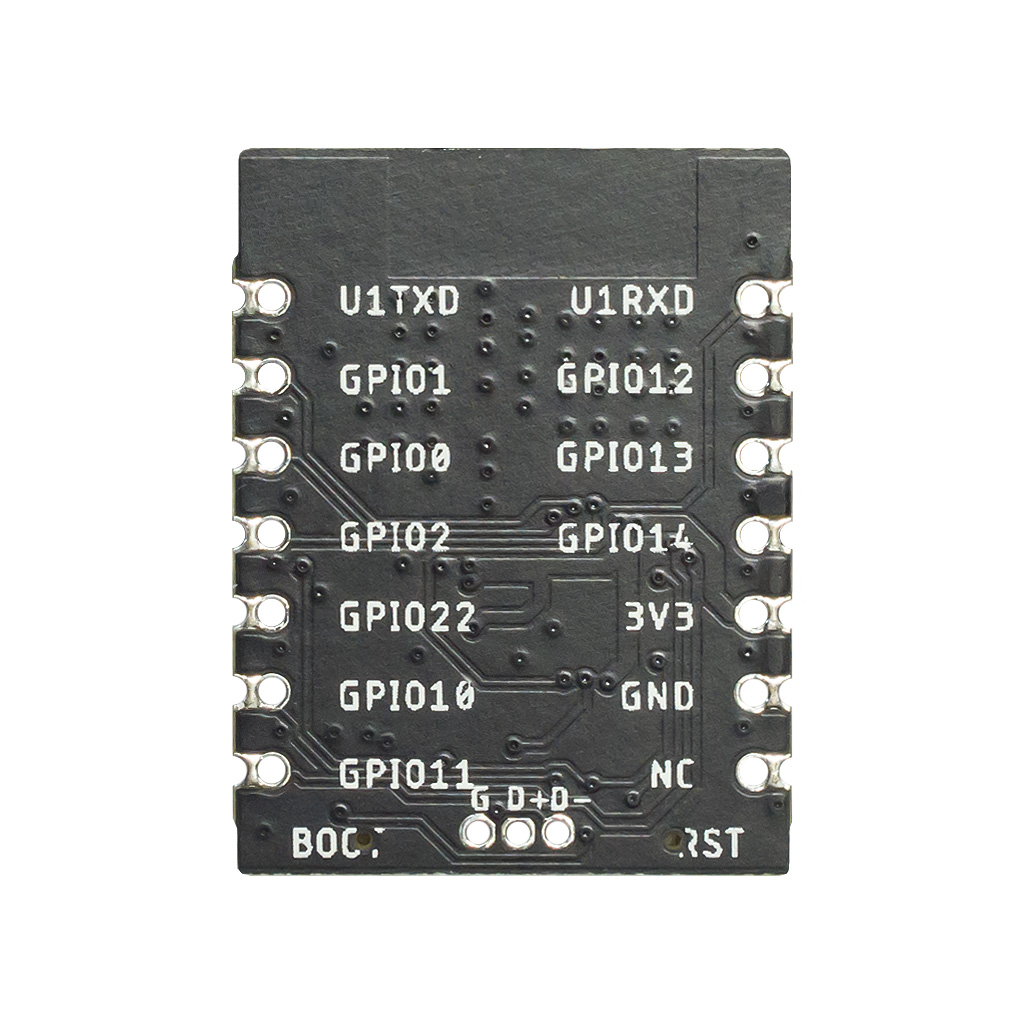

Функциональное назначение контактов
| Имя | Описание | Имя | Описание |
| U1RXD | Порт входящих данных последовательной шины UART0, вход-выход общего назначения GPIO23 | U1TXD | Порт исходящих данных последовательной шины UART0, вход-выход общего назначения GPIO24 |
| GPIO12 | Вход-выход общего назначения | GPIO1 | Вход-выход общего назначения |
| GPIO13 | Вход-выход общего назначения | GPIO0 | Вход-выход общего назначения |
| GPIO14 | Вход-выход общего назначения | GPIO2 | Вход-выход общего назначения |
| 3V3 | Напряжение питания +3,3В DC | GPIO22 | Вход-выход общего назначения |
| GND | Общий (земля) | GPIO10 | Вход-выход общего назначения |
| NC | Нет подключения | GPIO11 | Вход-выход общего назначения |
| D+ | Плюсовая линия дифференциальных данных последовательной шины USB, нативный USB-порт EPS32-H2 | D- | Минусовая линия дифференциальных данных последовательной шины USB, нативный USB-порт EPS32-H2 |
| G | Общий (земля) |
Документация и программное обеспечение
- Инструкция по прошивке модуля Wireless Module ESP32-H2;
- Flash Download Tool Инструмент прошивки ESP32-H2 (v3.9.5+);
- Библиотека примеров исходного кода для ESP32-H2;
- Спецификация контроллера ESP32-H2;
- ESP Zigbee SDK на GitHubе;
- ESP ZigBee SDK Руководство по программированию ESP32-H2;
- ESP IDF SDK Руководство по программированию ESP32-H2;
- Принципиальная схема Wireless Module ESP32-H2 v1.0;
------------------
