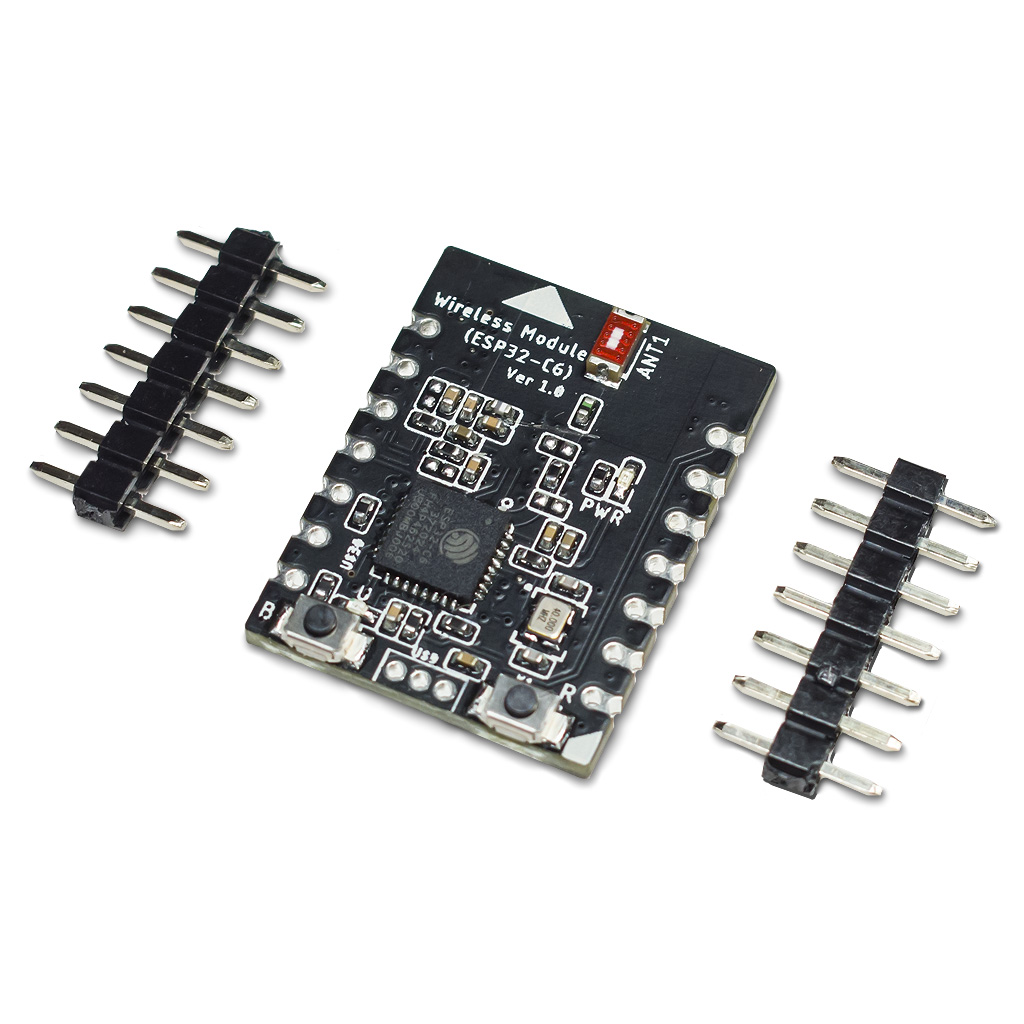

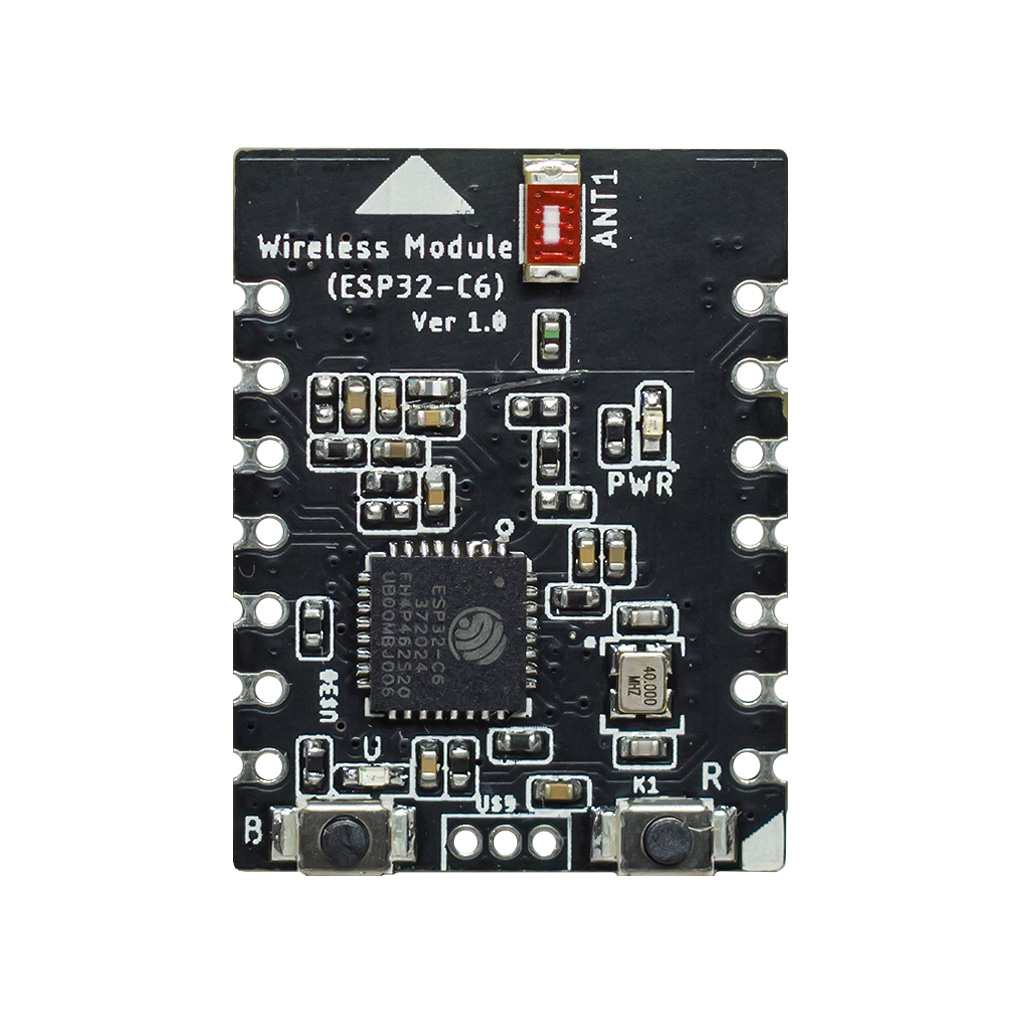

ESP32-C6 беспроводной модуль WiFi6/BLE/Thread/Zigbee/Matter для Crowpanel Advance HMI
Код товара: CTTL16903
Есть в наличии| 990 c |
| 990 c |
 |
|
|
Серия графических панелей для создания человеко-машинного интерфейса (HMI) Crowpanel Advance обладает средствами проводной и беспроводной коммуникации. Поддерживаются одновременно несколько стандартов беспроводной связи, в настоящее время актуальных в IoT-секторе: WiFi, Zigbee, Thread, Matter, Bluetooth Low Energy (BLE), NRF и Lora. Опция беспроводной связи предоставляет платформе ощутимо б?льшее пространство для интеграции в самые разные приложения, фокусируя функции беспроводной связи в качестве удобной альтернативы классическим проводным соединениям. Экранные панели Crowpanel Advance способны контактировать как с одним, так и с несколькими устройствами, могут использоваться в комплексных системах сбора информации, мониторинга или управления.
Весь модельный ряд Сrowpanel Advance основан на процессорах ESP32 и в базовом варианте имеет возможность взаимодействия с сетями WiFi и Bluetooth. Остальные интерфейсы беспроводной связи реализованы заменяемыми модулями. Любой HMI-дисплей серии Сrowpanel Advance позволяет добавлять только один дополнительный беспроводной интерфейс, а встроенный в плату специальный коннектор обеспечивает максимальную простоту установки. Всего существует 4 типа заменяемых беспроводных модулей, каждый из них легко заменяется на другой при необходимости. Кроме этого, заменяемые модули являются самодостаточными узлами и их можно свободно использовать в индивидуальных DIY-проектах.
Технические характеристики
Обратите внимание!
В модуле ESP32-С6 WiFi6/BLE/Thread/Zigbee/Matter нет предустановленной прошивки. Для записи новой прошивки следует воспользоваться внешним программатором USB/UART-TTL RX TX 3.3V.
Функциональное назначение контактов
| Имя | Описание | Имя | Описание |
| U1RXD | Порт входящих данных последовательной шины UART0, вход-выход общего назначения GPIO23 | U1TXD | Порт исходящих данных последовательной шины UART0, вход-выход общего назначения GPIO24 |
| GPIO0 | Вход-выход общего назначения | GPIO23 | Вход-выход общего назначения |
| GPIO1 | Вход-выход общего назначения | GPIO22 | Вход-выход общего назначения |
| GPIO2 | Вход-выход общего назначения | GPIO21 | Вход-выход общего назначения |
| 3V3 | Напряжение питания +3,3В DC | GPIO20 | Вход-выход общего назначения |
| GND | Общий (земля) | GPIO19 | Вход-выход общего назначения |
| NC | Нет подключения | GPIO18 | Вход-выход общего назначения |
| D+ | Плюсовая линия дифференциальных данных последовательной шины USB, нативный USB-порт EPS32-С6 | D- | Минусовая линия дифференциальных данных последовательной шины USB, нативный USB-порт EPS32-С6 |
| G | Общий (земля) |

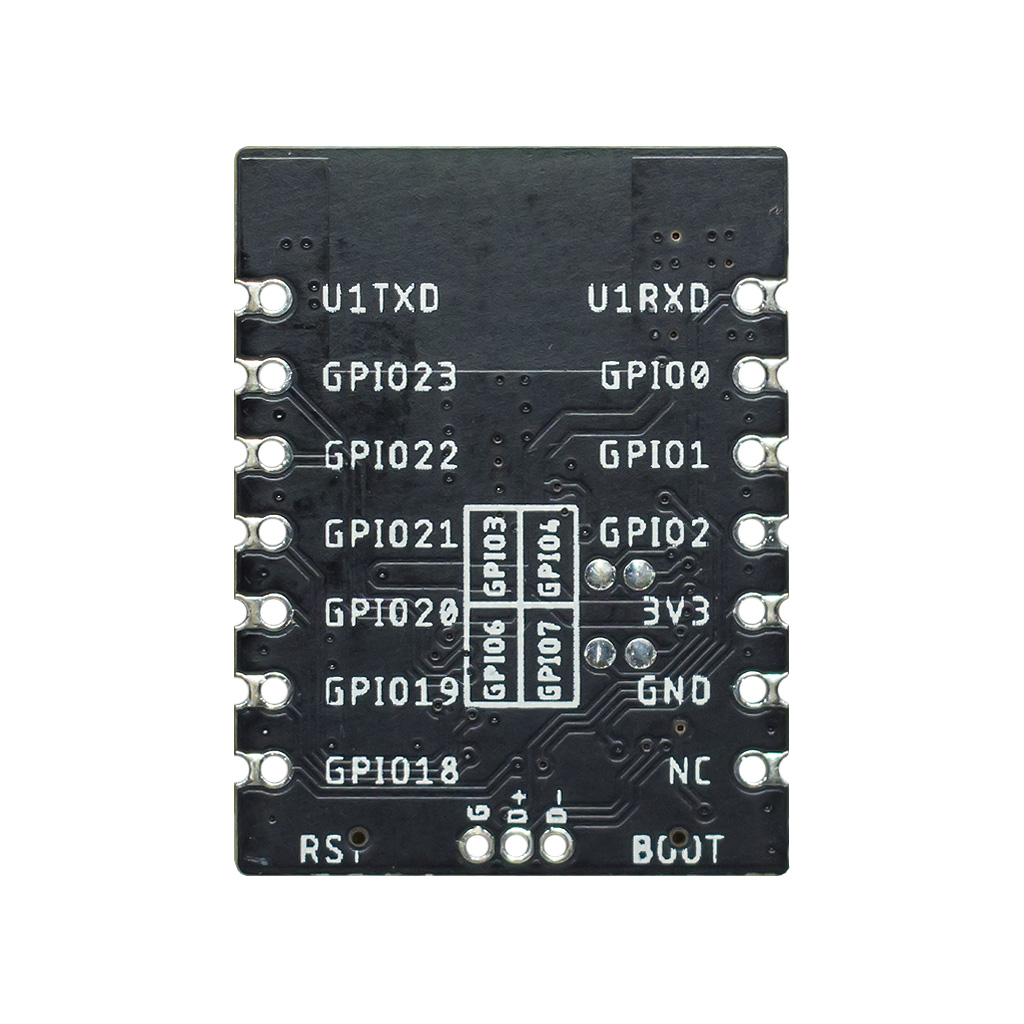

На обратной стороне беспроводного модуля выведены 4 пользовательских контакта в форме круглых площадок для пайки
| GPIO3 | Вход-выход общего назначения | GPIO4 | Вход-выход общего назначения |
| GPIO6 | Вход-выход общего назначения | GPIO7 | Вход-выход общего назначения |
Документация и программное обеспечение
- Flash Download Tool Инструмент прошивки ESP32-C6 (v3.9.4+);
- Библиотека примеров исходного кода для ESP32-C6;
- Спецификация контроллера ESP32-C6;
- ESP Zigbee SDK на GitHubе;
- ESP32 Zigbee SDK Руководство по программированию ESP32-C6;
- ESP32 IDF SDK Руководство по программированию ESP32-C6;
------------------
