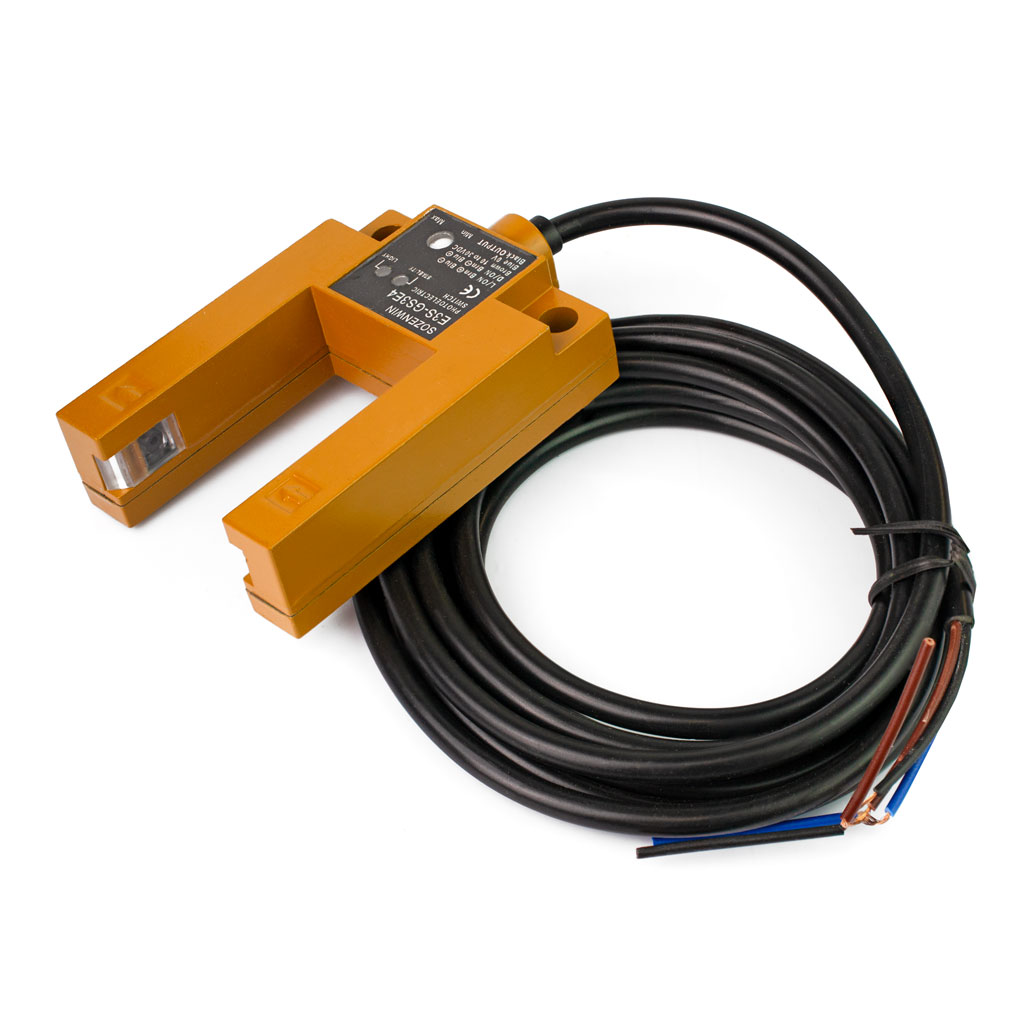

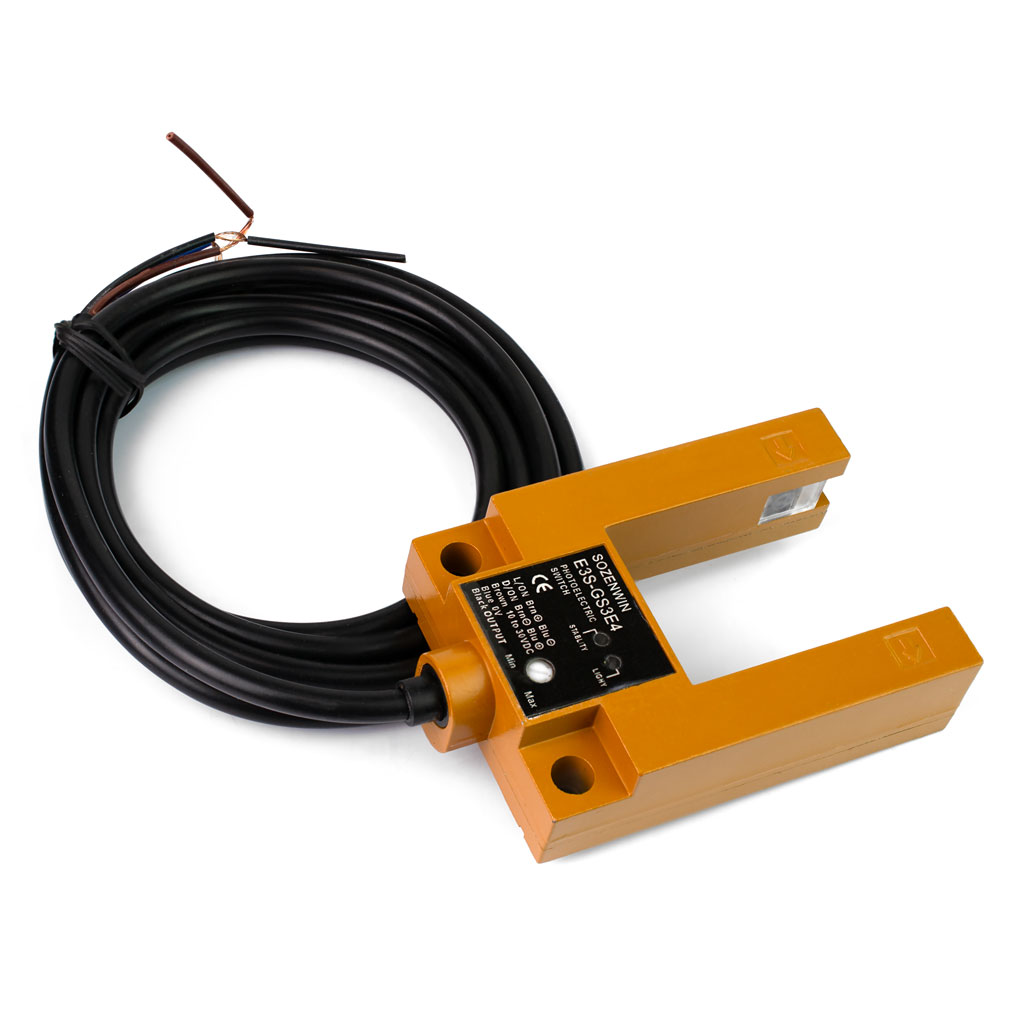

Датчик фотоэлектрический щелевой (вилочный) E3S-GS3E4 NPN — это специализированная модель датчика приближения с U-образной конструкцией корпуса. Принцип работы оптического вилочного датчика основан на прерывании объектами направленного светового луча между источником инфракрасного излучения и фотоприёмником, расположенных на концах "вилки". Датчик щелевой фотоэлектрический чувствителен к любым объектам, состоящим из материалов с крайне малым или нулевым коэффициентом светопроводимости. Наиболее частое применение фотоэлектрическим щелевым датчикам находится в промышленных и бытовых системах, взаимодействующих с динамически движущимися объектами: линейные системы перемещения, станки ЧПУ и 3Д-принтеры, системы обратной связи с измерением скорости вращения двигателя и так далее.

Технические характеристики

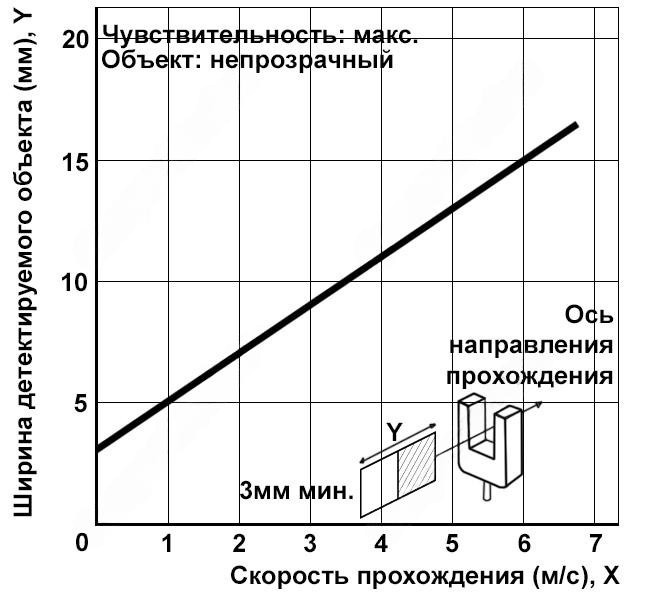

График линейной зависимости ширины объекта и скорости перемещения

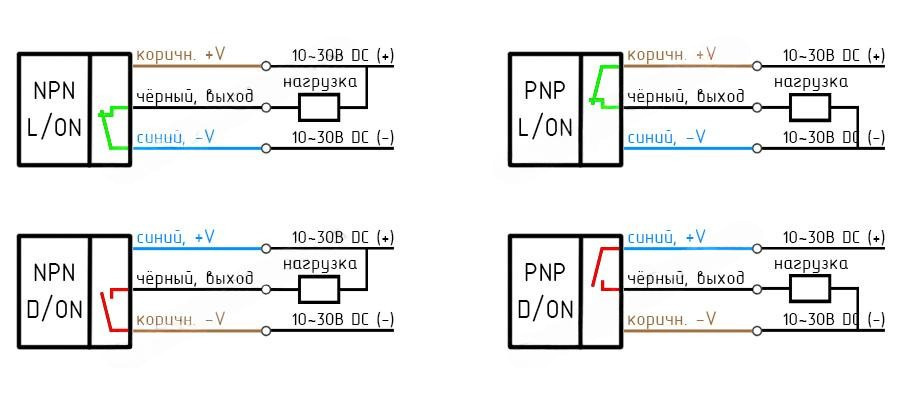

Подключение 3-проводных фотоэлектрических щелевых датчиков с минусовой/плюсовой полярностью выхода

Фотоэлектрические датчики светопрерывания с 3-проводным интерфейсом имеют различную внутреннюю транзисторную структуру и подключаются по одной из четырёх представленных схем. Выбор правильной схемы зависит от полярности напряжения на выходе датчика в моменте его срабатывания: PNP (плюсовая) или NPN (минусовая). Поддерживается работа в двух режимах: LIGHT-ON и DARK-ON, с разными вариантами коммутации питания датчика. Режимами L/ON и D/ON определяются правила переключения выхода датчика, аналогично понятиям "нормально открытый (NO)" и "нормально закрытый NC". Замыкание цепи напряжения питания минусовой (NPN) или плюсовой (PNP) полярности с внешней нагрузкой выполняется при условии отсутствия объекта в области детекции для режима LIGHT-ON, а в режиме DARK-ON — напротив, при условии присутствия объекта в области детекции.

Изображение демонстрирует схему внутренней коммутации выхода датчика в исходном, не переключенном состоянии.

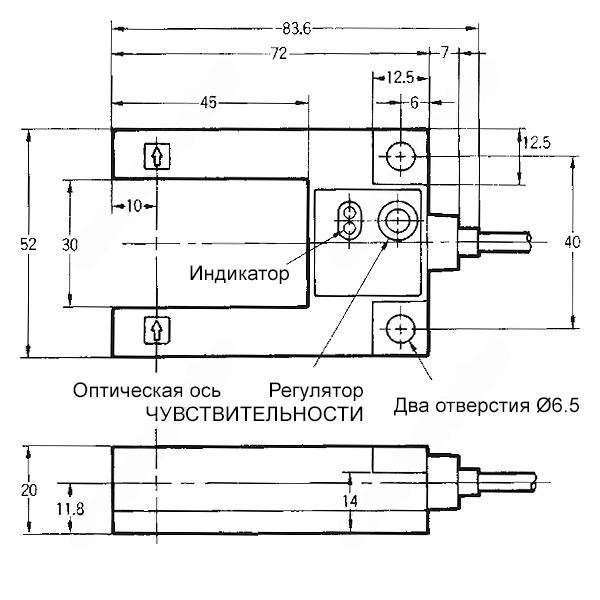

Физические размеры, мм
