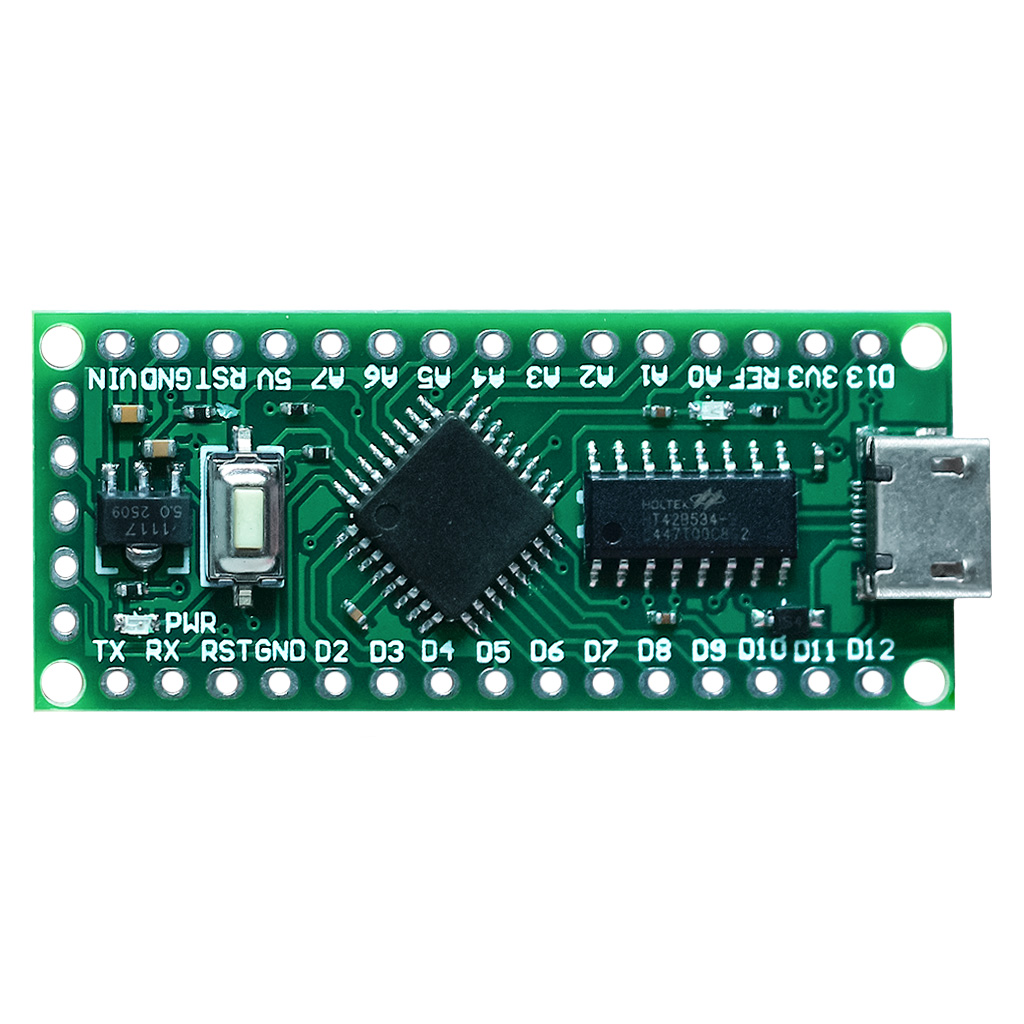

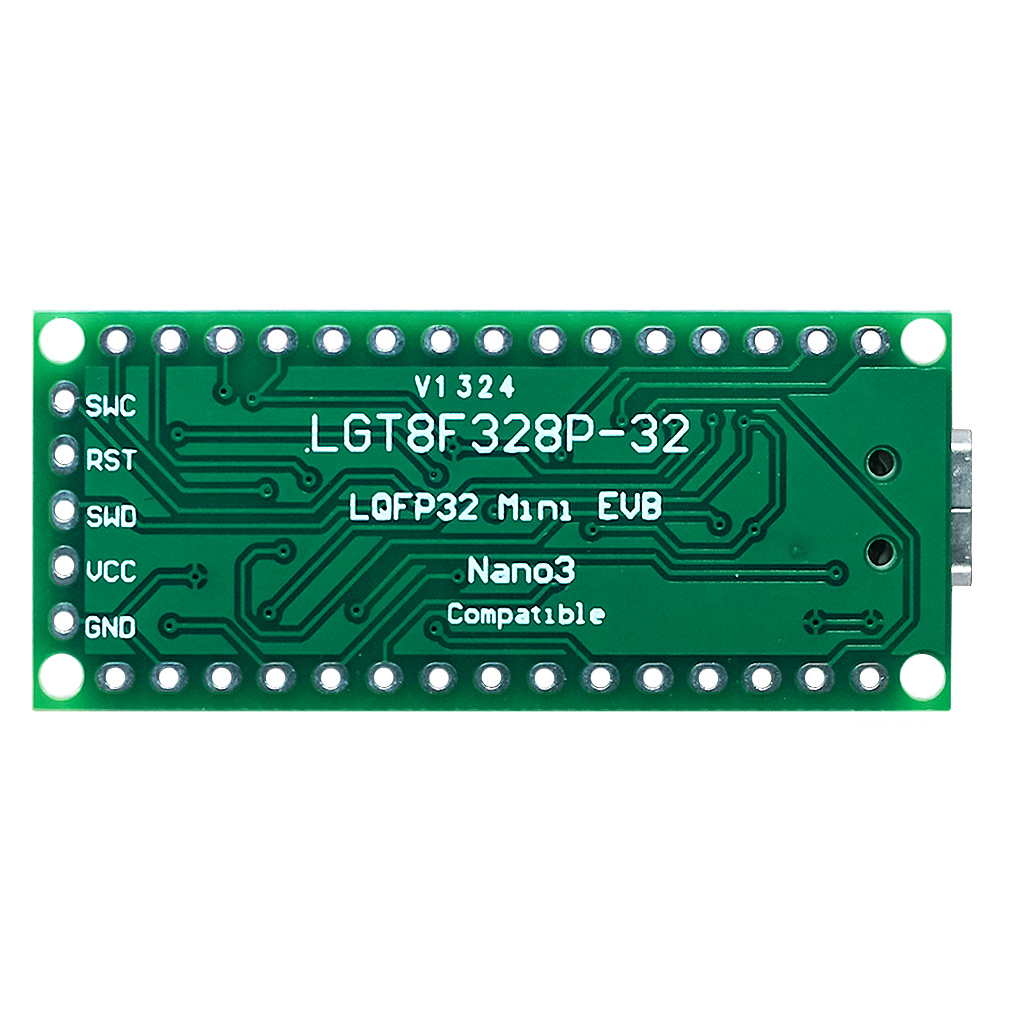

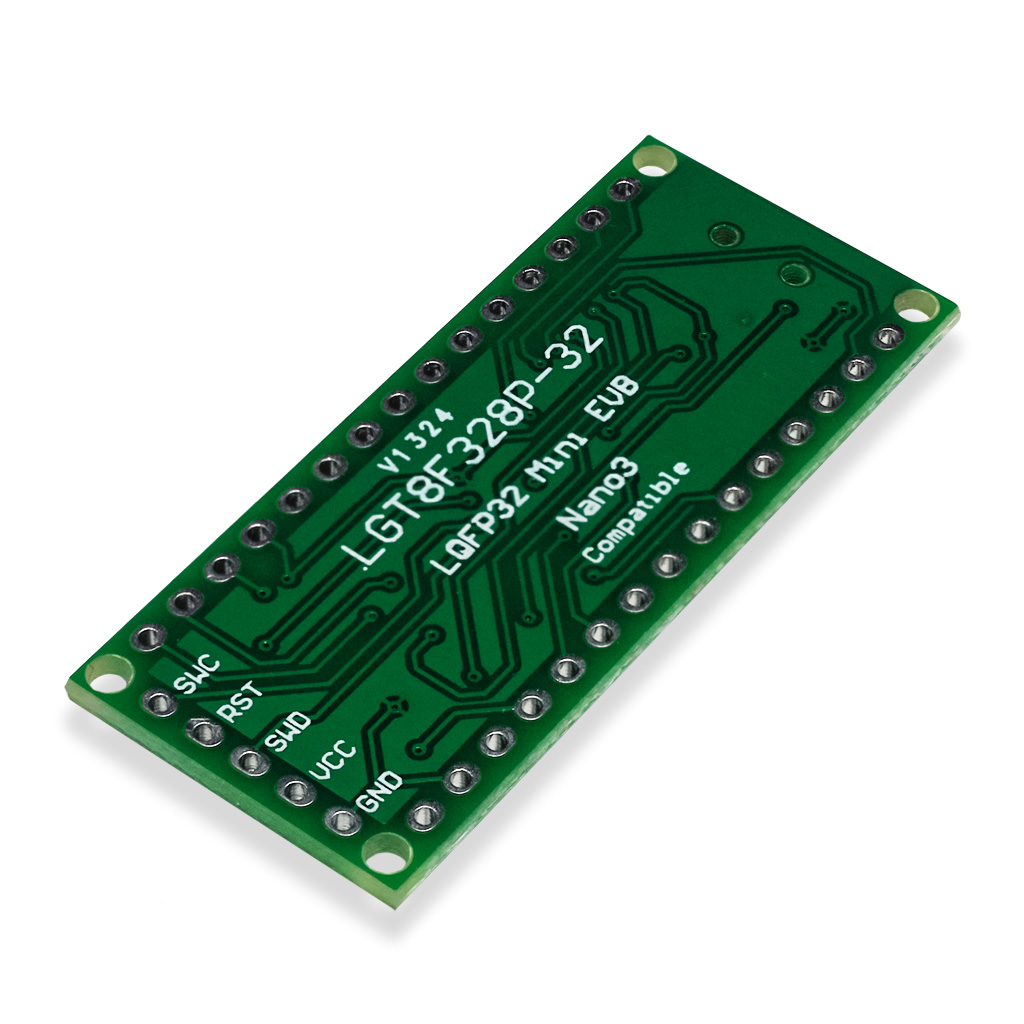

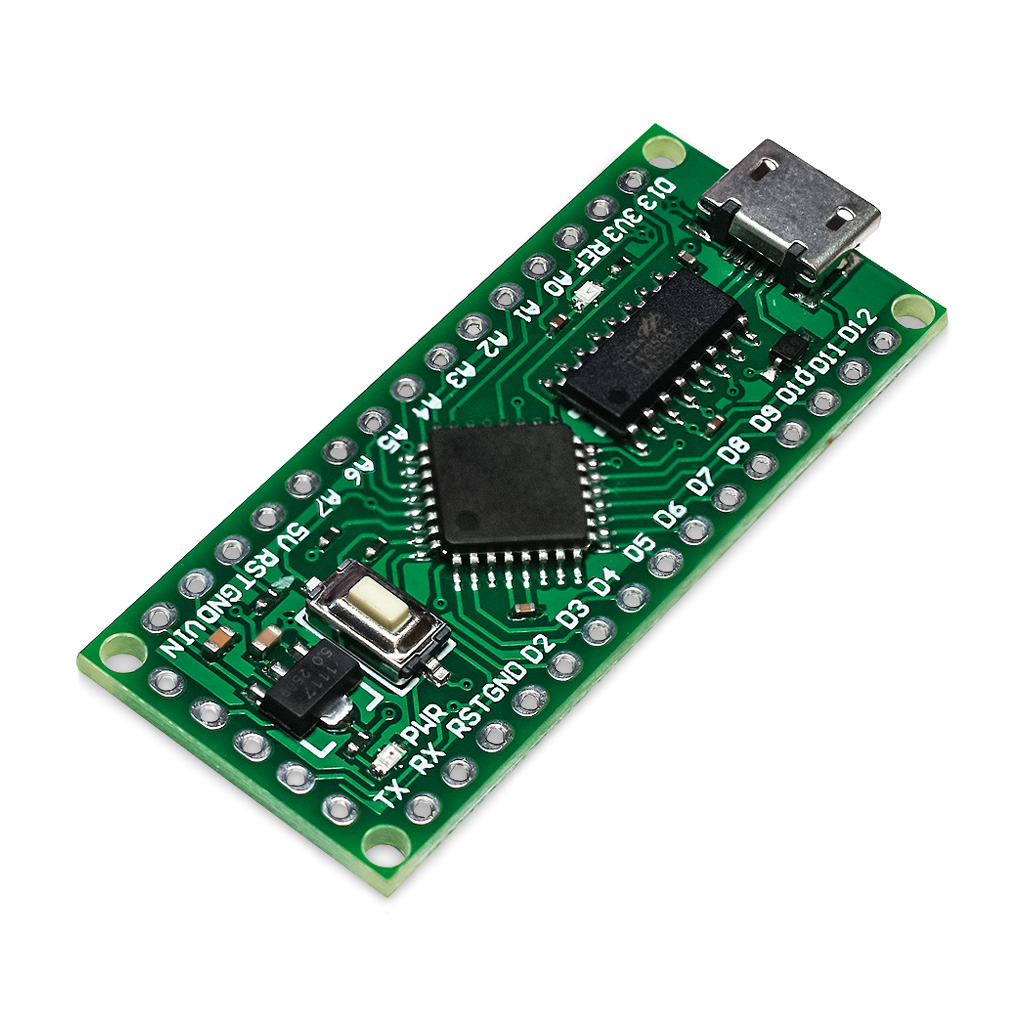

Оценочная плата Larduino L-Nano MiniEVB c контроллером LGT8F328P-LQFP32, USB-TTL HT42B534, порт mUSB.

Larduino L-Nano — это оценочная плата с 8-битным программируемым микроконтроллером AVR LGT8F328P, cозданным производителем LogicGreen по аналогии с чипом Atmega328P. Контроллер LGT8F328P обладает схожим функционалом и предлагает их улучшенные и расширенные версии, такие как: увеличенная до 32МГц частота ядра, наличие ускорителя вычислений и уникального идентификатора чипа (GUID) встроенного 8-битного ЦАПа, 12-битного АЦП и двух компараторов, многоступенчатая модель опорного аналогового напряжения, возможность хранения до 8КБ пользовательских данных в виртуальной E2PROM (выделяется из флеш-памяти) и др. В чипе LGT8F328P присутствует 4 силовых вывода, которые позволяют запитывать высоким током до 80мА подключенные датчики, сенсоры, небольшие дисплеи, маломощные реле и другую периферию (функция активируется через управляющий регистр). Для коммутации с внешним оборудованием предусмотрено по одному интерфейсу USART, SPI и I2C/IIC/TWI. Плата Larduino L-Nano оснащена USB-портом формата Micro-B для подключения к хосту.

Модуль LGT8F328P-LQFP32 MiniEVB mUSB v1324 поддерживает разработку приложений на языке С/С++ в интегрированной среде Arduino IDE v1.8+ (требуется установка BoardSupportPacket - библиотеки), сопровождается официальной средой LGTSDK_Builder, а также доступен плагинами для IAR Workbench for AVR, WinAVR, Hi-TECH PICC 9.83  и др. У контроллера LGT8F328P отсутствуют биты конфигурационных фьюзов, любые настройки рабочей частоты осуществляются пользователем на программном уровне, в начале кода приложения. Для отладки и загрузки используется интерфейс SWD. Рекомендуемая скорость последовательной связи UART-USB для записи в память новой прошивки - 57600 бод.

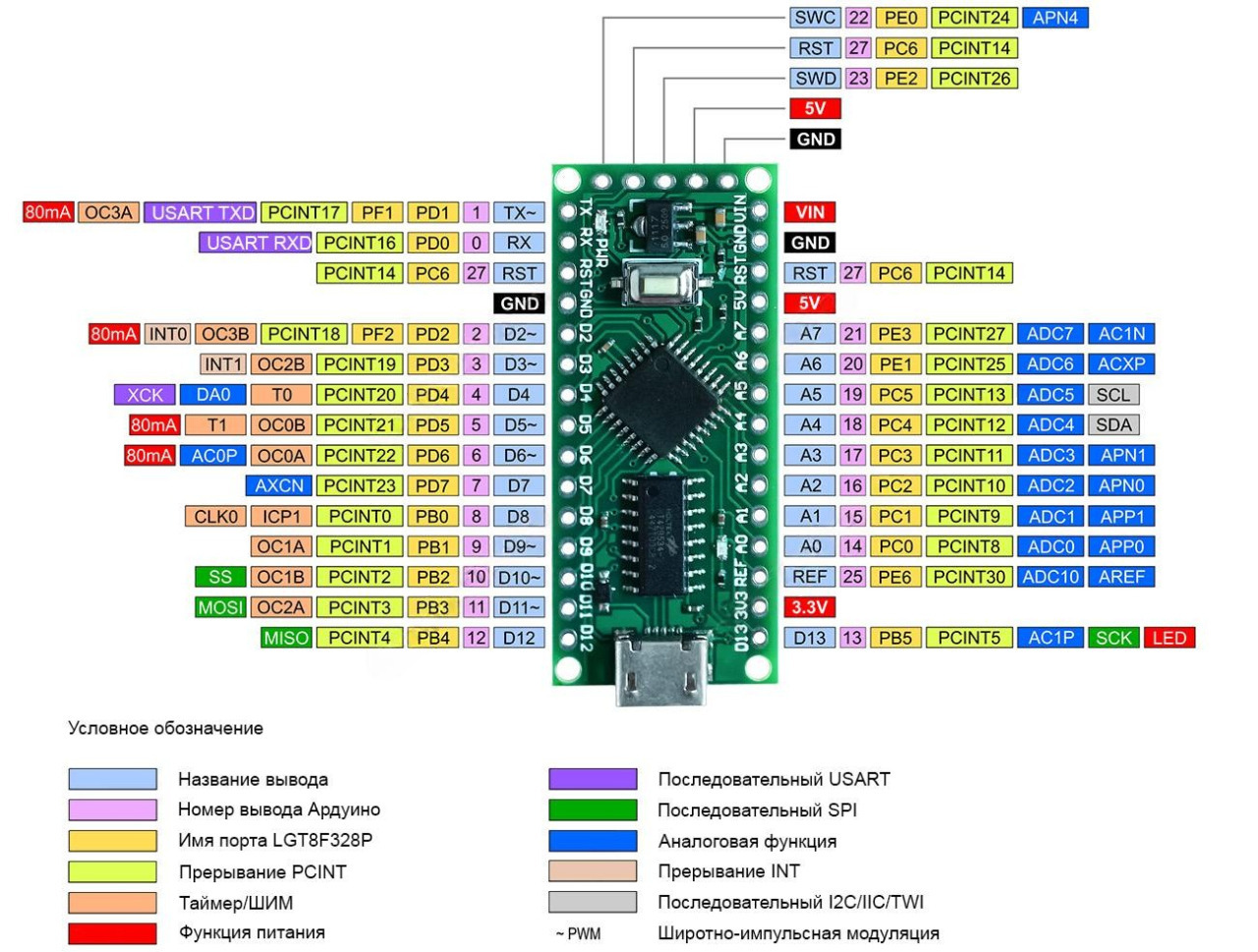

Функциональное назначение входов-выходов платы L-Nano

Использование в среде Arduino IDE 1.8+

Ссылка на пакет поддержки (BSP) для менеджера плат Arduino IDE:

https://raw.githubusercontent.com/dbuezas/lgt8fx/master/package_lgt8fx_index.json

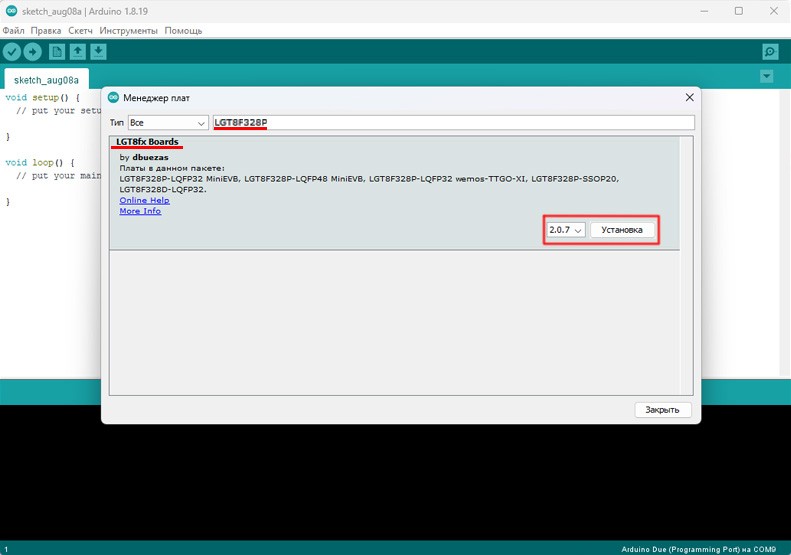

Установка LGT8F328P из BSP-пакета

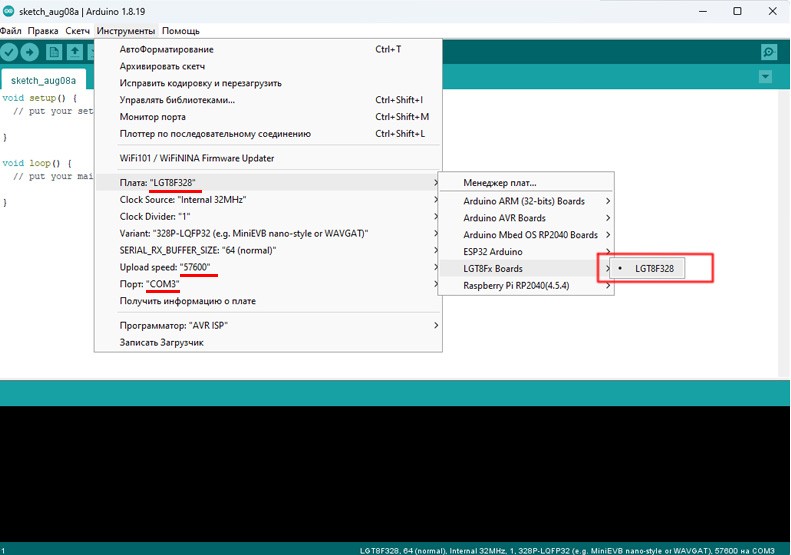

Настройка параметров платы LGT8F328P MiniEVB

Восстановление загрузчика

В случае утери загрузчика, для его восстановления можно воспользоваться другими платами на контроллерах LGT8F328P или Atmega328P(Arduino Nano или UNO). Прошитые специальным ПО LGTISP, перечисленные контроллеры могут использоваться в роли AVR ISP-программатора.

Документация и ПО

1. Спецификация контроллера LGT8F328P LogicGreen;
2. Фирменная среда LGTSDK_Builder;
3. LGTMCU_HSP пакет поддержки платы L-Nano LGT8F328P (BSP) в интегрированной среде Arduino;
4. Arduino_nulllab пакет поддержки платы L-Nano LGT8F328P (BSP) в интегрированной среде Arduino;
5. LGT8FX DBUEZAS пакет поддержки платы L-Nano LGT8F328P (BSP) в интегрированной среде Arduino;
6. Драйвер контроллера последовательной связи HT42B534 Holtek (виртуальный COM-порт);
7. Прошивка LGTISP к самодельному программатору (для восстановление бутлоадера LGT8F328P);
