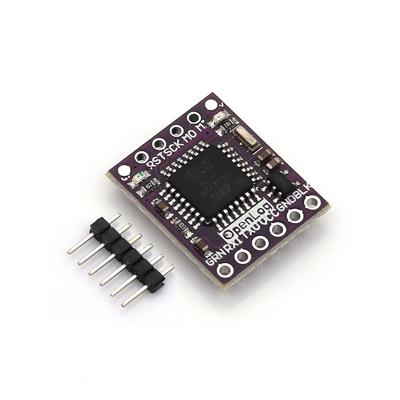

Модуль OpenLog Serial Looger — это цифровой регистратор данных, работающий в электронных схемах и устройствах с простым подключением к последовательной шине UART-TTL. Основан на Ардуино-совместимом контроллере Atmega328P, совместим с любыми современными чипами с 3.3-вольтовой или 5-вольтой логикой. Полностью автономен, может использоваться для отладки какого-либо проекта или для реализации функции черного ящика (black box) для беспилотных летательных аппаратов - квадрокоптеров или самолетов, а также наземных и водоплавающих дронов. Очень лёгкий, весит без карты памяти и припаянных пинов составляет всего 2 грамма, имеет ультракомпактные размеры, подходящие для любой конструкции. Потребляет не более 23 миллиампер тока в состоянии записи.

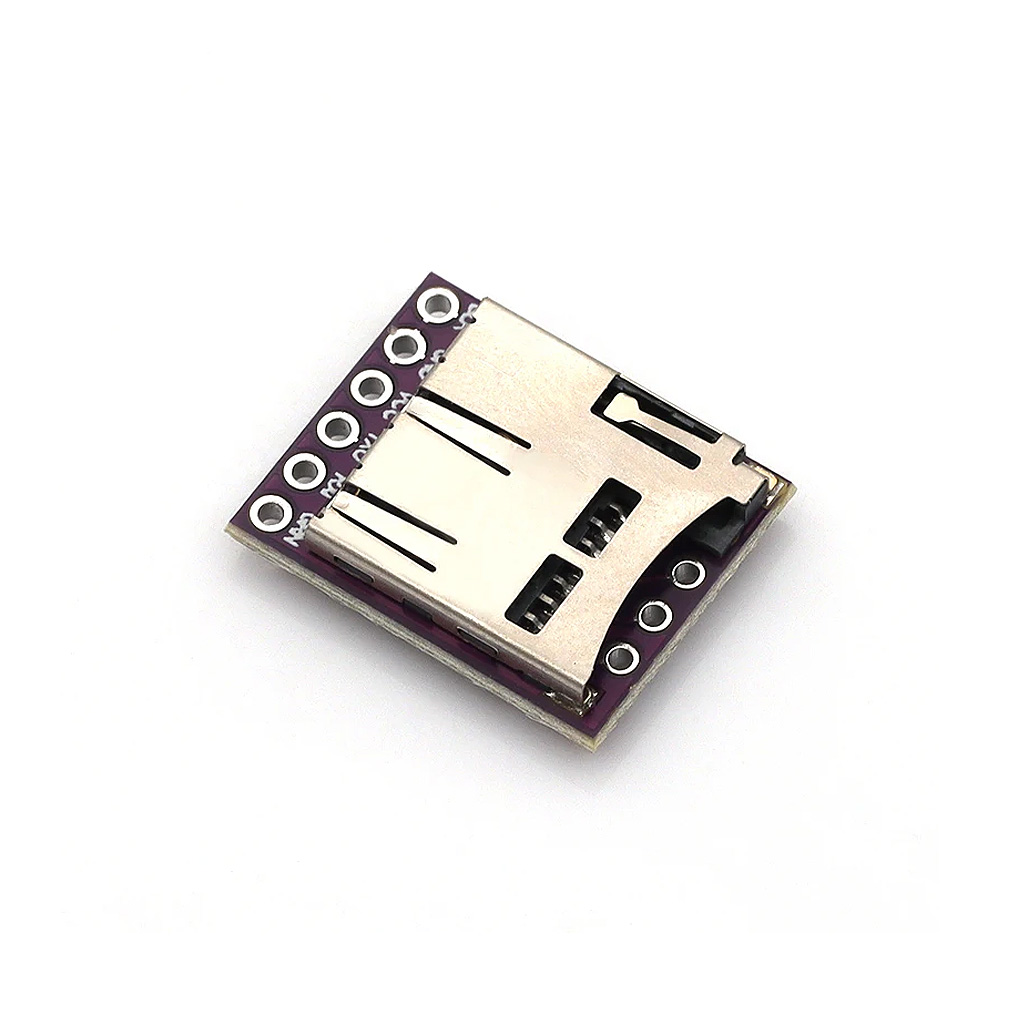

В качестве хранилища для записи файлов, самописец OpenLog использует обычную карту памяти MicroSD/TF размером от 64МБ до 32ГБ с файловой системой FAT16/FAT32 (карта приобретается отдельно). Обладает упрощённым алгоритмом настройки базовых параметров из файла конфигурации, который по умолчанию создаётся для каждой новой карты памяти. Запись последовательных данных UART осуществляется в автоматическом режиме на скорости приёма 2400~115200 бод. На выбор предоставляется несколько форматов хранения данных: ASCII, HEX и RAW. Программное обеспечение OpenLog предусматривает значительно более расширенное управление процессом логирования данных при помощи набора простых текстовых команд, генерируемых хост-контроллером через интерфейс UART. Контакты периферийного интерфейса SPI регистратора OpenLog предназначаются для подключения внешнего программатора с целью обновления прошивки или восстановления Arduino-совместимого загрузчика Optiboot (bootloaderа). Свечение двух светодиодных индикаторов состояния на плате OpenLog соответствует активности интерфейсов UART (трансляция данных) и SPI (запись на карту памяти).

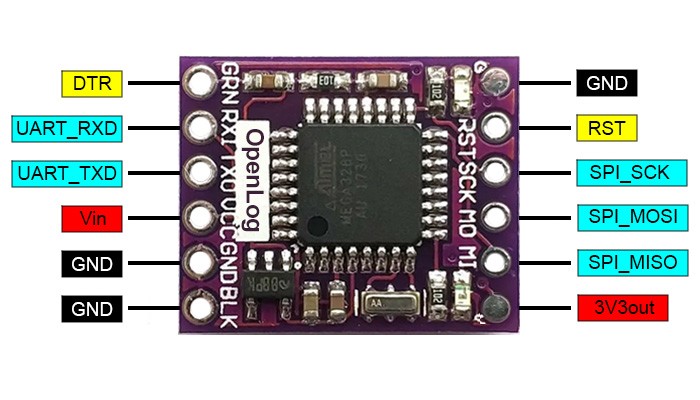

Расположение и назначение контактов OpenLog

Документация и ПО

1. Руководство под подключению, настройке и использованию SparkFun OpenLog;
2. Библиотека прошивок, вспомогательного кода и скетчей с примерами для OpenLog;
